Бестеневой бокс (лайткуб) своими руками.
Всем привет! Благодарю всех, кто на меня подписался. Признаться я был очень удивлён и не ожидал, что мой прошлый пост "Волшебный пендель" или как я стал ЧПУшником скажем так, зайдёт и появятся подписчики! По скольку факт наличия подписчиков на лицо, я решил порадовать Вас новым постом. Надеюсь он будет интересен не только подписчикам, но и боле широкому кругу читателей. По Русскому языку в школе была очень сильно натянутая тройка, по этому прошу за орфографические ошибки сильно не пинать. Как говорил Винни Пух: " Правописание у меня хорошее, но почему-то хромает".
С момента написания моего предыдущего поста прошло достаточно много времени. Более чем за 2 месяца произошло очень много событий. Было и много работы, и серьёзные поломки, покупка нового станка и много чего ещё. Если сообществу интересно, то я напишу ещё одну простыню о двух месяцах жизни моей мастерской и всего того, что там происходило. Но сейчас не об этом. Сегодня я попробую, в меру своих знаний, умений и навыков, рассказать, что такое бестеневой бокс, зачем он мне понадобился и как я его сделал.
И так. что же такое бестеневой бокс или лайткуб? Википедия даёт следующее определение:
Бестеневой бокс (лайткуб, световой куб, кублайт, англ. lightcube, cubelite) — приспособление для бестеневой предметной и макросъемки. Использование бестеневого фотобокса позволяет обходиться без таких аксессуаров как: софтбокс, зонт и других рассеивателей. Главные преимущества лайткуба перед другими рассеивателями — это бестеневая съемка и отсутствие отражений пространства студии в поверхности объекта фотосъемки.
В простейшем варианте используется всего один источник света, в более продвинутых - несколько. Для наиболее лучшего результата применяются 2-3 источника света, расположенных сверху и по бокам. Также часто профессионалами используется синхронизация фотоаппарата с фотовспышками.
Распространённые конструкции представляют собой тканевую палатку с металлическим каркасом. Также можно использовать свёрнутый в рулон вертикально стоящий лист полупрозрачного пластика или пластиковую канистру с вырезанной стенкой. При такой конструкции в стеклянных и металлических объектах не отражается каркас самого лайткуба.
Определение достаточно ёмкое и на мой взгляд, достаточно простое для понимания. На рынке представлено огромное количество на любой вкус и цвет, любых размеров и форм. Бюджетные боксы расстраивают абсолютно всем, и габаритами и качеством освещения и хлипкостью конструкции. Что то более менее вменяемое стоит приличных денег, которые тратить не хочется ну совсем!
Фото для примера взятые из интернета:
Данное чудо в интернет магазине стоит 2500 и это со скидкой в 40%! из плюсов - достаточно большой объём высота грани 60 сантиметров. Но мне такой большой и не нужен. Расстраивает очень сильно то, что данный бокс сделан из проволочного каркаса, который гнётся как угодно и в случае чего (хоть проволока и пружинная) может быстро придти в негодность. Ткань хоть и пропускает свет достойно, но по качеству не айс. Так же в комплекте как я понял отсутствуют световые приборы. Вот как хотите, так и подсвечивайте!
Да, скажете вы, можно купить на всем известном китайском сайте то же самое и в 4 раза дешевле. Да можно, но мы опять таки упираемся в качество изделия.
Вот ещё один образец. Длинна грани 24 сантиметра в комплекте есть светодиодный светильник но он один и как следствие не создаёт нужного освещения. тоже, как не кажется хлипкий. В условиях мастерской, ну совсем не подходит. да и цена за сей девайс полторы тысячи рублей.
Вот ещё один претендент. Он почти идеален. У него есть и алюминиевый каркас, и светоотражающее покрытие внутри, и нормальный свет, и материалы нормальные, не хрупкий, не тяжёлый, весит 2,5 кг весь! Найден был на так же небезизвестном сайте по продаже Б/У вещей за скромные 4500! Сколько, простите, он новый стоит?
Нееет! Все эти варианты нам не подходят. В общем то погуглив и уйдя домой расстроенный решил подумать, как его сделать своими руками именно такой, какой мне надо и за умеренную цену!
Собственно зачем мне понадобился бестеневой бокс? Мастерская медленно, но уверенно начала набирать обороты. Фотографии в мастерской на фоне творческого беспорядка выложенные в группу ну точно не придают ей солидности. Попытки сфотографировать что то просто на каком либо фоне не приносили желаемого результата. То с тенями беда, то площади фона не хватает то света мало. в общем геморой сплошной! А бестеневой бокс решает достаточно большое количество проблем! Тут тебе и свет нормальный и ничего лишнего в кадр не попадает!
На следующий день я решил заехать в гости к своему другу в его мастерскую. Занимается он к слову сказать всякой эликтроникой. У Саши как всегда куча работы, но время попить чайку и подумать всё равно для меня нашлось. Посидели, поговорили. и тут я подумал! Во! Я ПОДУМАЛ!!!! Нахожусь я в мастерской по ремонту сложной электронной аппаратуры, Саня - человек с очень острым умом и хорошей смекалкой. Рассказал я ему свою идею. Саша почесал голову и полез на сайт по продаже всяких электронных комплектующих. Накидали мы с ним в корзину всяких транзисторов, светодиодов, блок питания туда же, в корзину. Посмотрели мы на сумму всего этого и ужаснулись. как то не ожидал я, что небольшая горка запчастей и блок питания выйдет в сумму около полутора тысяч! А ведь ещё корпус надо своять.

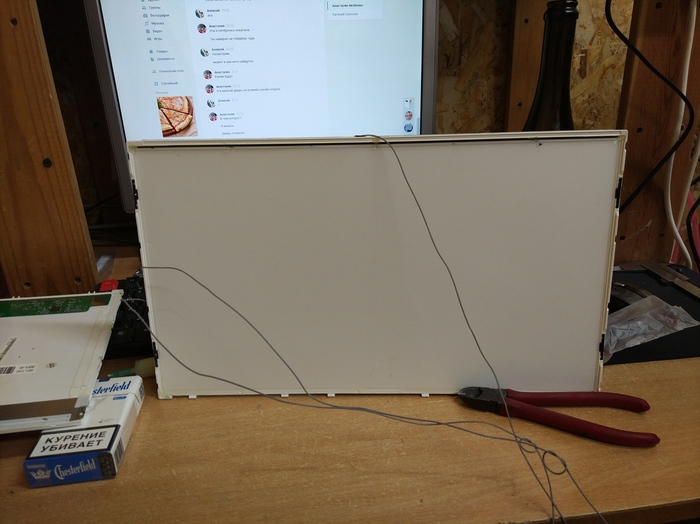

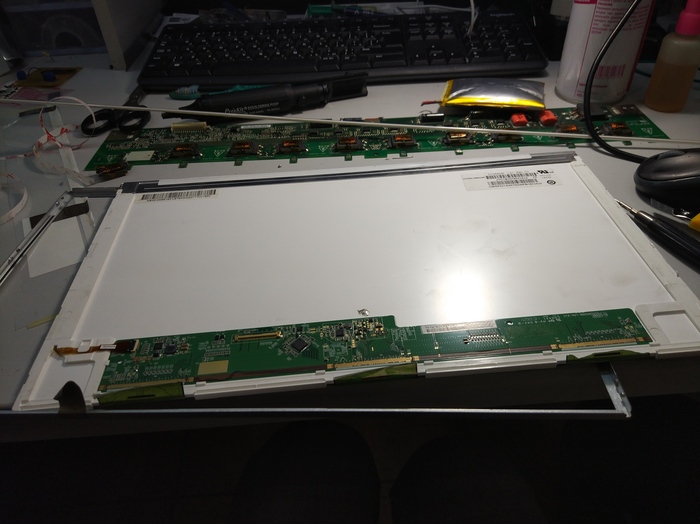

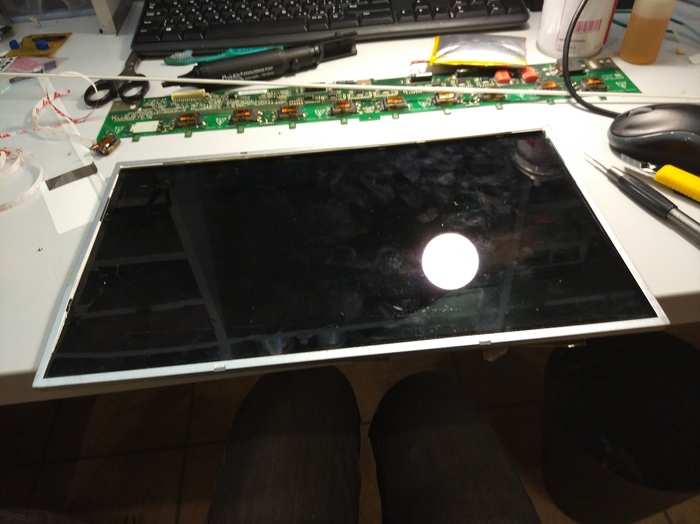

Посидели, пораскинули мозгами... И тут мой взор упал в мусорное ведро! А там ОНА! Разбитая матрица от ноубука! ЮХУУ!!!! Мы переглянулись, достали матрицу и внимательно посмотрели на неё. Вот она, моя прелесть:
Прозвонили. подсветка жива. Саня:
- Блин, а я только утром ещё 3 штуки таких же на помойку отнес!
-Чё? - о_О - ЁПТВОЮМАТЬБЛЯТЬСУКА... Кхе-кхе а где говоришь помойка?
- Да за углом. Мусоровоз должен был час назад вывезти контейнеры...
-Дачтоза ЁБАНЫЙПИЗДЕЦ невзуха то! Пойду схожу, может мусоровоз не завёлся (на улице всё таки морозильник, -34) и не приехал.
Одеваюсь я значит и иду к мусорным контейнерам. Чем ближе я к ним тем явственней ощущаю себя бомжом с рублёвки Сифоном или Бородой... Наверное Сифоном... Нет, Бородой... Да фиг с ним, без разницы. Приблизившись я понял, что бомжам с рублёвки живётся намного лучше чем нашим Омским и я стал себя чувствовать нашим, родным, Омским бомжом. По внешнему виду помойки создавалось ощущение, что в ней взорвалась небольшая водородная бомба! До меня в этих баках явно побывали и другие местные уличные жители, такие, как коты, собаки, воробьи, голуби в поисках чего нибудь съестного и само собой люди без определённого места жительства в поисках того же самого. Но поскольку мусорные контейнеры находятся возле нежилого, а офисного здания им там поживиться особо нечем. Минут 40 я копошился в помойке и в результате я так ничего и не нашёл. Вернувшись в мастерскую Саня с улыбкой псмотрел на меня:
- Зря мёрз. Я их оказывается на в соседнее ведро кинул.- ЁПТВОЮМАТЬБЛЯТЬСУКА... Наливай чай!

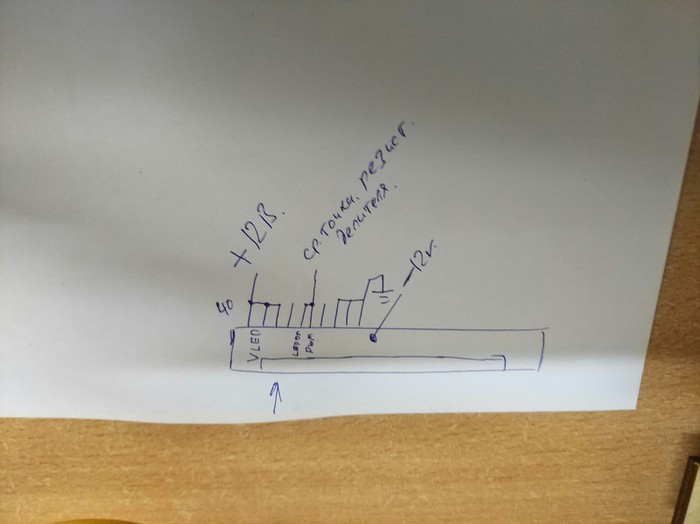

Попив чай я Саша мне рассказал, что и куда надо припаивать, в какой последовательности. В мастерской так же нашёлся и подходящий блок питания. Начертив схему подключения всего и вся к матрице меня с богом отправили к себе в мастерскую. Там я начал потрашить матрици и заниматься пайкой. Пайщик из меня, как из петуха балерина. Время конечно ушло много. Вот схема распайки:
Суть в общем то в чём. к блоку припаиваются два резистора (если я ничего не путаю, в электрике не силён), как я понял для понижения питания с 12 вольт до 3.5 требующихся для питания матрицы. На самой же матрицы отсчёт мы начинаем вести от 40-го пина на ответке приходящего к ней шлейфа. первые три - это питание, то биш +12 вольт. Один пин пропускаем, затем 5 и 7 так же спаиваем вместе. это будет средний вывод с транзисторов ну и - 12 вольт мы припаиваем на любое пустое место платы. По скольку пайщик из меня не очень, я решил схитрить. Дорожки же куда то ведут, и наверняка можно найти место для припайки всего что требуется более удобное, чем гребёнка разъёма. Долго и упорно я прозванивал матрицы и мои труды вознаградились! я нашёл всё то, что мне было так необходимо. ТА-ДАМ! ЛЕВЕЛ АП! - Повышен уровень в сфере радиоэлектроники с 0 до 1. Прокачан новый навык - "прозвонка мультиметром"! - прозвучало у меня в голове. Мелочь, а приятно! В итоге всё это дело выглядело вот так:

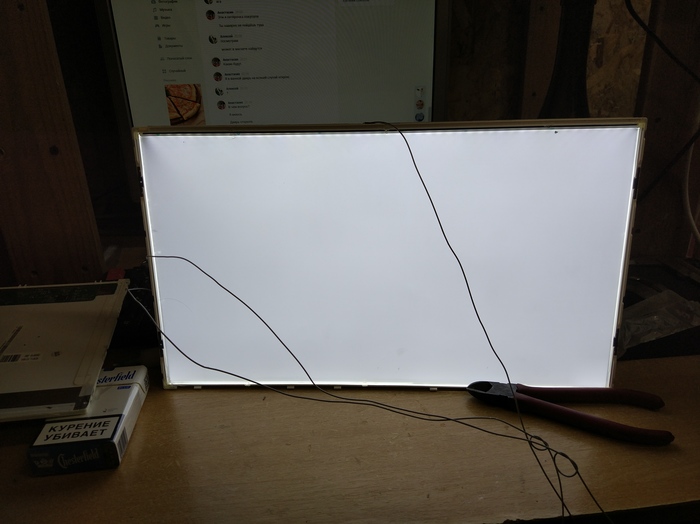

Вуаля! Мы светимся! Самая сложная для меня часть операции завершена! Теперь берёмся за разработку корпуса! Ещё 40 минут работы и чертёж готов. к слову сказать все 4 матрицы как на подбор 15,5' Маловато конечно, но чем богаты, тем и рады. Собственно под эти габариты мы и чертим корпус.
Теперь идём к станочку. Здравствуй Камач! Вот тебе чертёж! Давай резать! Станок проснулся от праздничной спячки и охринел абалдел. Посмотрел он на чертёж и всем своим видом послал меня на йух со словами: "Хозяин, ты озуел?! Начальник ты что? Разуй глаза, обуй ноги! у меня поле рабочее 500х300, а у тебя самая маленькая деталь 390х420! я как тебе её должен резать то? Нельзя впихнуть невпихуемое!!!"
И действительно... Чего это я. Отдыхай дальше дружище.
В общем-то я повернулся на 180 градусов и... ТАДА!!! Знакомьтесь! Гай Юлий Цезарь. Конь. Для друзей просто Юлий.

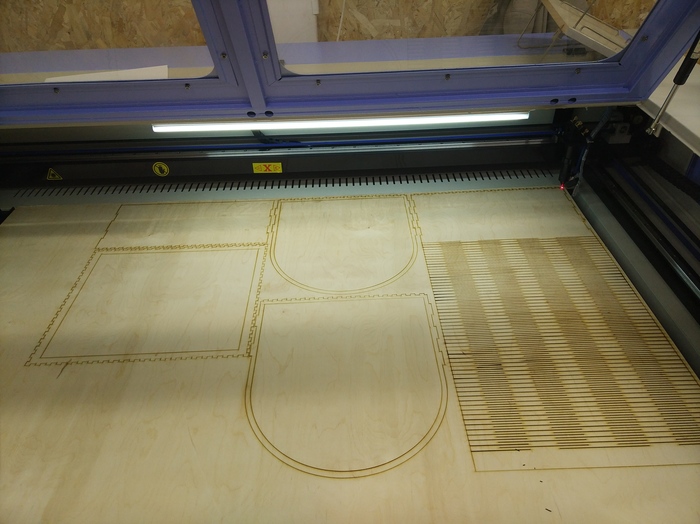

Рабочее поле станка 1600х1000. Мощность лазерной трубы 100 ватт. В общем здоровый КОНЬ! (о появлении у меня этого станка я напишу как нибудь в другой раз). Ну чтож, будем резать на тебе. Закидываем в станок лист по размеру поля, загружаем программу, включаем вытяжку и примерно час курим бамбук. Режем со скоростью 25 мм/сек. длинна реза по чертежу около 12 метров.

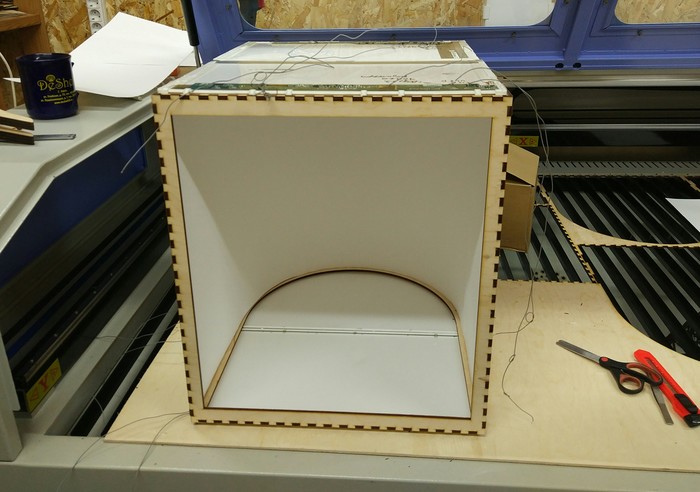

вот в общем то через час мы получаем практически готовый внутренний куб. осталось только собрать. чем в общем то и занимаемся следующий час.

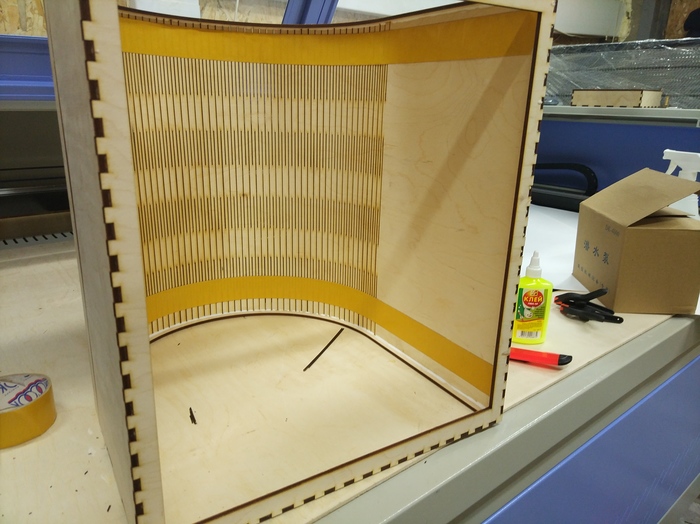

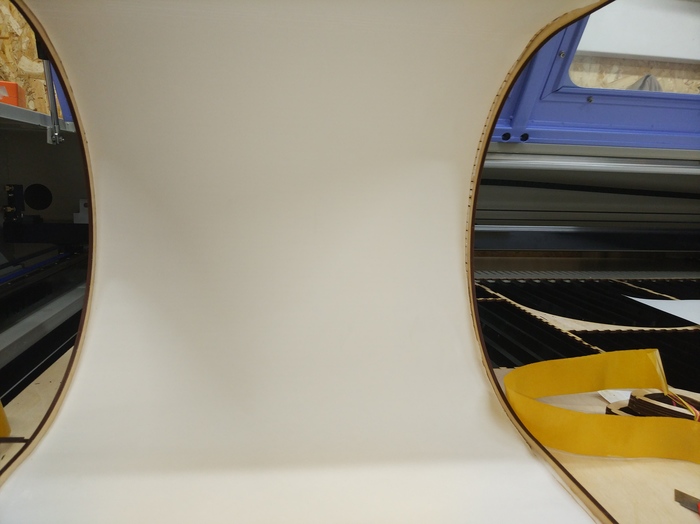

Аккуратно разрезаем ватман А1 и вклеиваем внутрь на двусторонний скотч.
Скорее всего придётся распустить ещё один ватман, что бы исправить косяки при наклейке первого. Далее нужно замерить внешние габариты получившегося куба, добавить зазоры для установки между ними матриц и рисовать внешний кожух! Но прежде нужно установить на место матрицы и произвести тестовый пуск, дабы убедиться, что всё работает нормально и если есть какие то проблемы, то устранить их до того, как всё будет закрыто внешним кожухом.
Ну поехали. Приклеиваем на клей Момент матрицы и паяем провода.
Иииииии!!!! Запуск!!!!
Крутяк! Оно заработало! ТАДА! НОВЫЙ УРОВЕНЬ! Ваши руки стали на 1 микрон прямее! Теперь можно заняться спокойно и внешним корпусом.
В состоянии эйфории я не сразу заметил, что одна из матриц не включилась. это видно на первых двух фотографиях. Немножко нехватает света, на второй и третьей я заподозрил что то неладное и добавил немного яркости в настройках камеры телефона. Как хорошо, что прежде чем пилить и собирать внешний короб я решил запустить всё это дело на "воздухе". Взял цешку и паяльник и начал искать проблему. Она нашлась достаточно быстро. Оказался плохо пропаян контакт "-12" вольт. Один пшик паяльником и вуаля! Всё готово и всё работает!

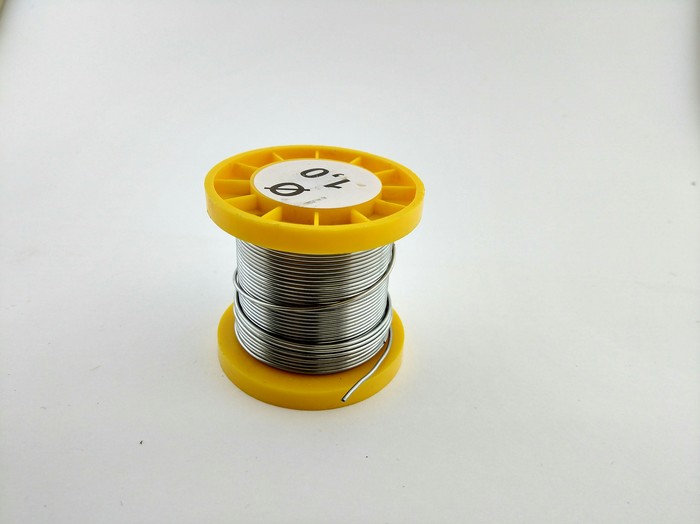

Вот это практически на мой взгляд идеальное фото! Нет теней, всё равномерно освещено, с загоранием четвёртой матрицы света стало ощутимо больше! Создаётся впечатление, что катушка с припоем парит в невесомости! Супруга, увидев это фото решила поинтересоваться, не фотошопом ли я тут развлекаюсь. Получив отрицательный ответ она очень удивилась и я начал объяснять, как добился такого эффекта. После разъяснения восторгу не было предела! Признаться и моему тоже :-)

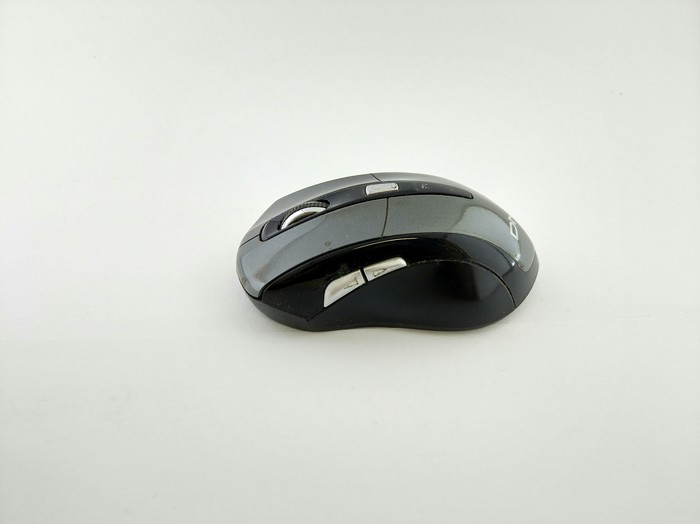

Мышка в общем то тоже удалась неплохо! Осталось дело за корпусом! Пилим, клеим и получаем вот такую штуку!
Фотографировал в процессе склейки, бантик сверху держит фанеру пока ПВА не схватится.

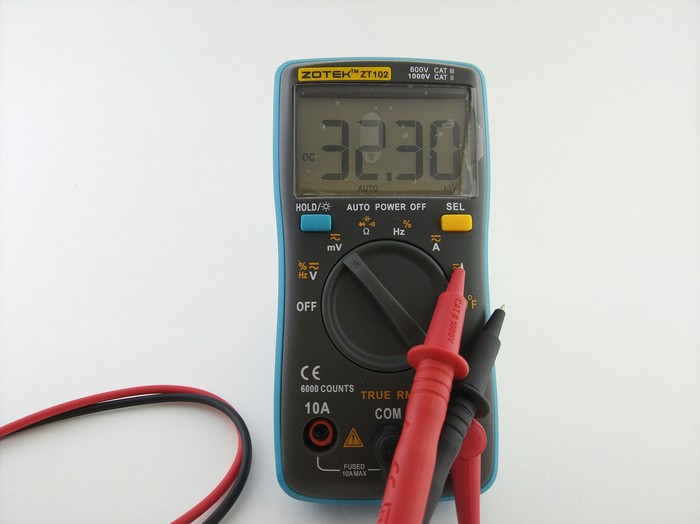

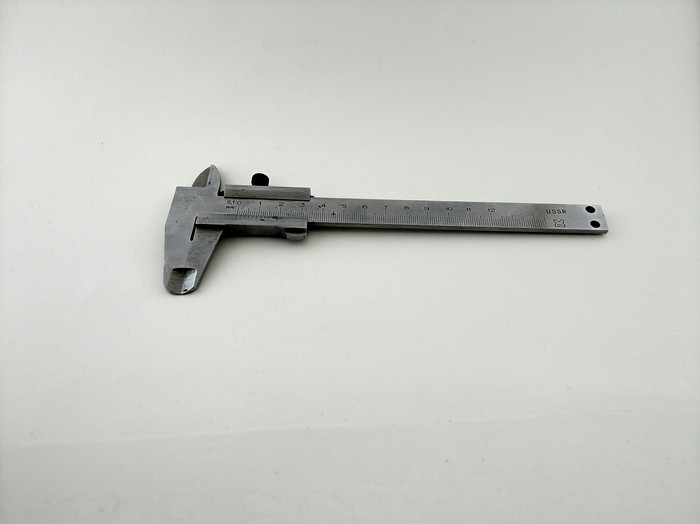

вот в общем-то и всё бестеневой бокс готов. Мой бютжет на его постройку составил 1000 рублей на фанеру, всё остальное в буквальном смысле нашлось в помойке. Ну и на последок ещё немного фоток из бокса в комментах!
