А не построить ли нам радио? Питание. 25.11.2025
Предыдущие посты серии - здесь:
1. А не построить ли нам радио? 17.11.2025
2. А не построить ли нам радио? Лаборатория. 18.11.2025
3. А не построить ли нам радио? Входная цепь. 19.11.2025
Смешные пузатые дядьки с бородами строят радиоприёмник.
Любая аппаратура требует источника питания.
А ламповая аппаратура - требует двух.
Дело в том, что радиолампа - это электровакуумный прибор. И чтобы в нём потёк какой-никакой электрический ток, надо организовать движение свободных электронов в вакууме. Для этого - электроны надо "выбить" из катода лампы. А сделать это можно только нагревом. Подробно принцип работы радиолампы описан здесь:
О радиолюбительстве. Пост №9. Истоки. 04.11.2023
Если интересно - можете почитать. Пост, кстати, с авторскими картинками :)
Впрочем, для практического строительства радио нам достаточно знать и запомнить, что в ламповой аппаратуре всегда ДВА источника питания.
1. Низковольтный источник питания напряжением 6,3 вольта - для нагрева нити накала лампы.
2. Высоковольтный источник питания - основной. В нашем случае - 90 вольт.
Мы будем использовать БАТАРЕЙНОЕ питание. По крайней мере для первой версии приёмника.
Объясню почему:
1. Для начинающего радиостроителя всегда проще иметь всё "на столе" и не быть привязанным к электросети.
2. Любые конструкции, связанные с сетевым электропитанием, опасны. Случайный обрыв сетевого провода может привести к поражению электрическим током.
3. 90 вольт от батареи, которую мы собираемся применить, могут больно ущипнуть за пальцы. Но убить Вас это напряжение не сможет.
Батарейное питание имеет неоспоримые достоинства. Например - независимость от электросети, возможность вывезти приёмник на природу, и послушать чистый эфир, отсутствие помех от внутренних преобразователей (трансформаторов, импульсных блоков и т.д.). Однако у батарейного питания есть и недостаток. Батарея садится. И если аккумулятор, которым мы собираемся питать цепи накала ламп, можно перезарядить, то анодная батарея - на выброс.

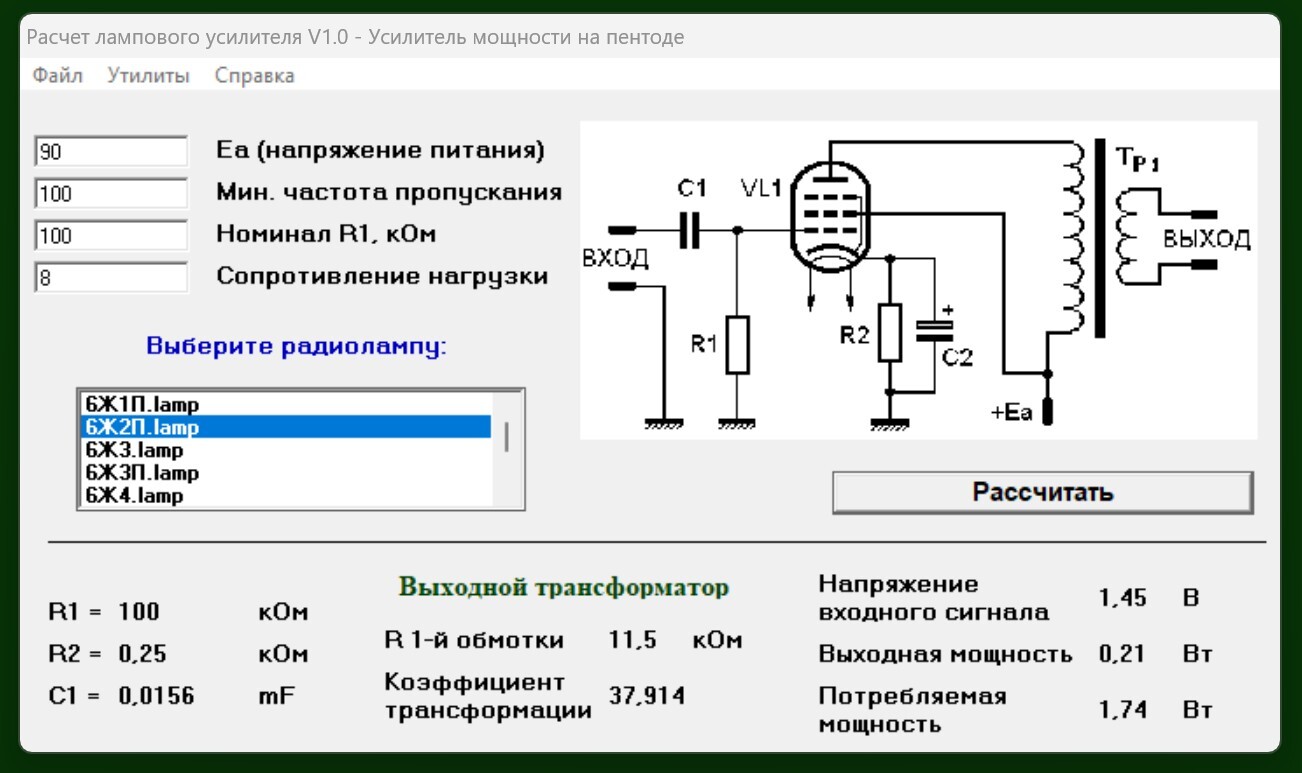

Впрочем, потребляемый лампами 6Ж2П анодный ток - единицы миллиампер. И анодной батареи должно хватить на 50 - 100 часов работы приёмника. А вот накальную батарею надо будет подзаряжать каждые 10 часов работы.
Собственно система питания планируемого радиоприёмника состоит из двух элементов:
1. Накальная батарея - свинцово-цинковый аккумулятор на напряжение 6 вольт. Например - вот такой:
https://www.ozon.ru/product/akkumulyator-general-security-gs...

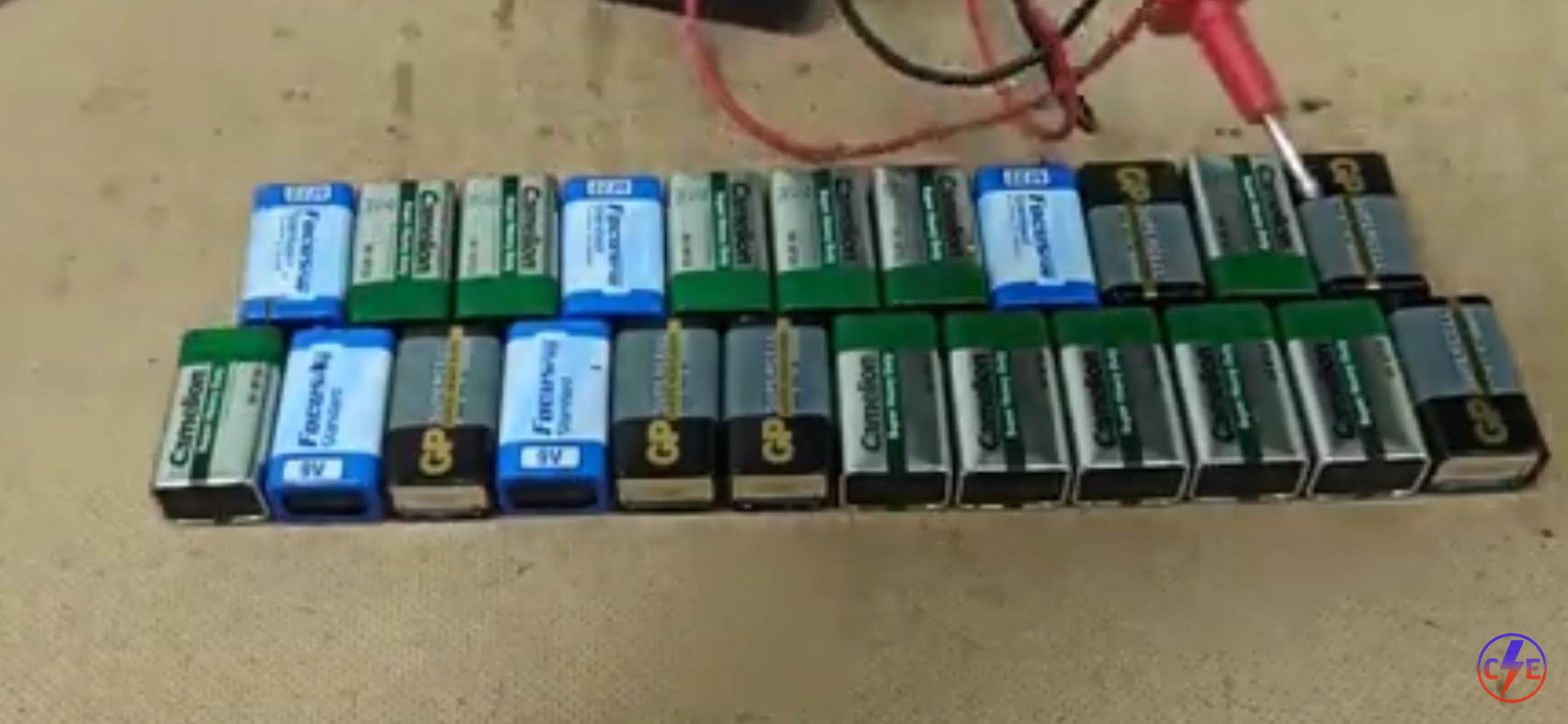

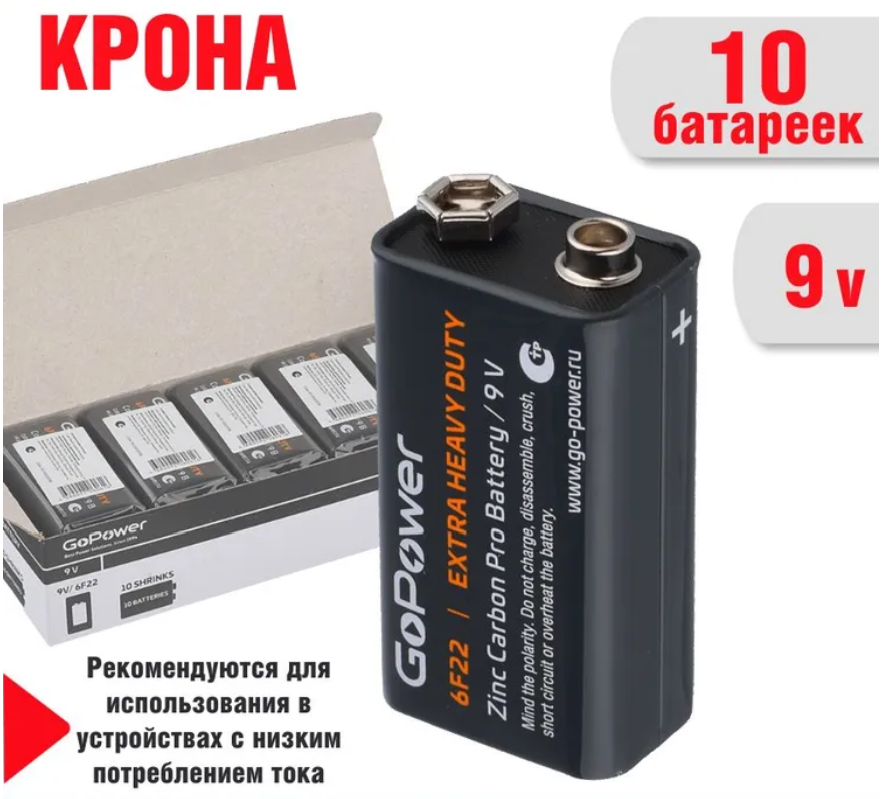

2. Анодная батарея, на напряжение 90 вольт, состоящая из 10 батареек типа "Крона", например - вот таких:
https://www.ozon.ru/product/batareyki-krona-solevaya-6f22-go...
ВНИМАНИЕ!!! Аккумулятор и батарейки типа "Крона" выбираем САМЫЕ ДЕШЁВЫЕ. Они всё равно все одинаковые. Поэтому - выбор по цене.
Для того, чтобы собрать из десяти "Крон" одну батарею, понадобятся колодки, 10 штук, вот такие:
https://www.ozon.ru/product/razem-dlya-batarei-krona-9v-i-ob...

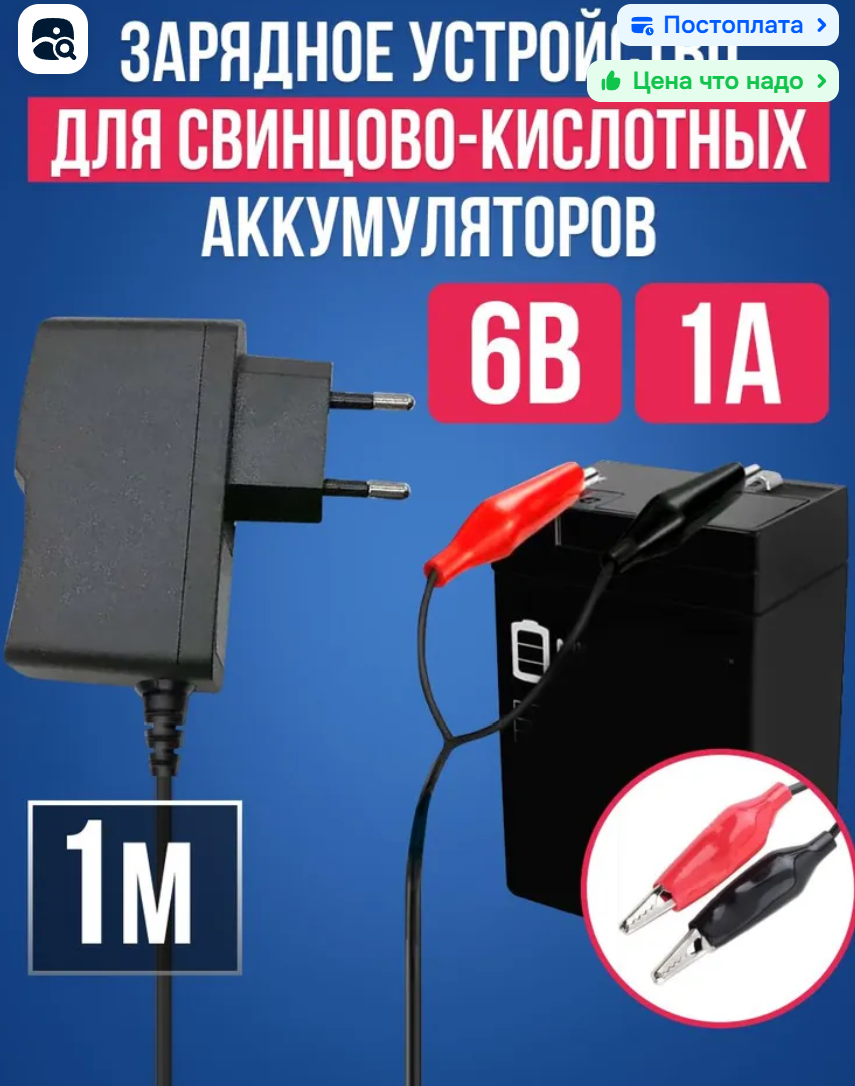

А для зарядки аккумулятора понадобится зарядное устройство. Например - вот такое:
https://www.ozon.ru/product/zaryadnoe-ustroystvo-dlya-akkumu...
Когда радио будет построено, и заработает, можно будет подумать и о дублировании батарейного питания сетевым. Но сейчас - вполне достаточно батареек.
НЕОБХОДИМЫЕ ПРЕДУПРЕЖДЕНИЯ:
1. Высокое напряжение - опасно!!! Поэтому, даже при работе с напряжение в 90 вольт, ВСЕ действия по подключению, отключению и настройке приёмника с включенным питанием надо производить ОДНОЙ РУКОЙ. Вторую руку держать за спиной.
2. Не делать никакие перепайки и переключения элементов приёмника при включенном анодном питании.
3. Все перепайки, перекладки проводов и прочие действия со схемой выполнять не ранее, чем ЧЕРЕЗ 60 СЕКУНД после отключения анодного питания. Высокое напряжение уходит не сразу, оно накапливается в конденсаторах схемы, и может дёрнуть Вас за пальцы даже при отключенном питании, пока конденсаторы не разрядились.
С Вами - AlexRadio. На связи!
