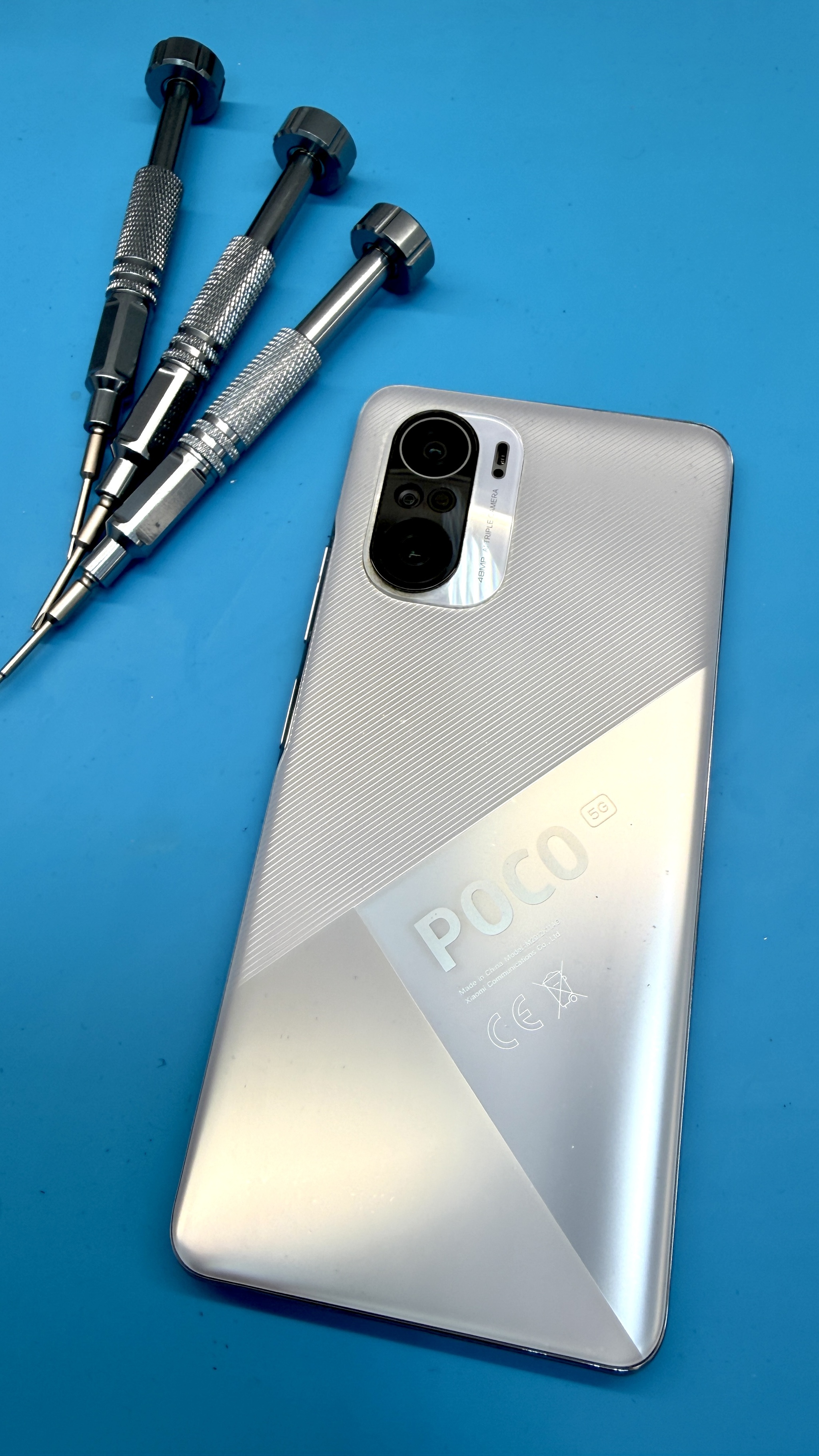

Xiaomi POCO F3 не включается, отвал процессора⁠⁠

Почему отваливаются процессоры на современных смартфонах на примере POCO F3.

Что такое “отвал процессора” простыми словами: «Отвал процессора» это когда процессор физически перестаёт соединяться с материнской платой, потому что контактные шарики под ним треснули, отошли или потеряли проводимость.

Процессор в смартфоне это большой чип на нижней стороне процессора находится сотни микрошариков припоя, которыми он припаян к плате.

Со временем от нагрузки, перегрева, деформаций корпуса или брака эти шарики теряют контакт или полностью отпадают.

Почему процессоры отваливаются

Перегревы и циклы нагрев–охлаждение

Процессор смартфона это маленькая печка. У мощных чипов температурные скачки могут быть от 30 до 80–90°C. Каждый такой цикл это расширение кристалла и нагрузка на BGA-шары под процессором. Через тысячи циклов шары начинают трескаться, это главная причина смерти Snapdragon 860, 870, 888, Mediatek Dimensity и др.

Падение смартфона

Плата у смартфона очень тонкая, и когда телефон случайно падает или например в процессе игры что-то пошло не так и он получает “затрещину”, это сильно отражается на процессоре. Чаще всего я встречаю отвал процессора именно у детей или у тех, кто много играет в игры, а такие телефоны как раз берут именно для этого.

Слабая система охлаждения

Когда производители: ставят мощный процессор, но экономят на охлаждении (тонкая теплотрубка, плохой контакт, маленькая площадь охлаждения), процессор постоянно работает на верхней границе температуры. Результат ускоренная деградация BGA-соединений. Это проблемы Poco X3 Pro, Poco F3, Mi 10T, Realme GT, OnePlus 9, Samsung A-серии и тп.

Разгон процессора

Многие “новые” процессоры это старые чипы на повышенных частотах.

Например:

• Snapdragon 860 → разогнанный 855

• Snapdragon 870 → разогнанный 865

Когда чип разгоняют выше заводского предела: он греется сильнее, работает на повышенном напряжении, стареет быстрее, больше циклов тепловой деформации.

Симптомы отвала процессора

• Внезапные перезагрузки.

• Зависание на логотипе или вообще не подает признаков жизни.

• IMEI пропадает/появляется.

• Плата берёт мало тока.

• Сильный нагрев CPU без загрузки и тд.

Наш пациент как раз перестал включаться, а потребление при зарядке было всего 0.1 ампер и как это обычно бывает, резервной копии не было, а данные очень важные.

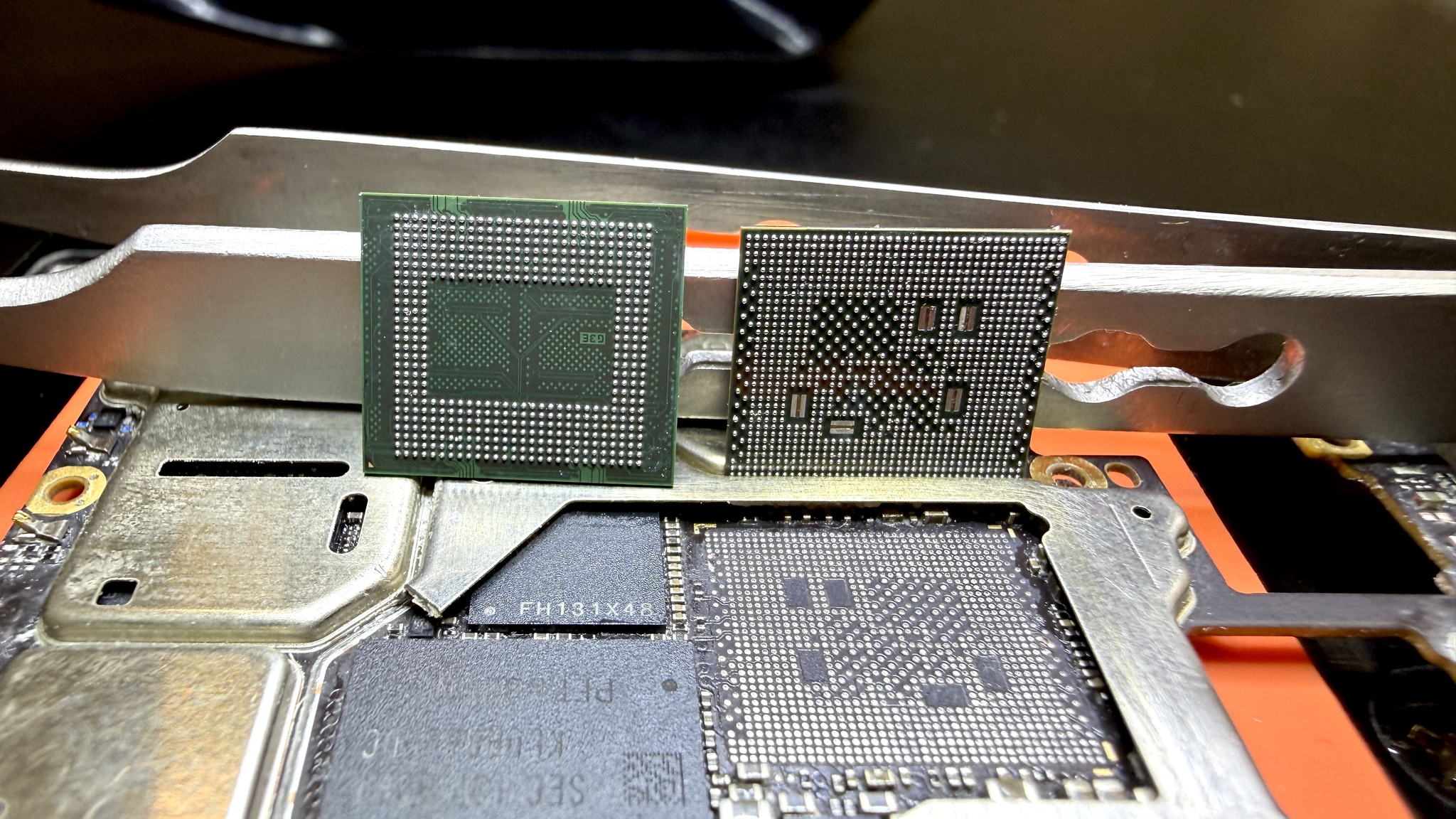

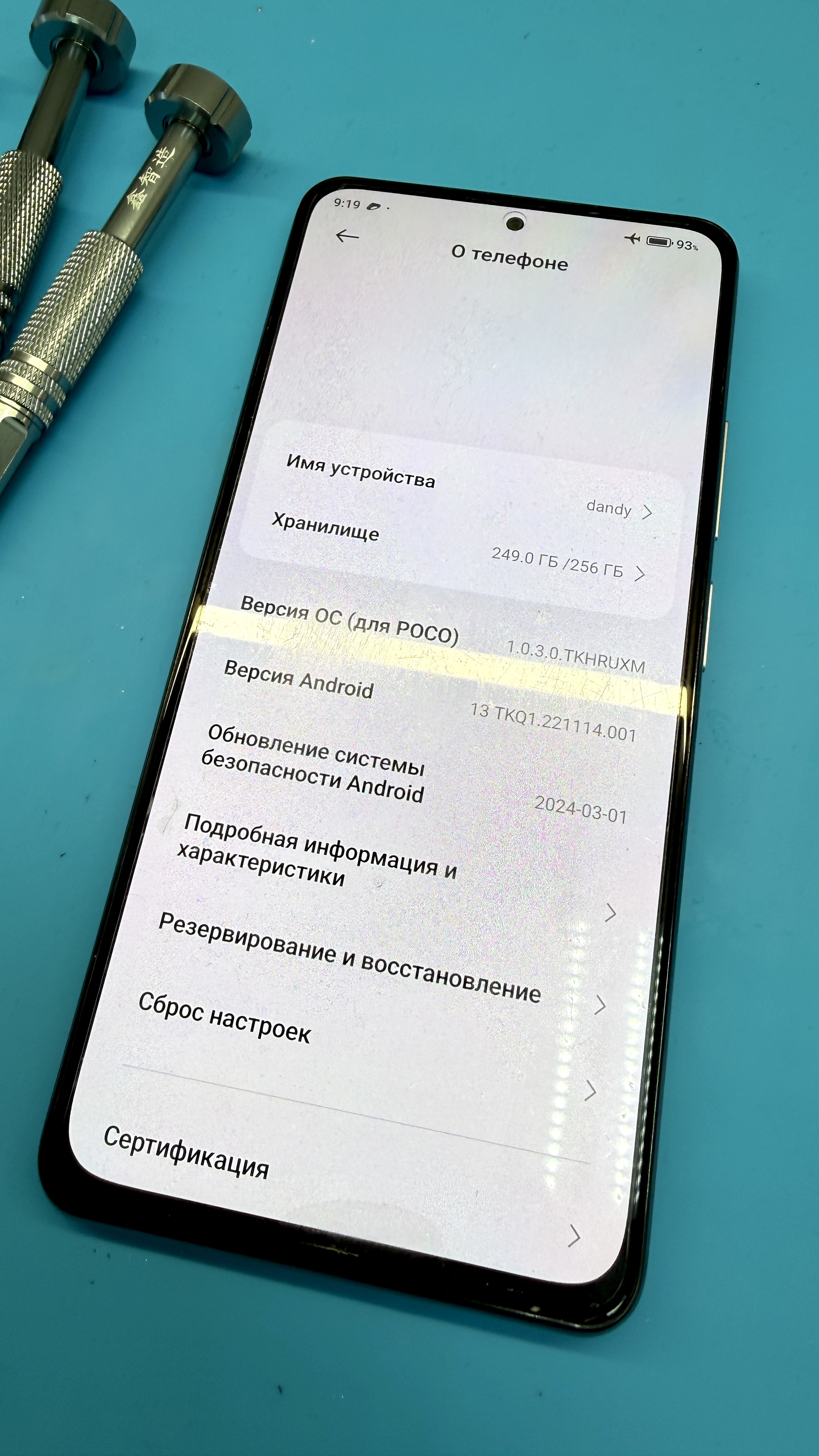

Был проделан реболлинг процессора и оперативной памяти, после чего смартфон снова в строю.

Стоимость ремонта составила 7 000 рублей.
