Вы не знали о ВТХ ВДТ⁠⁠

Думаю, что многие подписчики даже не догадываются, что она существует) Но уверен, что некоторые всё же видели время-токовую характеристику ВДТ (УЗО) и понимают, что она означает.

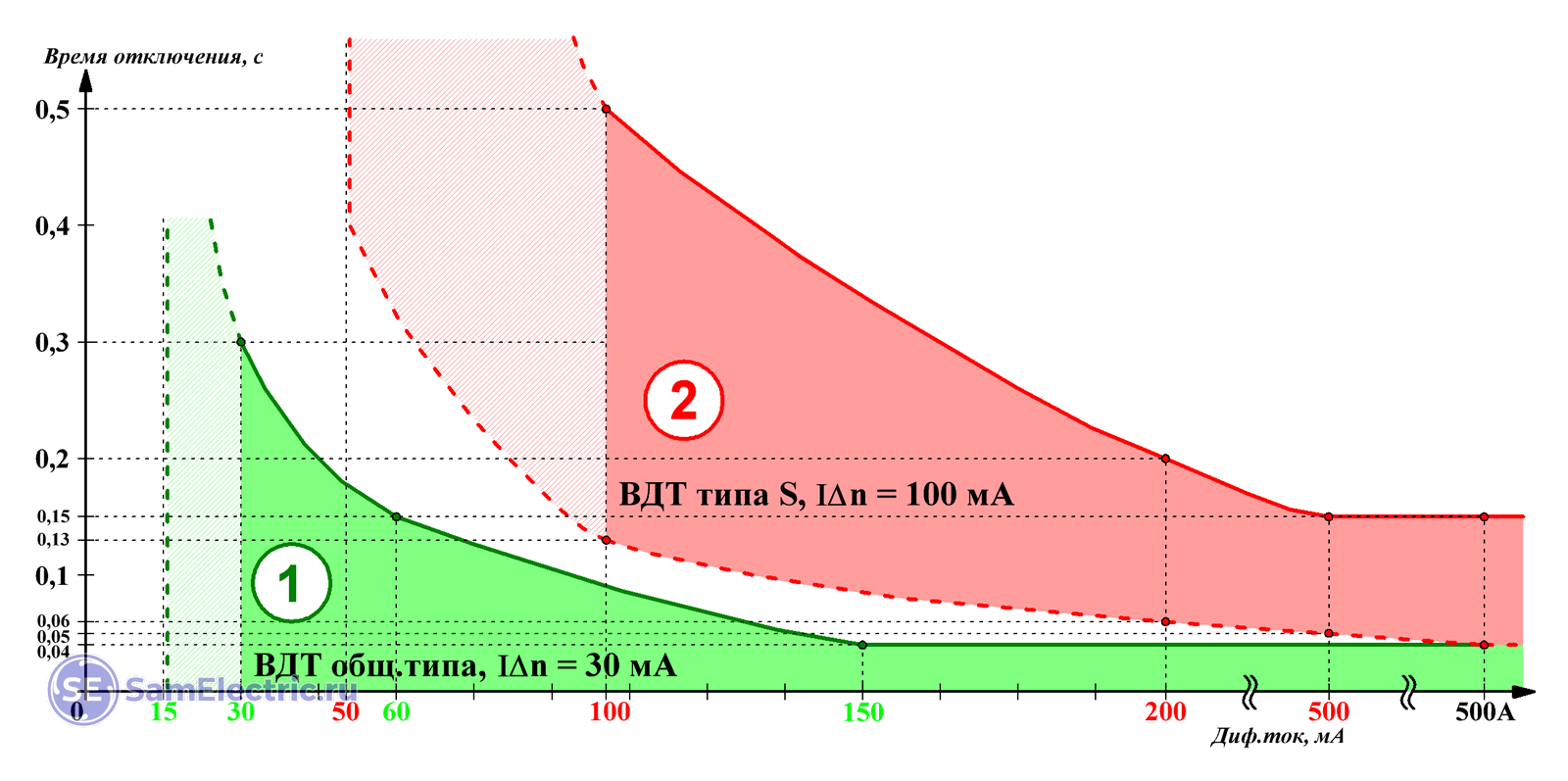

Сегодня публикую эксклюзив - ВТХ сразу двух типов ВДТ (общего и селективного типа). Причем, номиналы ВДТ на графике сразу подобраны так, чтобы обеспечить требование селективности по ПУЭ-7, п.7.1.73 и СП 256.1325800, п.10.13.

На второй картинке – фото селективного ВДТ и ВДТ общего (обычного) типа, которые фигурируют на графиках.

Включение последовательно (каскадно) таких ВДТ обеспечивает селективность и по времени, и по току.

Селективность по автоматических выключателях - недостижима, если не использовать АВ с выдержкой времени (встречали такие в реале?)

Или - иметь возможность точно знать и регулировать значение тока КЗ в каждой точке квартиры /дома, и исходя из этого, выбирать Характеристики расцепления и номиналы каскадных АВ.
