Вопрос по релейной защите?

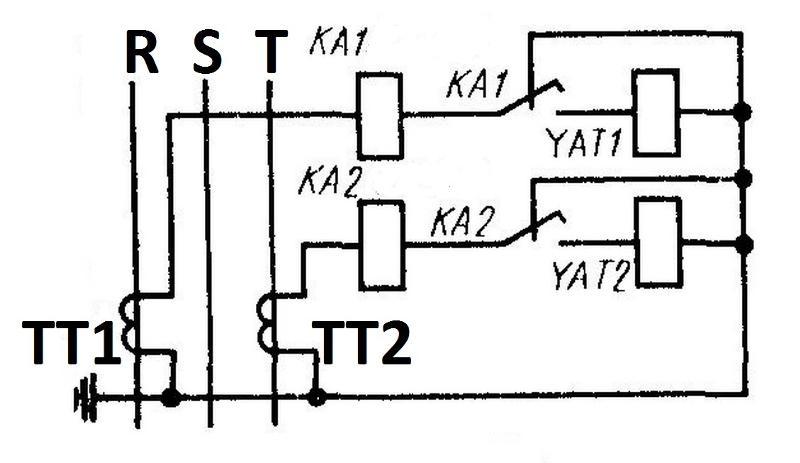

Доброе утро, хотел бы задать вопрос знатокам в лиге электриков. Есть двухфазное реле РС-80М2-16, которое по своей работе аналогично классическому РТ-80 и используется в схеме дешунтирования. Фото из интернета.
Схема внутренних соединений реле, взята из руководства по эксплуатации. Выходы 1 и 2 токовые, усиленные. Выход 3 сигнальный.
Реле двухфазное и казалось бы, работа его должна быть симметричная по обеим фазам, но как мы видим из документации на реле выход 1 мгновенный (срабатывает без выдержки времени), а на выходе 2 выдержка времени может быть установлена в диапазоне от 0,3 до 25,8 секунды.
Меня интересует вопрос, для чего уставка по времени на выходах 1 и 2 сделана разной, и где реле такого типа применяются? Информации в интернете не нашел. Заранее спасибо.
Подобные реле на бывшей моей работе ставились на защиту асинхронных электродвигателей 6кВ (10 кВ). Это реле перегруза с зависимой характеристикой - т.е. чем больше ток - тем быстрее отключение. Но тут еще встроен блок МТЗ без выдержки (или ТО). Суть в чем:
- МТЗ с зависимой выдержкой нужно для отключения электродвигателя, когда он не может перейти из пуска в нормальный режим работы, и продолжает лопатить с повышеными (раза в два, три, четыре) пусковыми токами (ну или перегружен) - что неполезно для кабелей и самого двигателя.
- МТЗ (ТО) без выдержки нужно для отключения потребителя в случае короткого замыкания в обмотках двигателя/кабеля.
...
Я встречался с похожими реле, но у нас не было схем дешунтирования на электродвигательных ячейках.
