Вопрос по коммутации системы видеодомофона⁠⁠

Домофон позволяет подключить до 4х вызывных панелей по 4х про водному подключению. Каждый подключается в свой разъём на видеодомофоне. Комутация замков зависит от выбранной вызывной панели. Если на вызывной нанеое только NO контакт, то для питания электромагнитного замка  потребуется транзистор или реле. Реле считаю излишни, так как громоздко и как палить из пушки по воробья. Если остановитесь на транзисторе, то подбирайте его исходя из мощности замка. Если брать с запасом, то необходима рассеиваемая мощность 10Вт. Данный вариант моё личное мнение основное на опыте. И про стабилитрон не забудьте при подключении питания замка.

Где контроллер?

Параллельно соединить провода от вызывных панелей, отвечающие за открытие замка и подключить к контроллеру самого замка (скорее всего z5r)

учитывая импульс питания замка, рекомендую возле каждой панели, питание пустить через реле. плюс диод от обратки

Так что там у вас за монтажники? Монитор поддерживает до четырех вызывных панелей. Подключайте по инструкции. А вызывные панели подключайте к замку через реле.

Вы определитесь с понятиями. Я понял, что есть один монитор и две вызывных панели. Или все же два монитора и одна вызывная панель?

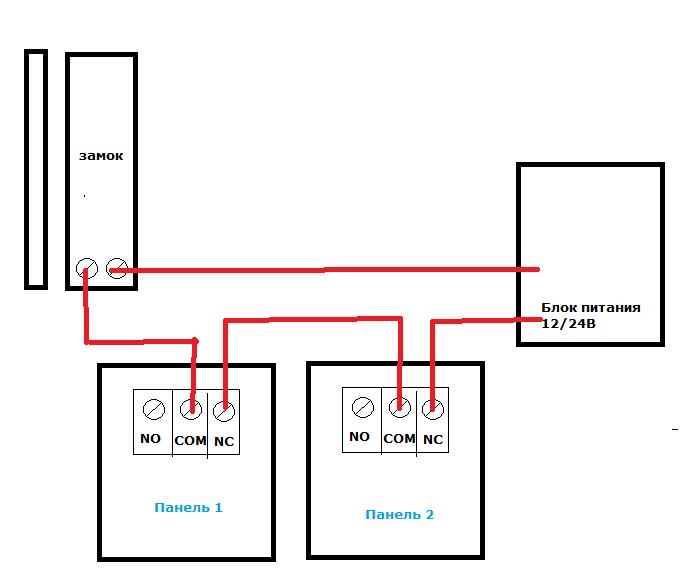

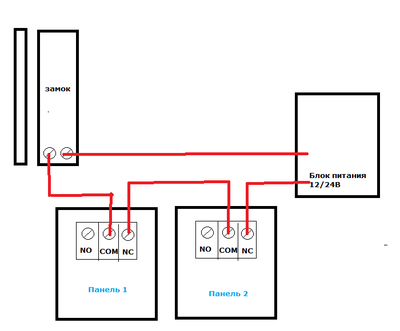

Ну не томи, ну? Вот схема для классической панели (если обозначения классические)

Инструкция для русского человека начинаться со слов "Ну что, сломал?"

Чо та не понимаю.

Домофон один. Панелей сколько? 4? На две из них нужно подключить один замок.

Вопрос: какой типа замка? Защёлка? или электромагнит?
