Сухой Стеатитовый Тэн и его ремонт в домашних условиях. Экономим по взрослому⁠⁠

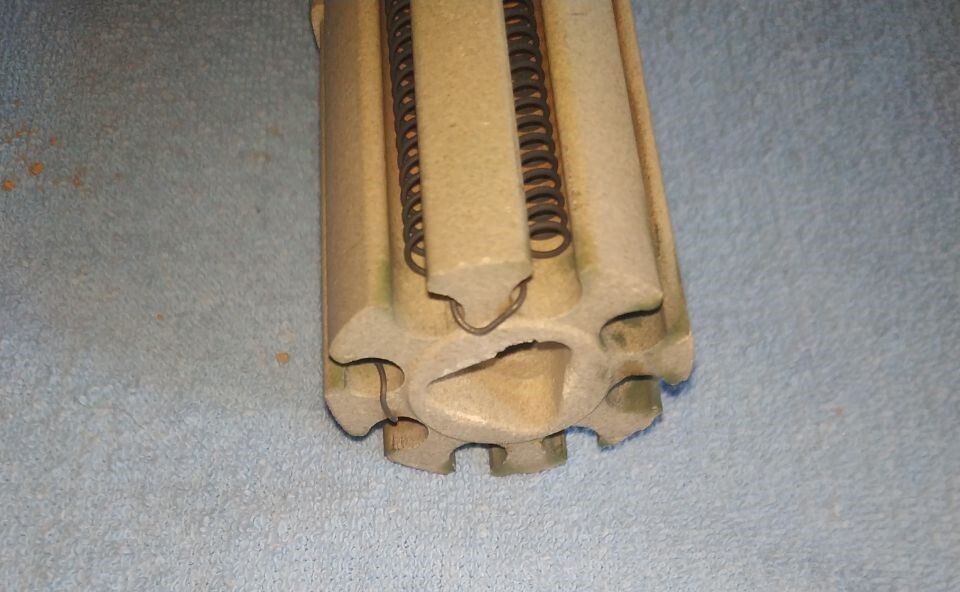

Данный рассказ будет про ремонт бойлера, а именно восстановление "сухого" тэна. Причиной к вскрытию было увеличение времени нагрева водички. Как показало вскрытие, пациент умер от вскрытия умер от образовавшейся 3х-летней накипи.

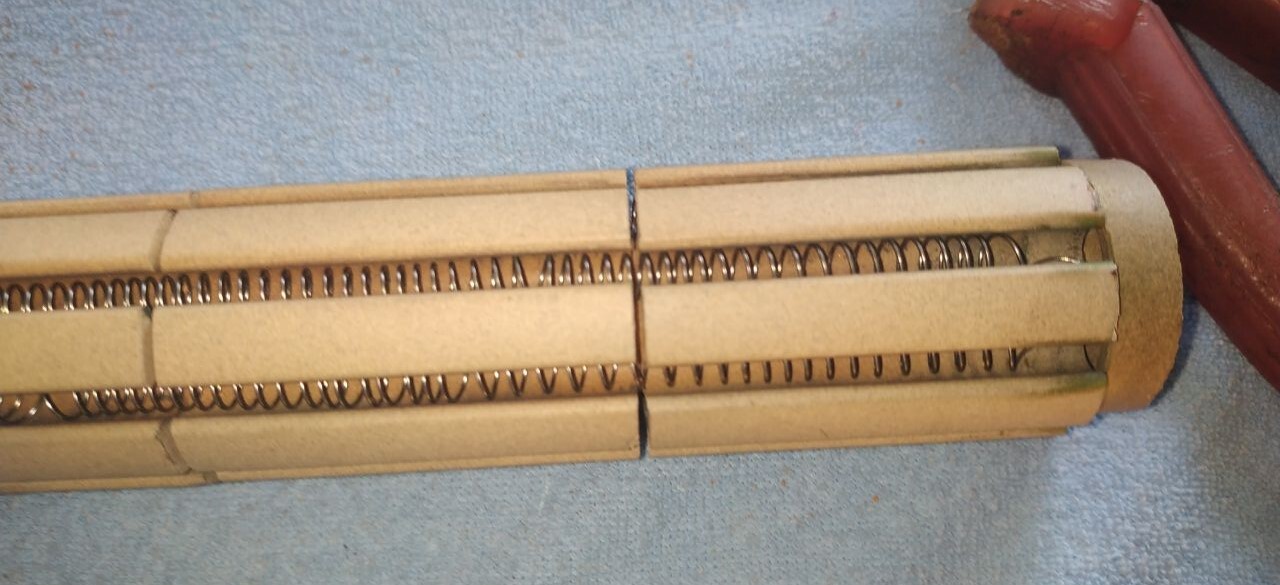

Если быть точнее, то был локальный перегрев спирали.

Не было б этого рассказа, если бы не стоимость нового аналогичного ТЭНа в сумму 6-7тыс рублей под заказ. У него две отдельных спирали по 1,2кВт каждая.
Аналогичный вариант, но "более толстый" стоит дешевле, но туда попросту не влазит (как пример).

Или подобный моему, но с одной спиралью на 2.4кВт и стоимостью 5,3тыс.руб.

Первым делом были сняты характеристики родной спирали и поход на рынок.
Спираль была:
- сопротивлением 45 Ом (измерение по рабочей)
- внешний диаметр 4,5мм (толще нельзя, так как не влезет в пазы керамики)
- длина 1,8м в растянутом состоянии (4 раза по 45см) (это важный момент момент)
- диаметр прутка 0,3мм (просто для информации)

Найти спираль по мощности и длине не проблема, проблема в толщине навивки. Как оказалось, по данным характеристикам, внешний диаметр 5мм. Мне это не подходило, так как он не влезет в паз.

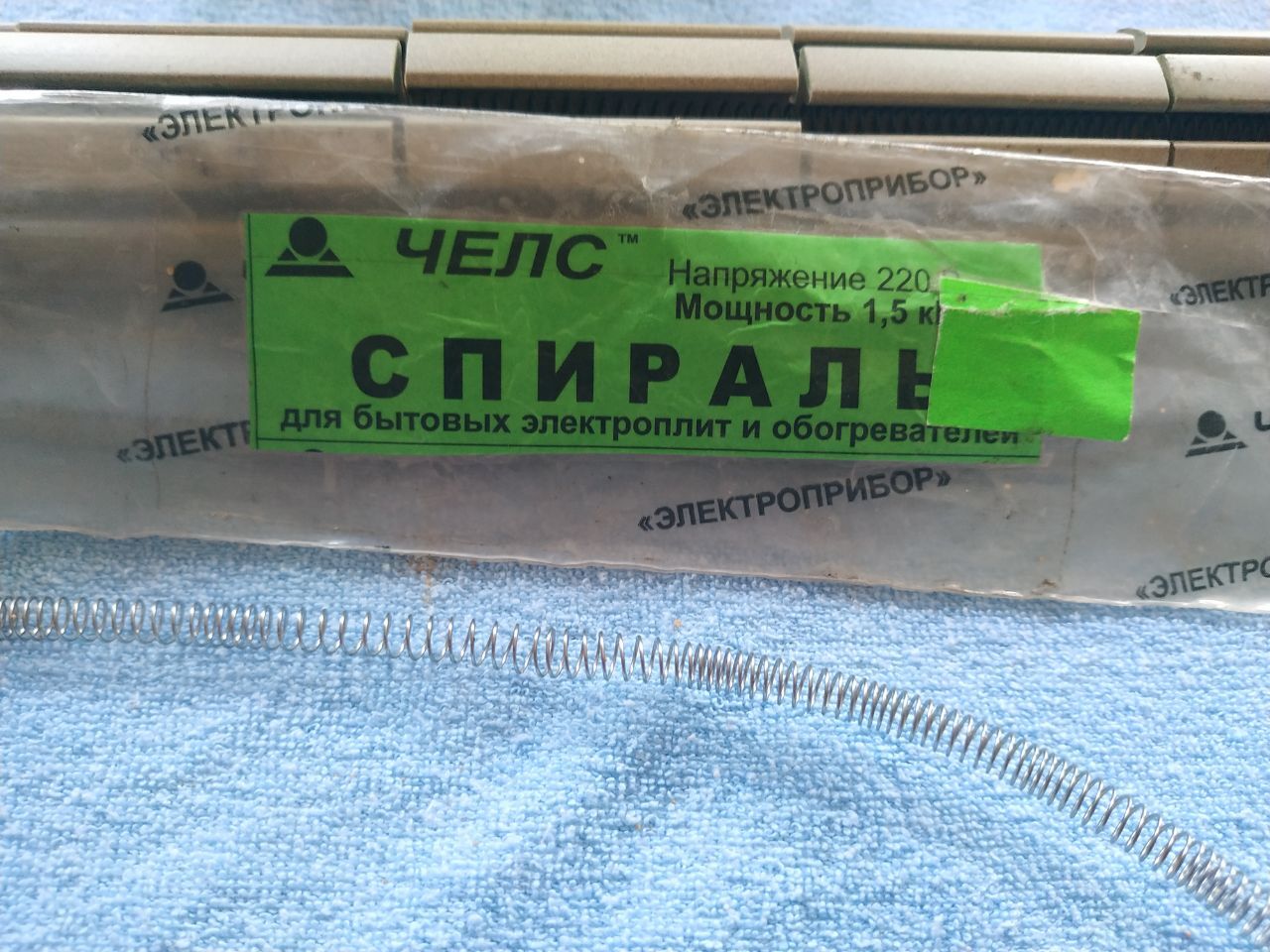

Поиски привели к успеху, когда попалась заинтересованная в продаже продавец. На стол были выложены все спиральки в наличии, самый подходящий вариант оказался из Челябинска (но это не точно).
Были также "итальянские" спирали для проф тэнов, но они не проходили по размеру в цену 600р штука..

Да, она бОльшей мощности, да толще диаметр прутка, но внешний как раз.
Продавцы отговаривали от такой затеи, так как "там крутая спираль и обычная долго не проходит...", но мы ЭКОНОМИМ и нас это не останавливает.

Кладем пациента на стол и первым делом откручиваем гайку с центрального прутка (он держит всю конструкцию) и вынимаем. С этого момент нужно быть осторожными, так как можно порвать вторую спираль. Керамические части НЕ крутить относительно друг друга, так как они вставлены шип-паз друг в дружку и легко ломаются (я проверила, вам не советую).

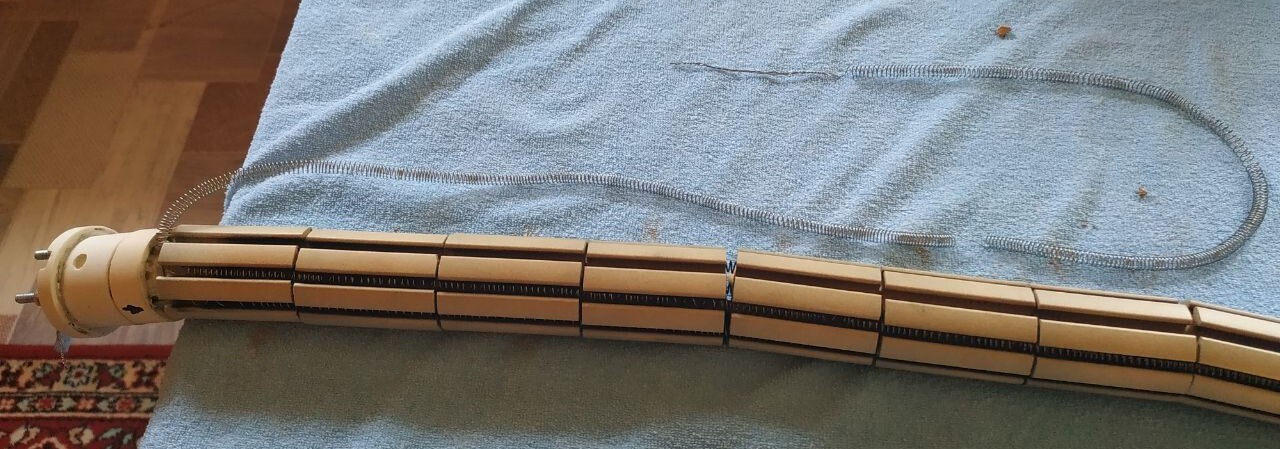

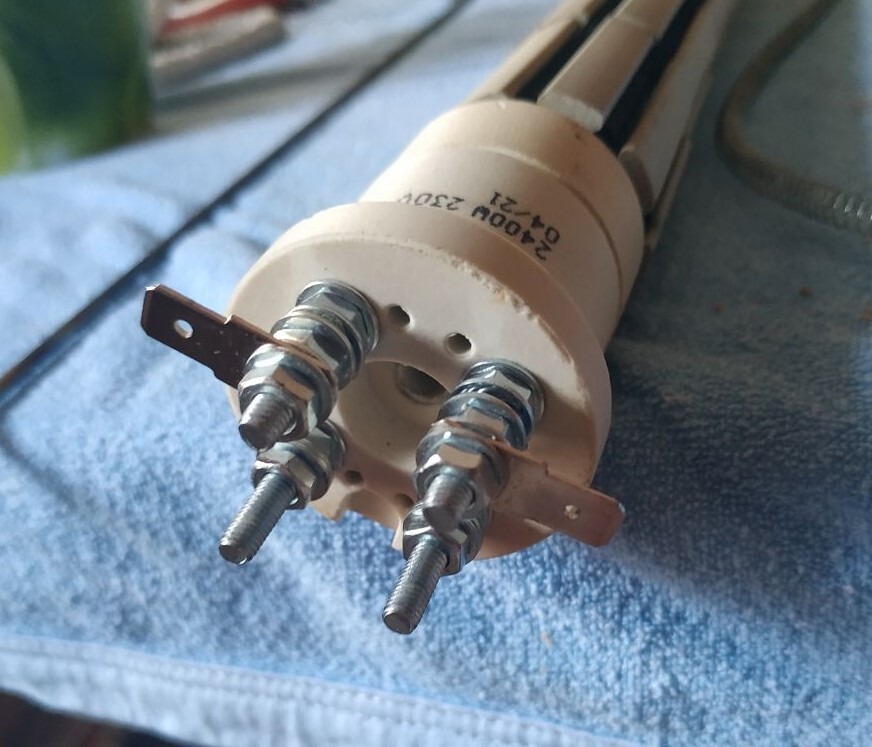

Далее достается нерабочая спираль и делаются фото как они были закреплены (последовательность гайки/шайбочки).

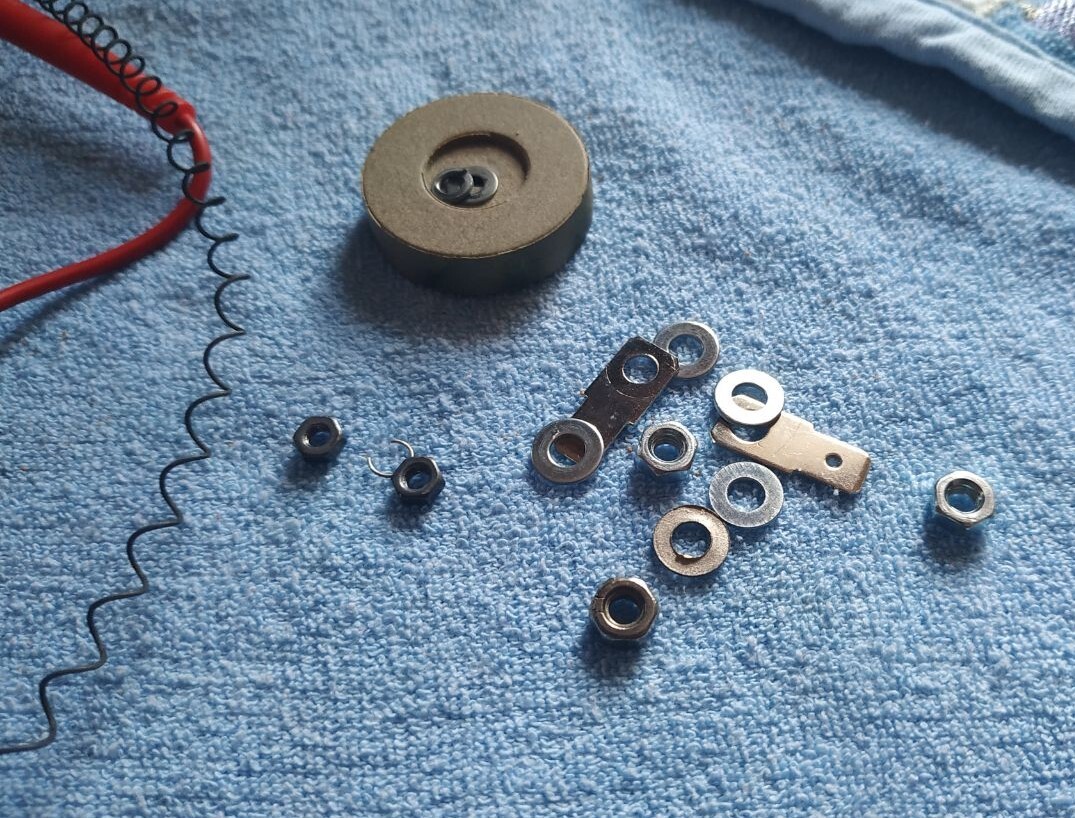

Открученные детали поближе.

При разборке обратите внимание как сделаны/скручены концы спирали, которые прикручиваются гайками к контактам и их длину.

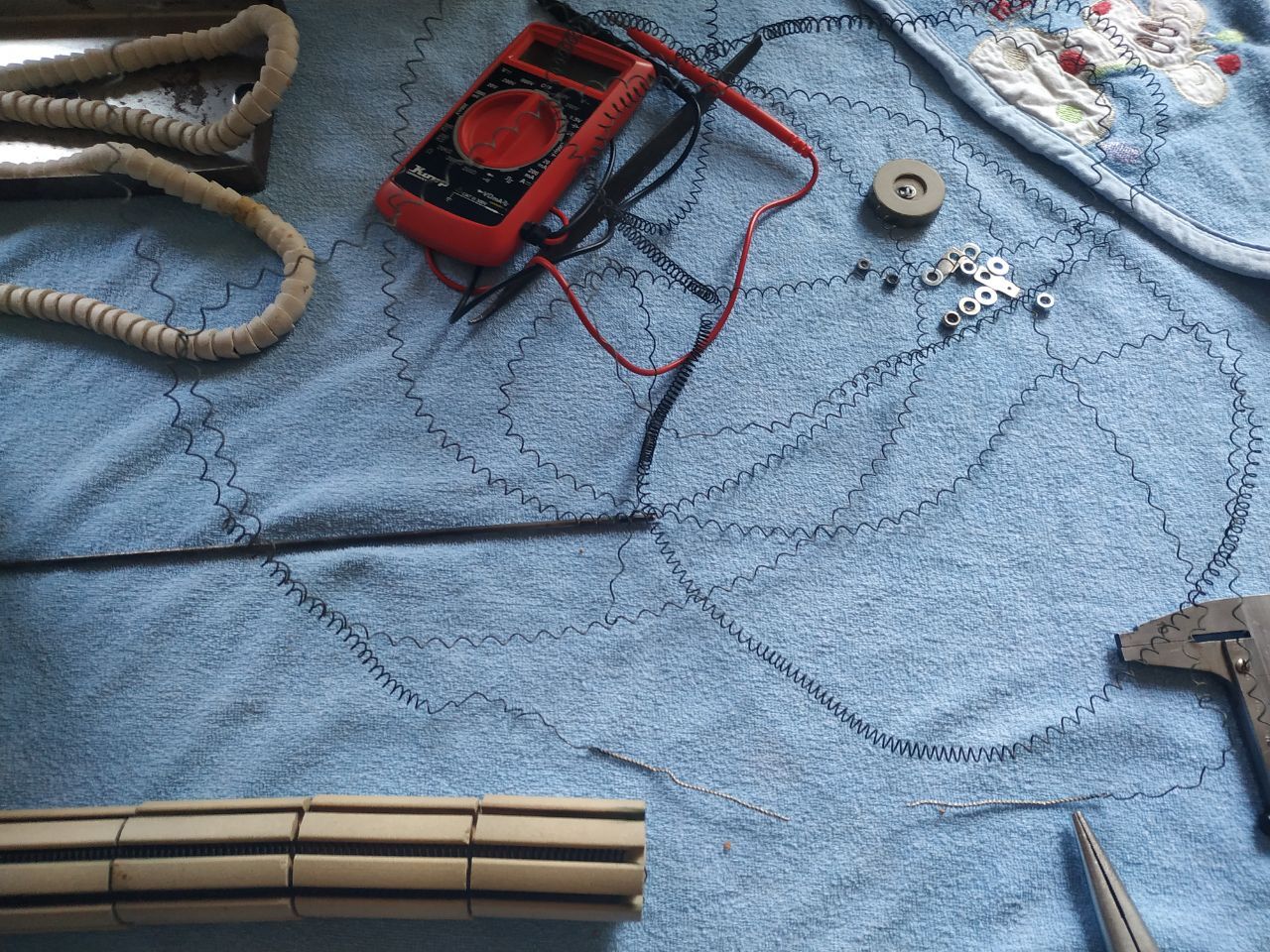

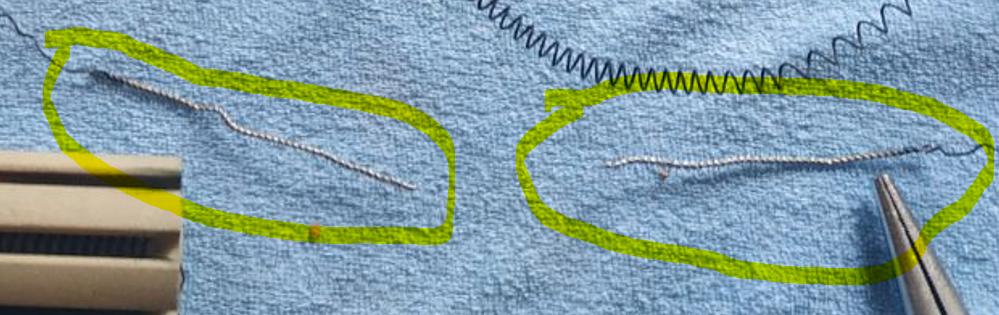

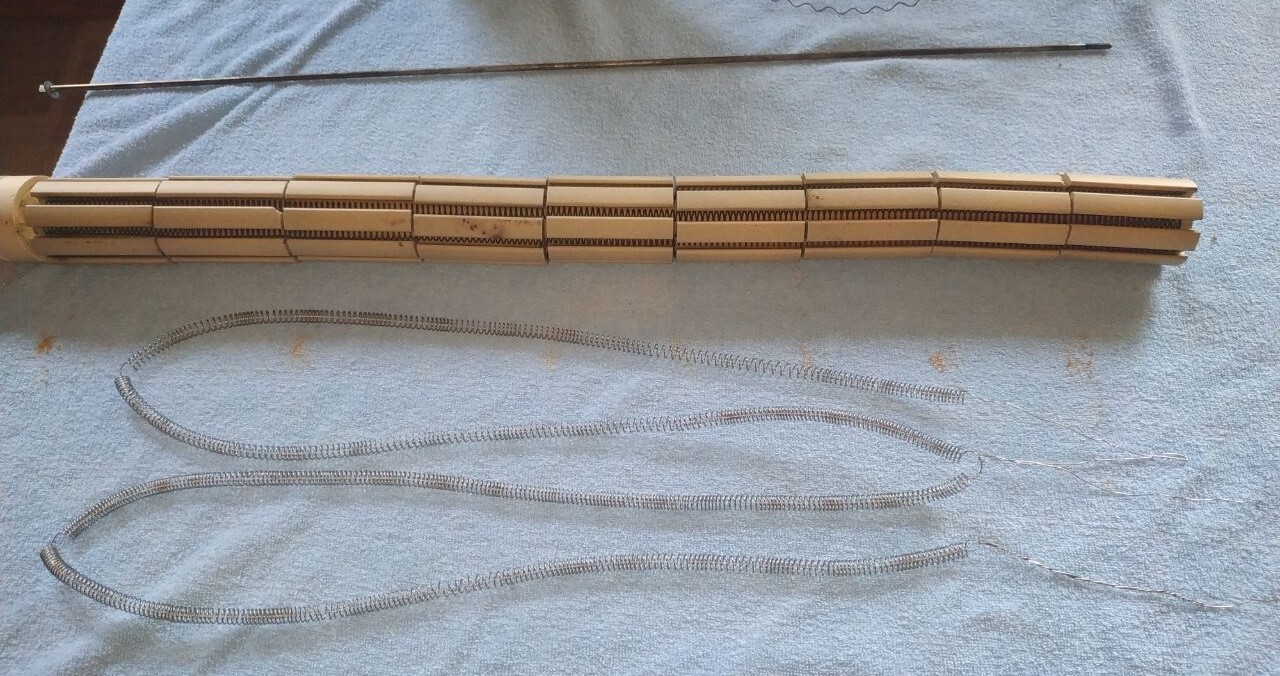

Подготовка спирали по длине, кончику и изгибам.

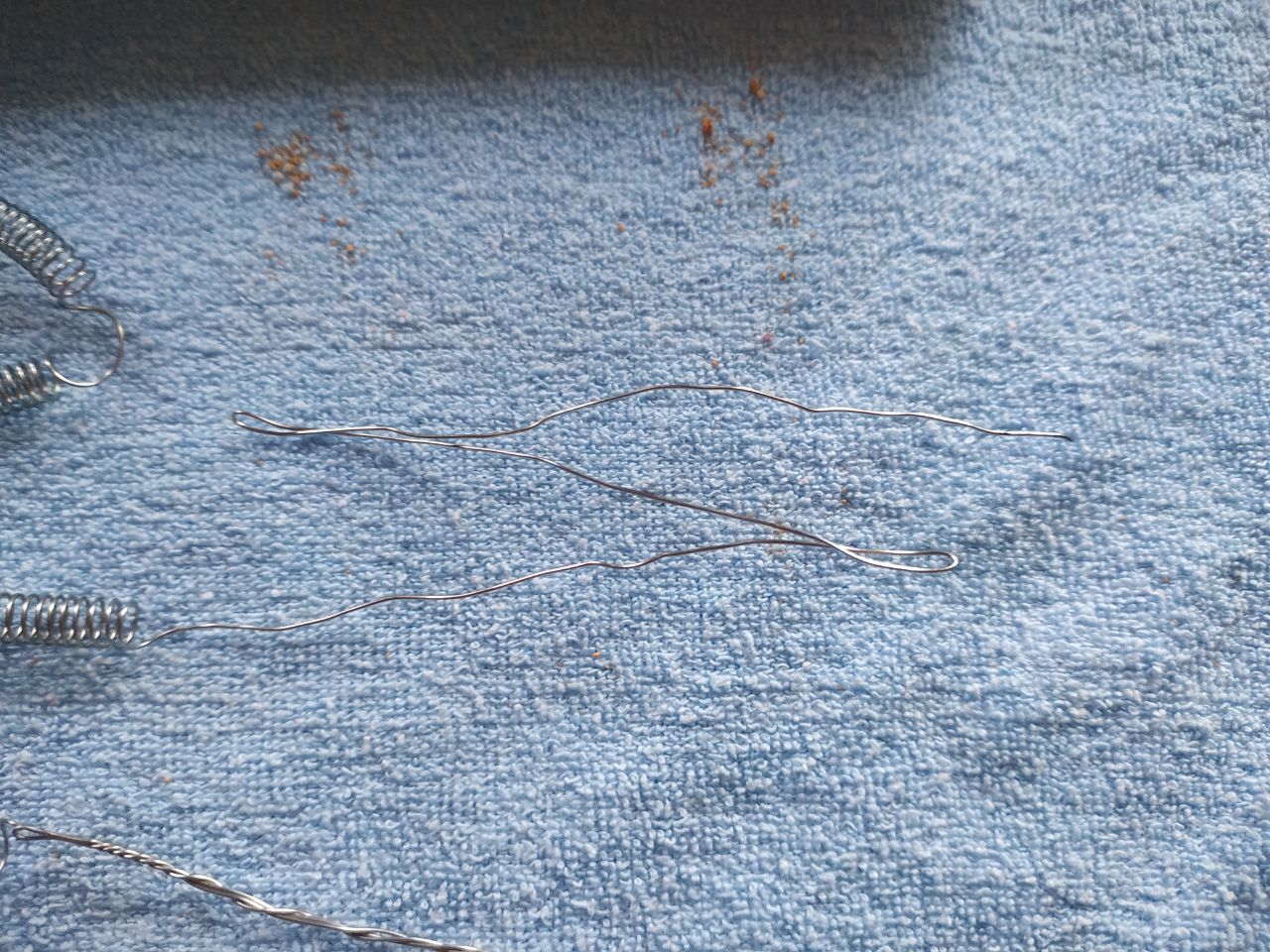

Как делается кончик для подключения.

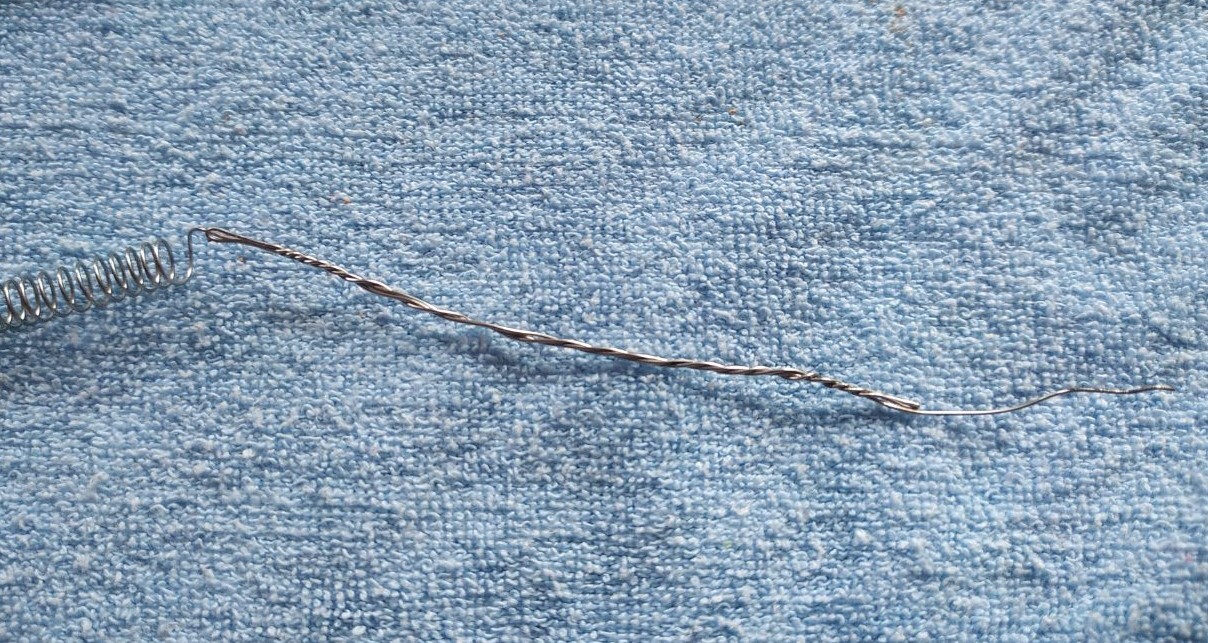

Затем скручиваем проскогубцами или что будет под руками.

Самое интересное было дальше. Нужно аккуратно всунуть всю эту спираль и постараться не помять её. Более важным было не порвать еще рабочую :) Для понимания последовательности сделала рисуночек.

В керамическом блоке есть 8 пазов - по 4 паза на каждую спиральку. Важно начать правильно процедуру, чтоб не переделывать. Напротив 1 и 4 паза есть отверстия для выхода кончиков спирали к контактам.

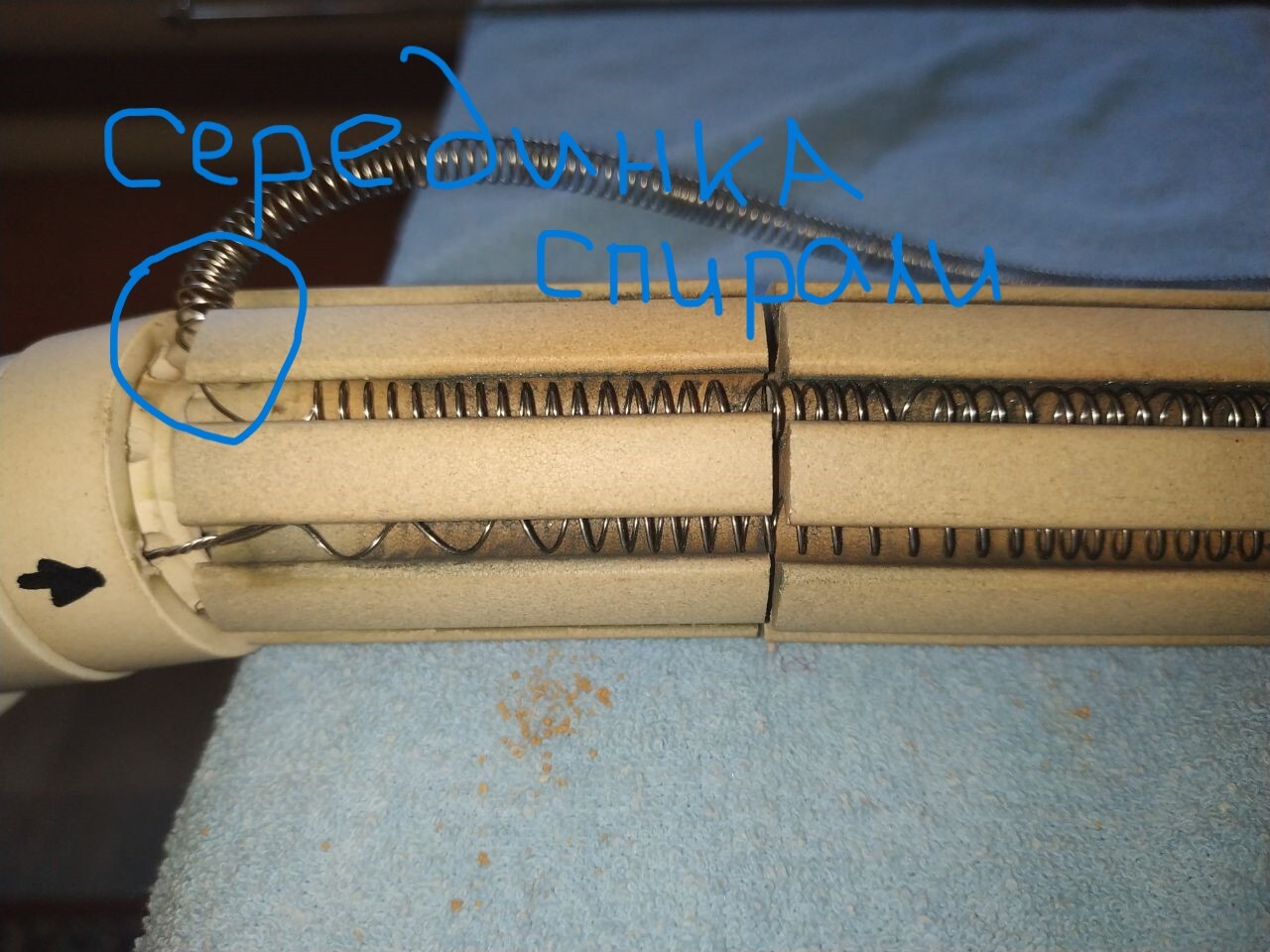

Находим серединку новой спирали (это уже сделано на этапе подготовки спирали) и начинаем продевать в паз 3 отрезок 3 и отрезок 4.

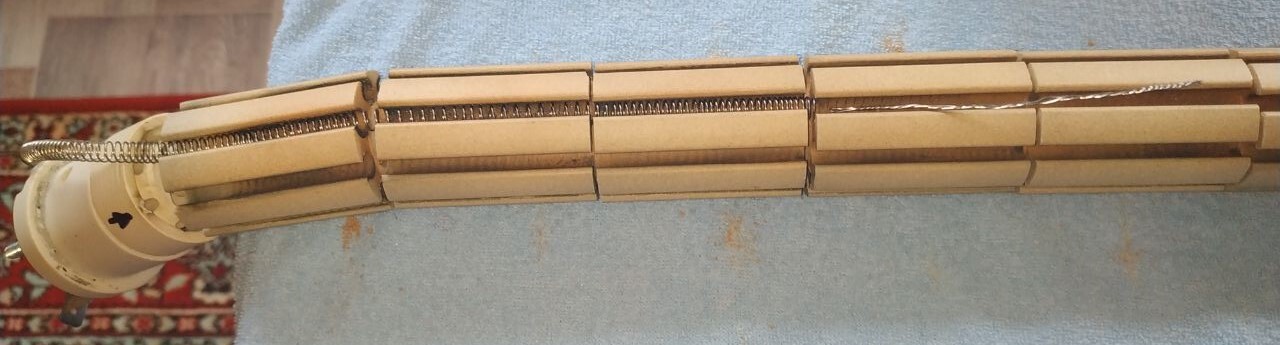

Стрелочкой у меня обозначено отверстие для выхода кончика наружу (к контакту). Процесс небыстрый, главное не торопится. Спираль то и дело застревает между керамических блоков, но ласка и встряска её проталкивают по верному пути.

Когда отрезок 3 полностью в своем пазу, то вставляем отрезок 4 в паз 4 и вытягиваем наружу к контакту.

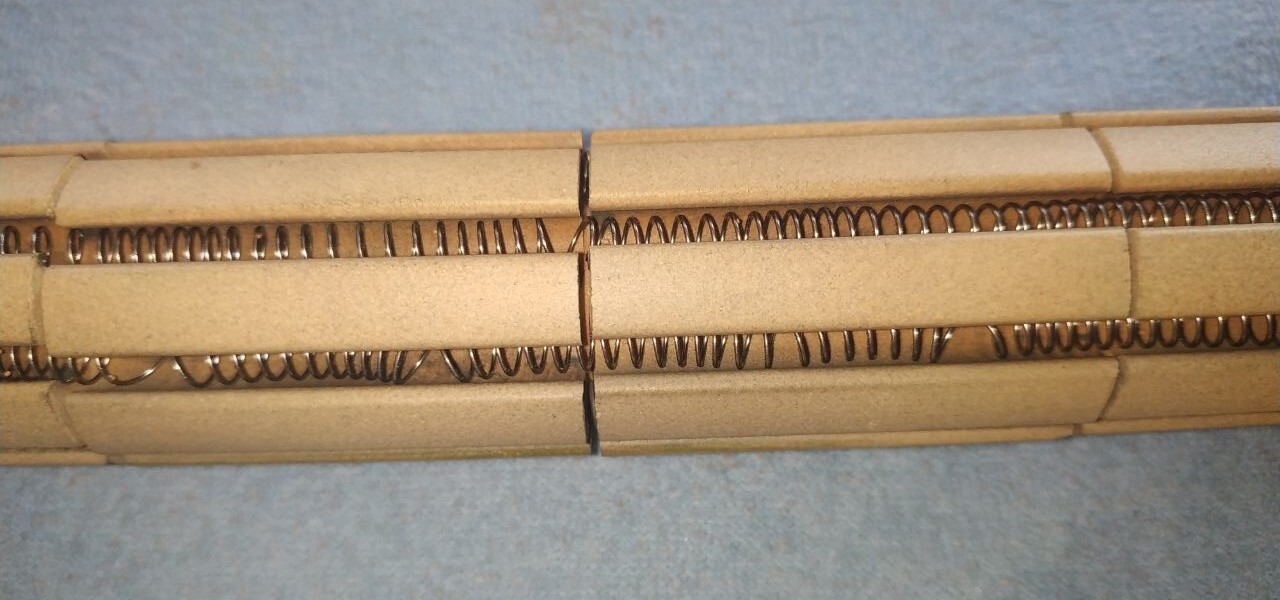

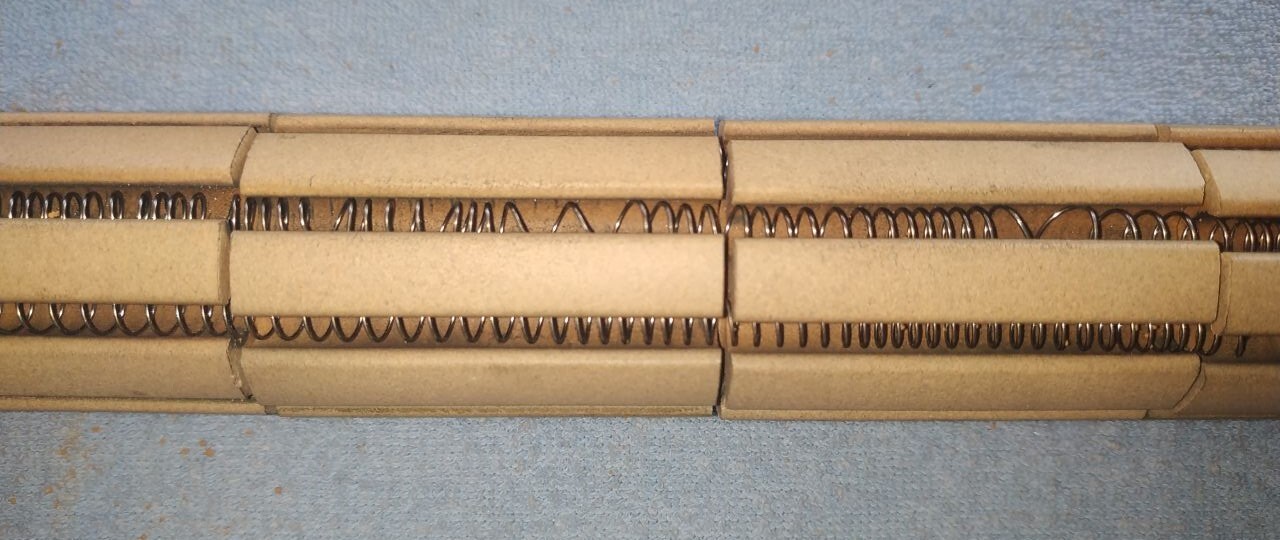

Так как спираль немного меньше, её пришлось немного растянуть, вышло некрасиво :(

После этого протягиваем в паз 2 отрезок 1 и 2. Затем в паз 1 отрезок 1 и кончик вытягиваем наружу. Так выглядит кончик отрезка 1.

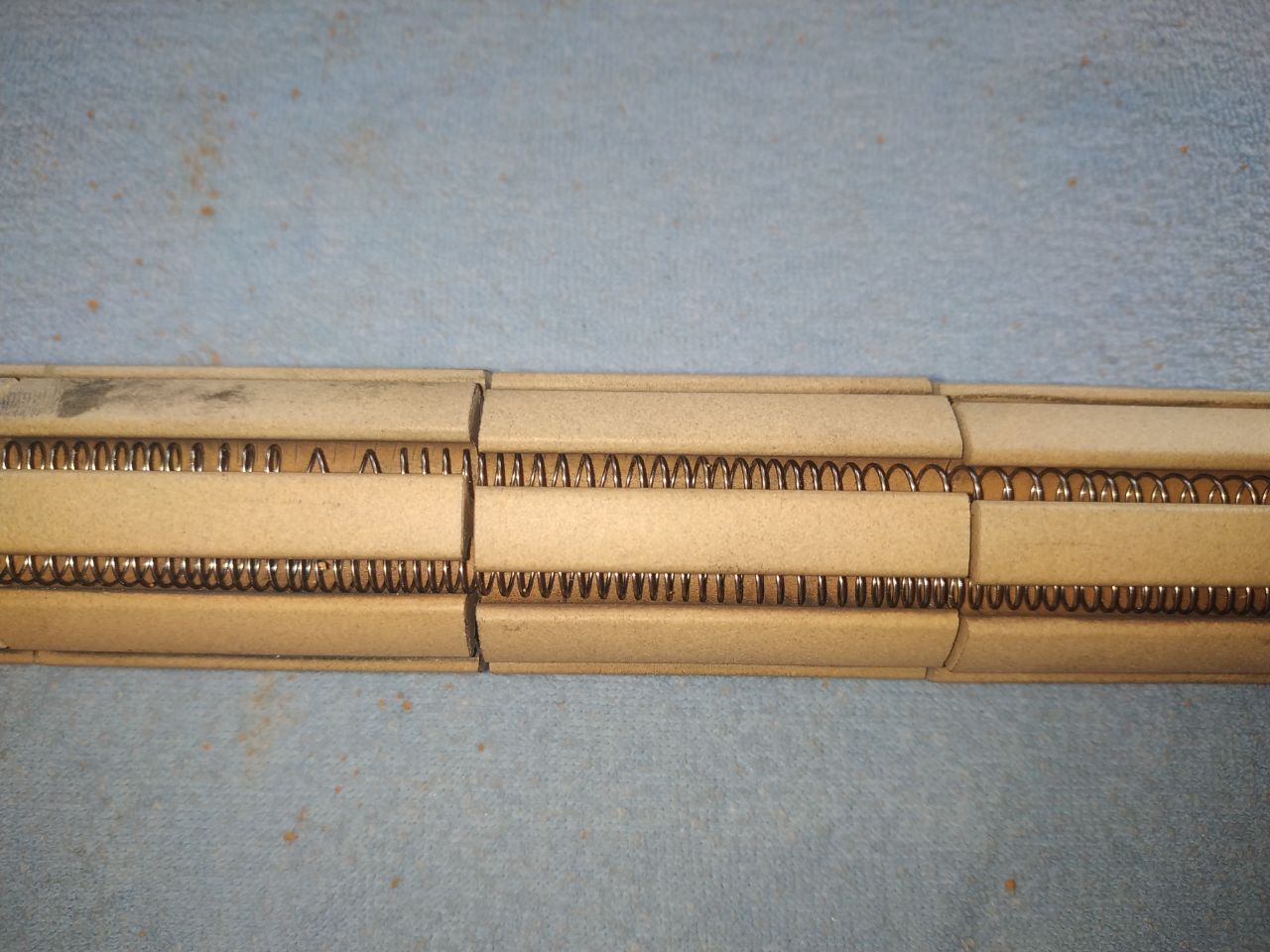

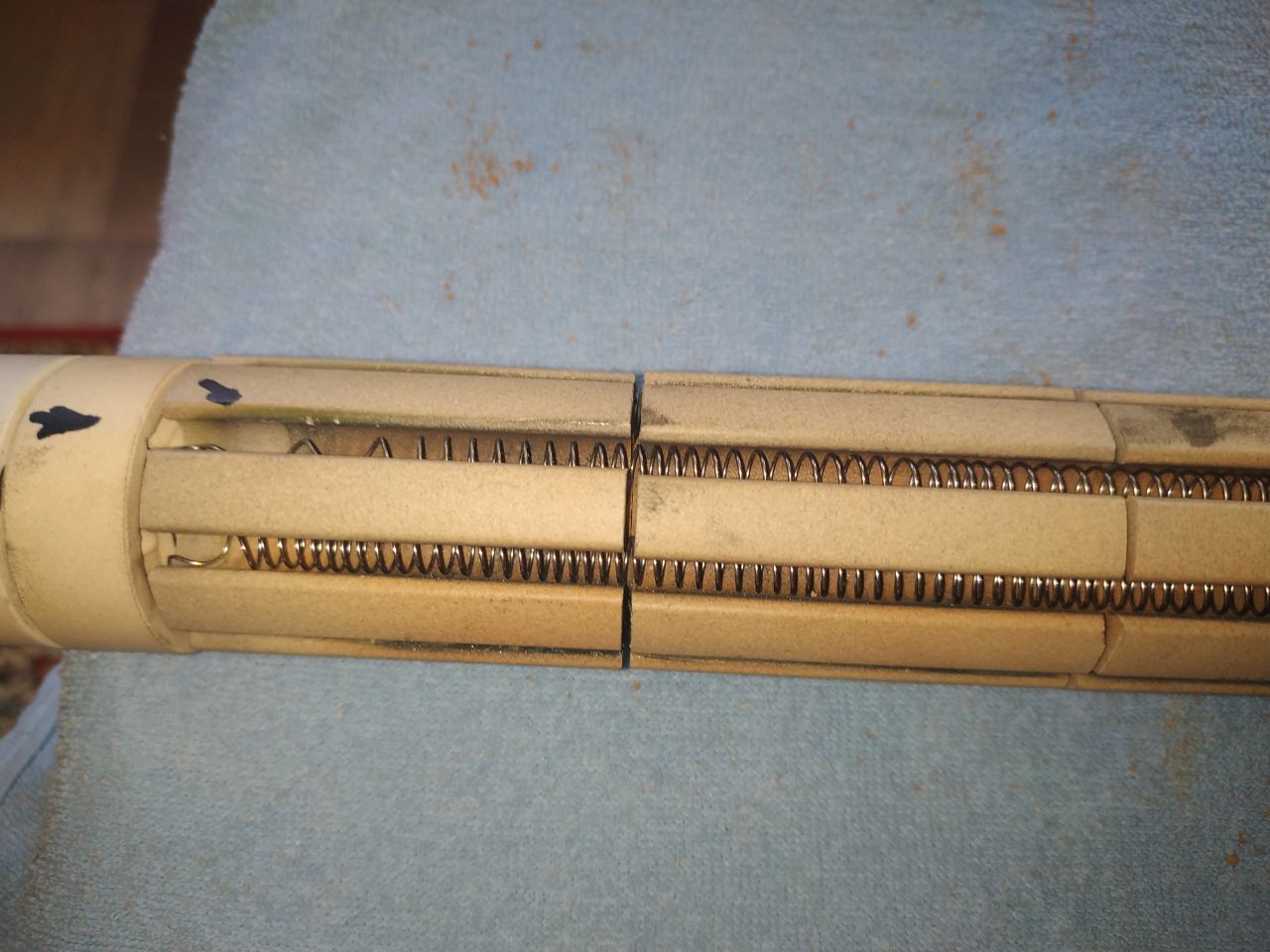

Я старалась сделать спираль максимально равномерно, но получилось как получилось.

После этого обратная сборка и тесты. Забегая наперёд скажу, что после ремонта прошло 4 месяца и пока что она работает исправно.

Да, нужны выводы...
- Каждый год чистить бойлер от накипи и менять Магниевый анод по необходимости
- стоимость новой спирали 250 рублей
- стоимость проезда и вкусного пирожочка на остановке 120 рублей
- потраченное время пол дня
- получен опыт
- возможно кому-то поможет

С Уважением, Вероника NIkoTeen4ik.
