Самодельный Kempston джойстик для ZX spectrum⁠⁠

Хотя у меня и есть "оригинальный" джойстик, есть у него небольшшшшая проблема.

Им невозможно играть, ввиду его качества.

Сам по себе кемпстон интерфейс очень прост, это 5 кнопок, замыкаемых на +5В.

Тут есть два пути (точнее три, но об этом не сегодня:)):

1) переделать джойстик от денди, как это часто делают;

2) собрать свой.

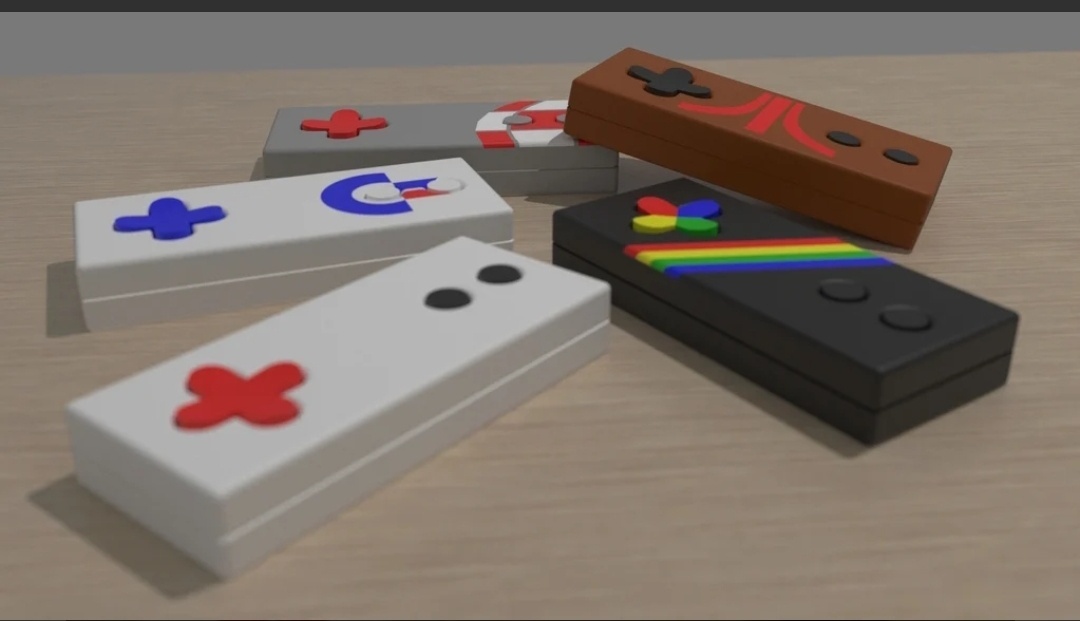

На Thingiverse была найдена интересная модель, 6 кнопок, провод на 6 жил, соединитель в зависимости от вашего спекка. У меня это DIN 5.

Детали печатал на 3d принтере PLA пластиком. Модель немного поправил под свои хотелки. Кабель взял от старого джойстика SEGA.

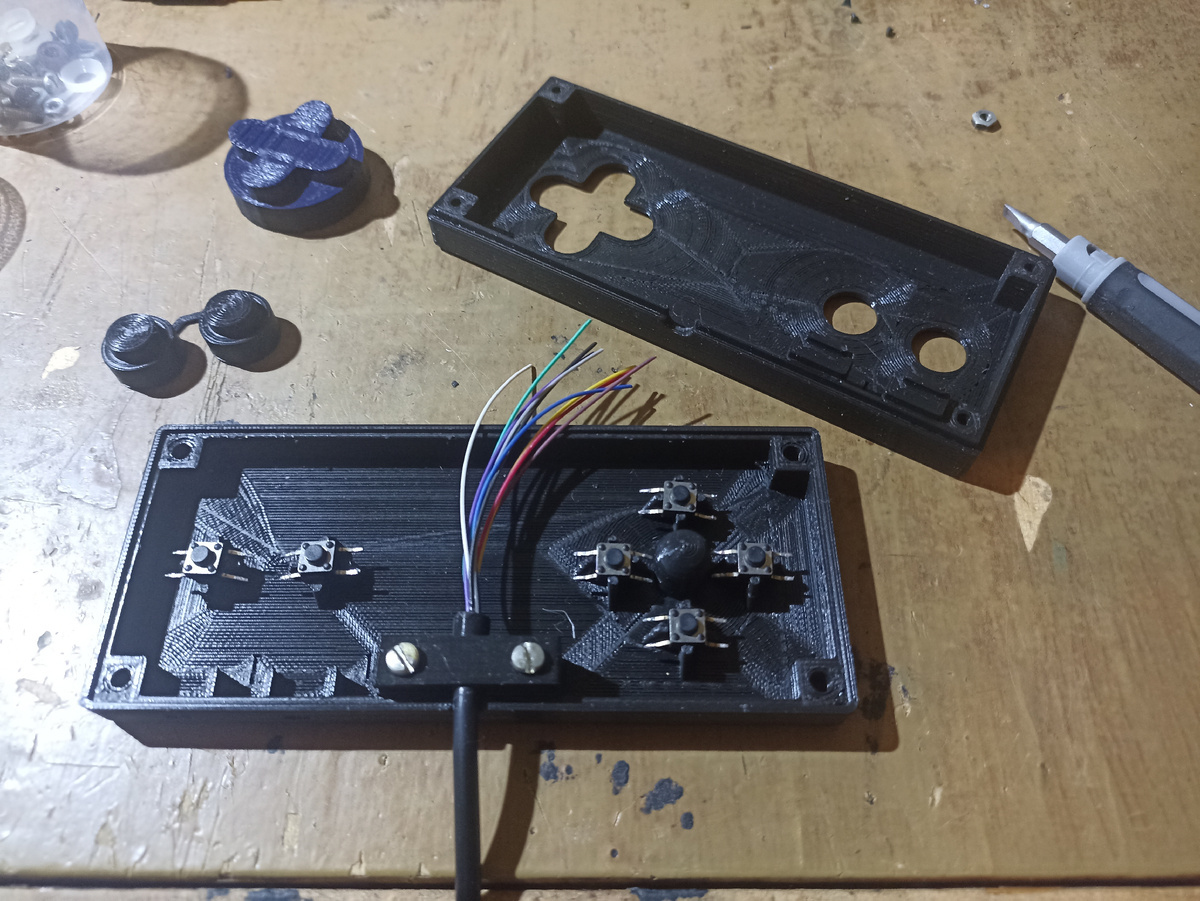

Кнопки вклеиваются в посадочные места.

Распаиваем кабель.

Распаиваем соединитель на другом конце.

И понимаю, что забыл одеть кожух соединителя 🤣. Отпаиваем, одеваем кожух, паяем все обратно. Собираем все в кучу, сборка крайне простая.

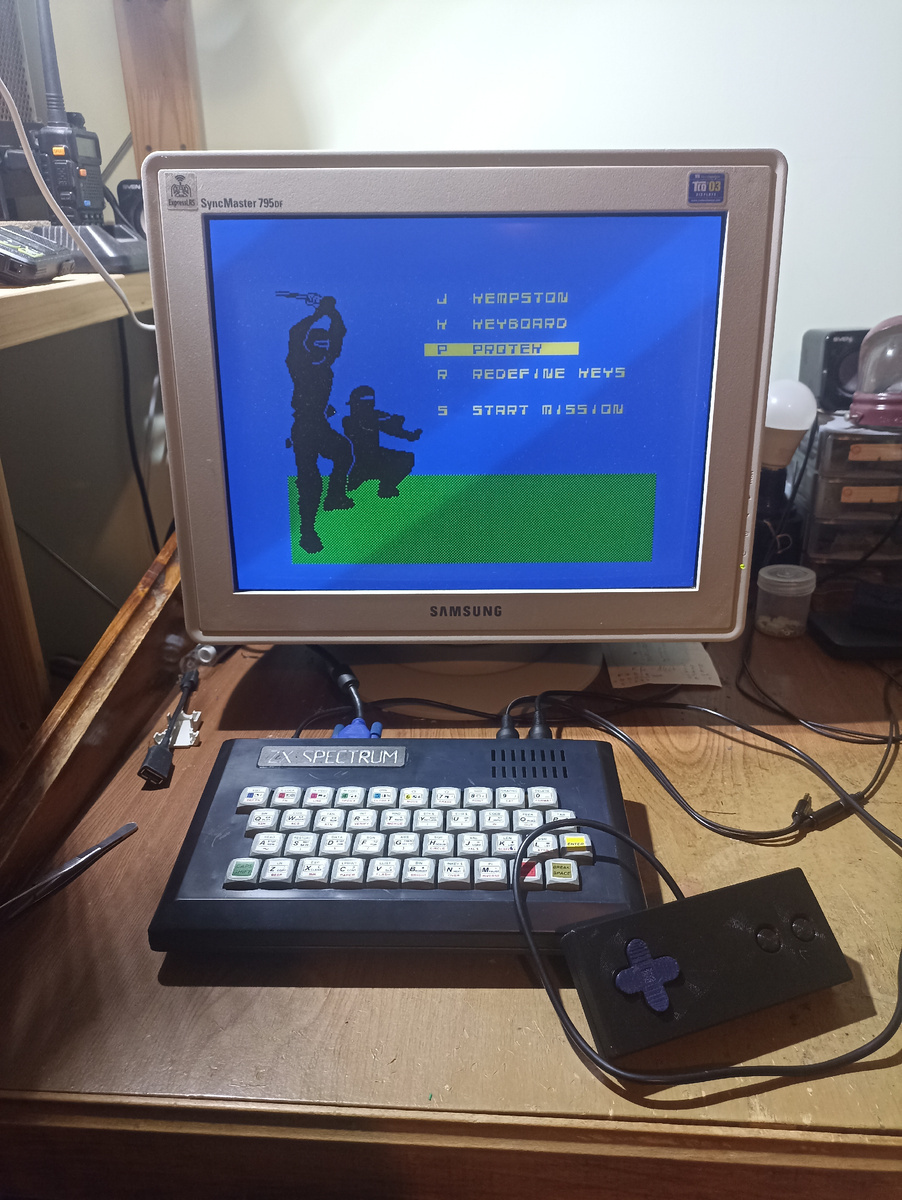

Ну и итог - играть гораздо комфортнее.

После этого понял, что идеальный вариант подключить джойстик от Sega к спекку, над этим сейчас и работаю.
