Ретропонедельник №93. Шахтный интерферометр ШИ-10
Начинаем рабочую неделю с очередного экспоната в виртуальном музее советской бытовой техники. Но, для разнообразия, это снова не бытовая железка. Надеюсь вам нравится такое разнообразие.

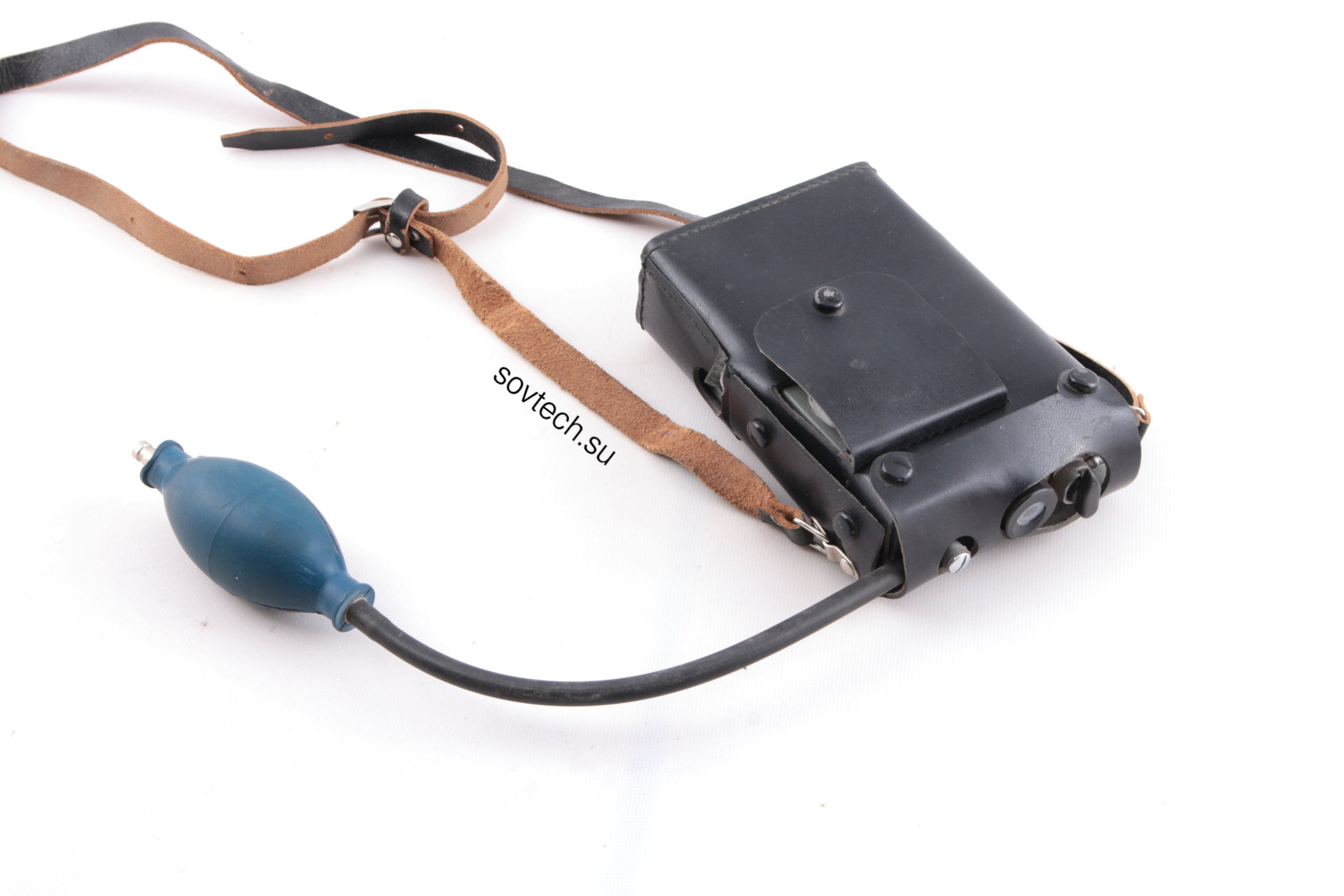

Это шахтный интерферометр ШИ-10. Прибор предназначен для измерения содержания метана (CH4) и углекислого газа (CO2) в воздухе.

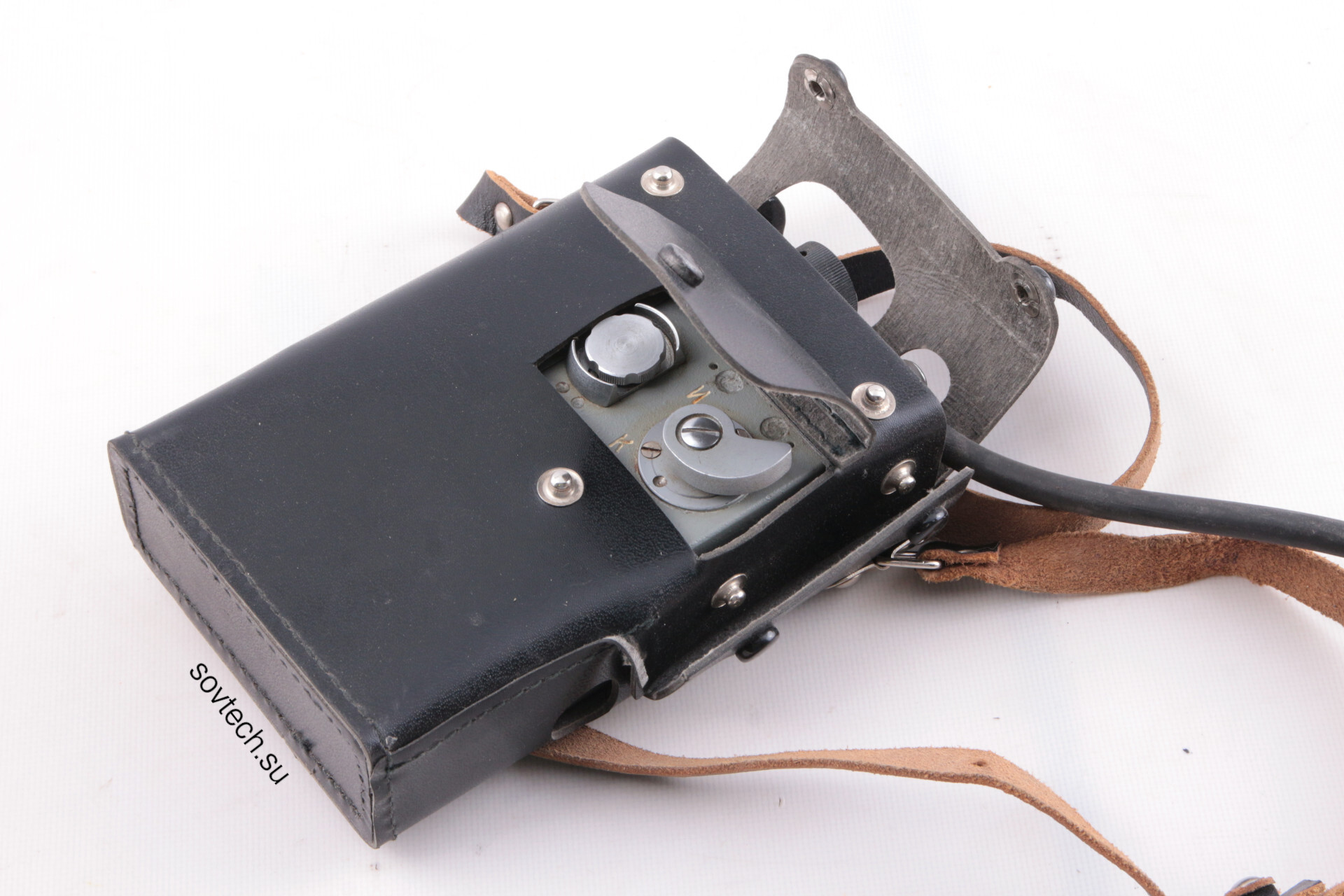

Чехол имеет клапана напротив органов управления.
Прибор основан на определении коэффициента преломления воздуха по изменению интерференционной картины. Грушей прокачивается воздух через оптический тракт. Если в воздухе есть метан - он будет преломлять свет чуть чуть иначе, и это малое изменение будет видно - интерференционные полосы сместятся.

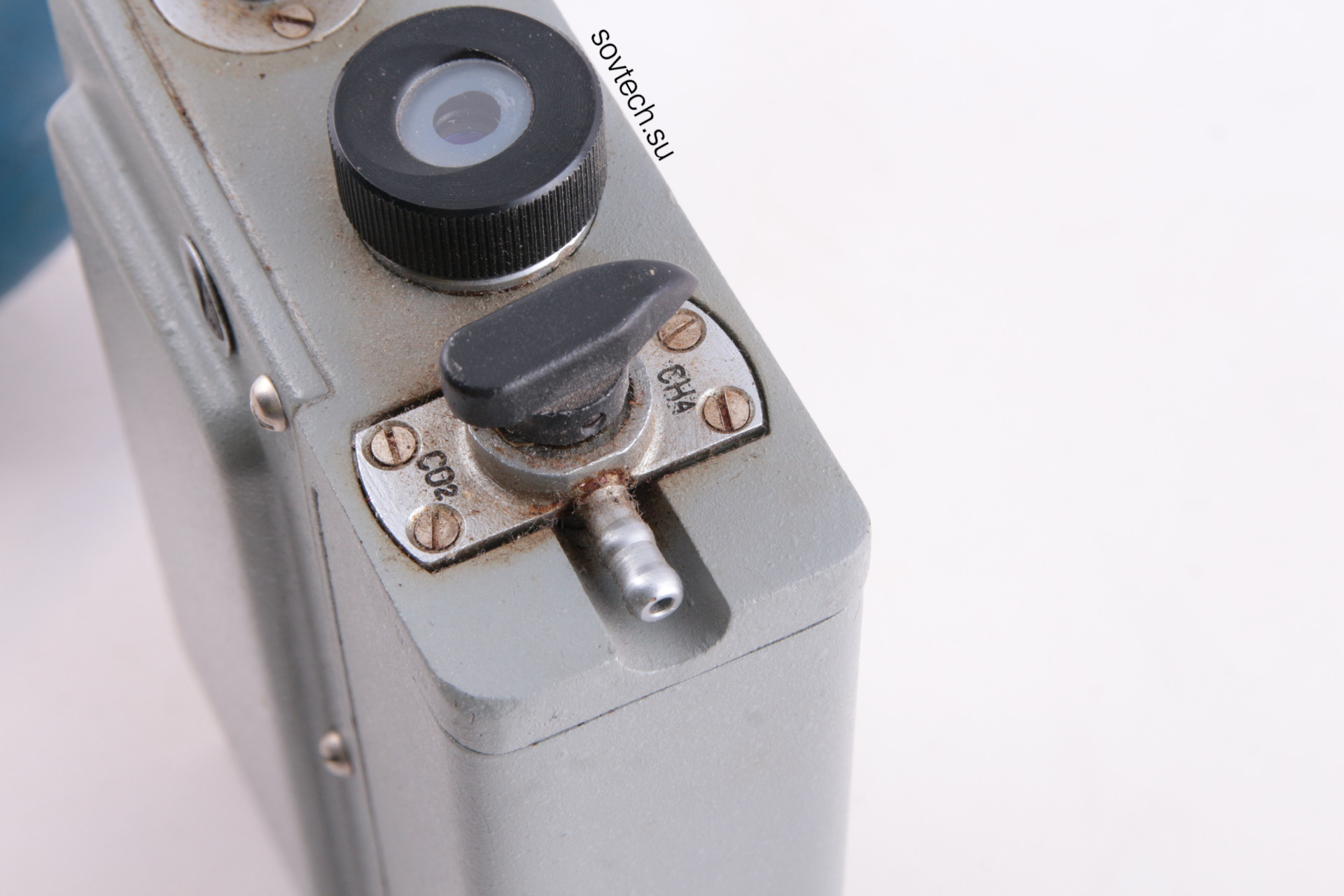

Но тут проблема - коэффициент преломления меняется не только от метана, но от водяного пара, углекислого газа тоже. Поэтому в газовый тракт прибора добавлен патрон ХПИ - химического поглотителя известкового, От водяного пара - силикагель. Для переключения режимов работы есть вентиль.
Снизу под крышкой батарейный отсек. Единственная батарейка предназначена для питания лампочки подсветки. Катушка слева - лабиринт от пыли, пока воздух прокачивается по трубке - вся пыль осядет на ее стенках.

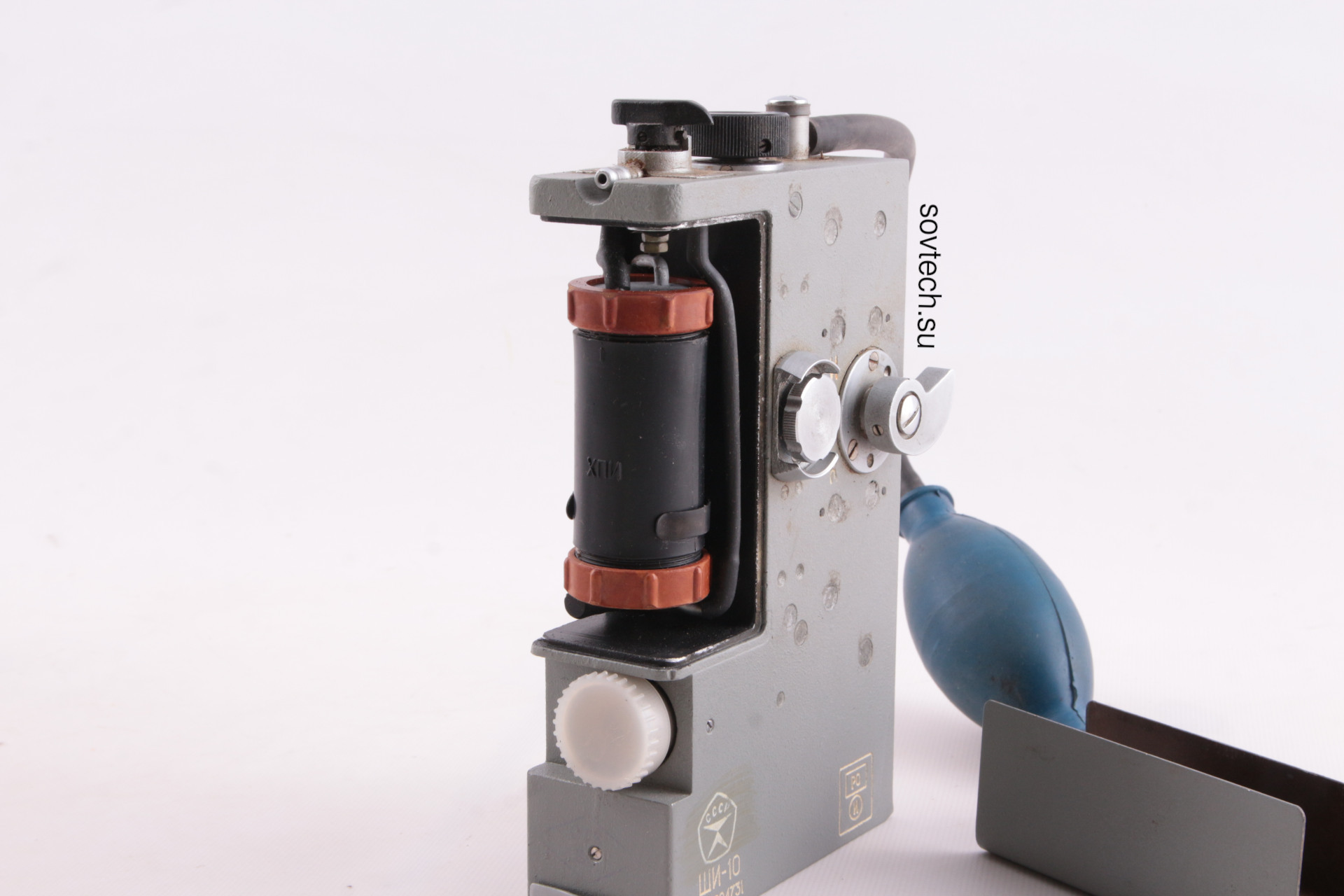

Поглотитель под крышкой, его необходимо заменять каждые 300 измерений.

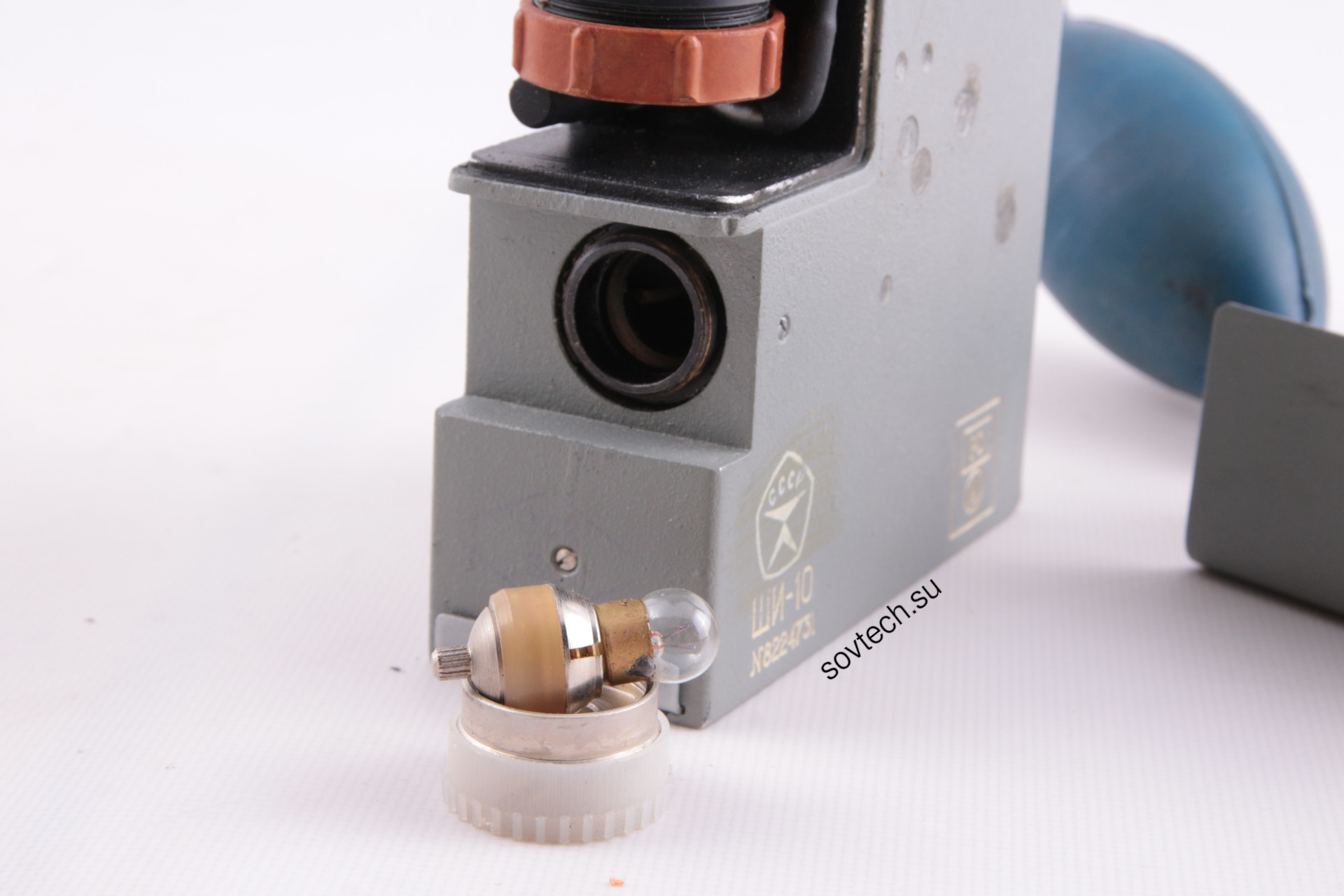

Лампочка:

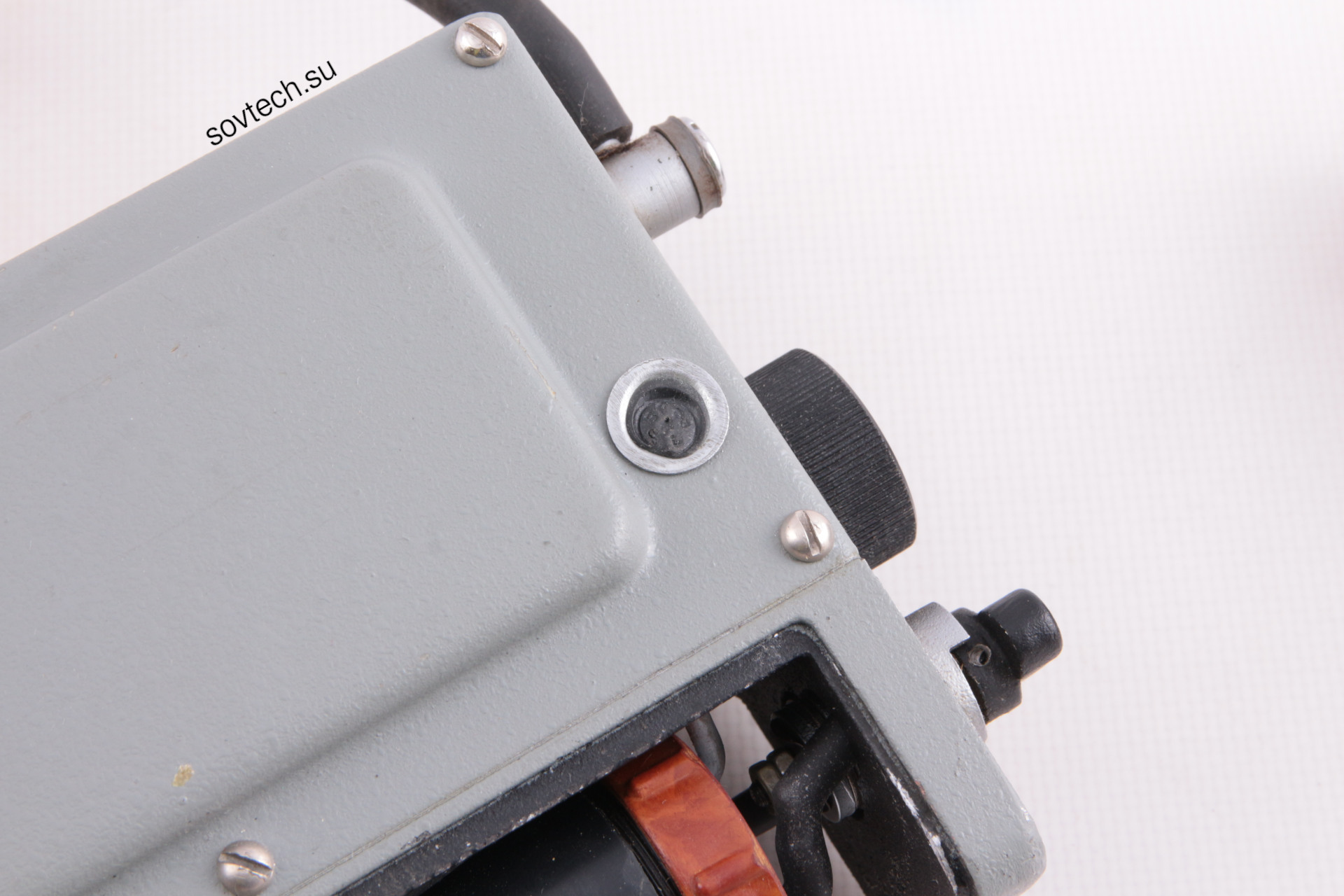

Прибор измерительный, поэтому пломба метрологической службы. Но мы для музея срываем пломбы и показываем потроха. Думаю некоторые ретропонедельники смотрят ради этого)

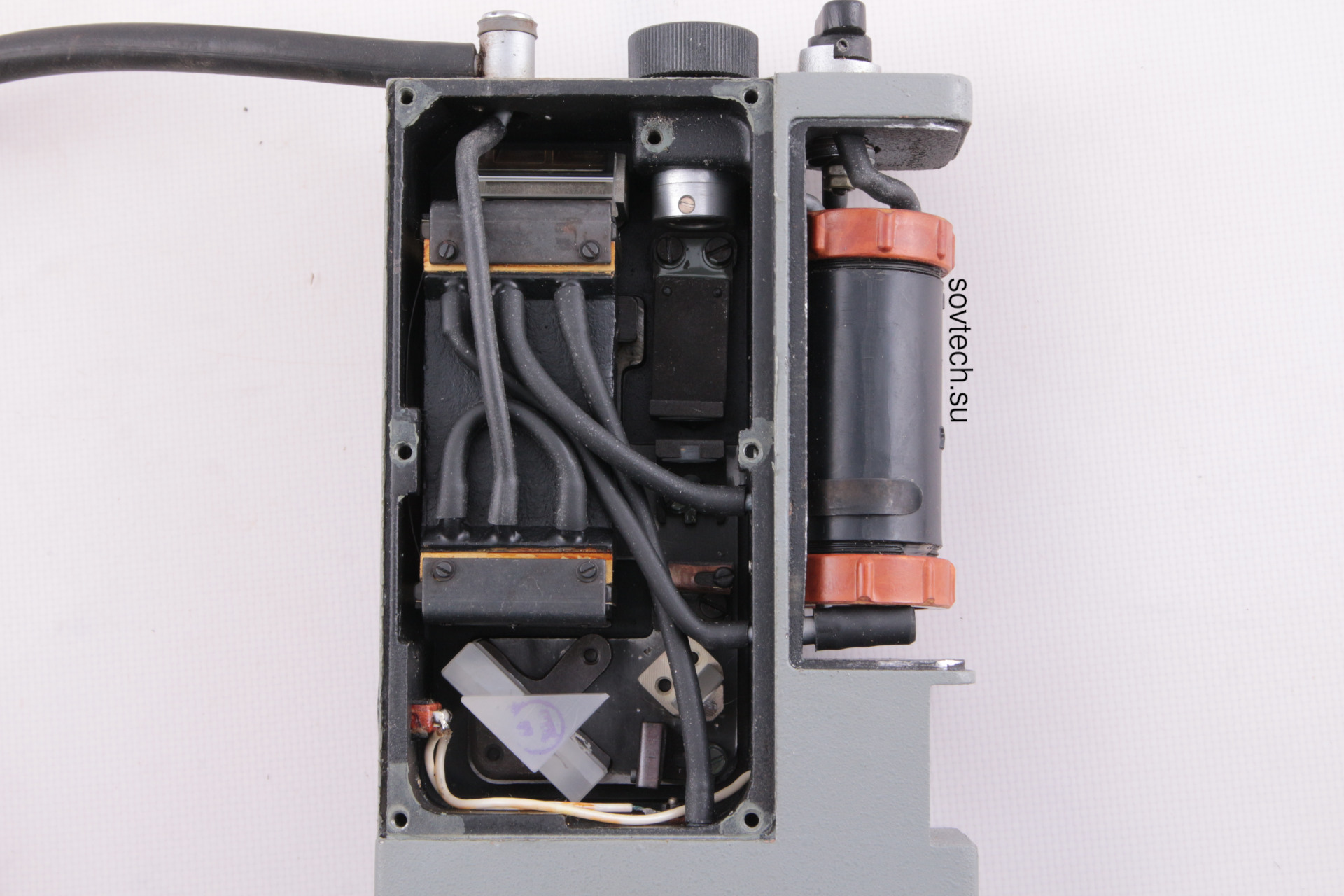

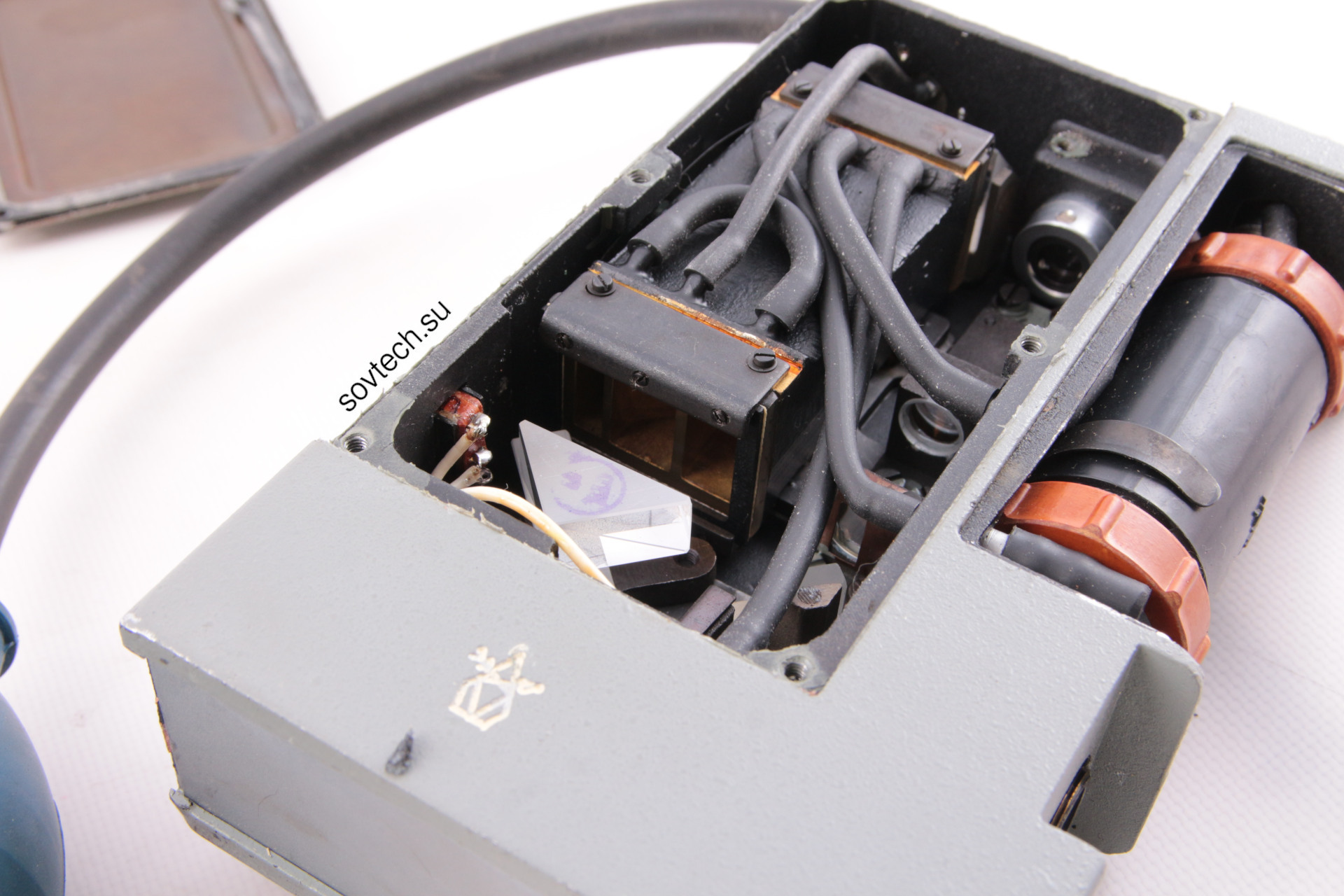

Внутри камера на три секции, призмы, отсчетный микроскоп. Подробнее: https://infoks.ru/produkty/raboty-provodimye-na-kompressornoj-stantsii/107-primenenie-shakhtnogo-interferometra-shi-11-shi-10
Вид в окуляр
