Ремонт Gigabyte 1060 gaming после грозы⁠⁠

Читателю привет

Вот с таким описанием связался пикабушник, по описанию страшновато уже, может там тыква знатная после такого, а может и нет, 50 на 50 обычно

"По дому молния херанула, бп в компе сразу на замену ушёл. Но с новым бп при подключении видюхи запускаться отказывается и уходит в защитный режим. То есть делаю вывод, что проблема в видюхе ещё. Можно как-то спасти пациента?"

Раз не включается комп с карточкой, то и я пробовать не стану

Разберу сразу для диагностики, которая скажет где проблемы

Доп питание карты явно где-то пострадало

Пострадал транзистор на одной из фаз питания ГПУ

Ставлю исправный элемент вместо дохляка

Под замену ушёл ещё драйвер этой фазы питания

Под замену пошла микруха, которая тоже убилась по 12в

Низкое сопротивление на чём-то ещё, а должно быть поболее в несколько раз точно

Было целых 0 тут, но фотка выше сильно не улучшила ситуацию

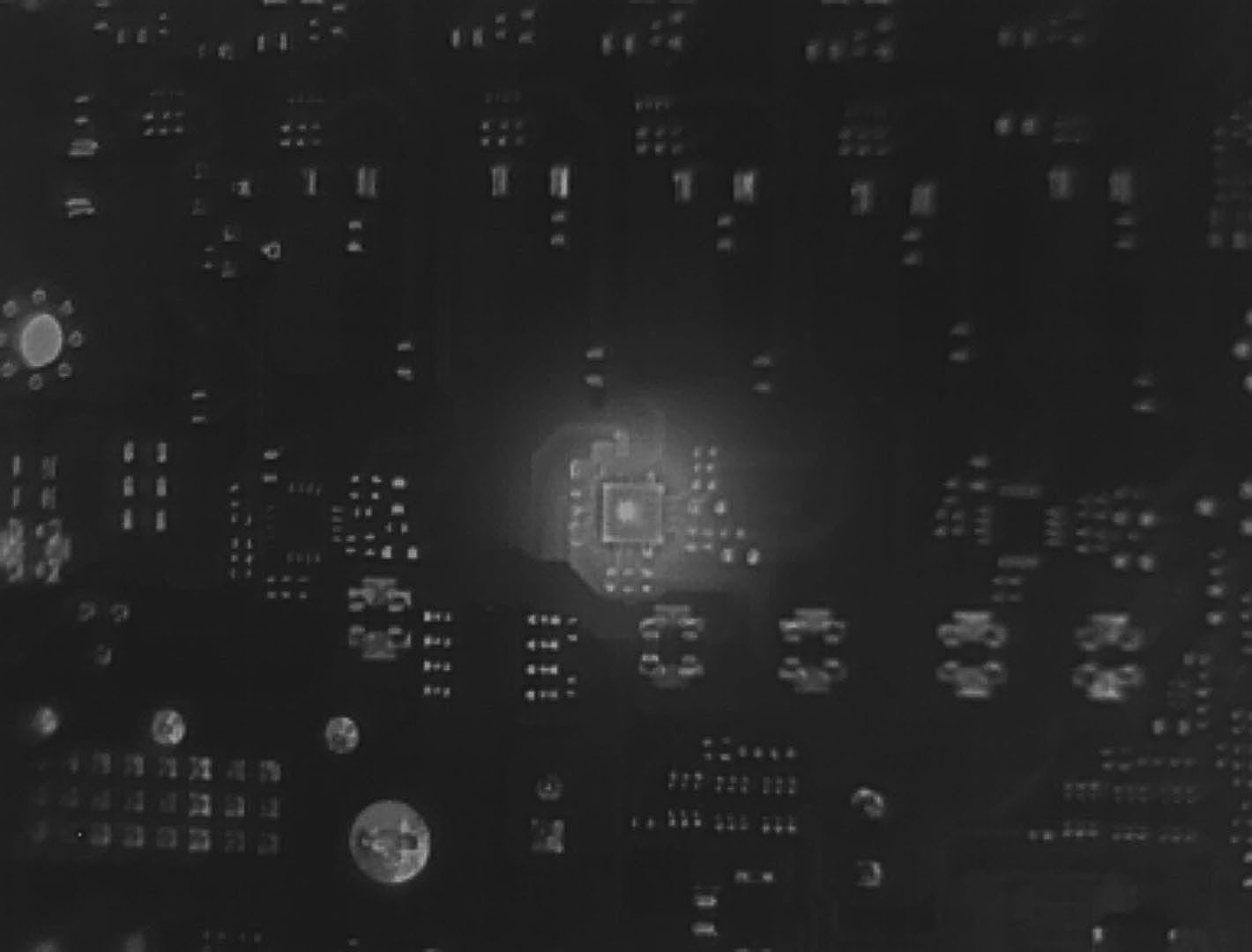

Поэтому фотошоп подскажет, что ещё тут дохлое

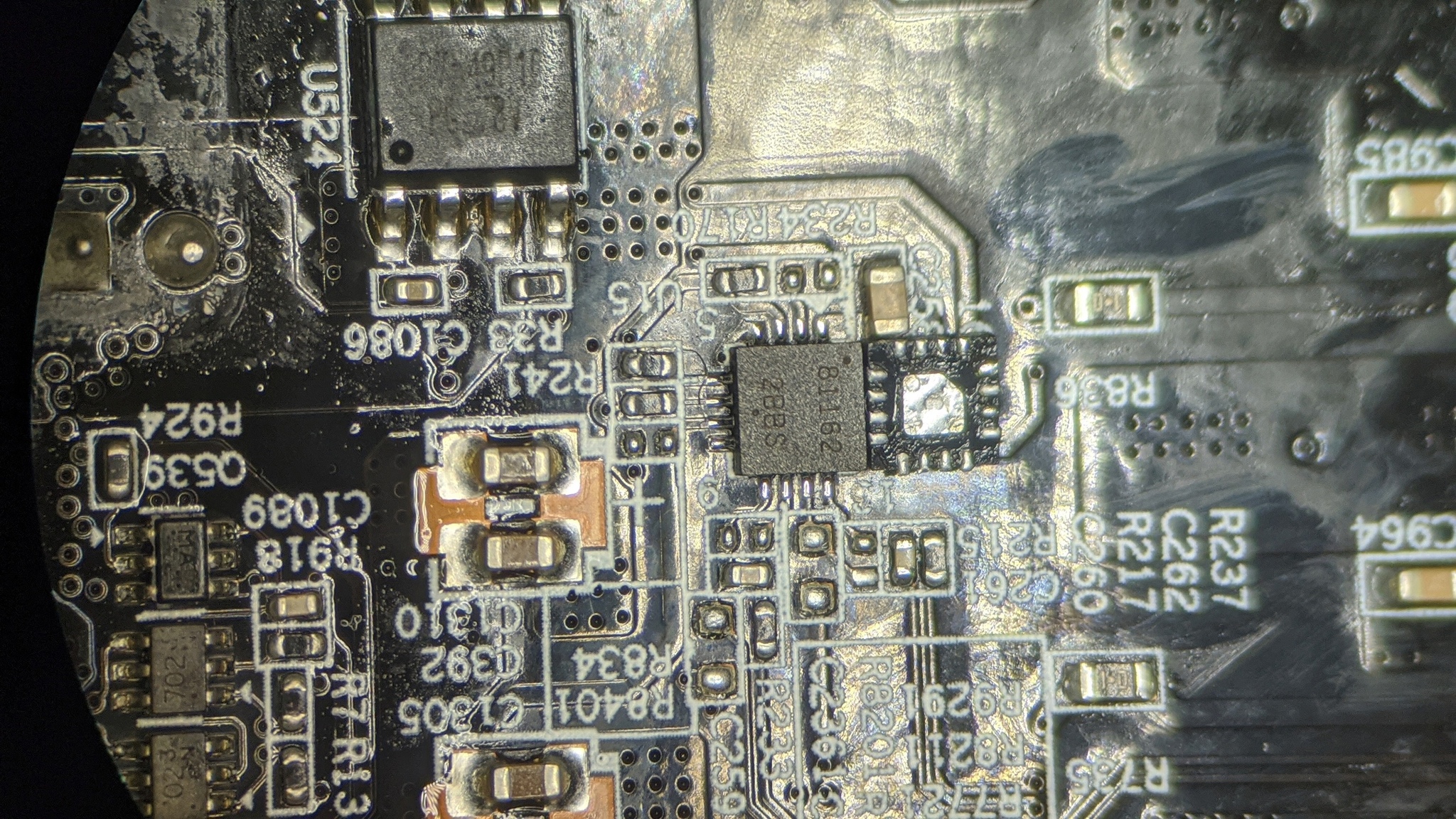

А вот и дохлый удвоитель фаз, тоже убило беднягу

А ещё ризстор по его питанию, вернее не его, а всех трёх таких микросхем суммарно, поэтому и другое место, не суть

Поменяны были все 3 таких удвоителя, но фотка сохранилась только одного из них, ну и ладно

Замена дохляков даже помогла вроде, да и питания есть теперь тоже

И вроде работает нормально даже, в бублике будет крутиться подольше обычного после такого масштаба работ

На этом ремонт всё
