Продолжение поста «Ретропонедельник №41. Автотрансформаторы АСБ-0,3 и АСБ-0,5»3
Произошла замена горелого АСБ-0.3 1962 года. На барахолке нашёлся такой же автотрансформатор 1961 года с медными обмотками в идеальном состоянии без следов нагрева и горения. Но у него чёрный карболитовый корпус был треснут. В итоге горелый преобразователь 1962 года был разобран, распаян, сам автотрансформатор отправился на выброс, а коричневый корпус был установлен на автотрансформатор 1961 года. Кстати, известны преобразователи напряжения этого же завода 1958-1960 гг. со старым логотипом, читающимся как "ЗТЗ" (Запорожский трансформаторный завод).
В таком виде он пришёл с барахолки. Слева корпус от горелого автотрансформатора. На обмотках 1961 года нет и следа нагрева и горения.

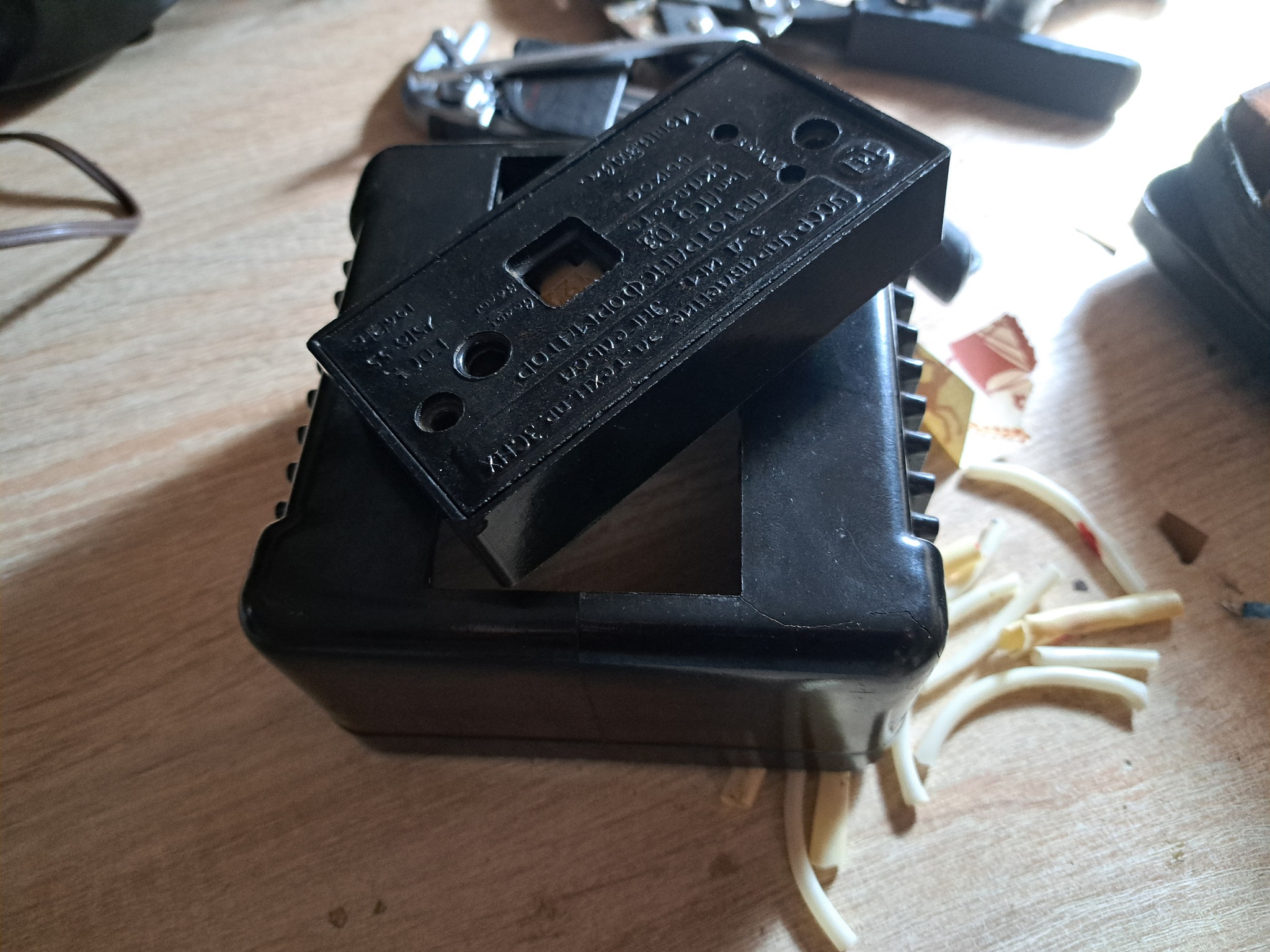

Крышка клеммной колодки 1961 года

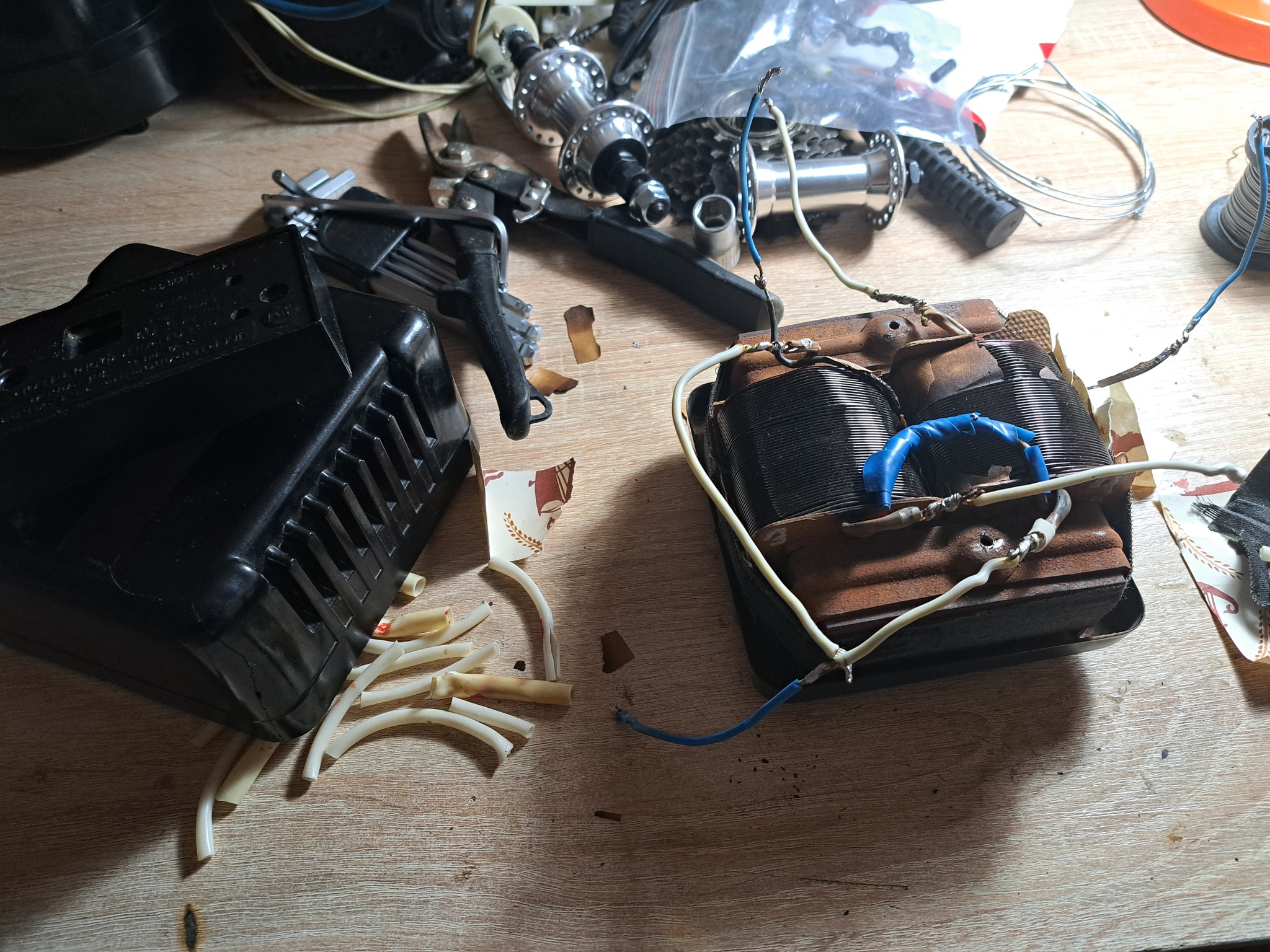

Горелый и ржавый автотрансформатор 1962 года разбирается и уходит на утилизацию... Слева треснутый корпус 1961 года
он же, сняты резиновые ножки и кембрики с проводов

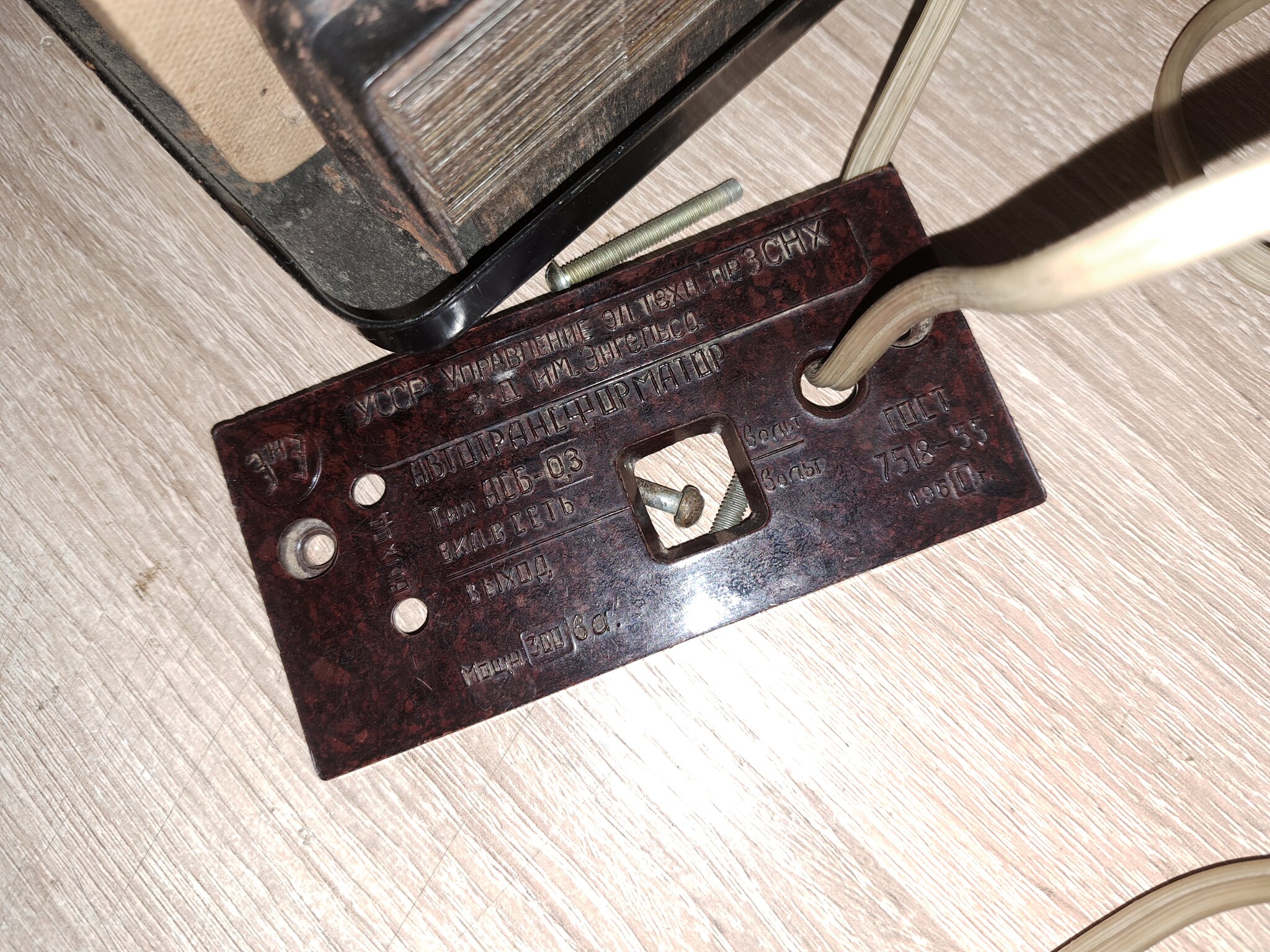

Клеммная колодка 1962 года и неисправный корпус 1961 года

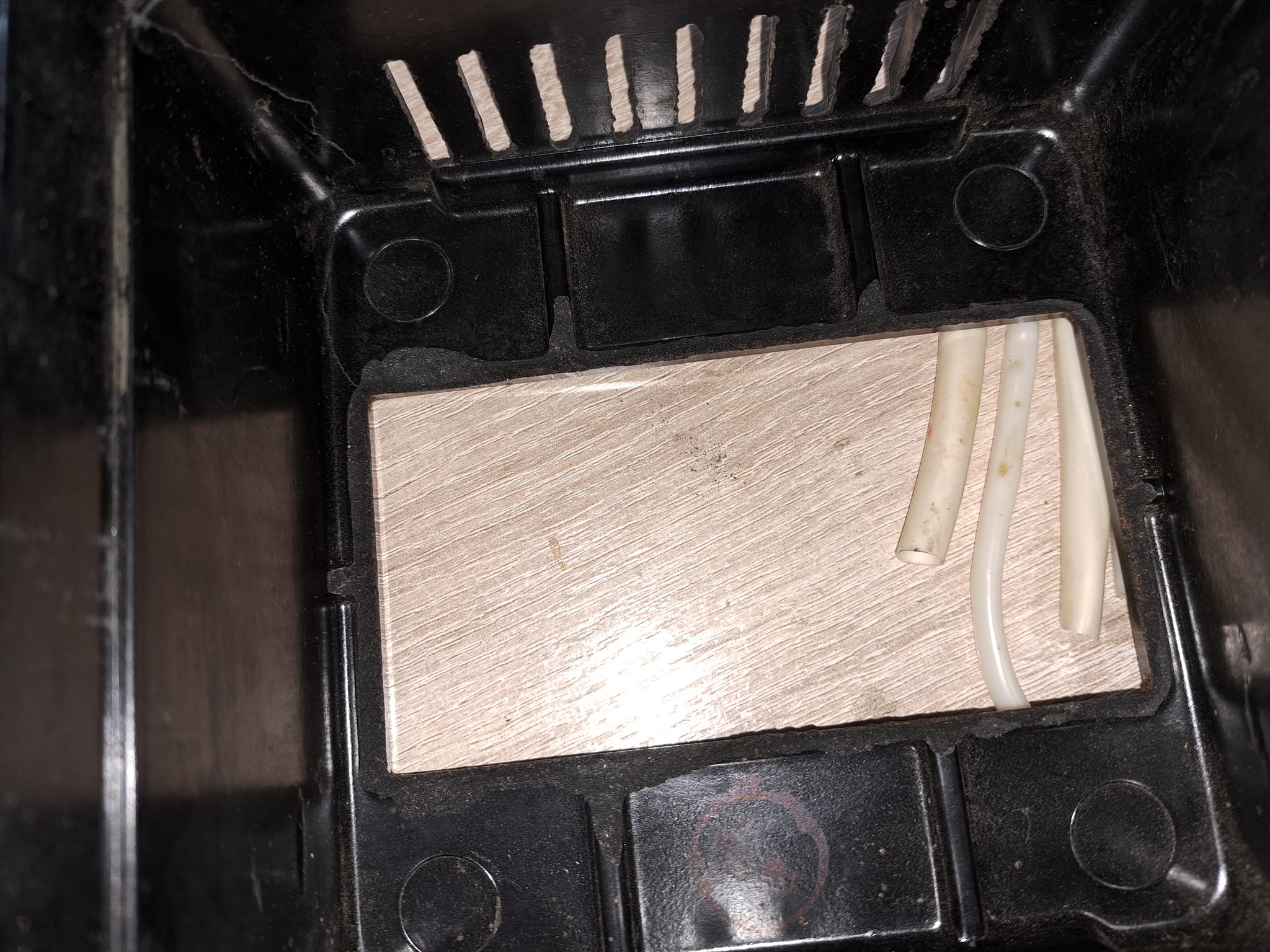

Неисправный корпус, возможно, получится вылечить эпоксидкой и листом текстолита...
Собранный автотрансформатор 1961 года, только корпус от 1962 года, всё остальное 1961 года. Коричневый шнур - не родной, родной был нормальный, но с чужеродной белой вилкой из 80-х.
Преобразователь 1961 года работает корректно, при подаче 220 выдаёт 130 вольт (это норма при холостом ходе). Проверял и переключив на повышение через ЛАТР: 110В->205В, 120В->218В, 127В->227В. Горелый же выдавал 115-120 вольт при подаче 220В, а при повышении выдавал всего 198 вольт при 120 на входе - налицо замкнувшие обмотки.
Неисправный корпус, возможно, получится вылечить, в таком случае, возможно, я найду исправный АСБ-0.3 с медными обмотками и неисправным (например, сильно разбитым) или малоценным металлическим корпусом или неисправной колодкой и соберу исправный преобразователь из оставшихся деталей (колодка + корпус).
