Починяю примусы. О вреде переходников для сим-карт - выдранные контакты.⁠⁠

Доброго дня уважаемому сообществу!

Сегодня речь пойдет о такой проблеме, как отоварнные контакты на сим коннекторе.

Наиболее вероятной причиной является использование переходников, а чаще всего - "огрызков" от сим. К примеру, у вас-  нано-симка. А слот в новом теелфоне - под микро. Что чаще всего делают? правильно, берут остаток от симки, и вместе с ней вставляют в слот. Вставляется оно хорошо. А вот вытаскивается... Не всегда удачно.

Сегодняшний наш пациент - alcatel idol 4.

Вот его вид изнутри -

С уже снятой крышкой. Ну, и материнка с обратной стороны -

Вот тут-то нас и ждет веселье:) Как видно, слот под симку и флешку закрыт. Стальной пластиной.

С обратной стороны - так же все закрыто, т.е. пытаться выпаять закрывушку феном - на 95% убить аппарат.

Но мы легких путей то не ищем)

По согласованию с владельцем аппарата, в крышке лотка симки-флешки было прорезано отверстие, через которое нам предстало следующее -

Оторван контакт, отвечающий за обмен данными между тушкой и сим-картой.

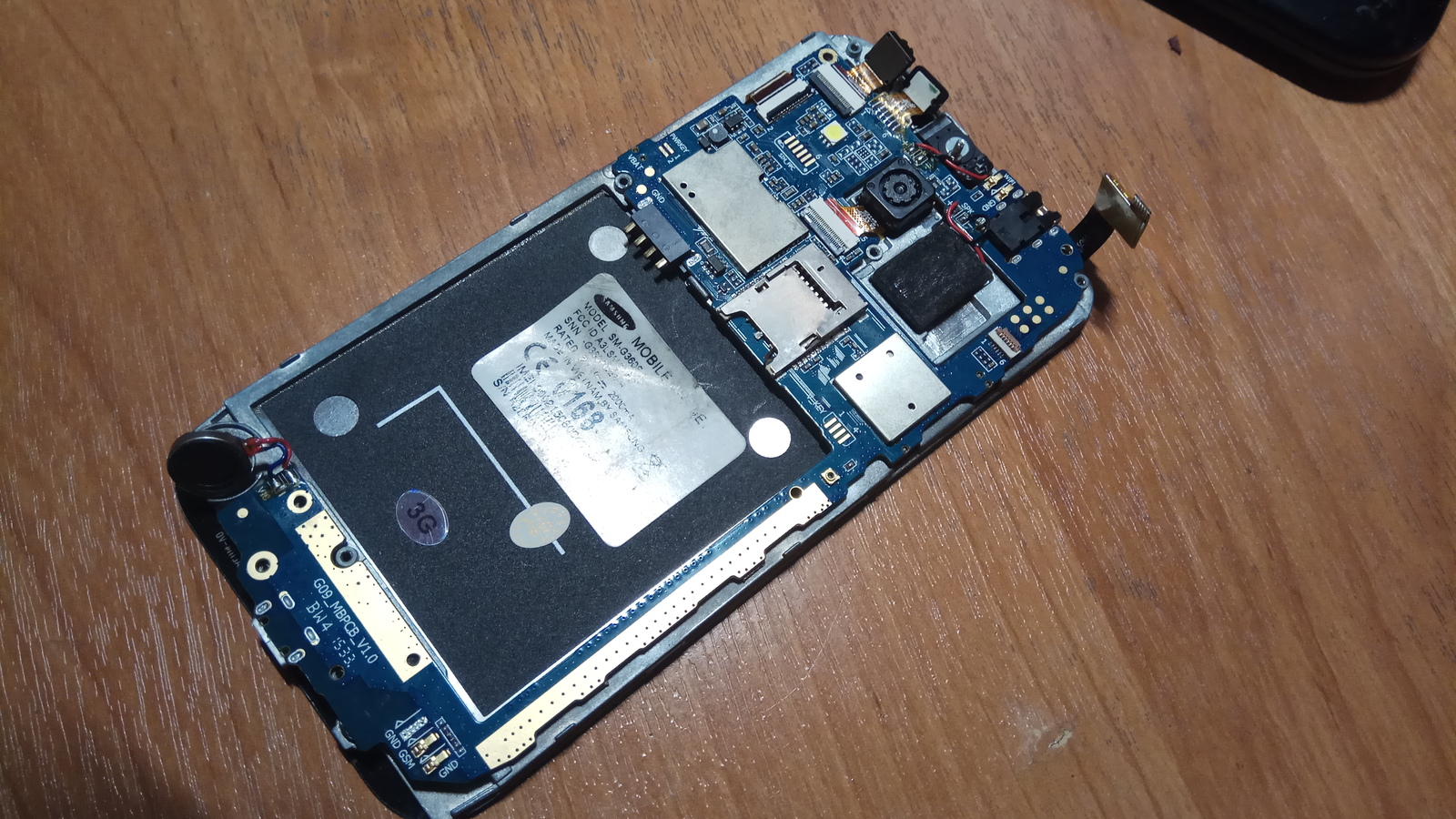

Что-ж... Берем донора -

Это китайский псевдосамсунг, совсем мертвенький)

и из него отламываем похожий контактик.

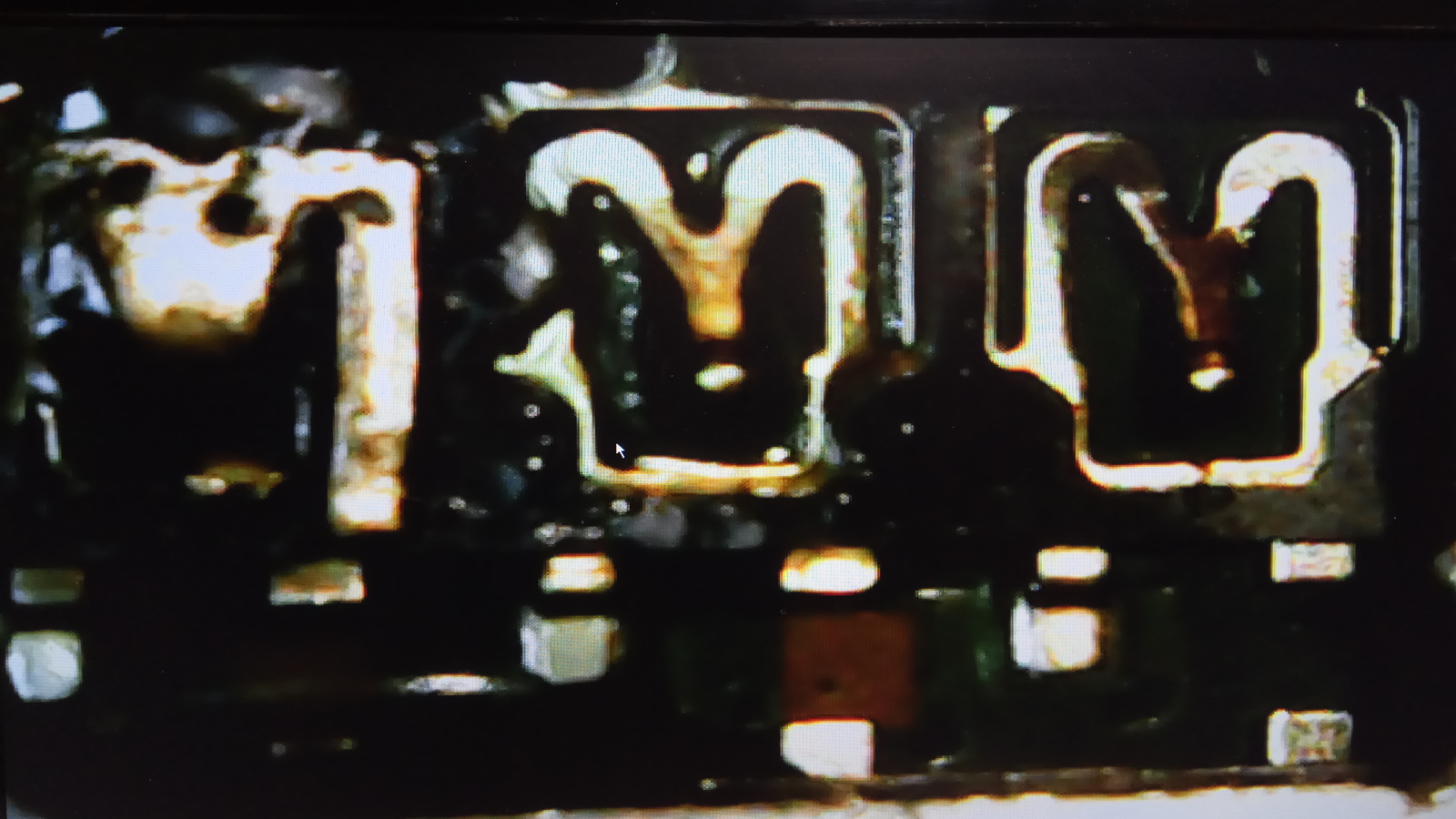

Путем долгих мучений, припаиваем на место оторванного -

Получается не совсем "как с завода", но и снаружи сего действа не видно.

Вариантов не много - либо так, либо менять материнку, а это дорого)

Собираем на соплях, вставляем симку, тестим -

Значок сети появился, буковка Н горит, все ок) тестим все "способности" - микрофон, камера, связь, дианмики, и  т.п.) собиираем.

Раз 30 елозим туда-сюда симкой, все ок.

Единственный мой совет владельцу аппарата - не вставлять пустой лоток в аппарат. Зазоры там минимальные, мало ли что ... дабы не выломать новый контакт.

Ну, и из легкого - приносили 4S - модуль потух совсем от удара в верхнюю часть, но тут несложно -

Замена битого модуля и динамика)

И вот такой вот сасунг i9300 (S3) -

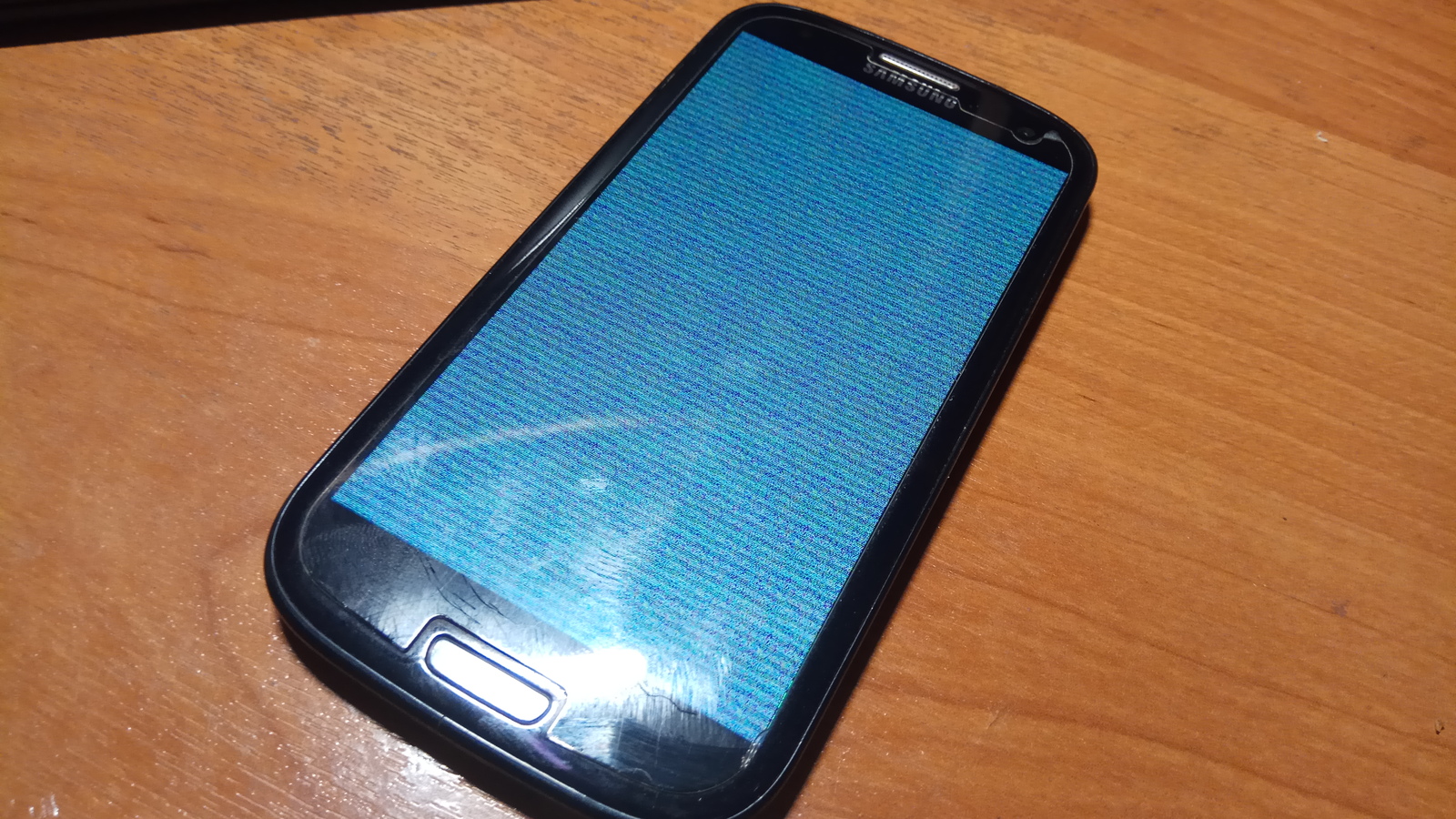

C вот такой вот картиной маслом)

Плюс ко всему он до этого не шился, почему бы?

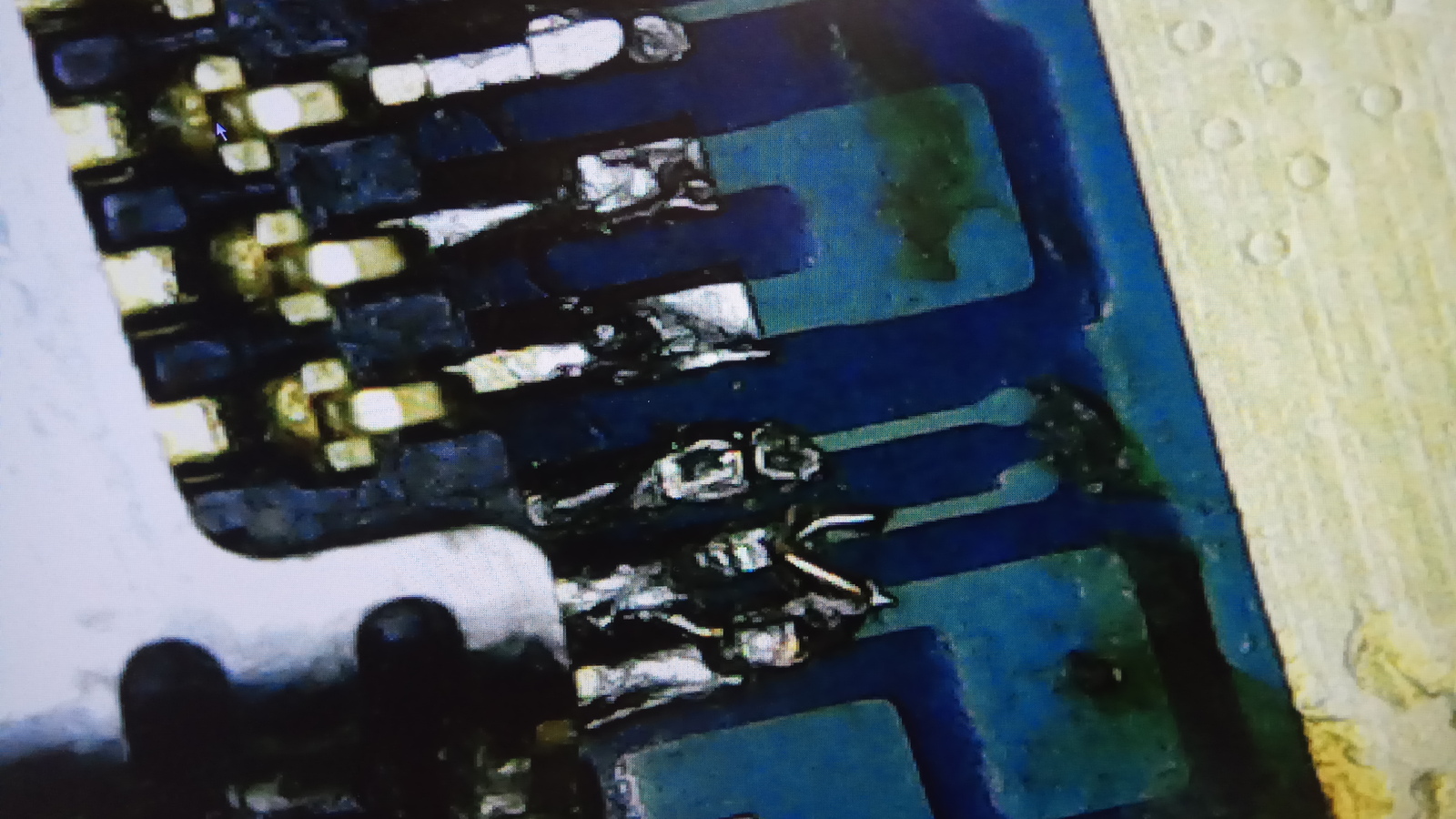

А вот почему. Разъем оторван, да еще и закорочены контакты.

Ну а по артефактам - так то проц/видюха отваливаются, перекатывать смысла нет, ибо дорого. Проще исправную материнку приобрести, об этом в следующей части:)

Всем спасибо за внимание, и до новых встреч в эфире.

Ну, и по традиции - замыленная фраза, но все же - я не работаю в сц, а все это - хобби:)
