Очередная ножеточка⁠⁠

Всем привет!

С вами на связи специалист по дендрофекальному инжинирингу. Сегодня мы с вам будем делать кормушки! На самом деле нет 😊

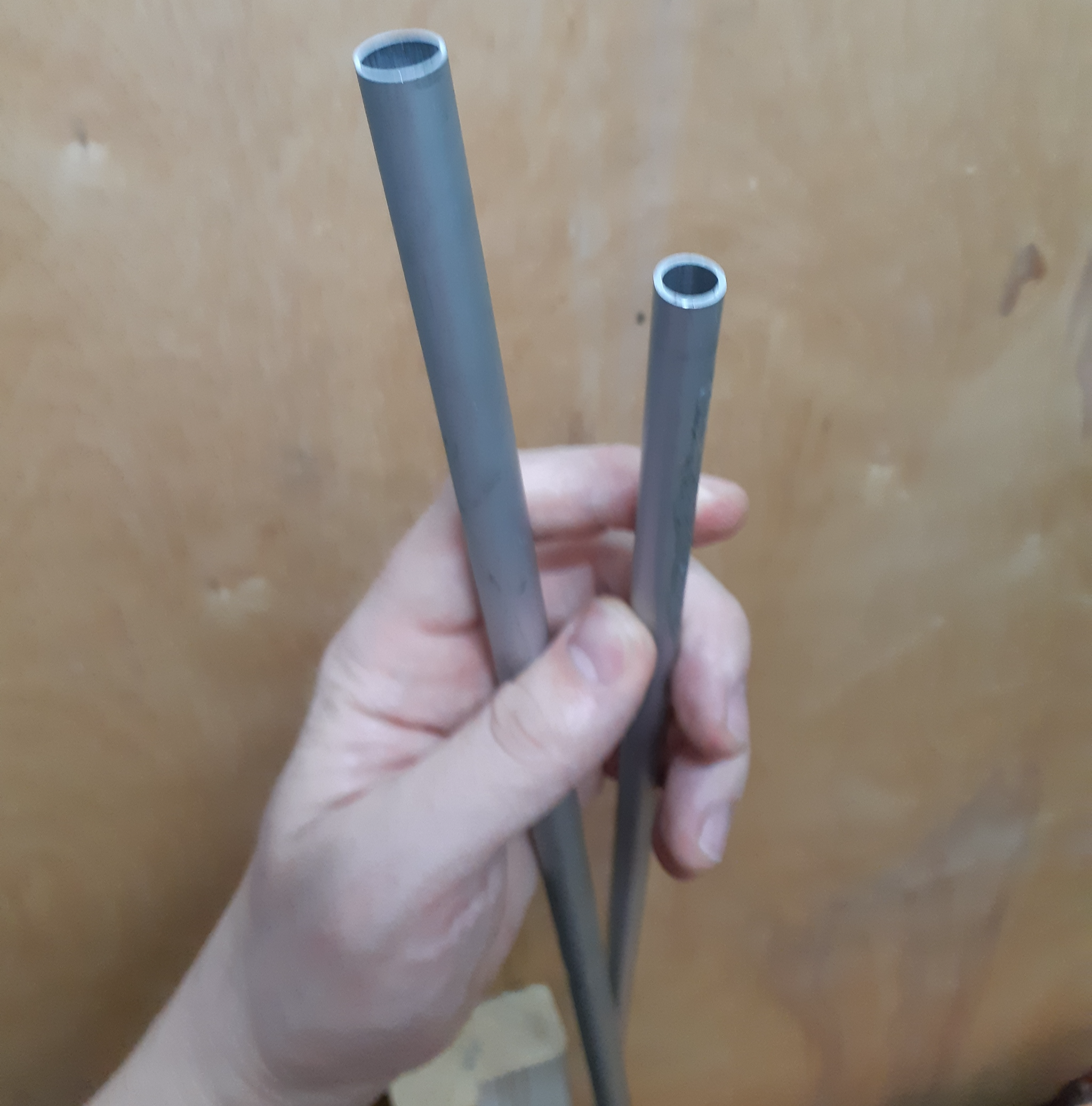

Итак. История следующего рукоблудия началась с... помойки. Однажды я ходил-бродил по улице и увидел в мусорке замечательные алюминиевые трубочки. Одна чуть больше и внутрь её аккуратно вставлена вторая. Внешний диаметр большой трубки 12 мм, маленькой 10. Ну это ли не чудо? Достал, покрутил-повертел и понял, что не могу оставить такое сокровище. В хозяйстве, как говориться, “бычий хуй-верёвка”. Куда их пристроить я пока не понимал, но сохранил.

Шли недели, месяцы, весна сменила зиму и я вдруг осознал, что нет в моём доме чудо точилки для ножей! Вот в неё-то и попытаемся превратить те самые трубки.

ТЗ простое. Так как места для хранения приблуды дома попросту нет, нужно соорудить нечто максимально компактное, ну либо разборное, что предпочтительней. Второй момент: изделие должно состоять из того, что есть под рукой. Купить, знаете ли, все всё могут. Но времена нынче не простые, так что экономия наше всё.

Роликов и инструкций по созданию точилок примерно 1,5-2 миллиона в этих ваших интернетах, так что принцип работы объяснять не буду. Должно получиться нечто подобное:

Красными стрелочками показано, что куда должно уметь двигаться и вращаться. Снизу слева точило и крепление для ножа.

Погнали искать запчасти по дому.

Сначала планировал соорудить шарнирный механизм на подшипниках. Очень удачно на балконе обнаружил основание от старой детской кроватки с механизмом качания. А там мама дорогая! И подшипники и болты и гайки забивные! Снимаем, разбираем.

Далее ищем всякие деревяхи правильной формы для шарнира. Для этого взрываем корзинку у детей со всякой ерундой.

Когда-то уезжал с длительную командировку, настолько длительную, что семью пришлось забрать с собой, и на время отсутствия квартиру сдавали. Дабы не перевозить газель вещей, сложили их в кладовку и закрыли на навесной замочек. Ценного всё равно ничего не было, так, для видимости. К чему это я? Открутил от дверей кладовки петельки, очень уж удачно они на роль фиксатора ножа подходят.

Полез доставать запылившуюся дрель из-под ванны, обнаружил чудесные болты с гайками, которые остались от обслуживания белого трона. В дело.

Единственной недостающей деталью осталось основание всей конструкции. Она должна быть прямая, широкая, чтоб быть устойчивой, длинной, чтоб хватало хода направляющей точила...

Эврика! На кой ляд нам отдельное основание, если есть столешница, которую совсем не жалко продырявить в паре мест? Решено. Будет сборная конструкция прямо на рабочем столе.

Вот что по итогу намели по сусекам дома.

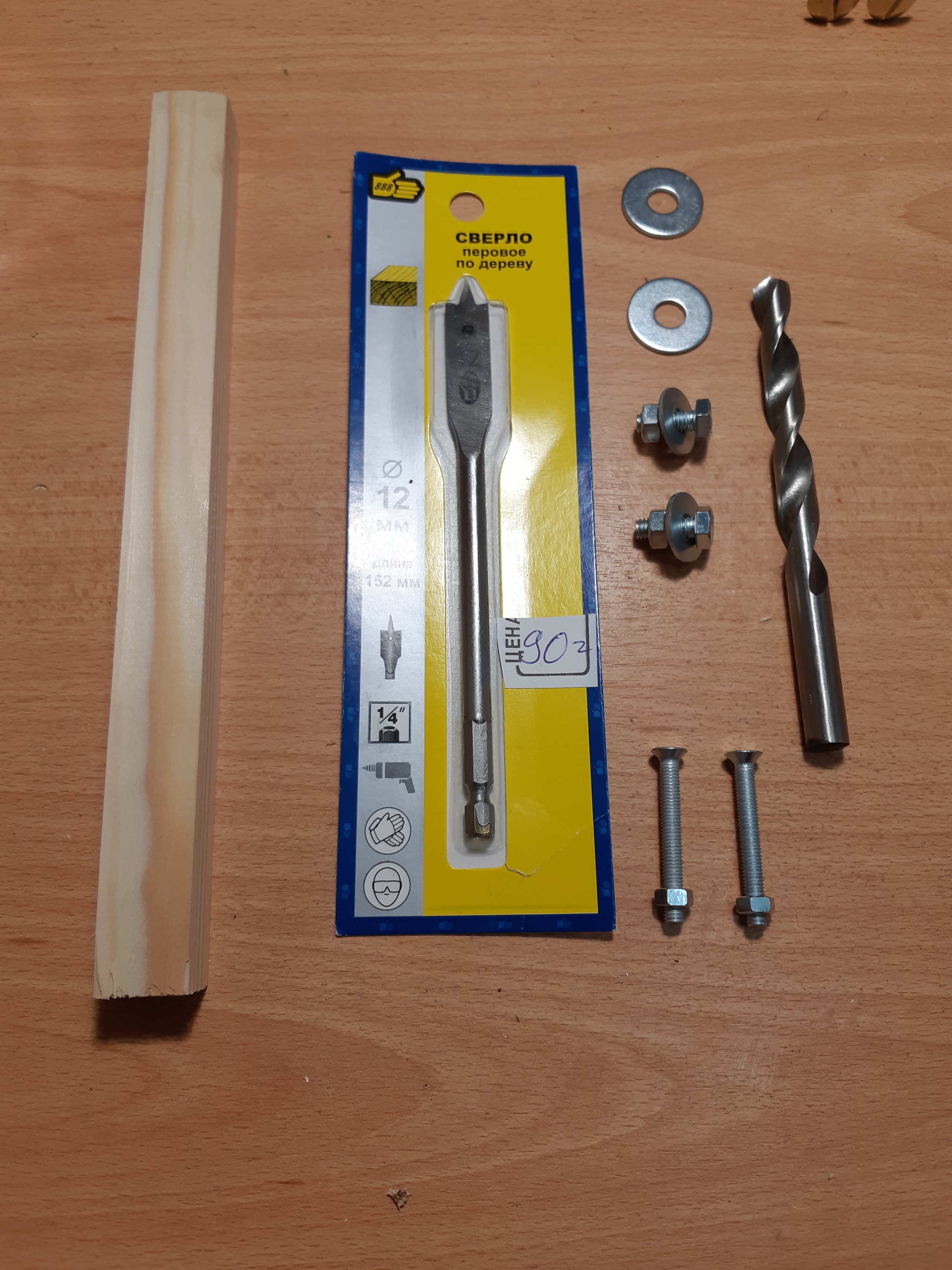

Так как до сих пор не обзавёлся жестяной баночкой из под кофе Nescafe с болтами и гайками, пришлось всё-таки сходить в магазин. Заодно приобрёл свёрла недостающих диаметров (12 и 10 мм).

Точило, для экономии денежных средств (ну не покупать же новомодные камни на маркетплейсах за овердохуя денег!), решаю сделать из деревянного бруска, путём наклеивания на его грани шкурки разной шероховатости. Сверлю отверстие диаметром “в натяг”, насаживаю брусок на маленькую трубку. Натяга достаточно для надёжной фиксации.

Найденные деревяхи оказались слишком тонкими для подшипников, так что подшипники моем, смазываем и сохраняем для следующих идей. Кстати, если вдруг решите мыть подшипники путём взбалтывания в растворителе в некой ёмкости, не берите стеклянные банки. На этот раз обошлось, руки не пострадали.

Сначала соберем шарнир. Для этого сделаем два блока, каждый из двух квадратиков, и соединим блоки меж собой болтом с гайкой. Люфт будет не значительный, скольжение достаточным. Попутно дорабатываем шкуркой отверстия для плавного скольжения.

После того как детали обоих блоков соединены между собой, заклеиваем вторые половины любимым многими цианакрилатным клеем.

Изначально планировал сделать в блоках отверстия разных диаметров под большую и маленькую трубку соответственно. Но после сборки обнаружил, что меленькую трубку, которая при работе должна свободно скользить в блоке, иногда закусывает от трения с деревяхой. Сделал отверстие больше, вырезал и запрессовал втулку из большой трубки. Проблема решена, всё работает как надо, без нареканий.

Примеряем петли к имеющимся брускам, чтоб понять, смогут ли они фиксировать ножи, а так же, как они будут крепиться к столешнице.

Чики-пики!

Осталось придумать как фиксировать вертикальную трубку в столешнице, а также шарнир на заданной высоте. Изготовим фиксаторы из тех же квадратных деревях. Проблема оказалась в том, что при попытке запрессовать гайку в деревяху, получалось следующее.

Временно закрутим болты без гаек, предварительно засверлившись меньшим от болта диаметром. Болт сам себе нарежет резьбу и сможет зафиксировать стопорную говногайку. Повторюсь, решение временное, в конце поста расскажу, что планируется исправить.

Сверлим отверстия в столе. Тут всё “на глазок”. Главное, чтоб у точила был достаточный ход и чтоб вертикальная направляющая была как можно дальше от ножа. Ну там геометрия всякая, углы-хуеглы, в общем вы и так всё понимаете если дочитали до этого места 😊

Кстати, несмотря на то, что последующие испытания показали достаточную надёжность фиксации ножа одним фиксатором, сделаем отверстия под два фиксатора. Больше не меньше, как говориться, вдруг пригодится.

Всё готово. Собираем, испытываем.

Остаётся наклеить шкурку. Самая тривиальная из задач.

В заключение. В конструкции несколько больших недостатков.

1. Вертикальная направляющая люфтит. Нужно её более жестко фиксировать к столешнице. Решаемо.

2. Фиксаторы на вертикальной направляющей откровенное говно. Фиксируют недостаточно надёжно, и форма мешает нормальной работе шарнира. Тоже можно исправить

Время позднее, предвыходной вечер закончился, шуметь уже нельзя, а значит доработки конструкции откладываются на неопределённый срок. В следующем посте попробую всё закончить и провести те самые испытания с нарезкой бумаги, бритьём руки и радостным улюлюканием.

Спасибо всем, кто дочитал, ставьте лайки, подписывайтесь на мои каналы в социальных сетях, ссылочки будут в описании (нет, и вообще фу такими быть)!
