Обзор портативного осциллографа Hantek 6022BL⁠⁠

Просьбы услышал - для тех, кто не любит видео, публикую текстовую версию обзора.

Герой сегодняшнего обзора - USB-осциллограф Hantek 6022BL.

Кратко про характеристики (всё равно никто это не читает):

1. Два канала с полосой пропускания до 10 МГц, но фактически корректно работает до 2 МГц, дальше меандр уже больше синусоида, чем меандр;

2. Частота дискретизации 48 Мвыб/с при работе с одним каналом, 24 с двумя;

3. Максимальная амплитуда 4.5 В (но это не точно, так как на корпусе есть пометка рядом с разъемами для щупов +-35 VDC VAC, это будет видно на следующем фото);

4. Логический анализатор до 10 МГц с частотой дискретизации в 48 МГц.

Комплектация и сборка

Комплект самодостаточен - есть всё чтобы сразу начать работу (это пока мы не захотим установить драйвера). Щупы обычные, не шлак и не прям уж мусор. Перемычки тоже.
А вот быстрозажимные коннекторы не самого лучшего качества - при первом использовании один просто рассыпался у меня в руках.

Отдельно хочется сказать про USB провод. Я не смог найти информации, для чего ему нужны 2 USB разъема для подключения к ПК, но вероятно один используется для работы осциллографа, а другой для логического анализатора (но это не точно). Если кто знает - поправьте меня, пожалуйста, в комментариях.

По поводу качества сборки у меня вопросов нет - следов флюса на плате нет, за это спасибо. Единственный момент, который вызвал вопросы - входной высокочастотный тракт, который, судя по шелкографии, должен быть закрыт экранирующей пластиной, но её почему-то нет.

Теперь самое интересное: Софт и драйвера

Пункт 1: Драйвера

Я потратил 2 часа, чтобы найти рабочие драйвера на 11 винду. Нет, дело не в том, что их нигде нет. Просто нужно внимательнее смотреть, что качаешь. Я упорото упорно пытался установить драйвера для BL6022 (это такой же осцилл, но без логического анализатор) и долго не мог понять, почему ничего не работает. Но спустя час до меня дошло и я скачал наконец то, что нужно. На всякий случай, в самом низу я приложу ссылку на драйвер и софт.

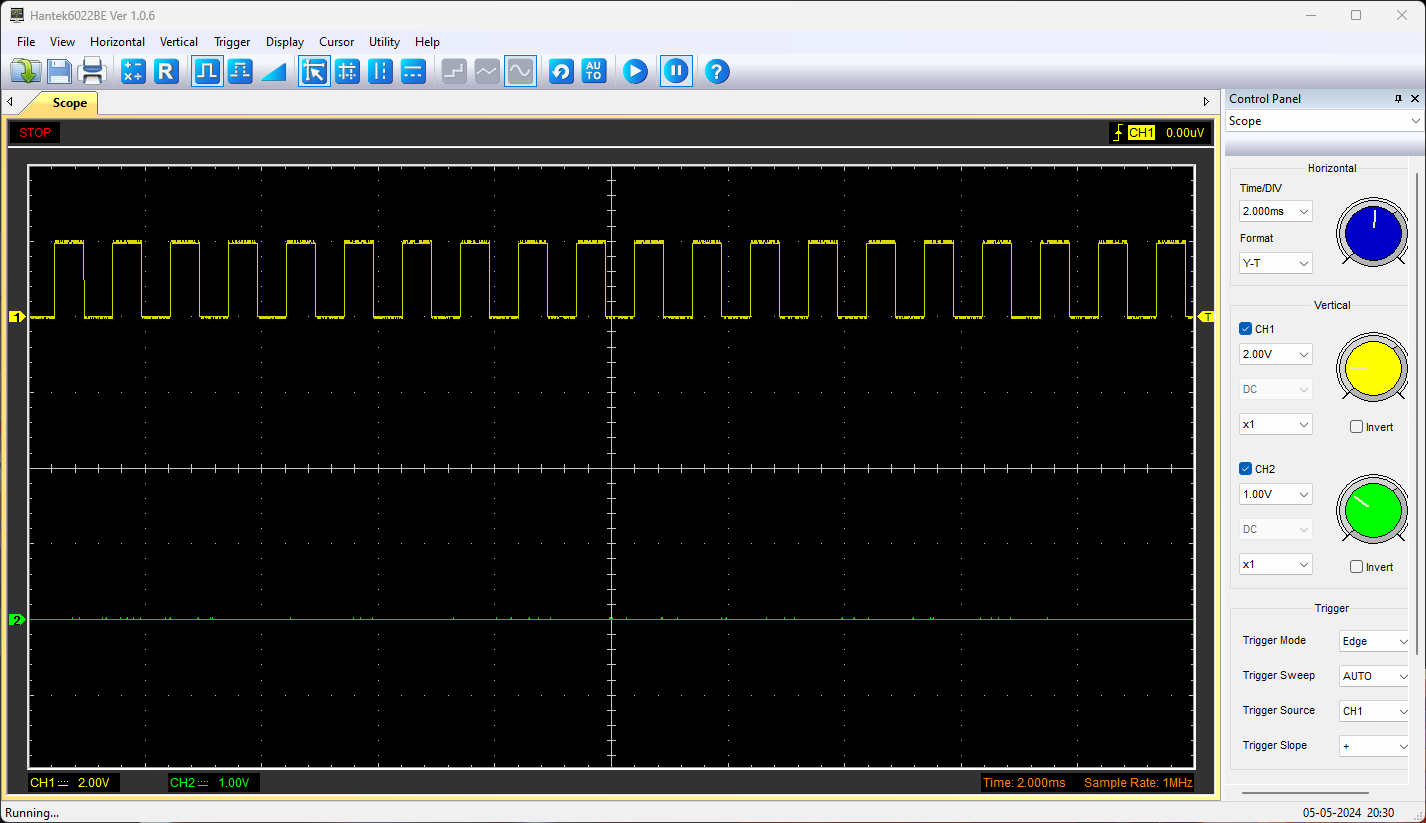

Пункт 2: Программное обеспечение осциллографа

Софт для осциллографа меня устроил. Не сказать, что он прекрасен, но ужасным его тоже не назовёшь.

Помимо основных настроек тут есть возможность вручную остановить сигнал для его изучения, курсорные измерения, математические операции и возможность подгрузить референсный сигнал. Да, не густо, но для портативного за такую цену в целом достаточно.

Пункт 3: Программное обеспечение логического анализатора

А вот с логическим анализатором всё грустно. Штатный софт очень сырой и не позволяет даже декодировать сигнал. Насколько я знаю, эта проблема лечится перепрошивкой, и если это интересно, я могу сделать пост на эту тему. А пока буду пользоваться старым и проверенным китайским клоном saleae.

Общее впечатление

Я остался доволен покупкой. В первую очередь я покупал его для работы вне офиса, когда тащить стационарный осцилл проблематично, да и не всегда знаешь, что он может потребоваться. Закинул в рюкзак вместе с ноутом и даже не думаешь о нём.
К плюсам можно отнести невысокую стоимость, так что даже если с ним что случится - не так жалко, компактность и возможность прямо на объекте произвести диагностику узлов.

К минусам - куцый софт для логического анализатора и отсутствие кейса для переноски (что странно, аналогичный автомобильный идет в неплохом жестком кейсе, про него тоже скоро будет обзор)

Как и обещал - ссылка на ПО и драйвера

Буду рад, любой поддержке и здравой критике.
