Не дорогой высокоточный LCR-измеритель | Обзор FNIRSI LC1020E⁠⁠

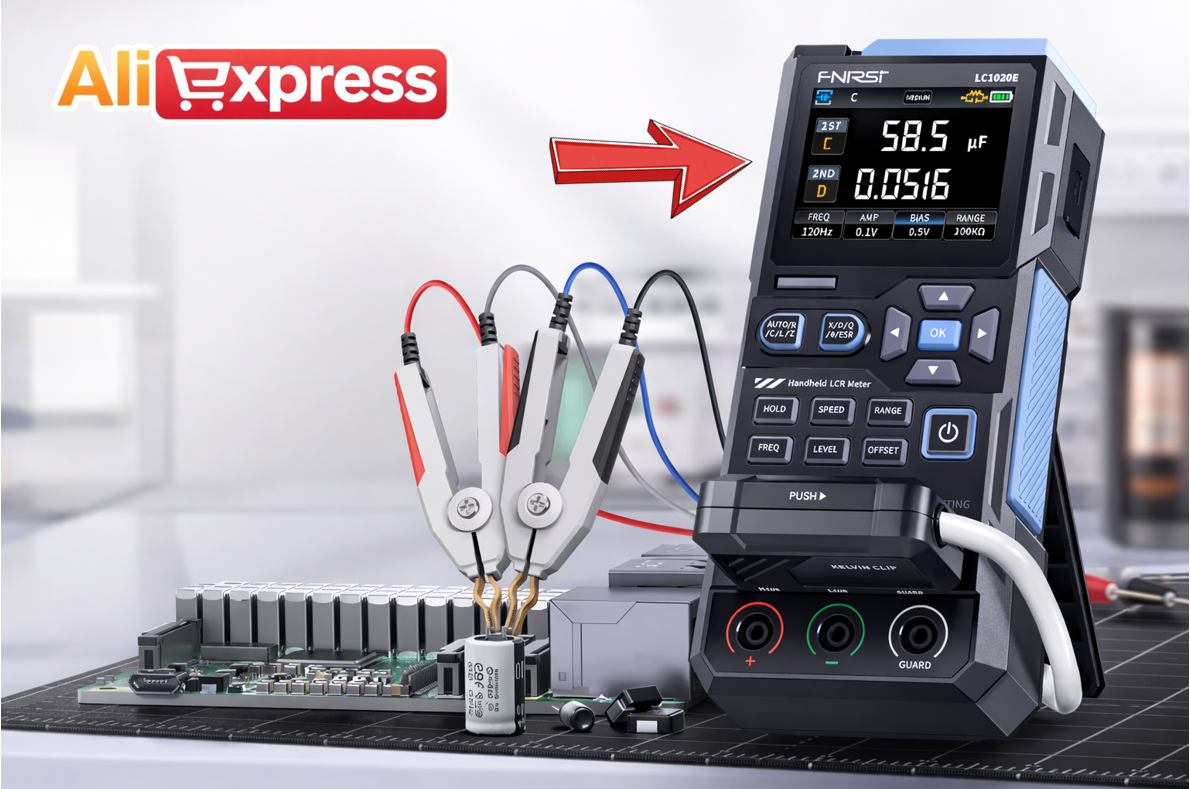

Высокоточный LCR-измеритель для работы с радиокомпонентами

Этот LCR-измеритель предназначен для тех, кто хочет видеть реальные параметры электронных компонентов, а не полагаться на надписи на корпусе.

Прибор измеряет ёмкость, сопротивление, индуктивность и импеданс, а также показывает дополнительные параметры — ESR, добротность, коэффициент потерь и фазовый угол. За счёт этого он подходит не только для быстрой проверки деталей, но и для полноценной диагностики и сортировки компонентов.

Комплектация и первое знакомство с прибором

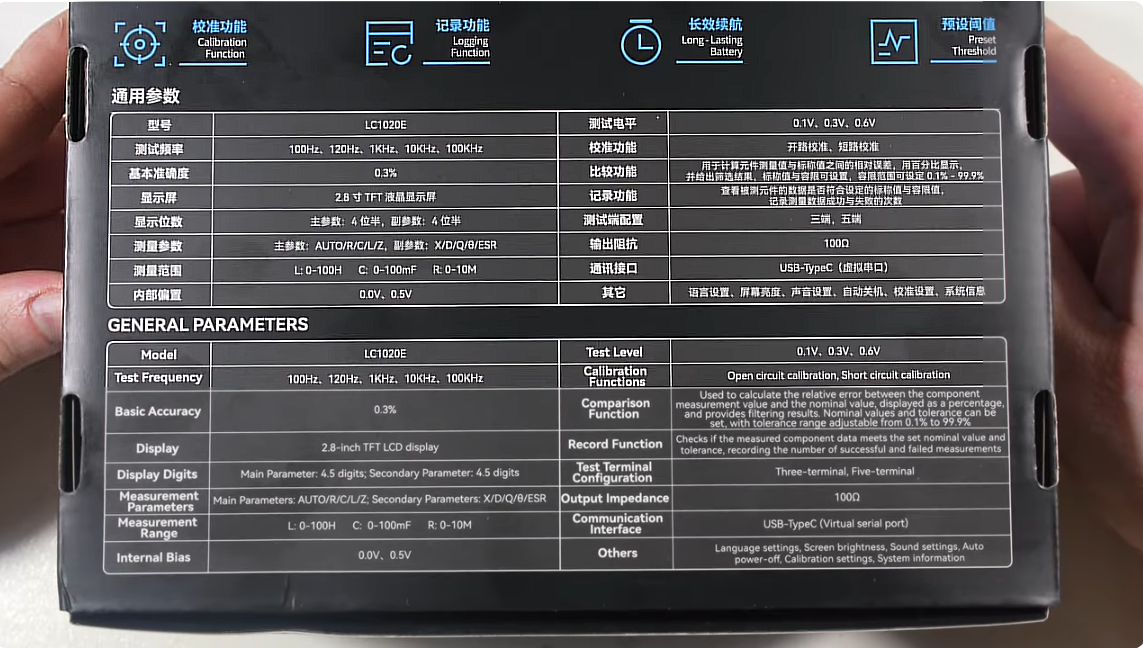

Что входит в комплект

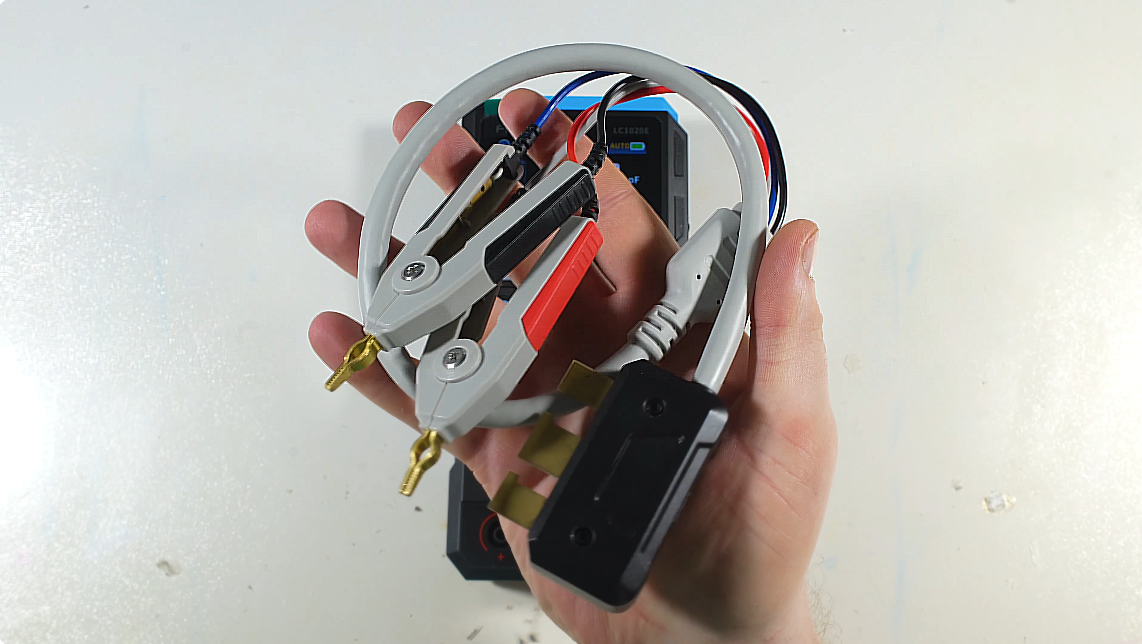

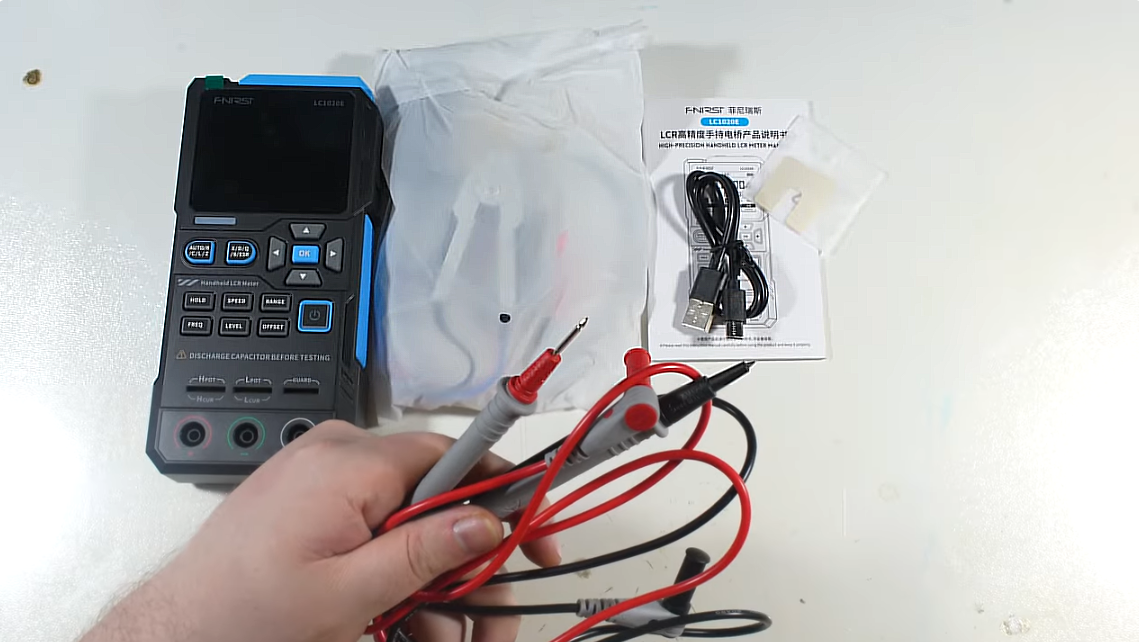

В комплекте с прибором поставляются обычные щупы со съёмными колпачками, которые удобны для быстрых замеров прямо на столе. Для более точных измерений предусмотрены четырёхпроводные зажимы Кельвина.

Также в комплекте есть шунт для калибровки, кабель USB Type-C для зарядки и подключения к компьютеру, а также инструкция на китайском и английском языках.

Наличие зажимов Кельвина сразу говорит о том, что прибор рассчитан на точные измерения, а не только на демонстрацию цифр на экране.

Органы управления и разъёмы

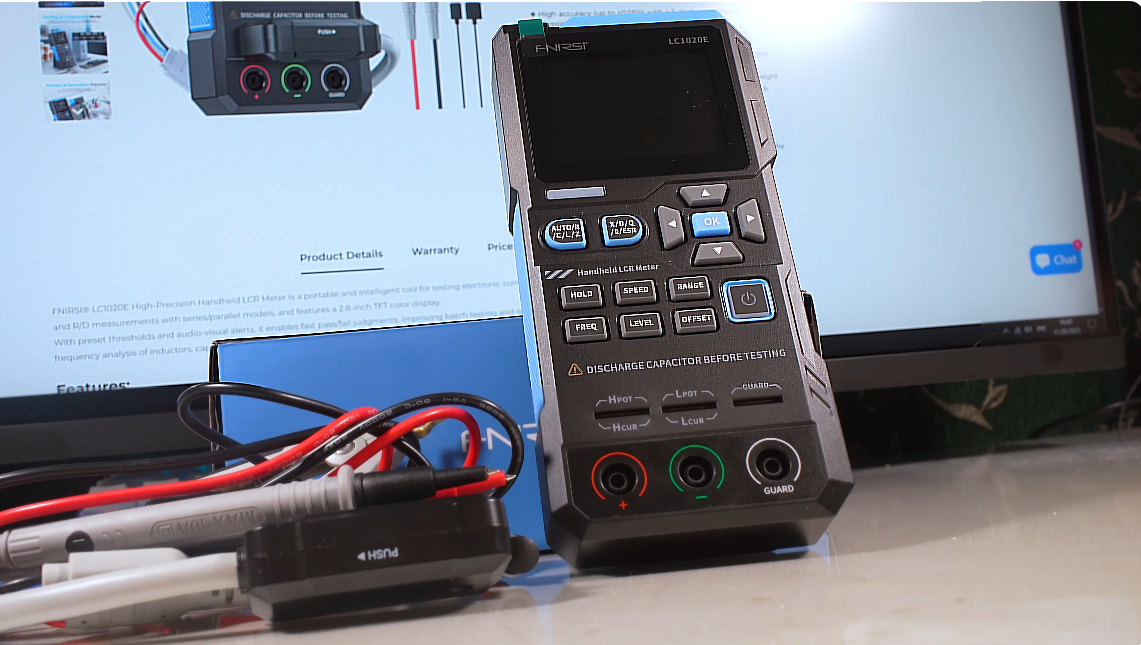

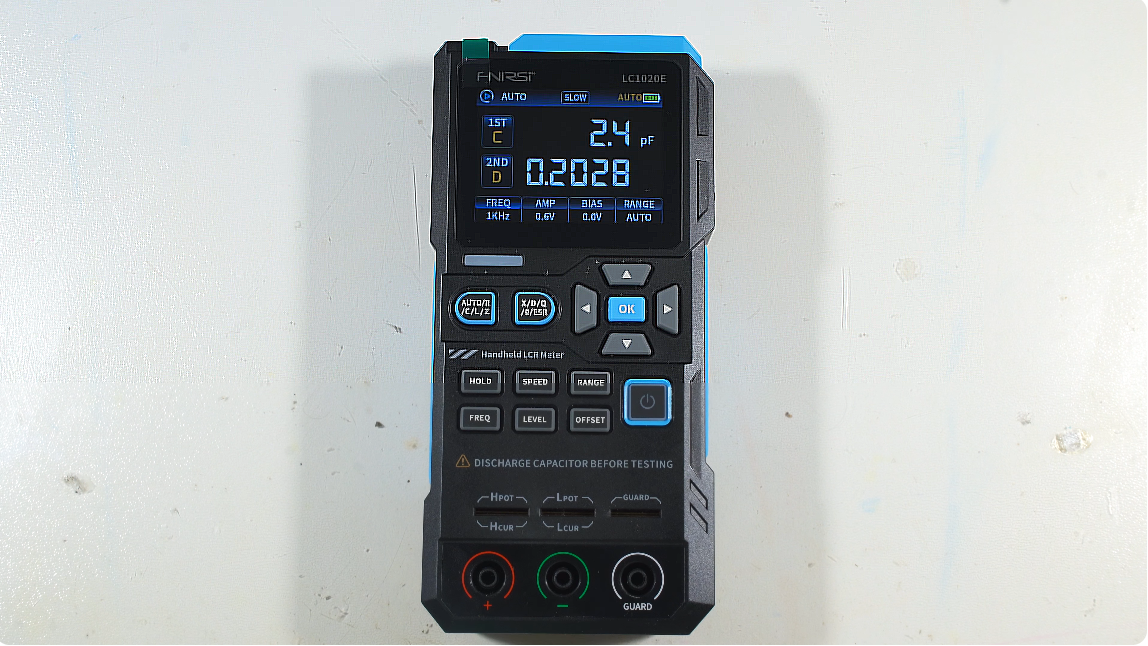

Под цветным дисплеем расположен светодиод индикации и кнопки управления. Ниже находятся разъёмы для подключения различных типов щупов.

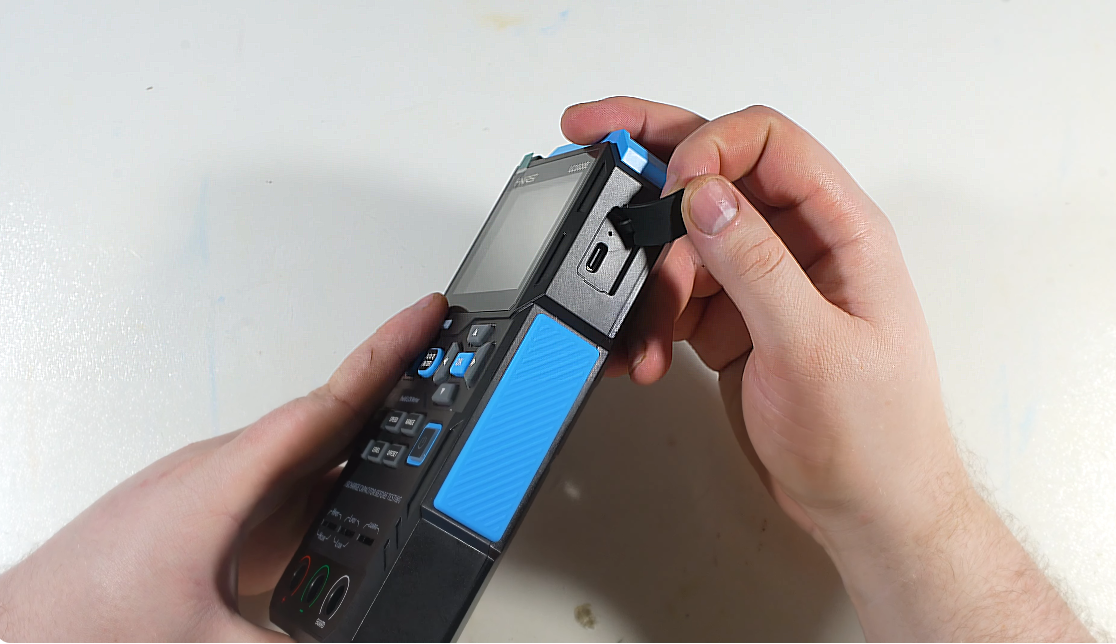

Справа под резиновой заглушкой скрыт разъём USB Type-C и кнопка сброса. С обратной стороны размещена информационная наклейка и откидная подставка, позволяющая установить прибор под удобным углом на рабочем столе электронщика.

Интерфейс и логика отображения параметров

Основные и вторичные измерения

После включения на дисплее отображаются сразу два уровня параметров. Основной параметр прибор выбирает автоматически — это может быть сопротивление, ёмкость, индуктивность или импеданс.

Дополнительно отображаются вторичные параметры: коэффициент потерь, добротность, фазовый угол, ESR и реактивное сопротивление.

Такой подход позволяет сразу видеть не только номинал, но и качество компонента, что особенно важно при работе с конденсаторами и катушками.

Управление измерениями

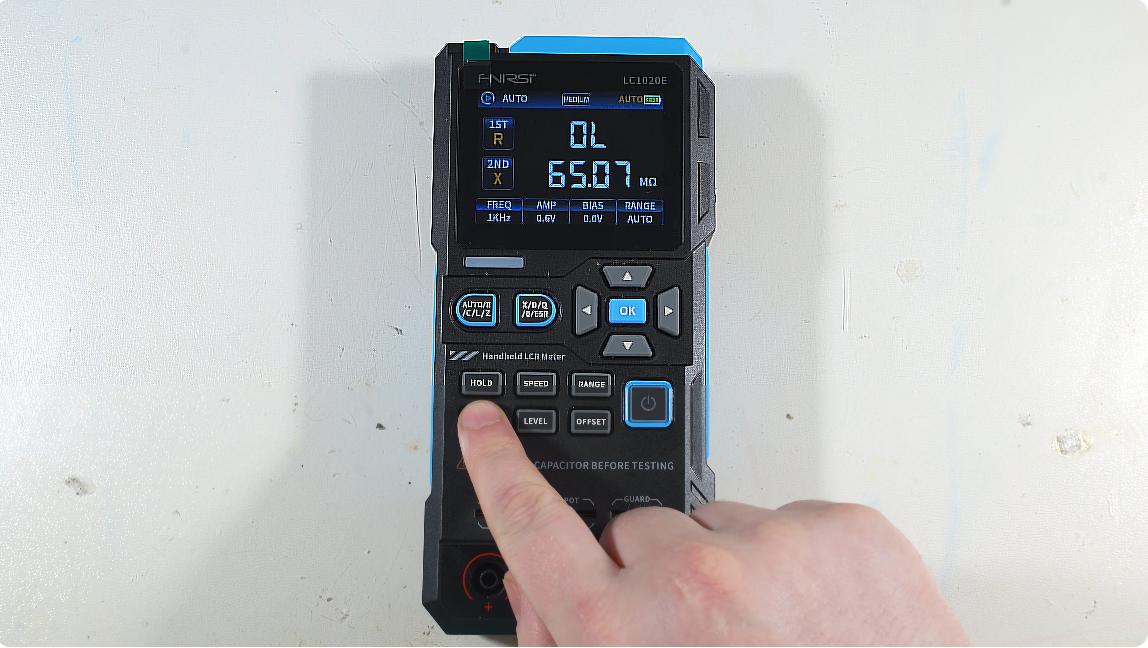

Кнопка Hold фиксирует показания на экране. Speed переключает скорость измерений: чем ниже скорость, тем выше точность, при этом даже в медленном режиме данные обновляются примерно раз в секунду. Кнопка Range позволяет вручную задать диапазон измерений, если прибор не сразу определяет тип компонента.

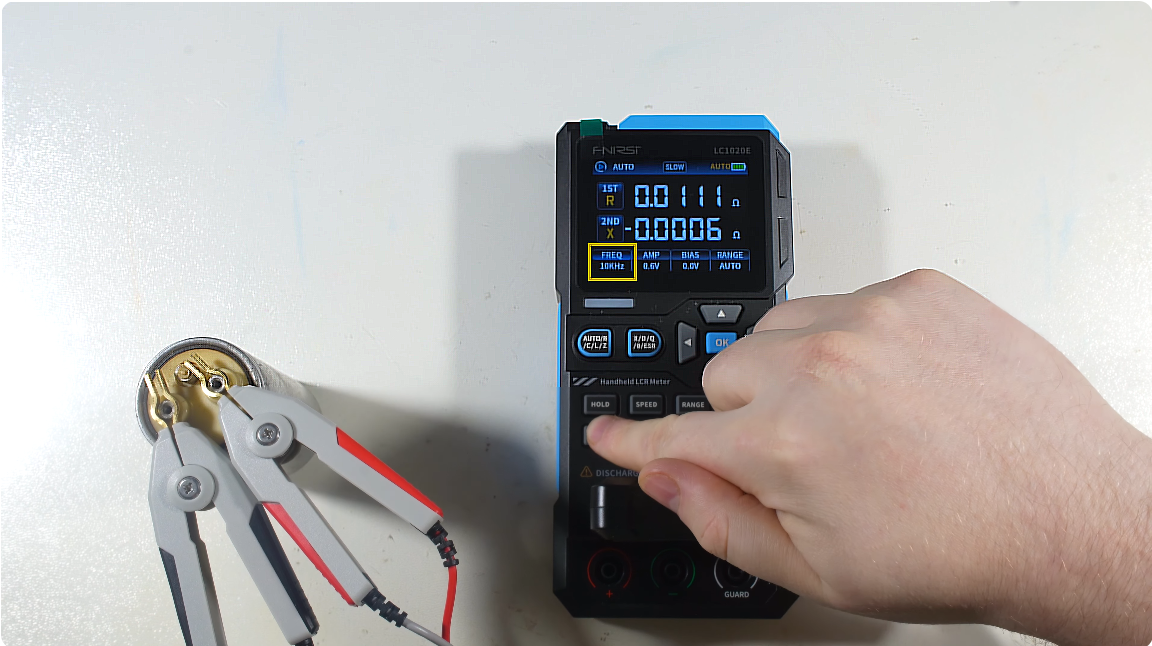

Частота тестового сигнала изменяется в диапазоне от 100 Гц до 100 кГц, что полезно при анализе поведения компонентов на разных частотах. Также доступны настройки амплитуды тестового сигнала и смещения напряжения, необходимые при измерении полярных конденсаторов.

Меню и калибровка прибора

Настройки и прошивка

Долгим нажатием кнопки OK открывается меню, где можно настроить сортировку компонентов, выбрать язык интерфейса, изменить яркость дисплея и громкость сигналов, задать время автоотключения, выполнить калибровку и посмотреть системную информацию. Здесь же отображается версия прошивки и доступен сброс к заводским настройкам.

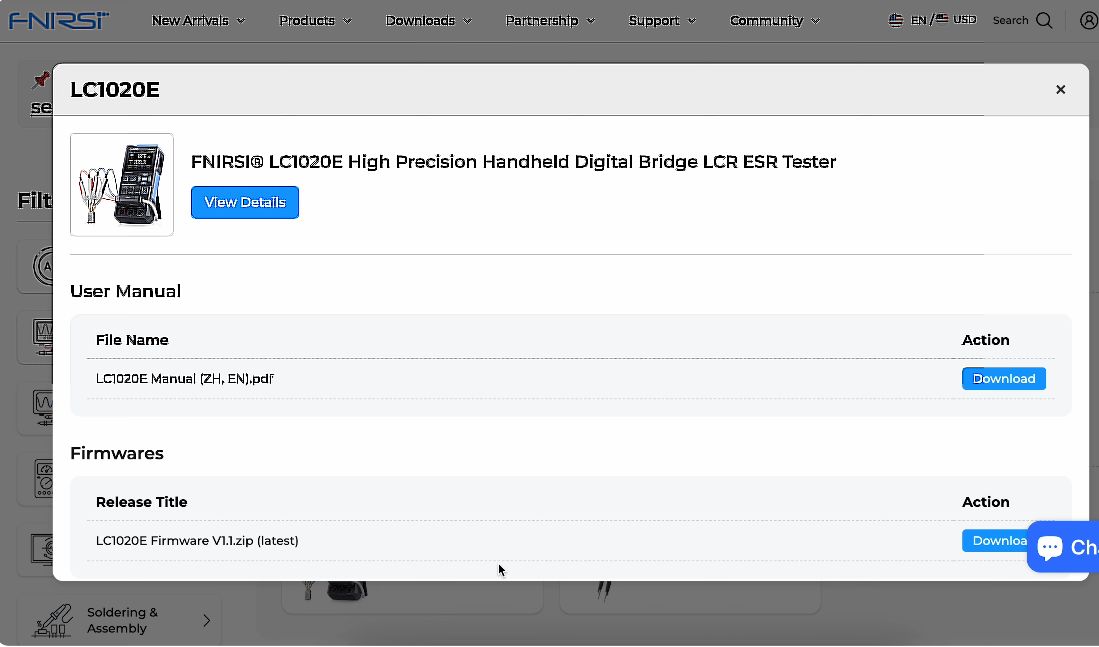

На момент тестирования уже была доступна обновлённая версия прошивки, и после обновления прибор работал стабильнее.

Калибровка зажимов

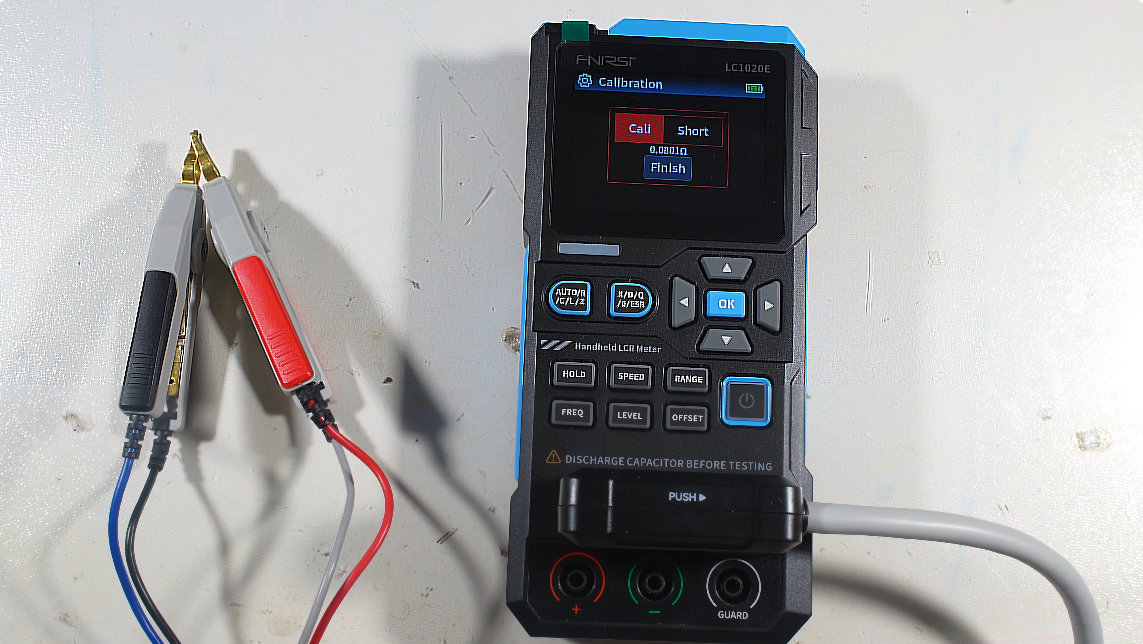

При использовании четырёхпроводных зажимов Кельвина необходимо откалибровать открытые и замкнутые контакты. После калибровки измерения становятся заметно точнее.

Прибор очень чувствительный и без подключённых компонентов способен измерять паразитную ёмкость проводов, что особенно важно учитывать при замере сверхмалых номиналов.

Испытания и реальные замеры компонентов

Проверка резисторов

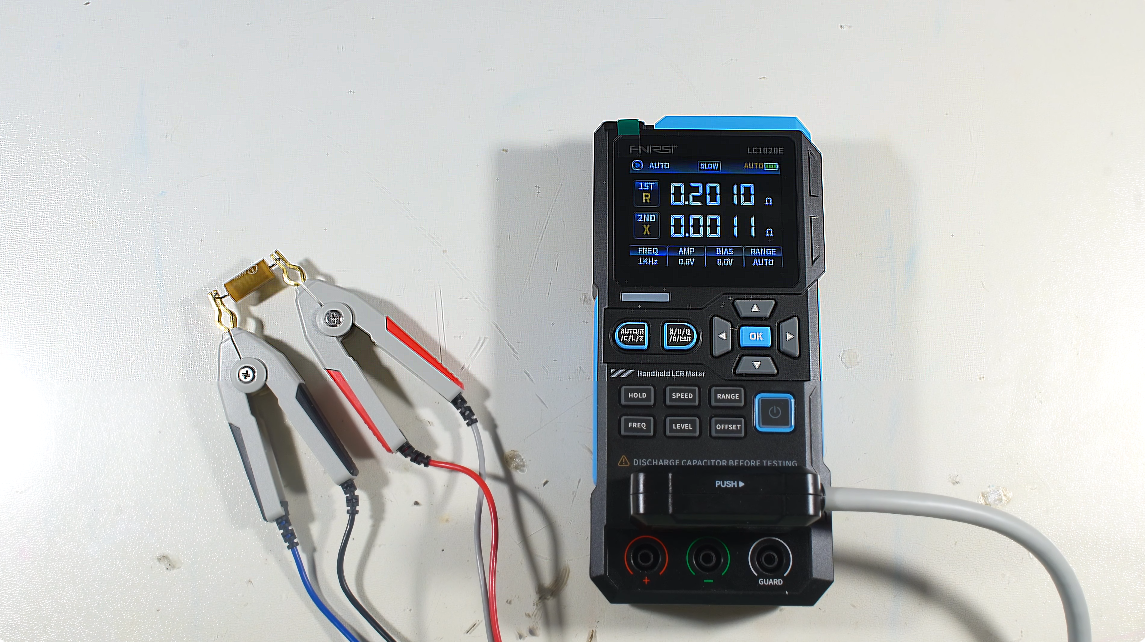

Для теста был взят прецизионный резистор малого номинала. Прибор автоматически определил режим измерения сопротивления и дополнительно показал реактивную составляющую. Точность оказалась высокой, при том что заявленная погрешность резистора составляла 1%.

При измерении высокоомных резисторов прибор не всегда сразу определяет тип компонента, поэтому режим приходится выбирать вручную. Показания могут слегка плавать, но остаются в пределах допустимой погрешности, позволяя понять реальное отклонение от номинала.

Измерение конденсаторов

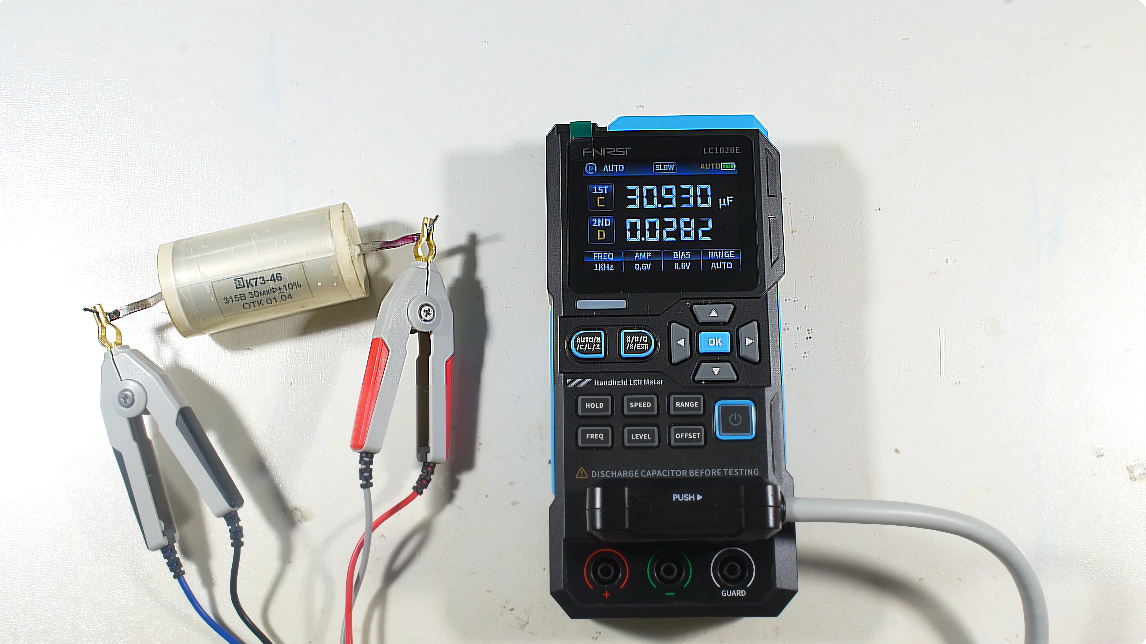

При подключении плёночных конденсаторов помимо ёмкости доступны коэффициент потерь, добротность, фазовый угол, ESR и реактивное сопротивление.

Именно здесь становится очевидна разница между конденсаторами с одинаковой ёмкостью, но разным качеством.

Для полярных конденсаторов важно соблюдать полярность подключения, снизить частоту тестового сигнала и включить смещение напряжения. В таком режиме измерения становятся корректными, а данные стабильными.

На практике попадались конденсаторы, у которых фактическая ёмкость значительно превышала указанную на корпусе, что хорошо показывает пользу такого прибора.

Измерение индуктивностей и импеданса

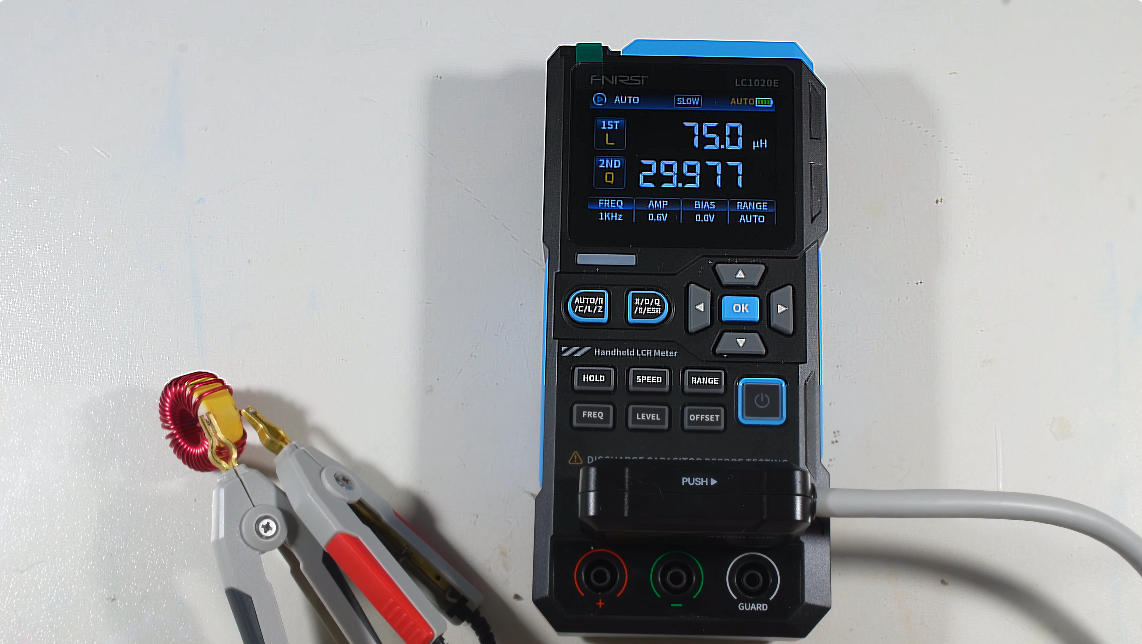

Индуктивности прибор измеряет вплоть до больших значений и дополнительно показывает добротность и реактивную составляющую.

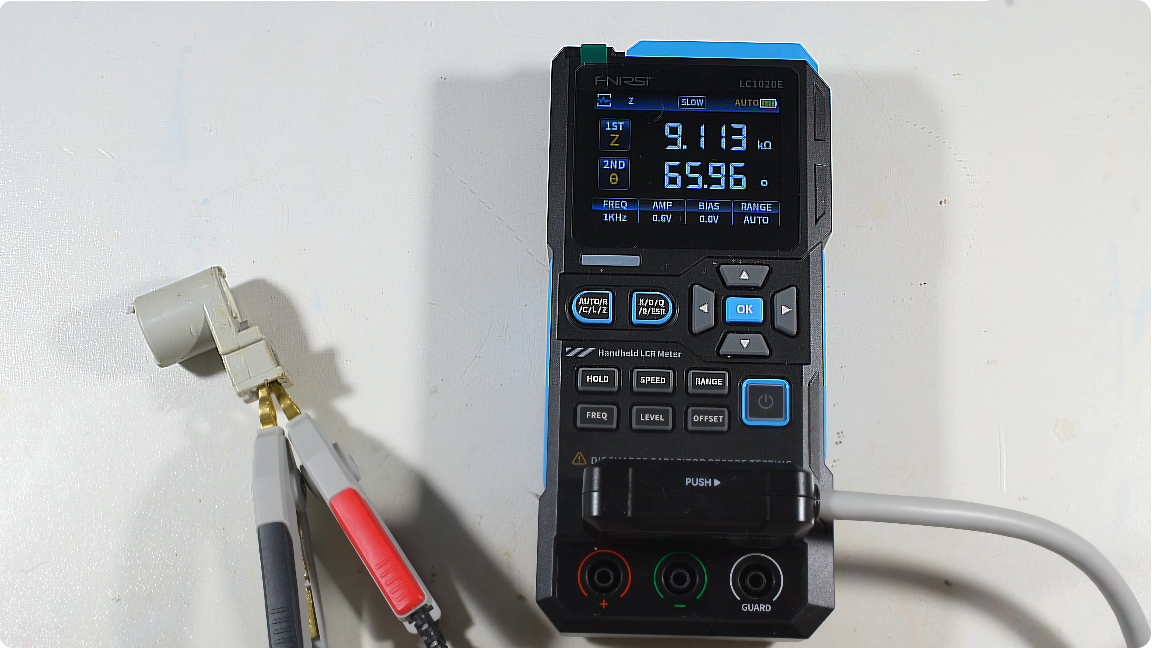

Также доступен режим измерения импеданса — полного комплексного сопротивления переменному току, вычисляемого на основе активной и реактивной составляющих.

Сортировка компонентов по допуску

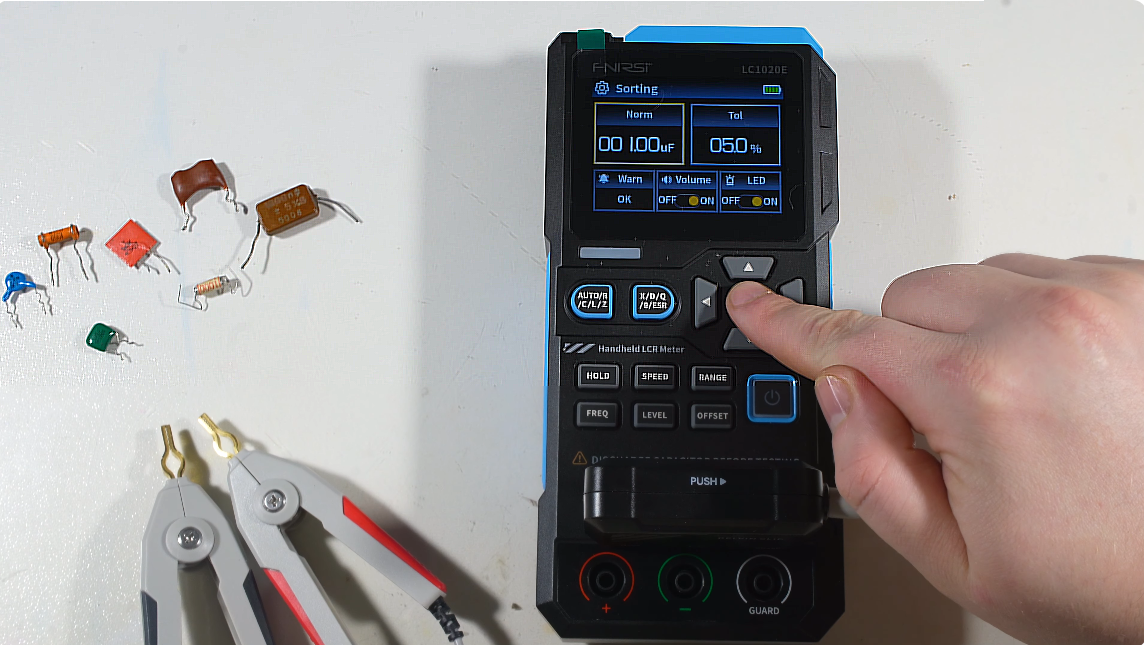

Режим сортировки позволяет задать номинал и допустимое отклонение, после чего прибор сообщает, соответствует ли компонент заданным параметрам. На дисплее отображается количество прошедших и не прошедших отбор деталей, а светодиодная индикация сразу показывает результат.

Этот режим особенно удобен при подборе партий конденсаторов, резисторов и катушек без ручного перебора и записей.

Внутрисхемные измерения и практическое применение

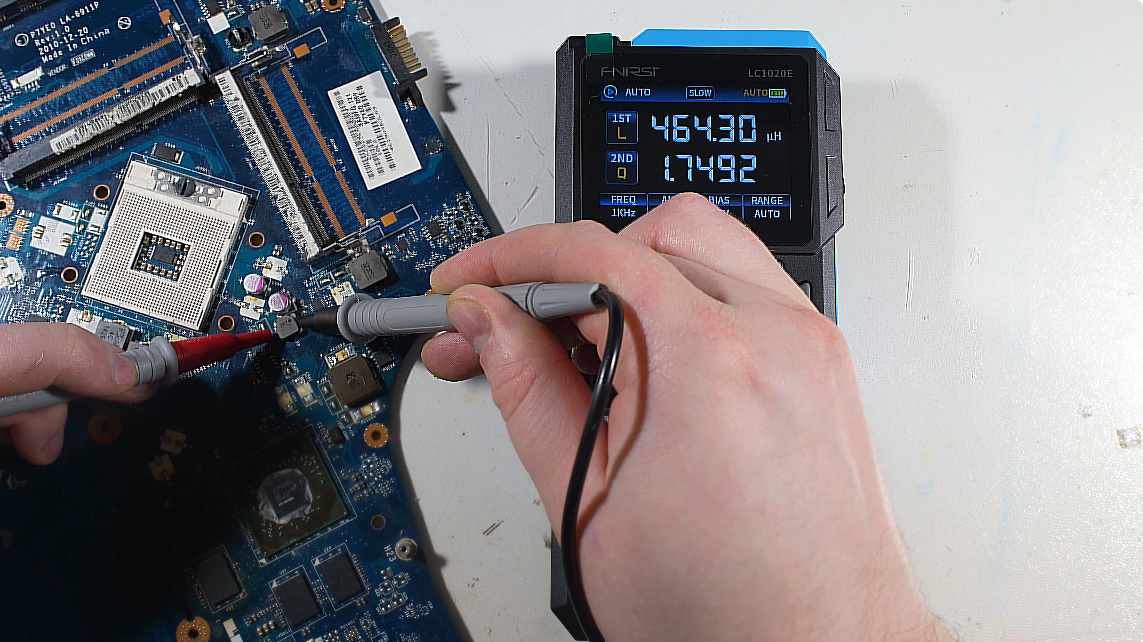

С помощью обычных щупов можно выполнять внутрисхемные измерения прямо на плате. При этом нужно учитывать влияние параллельных цепей, но для быстрой диагностики и поиска проблемных компонентов такой режим вполне подходит.

Внутреннее устройство и выводы по конструкции

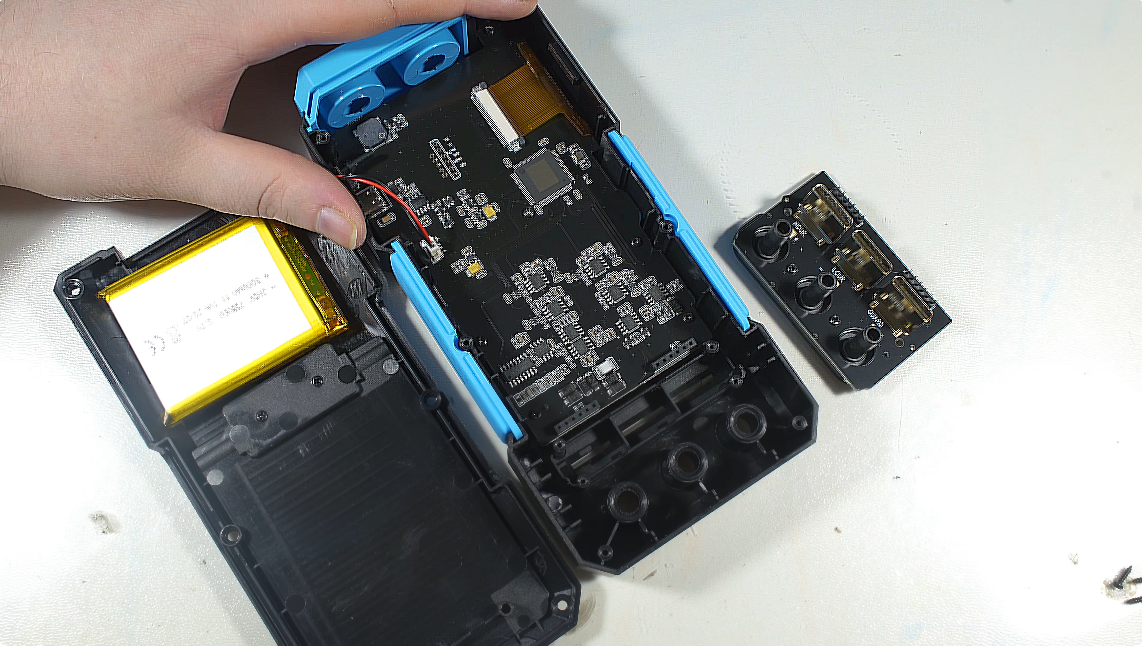

После разборки обнаружился аккумулятор ёмкостью около 3 А·ч, которого хватает на продолжительную работу без подзарядки.

Основная микросхема без маркировки, а на плате отсутствуют явные экранирующие элементы, что выглядит необычно для высокоточного прибора.

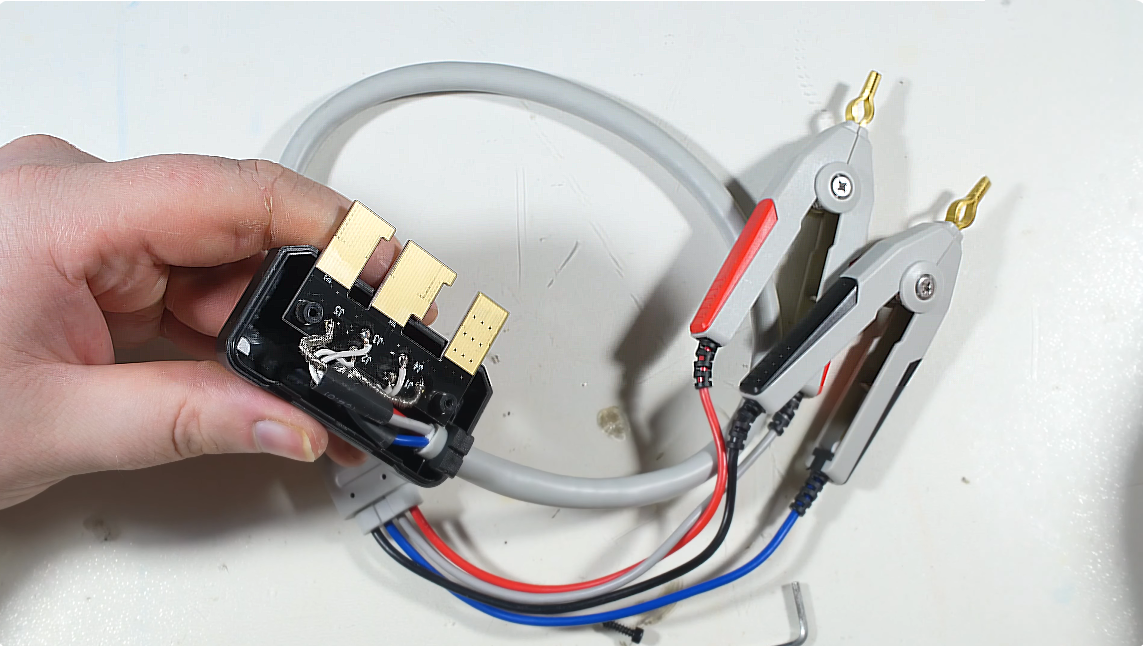

Блок контактов четырёхпроводной системы выполнен достаточно просто, и при желании можно изготовить собственные зажимы с улучшенными характеристиками.

Итоговые впечатления от использования

Этот LCR-измеритель особенно хорошо проявляет себя при проверке ESR и потерь конденсаторов, точных измерениях через зажимы Кельвина и сортировке компонентов по допуску. Это не прибор «для галочки», а рабочий инструмент, который реально экономит время и помогает избежать установки некачественных деталей в схемы.
