Многофункциональное устройство своими руками⁠⁠

Всем привет..

Хочу поделиться с Вами, очередной своей электронной поделкой на базе контроллера Microchip -

часы, интернет-погодная станция, интернет синхронизация времени, календарь событий (праздники).

<joke>

Я старовер и не доверяю Arduino и прочим готовым платформам для построения электронных устройств.

</joke>

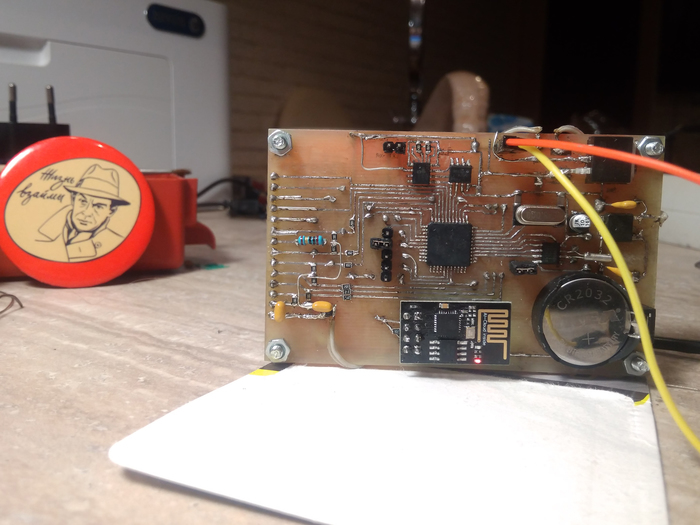

Устройство состоит из:

Контроллера PIC18F46K22 (выбор контроллера обусловлен наличием  2-х независимых SPI портов и 2-х UART);

TFT экран на базе контроллера ILI9341 2.8" SPI, сенсорный;

2-x микросхем памяти Microchip 24lc512;

WIFI модуля ESP8266-01 SPI;

Микросхема-часы DS1302 ;

Энергопотребление всей схемы вышло достаточно существенным, поэтому одним стабилизатором напряжения не обошлось и применил три стабилизатора :

5 вольт - L7805 в корпусе d2-pak и запитанных от него, 3.3 вольта для ESP8266-01 - L78L33 в корпусе d-pak и 3.3 вольта для TFT отдельным стабилизатором XC6206., с конденсаторной обвязкой.

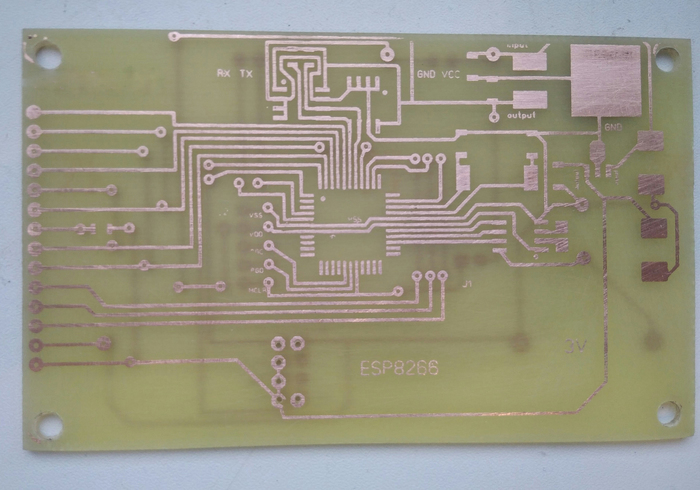

Паять я не умею и вообще SMD монтаж паял первый раз в жизни, поэтому, Перфекционисты , закройте глаза

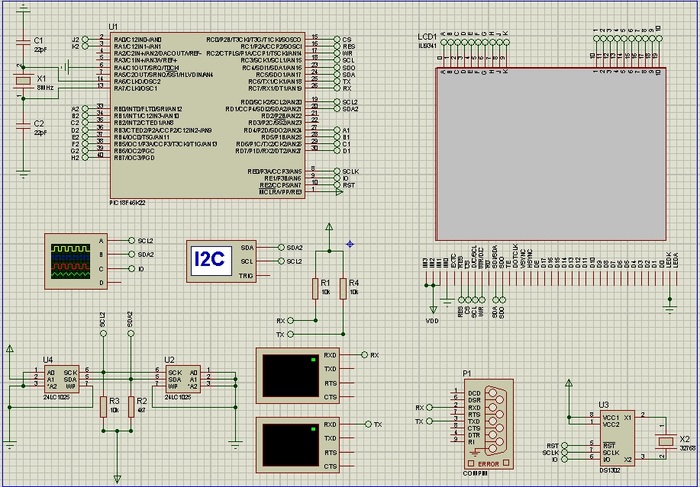

Моделирование устройства, осуществлял в Proteus, c использованием базовых библиотек. Кроме компоненты моделирующие сенсорные нажатия на экран, ее пришлось изготовить из компоненты KEYPAD., работает как обычная матричная клавиатура с соответствующим опросом.  В реальной схеме, конечно же эти пины контроллера не задействованы и опрос тач-скрина идет через штатные места TFT модуля.

Подключение ПК к ESP8266-01 осуществлял через USB_UART переходник и соответствующим подключением COM порта в proteus в UART rx/tx модели контроллера.

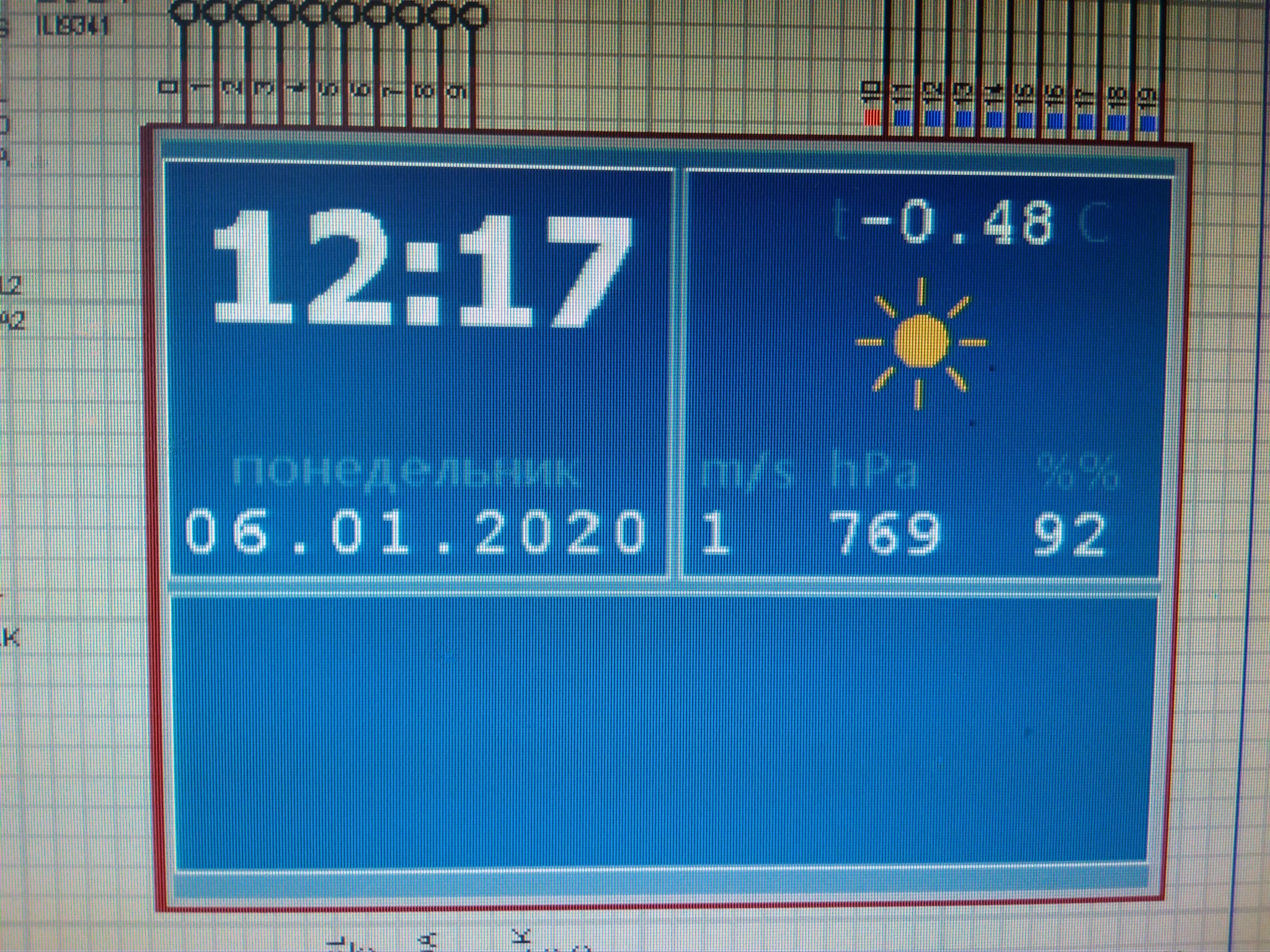

Так вот работает моделирование на ПК

Как же это все устроено? How It’s Made?

К сожалению или к счастью, описывать как подключить esp8266 или TFT, я сейчас не буду, так как не хватит и 10 постов для этой деятельности, поэтому короткие только тезисы:

- Часы это стандартный опрос DS1302, если счет времени осуществляется автономно. Без подключения к интернету.

- Запрос погоды, осуществляется путем создания подключения  API запроса к openweathermap.org для города Moscow и вычитыванием response в XML..

Значение m/s -ветер метры в секунды, hpA - давление в мм.рст., %% - Относительная влажность, t - текущая температура.

Картинки, предварительно загруженные в HEX значениях в память 24LC512 также читаются на основании кода иконки, передаваемой в response .

Была идея загружать картинки непосредственно от  openweathermap, но они мне не подошли по дизайну.

- Синхронизация времени с интернетом, осуществляется путем создания подключения к API запроса к worldtimeapi.org., загруженные значения затирают текущие значения в памяти DS1302.

- Календарь событий: изначально все события загружены в память 24LC512, в HEX. Сделал я это путем создания файлика XLS, где нормальный текст из Википедии разбивается на отдельные буквы, а потом раскладывается на HEX значения, которые простым copy-paste загружаются в 24LC512, при помощи обычного WinHex редактора.

Устройство еще конечно требует доводки, но использовать по прямому назначению уже вполне можно.

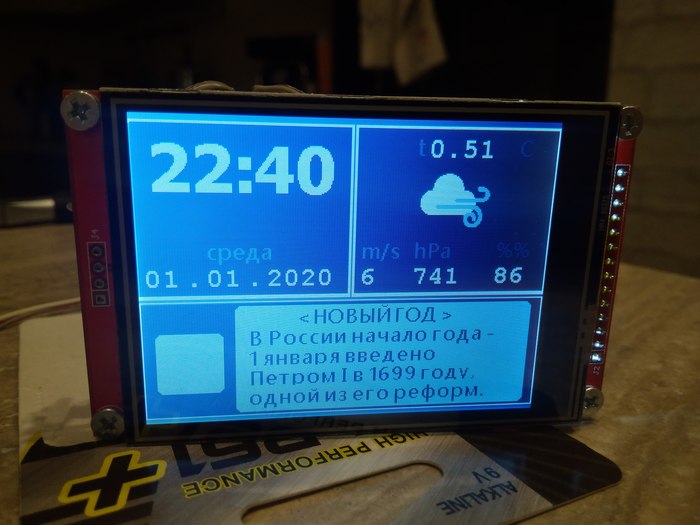

Вот несколько примеров работы устройства. К сожалению, не смог порадовать иконками с более радостной погодой (солнце и пр.), так как сейчас погода зимняя.

Всем спасибо.
