Лазерный проектор из старых HDD
Всем привет!
Эта история о том, как я из старых жестких дисков собирал лазерный проектор
Если Вам интересно, что из этого получилось, смотрите на видео или читайте статью
===========================> Посмотреть видео на YouTube <==========================
Сначала я разбираю жесткий диск

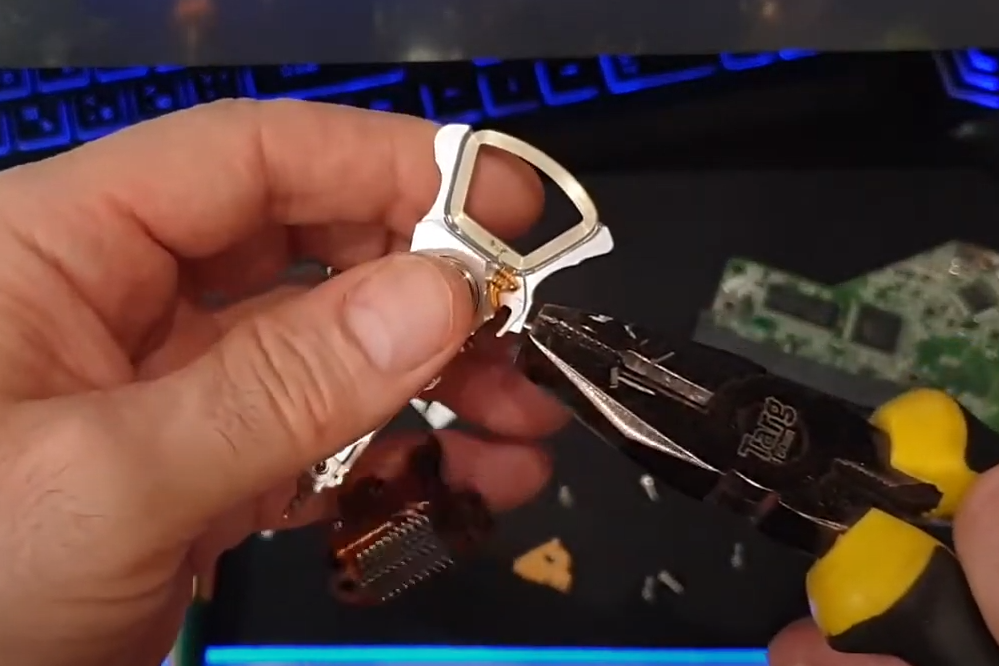

Далее, снимаю с него механизм перемещения головок и удаляю паковочный, магнитный штырь.
Припаиваю к электромагнитной катушке два провода
Распиливаю корпус жесткого диска на две части
Из двух латунных стоек и алюминиевого лепестка, собираю держатель зеркала
Выпиливаю зеркало из алюминиевого диска от этого же HDD и приклеиваю его цианакрилатным клеем к гальванометру
Проделываем все тоже самое со вторым HDD и соединяем оба гальванометра между собой под углом 90°
Проектор собран, теперь подключаем его электромагниты к любому двухканальному усилителю мощностью не менее 3 Ватт и подаем на вход музыку.
Мы видим классную, лазерную светомузыку. Она рисует невероятные картинки в такт с аудио треками, на которые можно смотреть не отрываясь. Что самое удивительное , а то что изображения как живые и не повторяются от трека к треку.
Теперь пробую включить с бесплатным софтом в режиме проектора и тут меня ждало разочарование. Без постоянной составлявшей с выхода звуковой карты невозможно отобразить хороших изображений или анимацию. Так как через разделительные конденсаторы не возможно удерживать гальванометр в одном положении и он сразу стремится вернуться в среднее положение. Также ему требуется обратная связь. И еще нужно обеспечивать гашения луча, то есть отключать лазер на момент возврата в начальное положение. Для переделки нужна USB звуковая карта как минимум на 4 канала. Внешней звуковой карты у меня нет и я решил продолжать свои эксперименты после того как она ко мне приедет.
На этом я временно приостанавливаю проект, до получения нужных компонентов.
Так как в лазерных проекторах я не специалист, то жду от Вас помощи и консультаций.
