Кажется мы стали забывать, как выглядит акустика телевизора Philips 36PW9527⁠⁠

Так получилось, что в трубке этого телевизора постепенно кончился синий цвет. Перед переездом на свалку решил достать из него электронику. И заодно покажу, какое аудио решение в нем использовалось.

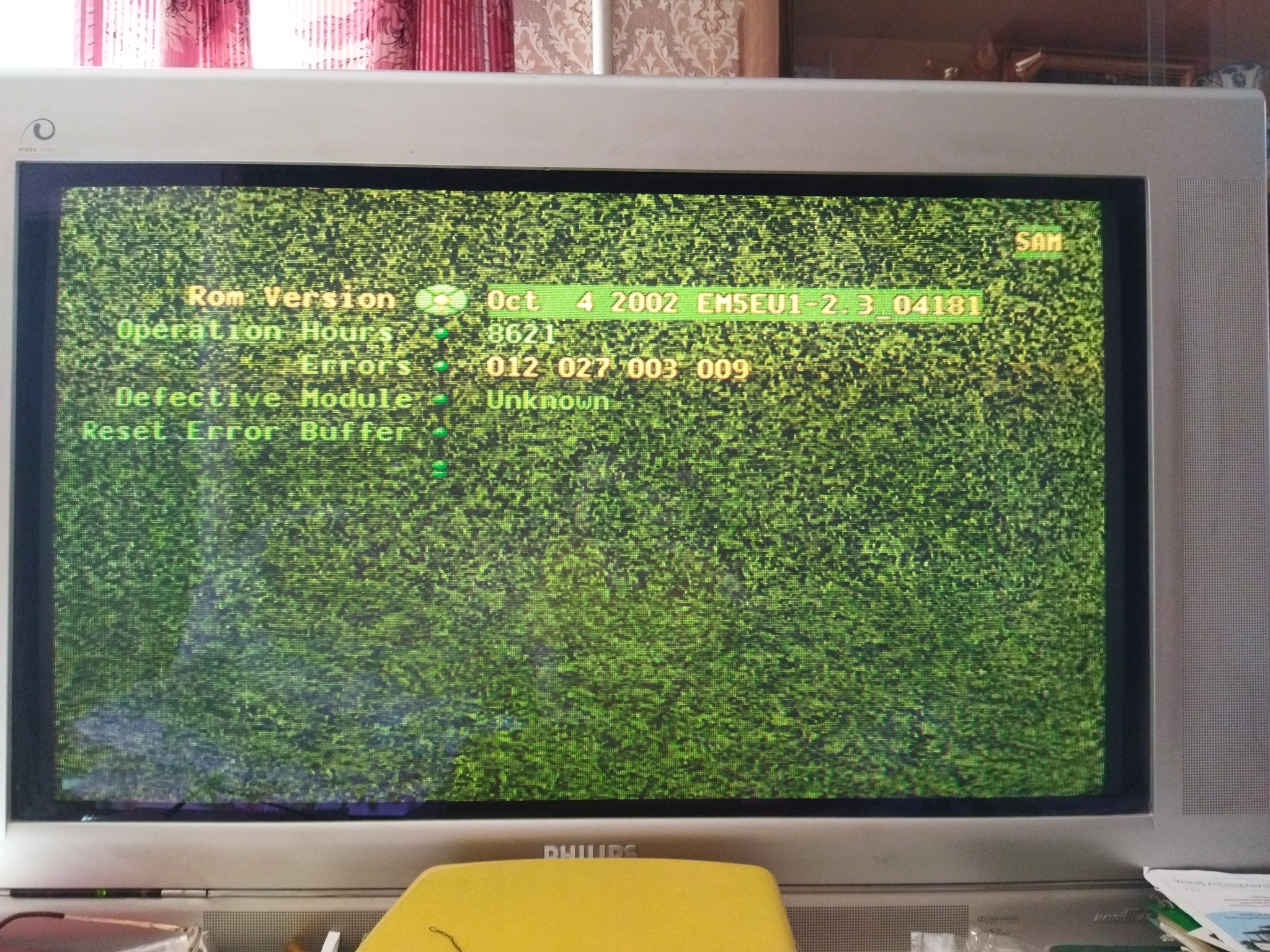

Последнее фото включенного.

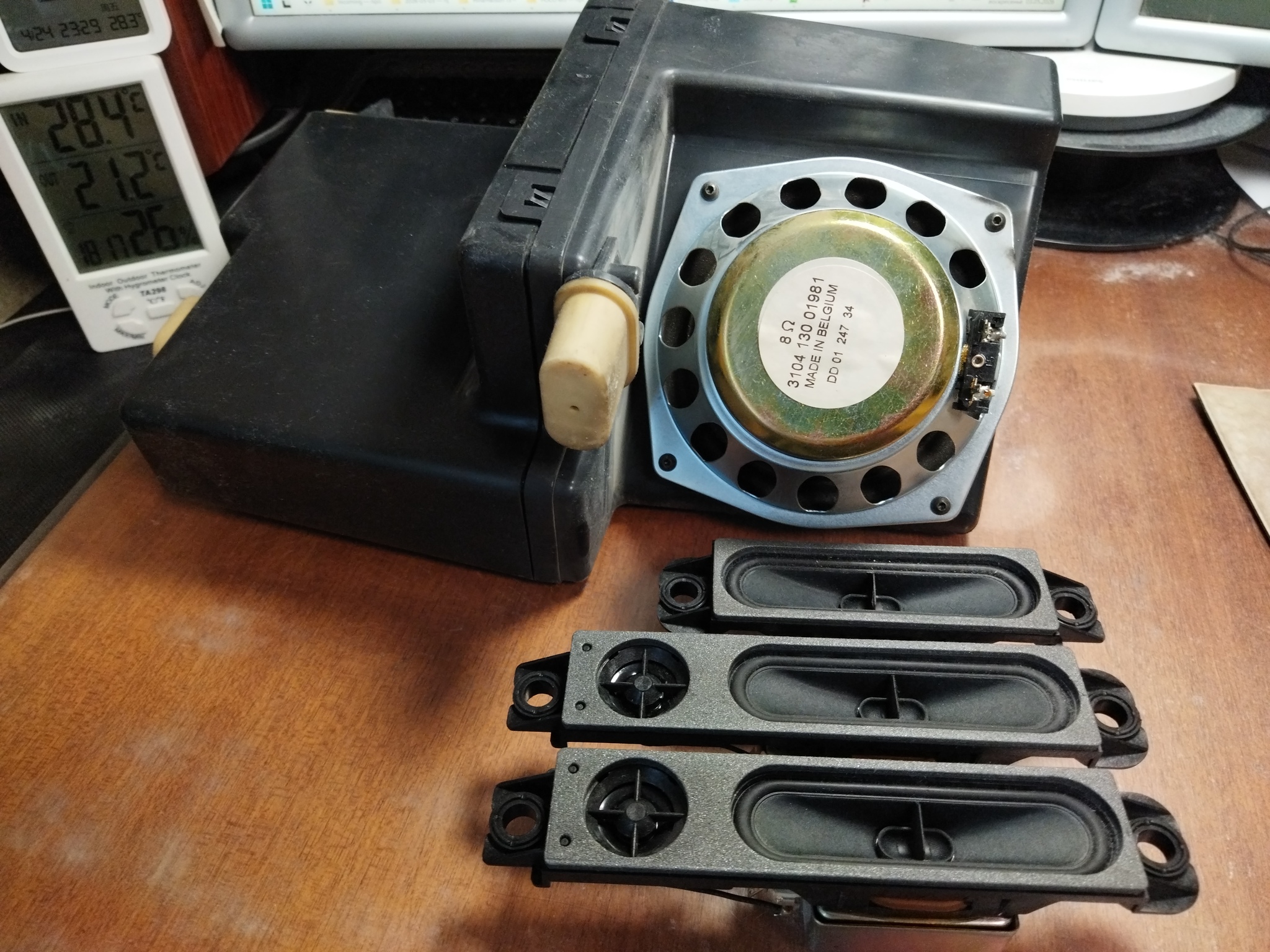

Набор акустики состоит из сабвуфера, 2шт стереодинамиков и 1шт центрального динамика.

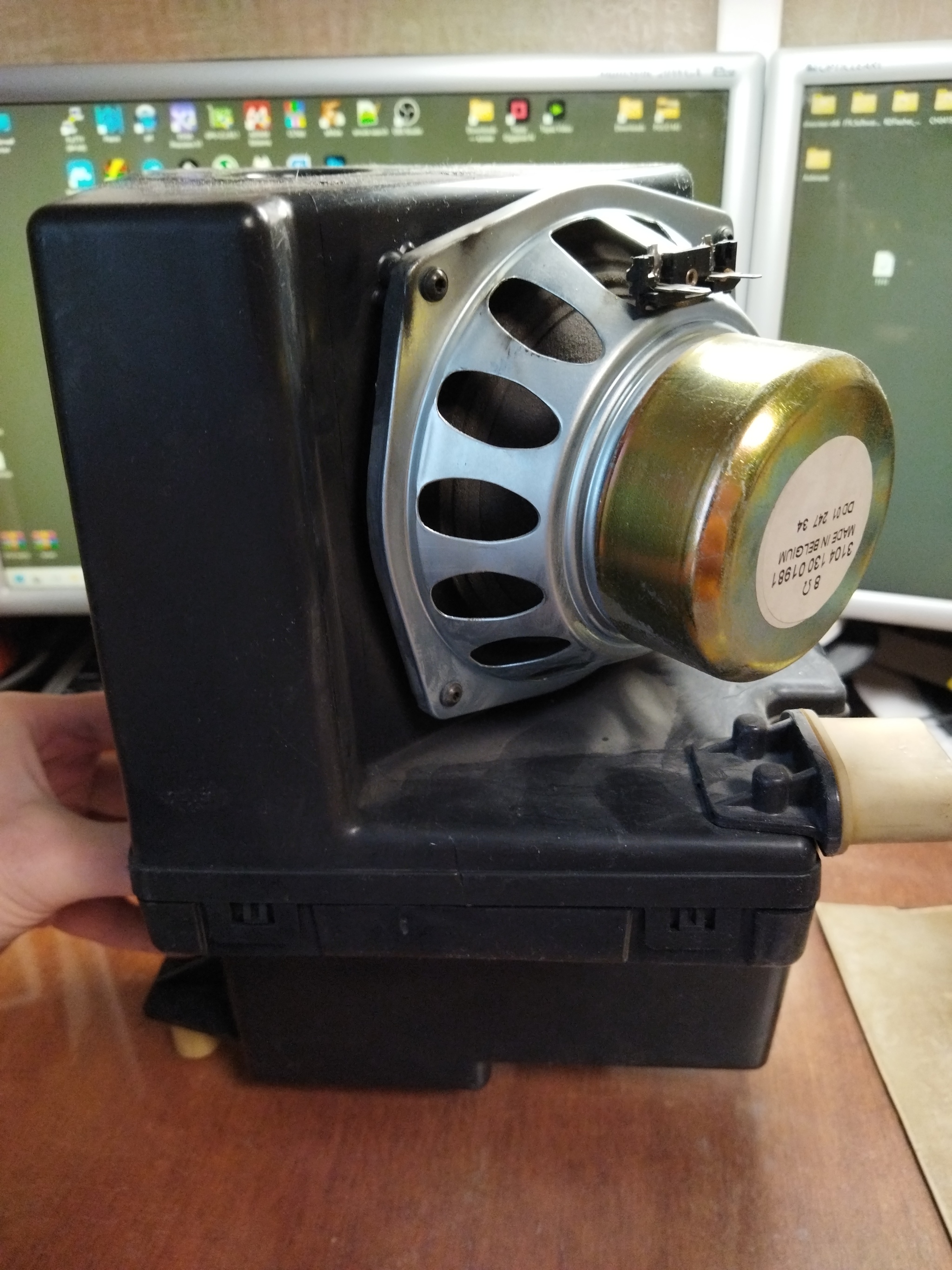

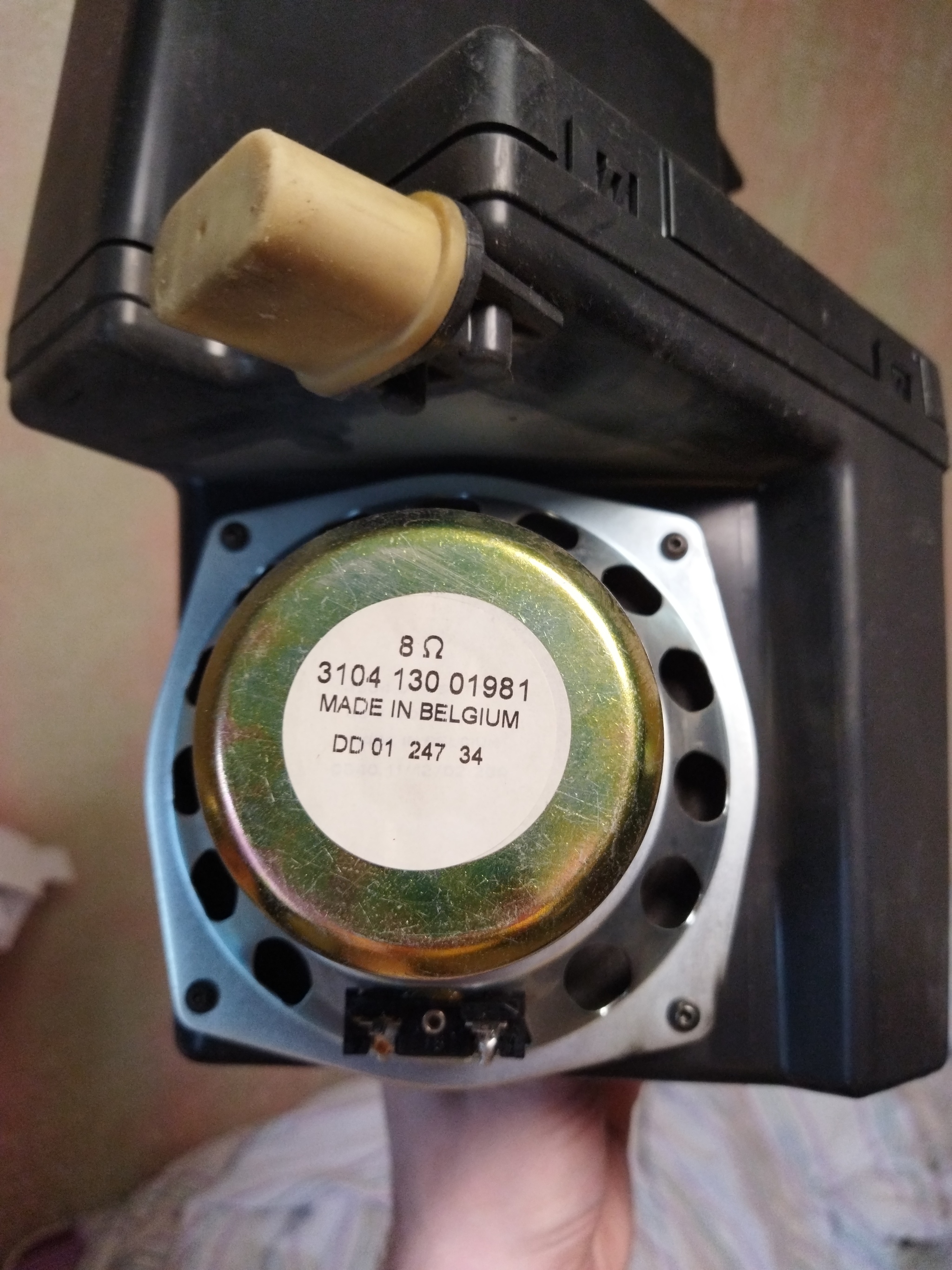

Сабвуфер

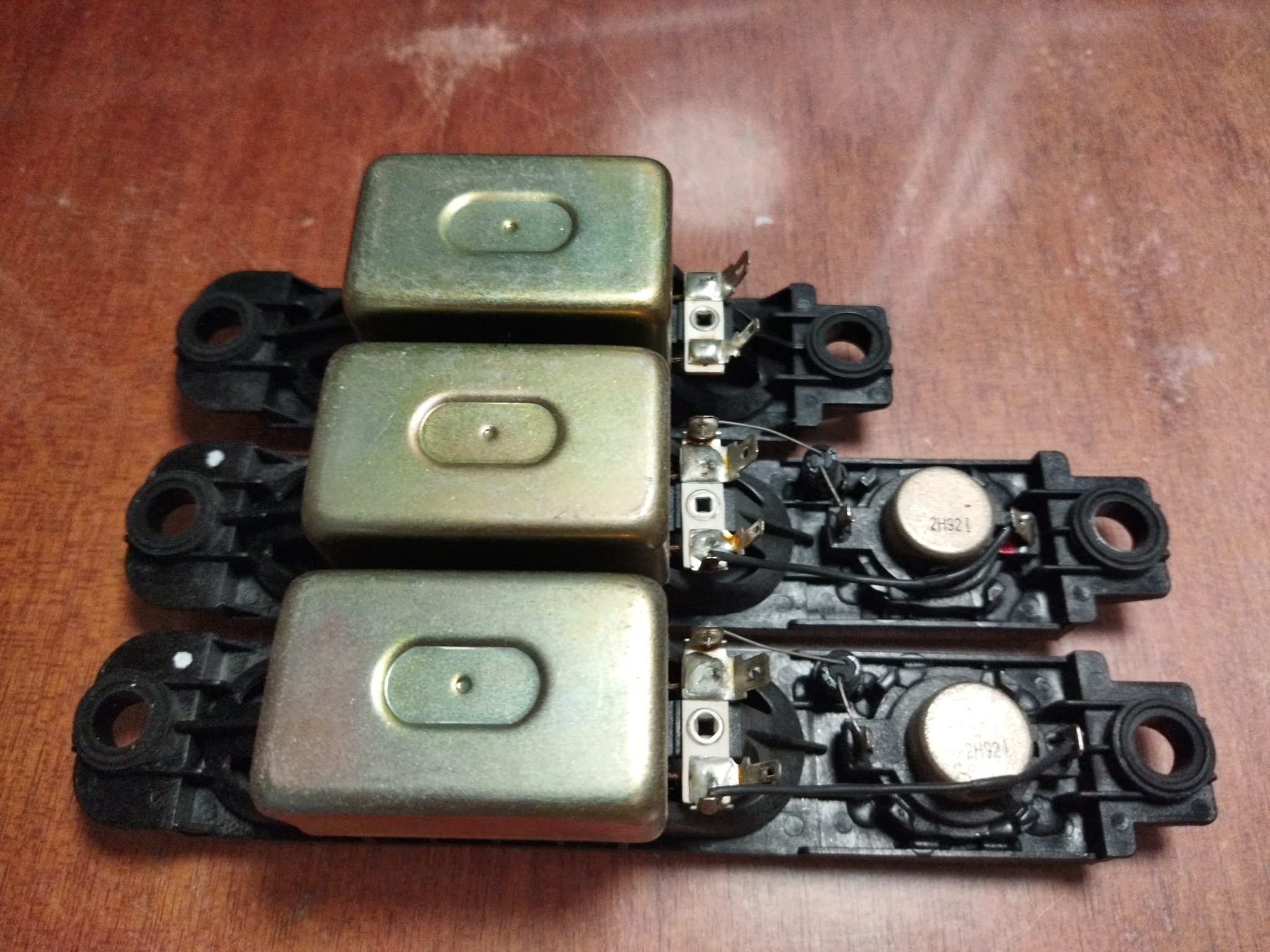

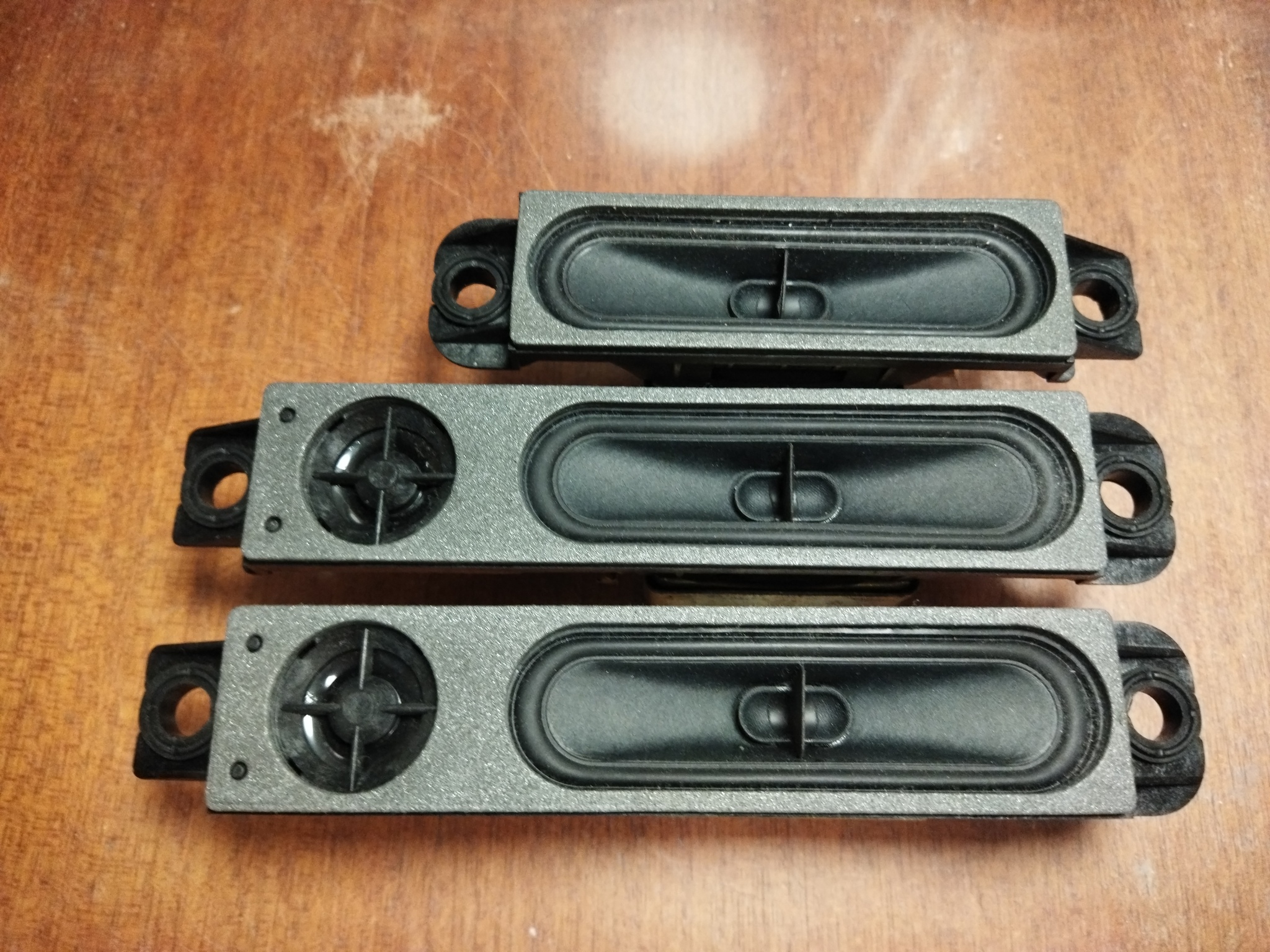

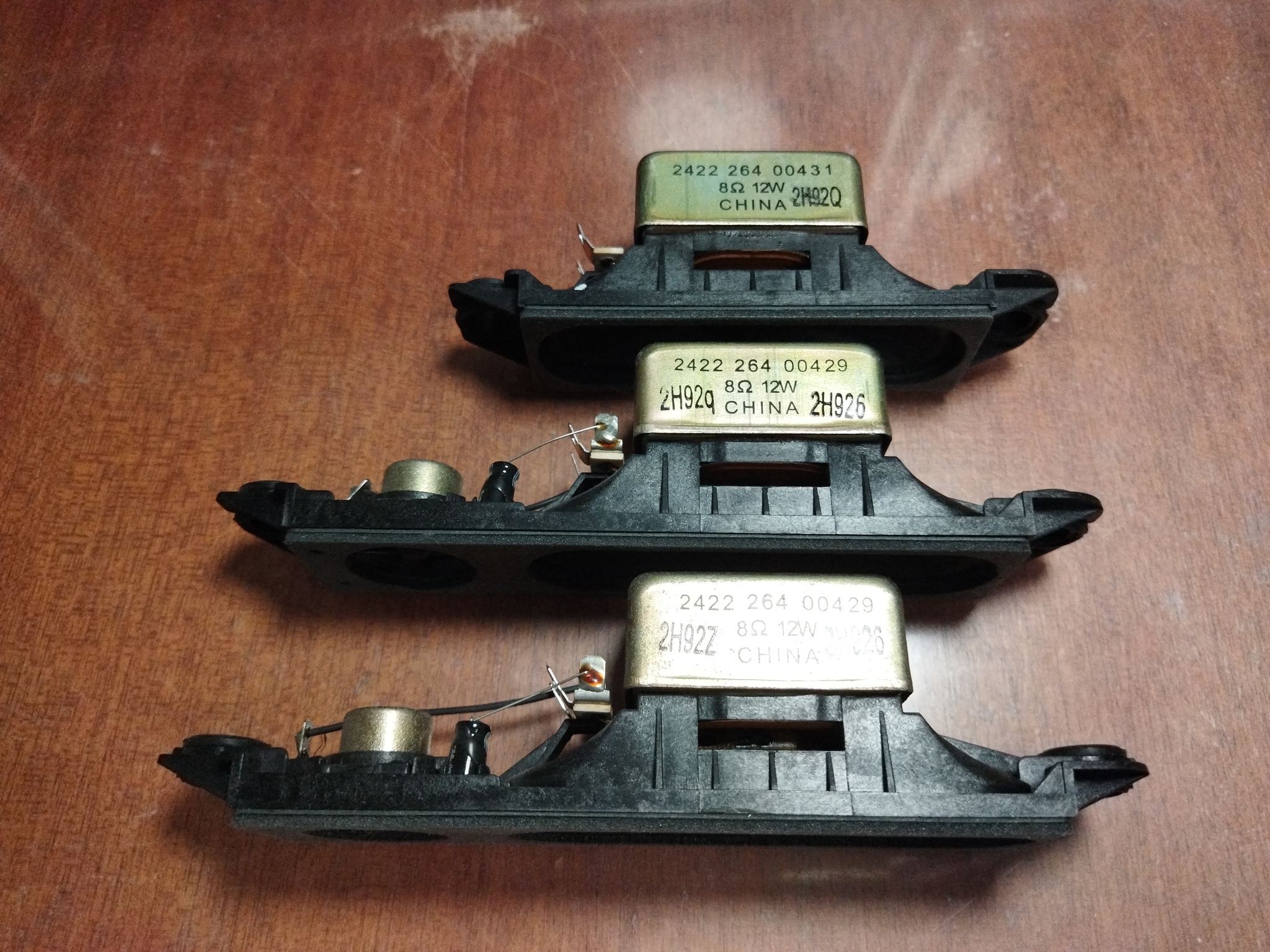

И три динамика.

В телевизоре были разные режимы звука, я пользовался стерео, без центрального динамика, тк с ним звук был странноват. Сабвуфер в этом режиме использовался и удивлял новых зрителей, которые привыкли к звучанию плоских телеков.

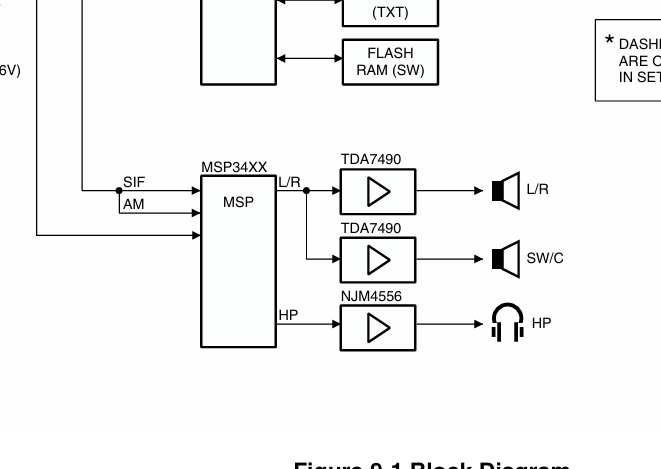

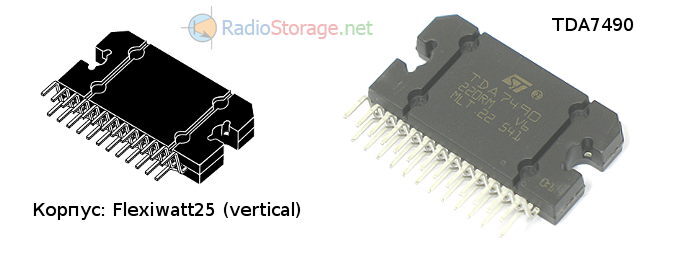

В качестве аудиоусилителей в телевизоре использованы две микросхемы TDA7490 это двухканальные усилители класса D - итого 4 канала.

Технические характеристики

Особенности:

• выходная мощность 2x25 Вт;

• высокая эффективность;

• широкий диапазон напряжения питания (±25 В);

• двуполярное питание;

• защита от перегрузки по напряжению (до 60 В);

• режим ожидания и беззвучный режим;

• защита от короткого замыкания (до 5 А);

• защита от перегрева;

• внешняя синхронизация;

• режим работы моста.

Не знаю, буду ли я все это дело как-то использовать или ляжет мертвым грузом на полку, как обычно )
