IPhone X быстро разряжается⁠⁠

Принесли в ремонт айфон 10, который мало держит заряд АКБ после падения. Подключил к блоку, было какое-то незначительное, но все равно паразитное потребление в выключенном состоянии. В десятке ничего особо не попаяешь без разделения плат, и это, между прочим, очень хорошо, потому что все подряд уже не лезут, куда не следует.

После внимательного осмотра на модуле wi-fi была обнаружена трещина, было предложено выпилить wi-fi и ремонт будет стоить подешевле или поменять и подороже. Мало кому, нужен телефон без wi-fi, поэтому будем менять модуль.

Чтобы лишний раз не перегревать и без того ударенную плату, решил спилить микросхему wi-fi дремелем. Самые внимательные увидят, что внутри микросхемы стоят все те же конденсаторы и резисторы, что и рядом на плате.

Допиливаем до контактов на плате, а дальше паяльником убираем оставшуюся часть микросхемы.

Одна ножка, пострадала, но это без проблем восстанавливается от соседнего конденсатора.

Дальше снимаем рабочую микросхему wi-fi с донора и ошариваем ее

Хорошенечко обмотаем термоскотчем и положим теплоотвод в виде монетки на соседнюю микросхему модема, чтобы при установке вай-фай модуля у нас не отвалилась сеть.

Т.к дело происходило в декабре-январе, то тогда широкие массы еще не знали про пурплмод, поэтому чтобы заставить работать другую микросхему wi-fi в паре с этим процессором, нужно сначала выпаяв микросхему памяти и на программаторе сделать “отвязку wi-fi”.

Выпаивать память тоже надо поаккуратнее, т.к с обратной стороны платы процессор.

Из-за предельной аккуратности все прошло успешно, wi-fi ожил, после чего телефон был выдан клиенту.

А на следующий день позвонили и сказали, что сети-то нет в нем, а раньше ж была же ж, как же ж так?! И тут надо с собой быть предельно честным и понимать мог ли ремонт привести к этому или клиент прикидывается одуванчиком. В данном случае, очевидно, что это могло произойти из-за пайки соседней микросхемы. А т.к в такого рода работах, лично я, всегда в цену закладываю подобные риски, то и по гарантии без нервов можно сделать вновь появившуюся проблему.

Разделяем платы, и выпаиваем модем

Сразу видно отвалившуюся краску от текстолита и куча оторванных пятаков-пустышек на плате. Это и не удивительно, напомню – соседняя микросхема была треснута пополам. Кстати, помните, я ставил теплоотвод? он был именно на этом модеме, но когда микросхема держится на честном слове, то она может отвалиться даже если просто раскрутить винты и даже не вытаскивать плату из корпуса.

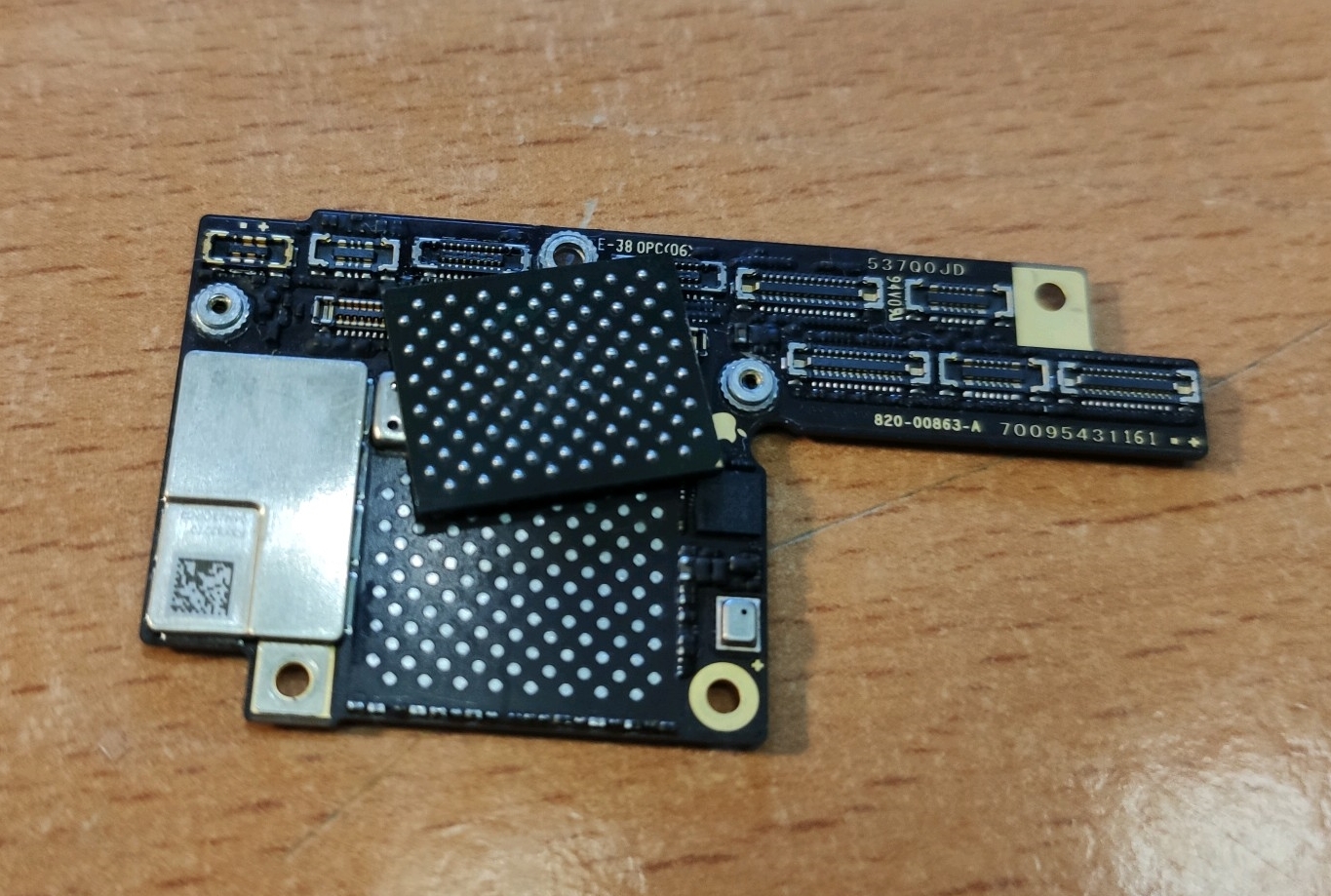

Ошариваем модем, зачистив компаунд с платы, и припаиваем все на место.

В этот раз все прошло без эксцессов.
