Добавление протокола Power Delivery в электронную нагрузку⁠⁠

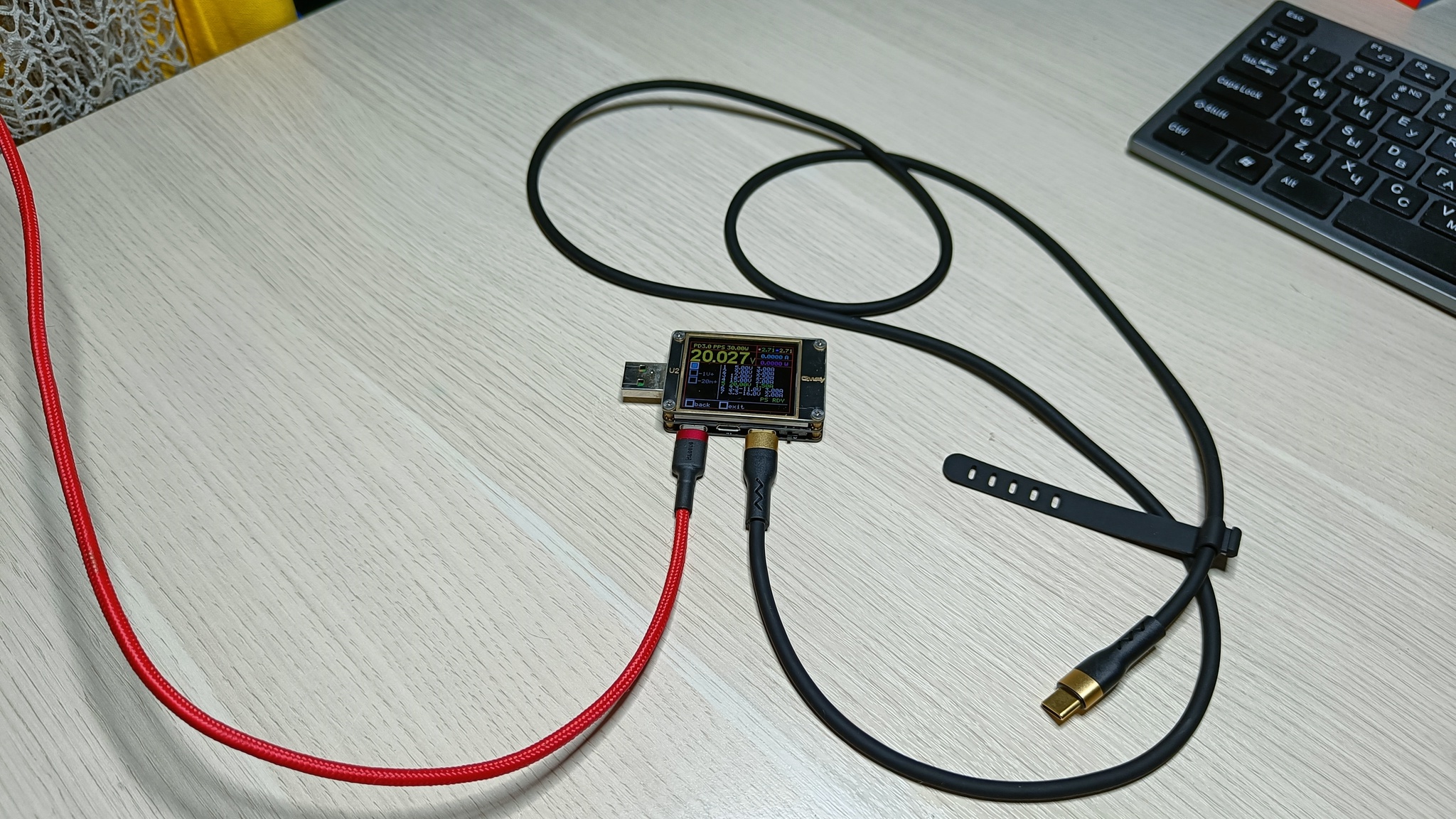

Всем шалом! Понадобится мне кабель с поддержкой протокола PD (power delivery), да не простой, а  чтобы была мягкая силиконовая изоляция, держал токи и стоил дешево. Такой кабель нашел за примерно 400 руб , вот только протестировать его не мог, так как заставить выдавать 20В источник питания без платы триггера не получится. Можно, конечно, использовать связку кабель type-c далее устройство триггера (как на фото), а затем тестируемый кабель...

Но это плохая идея, так как будут потери на проводах, разъёмах и на самом тестере (он же триггер), а значит только апгрейд электронной нагрузки. Как это будет работать? При подключении кабеля  к зарядному устройству с поддержкой протокола PD (это всегда зарядки для работы которых нужен кабель, имеющий с двух сторон разъем Type-C) нагрузка будет запрашивать 20 Вольт от зарядки (вроде максимум для таких зарядок, но это не точно), а если зарядное по как-то причинам не умеет выдавать такое напряжение, то будет выдаваться максимальная напруга.
Приступаю к прокачке :) Мне понадобится плата Ip2721 на 20В (стоит около 1$), инструменты для работы + прямые руки.

1. Прикинув расположение платы фиксировать ее рядом с разъемом, а для этого необходимо провести некоторые хирургические манипуляции. Для начала убрал разъём Type-C.

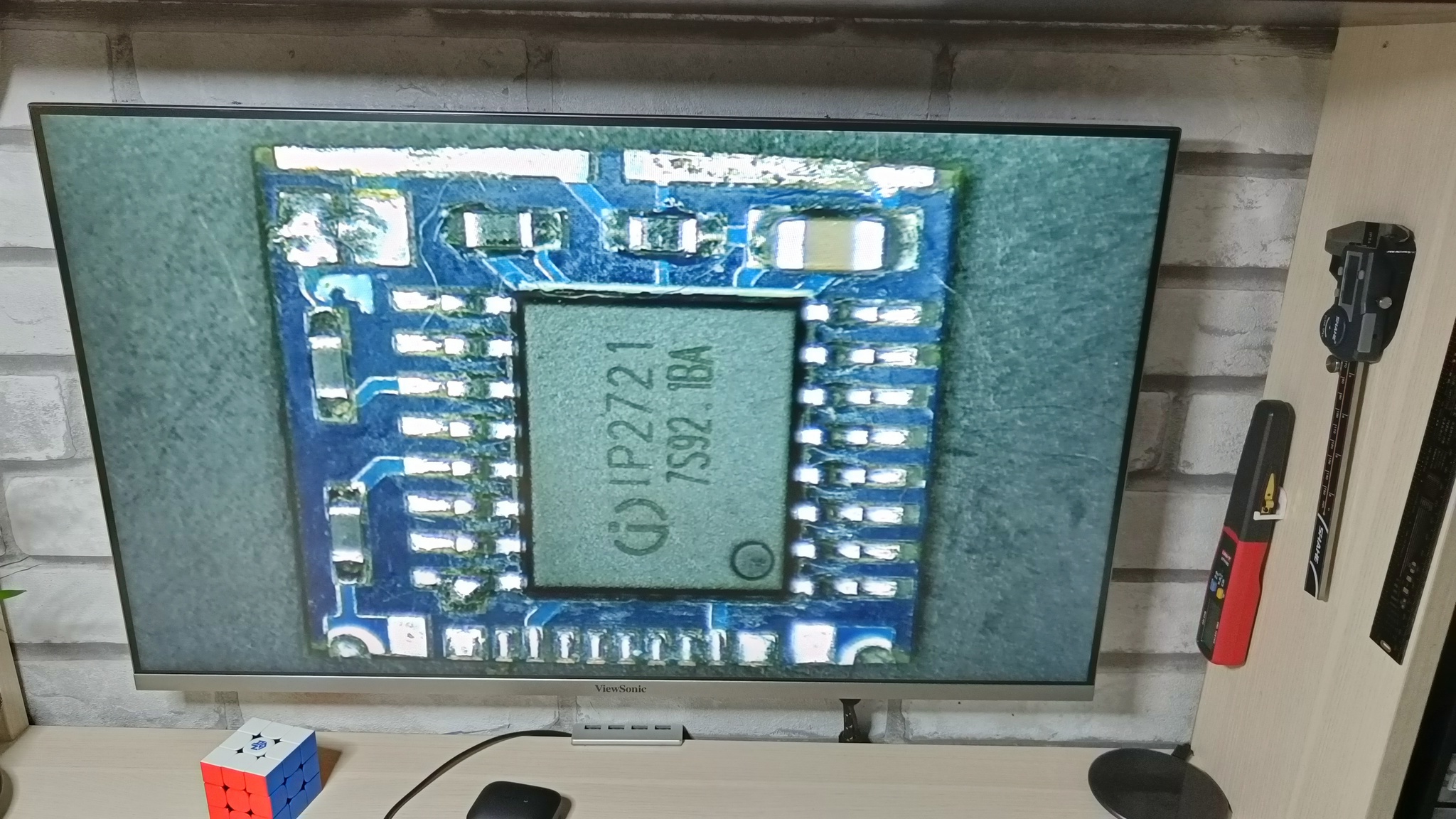

2. Отрезаю все лишнее и прохожу мелкой шкуркой, чтобы убрать все неровности. В микроскопе проверяю, не оттяпал ли я что лишнего.

Выглядит неплохо, по этому переходим к следующему этапу.
3. Фиксирую плату на клей.

4. Распаиваю тонкой проволокой от какого-то импульсного трансформатора

Ну и наконец самое интересное.

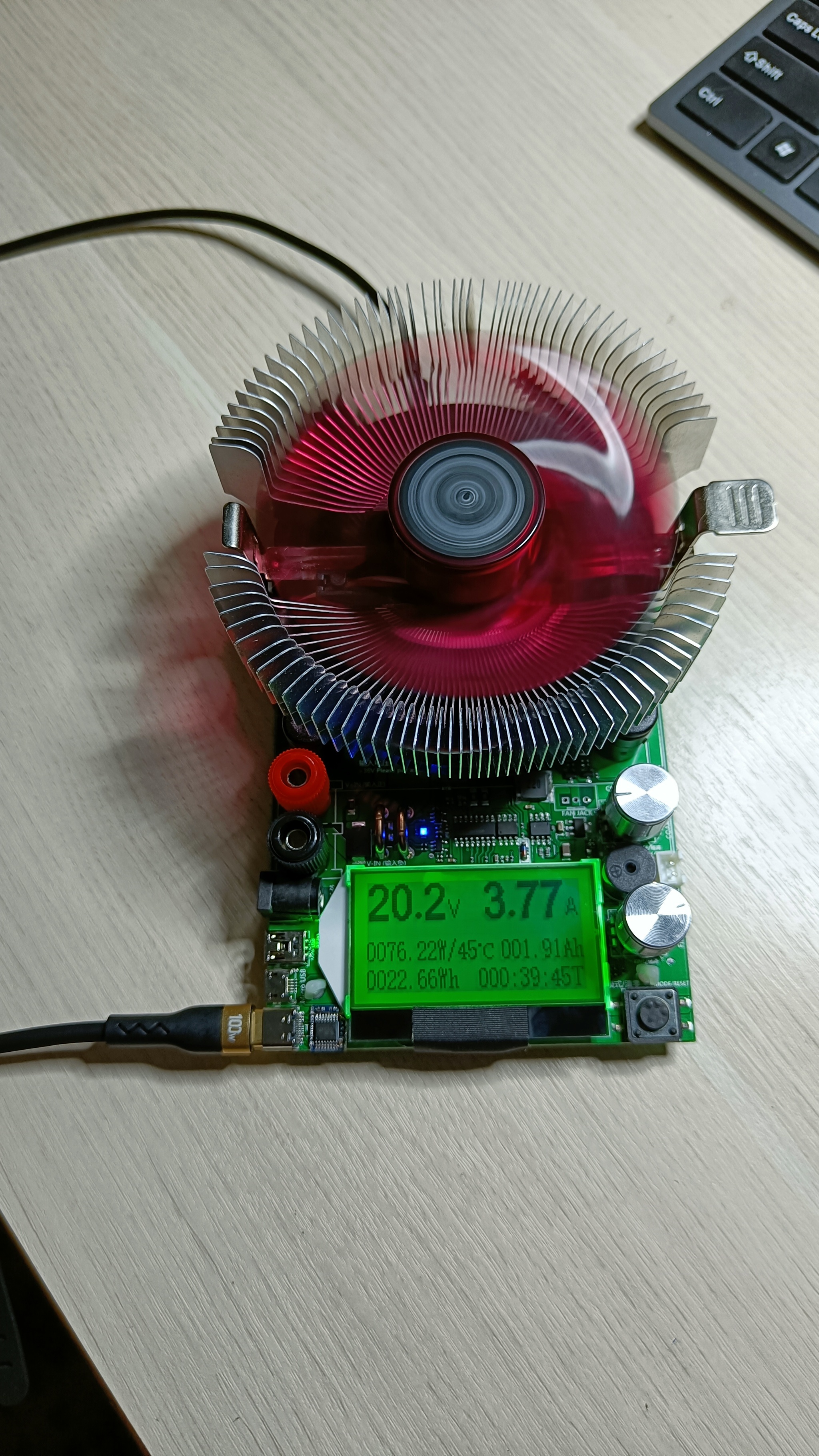

5. Проверка работоспособности

Больше вытянуть не смог, зарядное устройство уходит в защиту.
По итогу, кабель не греется за 10 минут работы (дольше тестировать не вижу смысла), напряжение на кабеле не теряется, что тоже хорошо. Из заявленных 100Вт удалось протестировать 75Вт.
Да, возможно кто-то скажет: "у тебя в нагрузке есть разъём USB для подключения внешнего тригера, а ты изобретаешь велосипед". Да, разъем такой есть, но через него можно запустить только quick change (QC2.0/3.0), правда токи там меньше, а значит кабель на полную мощность я не протестирую.

После доработки, поддержка протокола QC через внешний триггеры осталась.
P.S. На фото выше максимальная мощность которую я смог вытянуть через протокол QC на том же зарядном.
P.S. Кому интересно, зарядное устройство Baseus 65W, кабель Joyroom PD 100W.
