ARDUINO это просто: Arduino и RFID rc522. Электронный замок⁠⁠

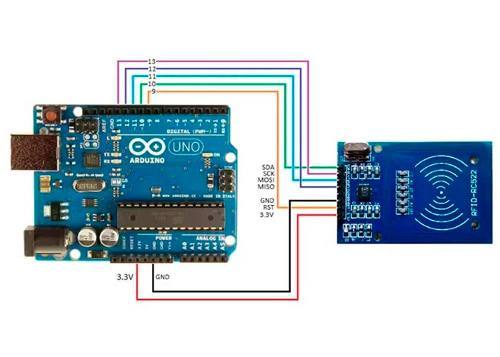

Подключение к Arduino:

Для начала необходимо установить библиотеку RFID Library for MFRC522.

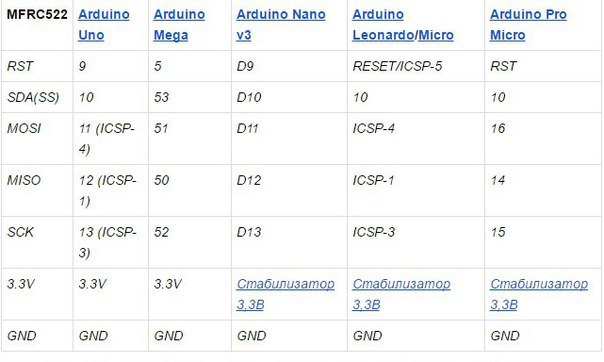

Контакты на модуле RFID-модуль RC522 необходимо подключить к Ардуине. Для подключения удобно использовать провода папа-мама.

Описание контактов у RFID-модуля RC522:

VCC — Питание. Необходимо 3.3V;

RST — Reset. Линия сброса. Ни в коем случае не подключать к пину RESET на CraftDuino! Данный пин цепляется на цифровой порт с PWM;

GND — Ground. Земля

MISO — Master Input Slave Output — данные от ведомого к ведущему, SPI;

MOSI — Master Output Slave Input — данные от ведущего к ведомому, SPI;

SCK — Serial Clock — тактовый сигнал, SPI;

NSS — Slave Select — выбор ведомого, SPI;

IRQ — линия прерываний;

В комплекте с модулем RFID-RC522 идут две метки, одна в виде пластиковой карточки, а вторая в виде брелка. При необходимости их можно докупить отдельно.

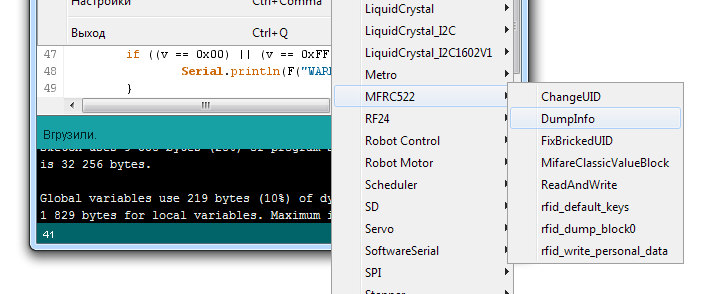

После того как все будет подключено на модуле будет гореть индикатор, это говорит о том что питание поступает на RFID. Пришло время запустить пробный скетч который находится в библиотеке которую мы установили.

Необходимо проверить правильность заданных констант:

#define SS_PIN 10
#define RST_PIN 9 // Данные константы соответствуют

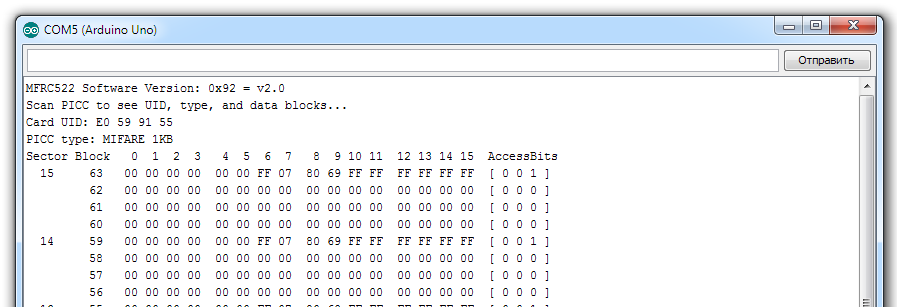

Теперь загружаем скетч в ардуину и включаем Мониторинг последовательного порта.

Подносим метку к ридеру и модуль считает все данные с данной метки, например уникальный идентификатор метки UID.
