Моя первая рабочая самоделка! Или гайд по внедрению USB C в sensor bar
Привет Пикабу! Сегодня хотел бы поделиться своей радостью, я впервые спаял что-то рабочее!

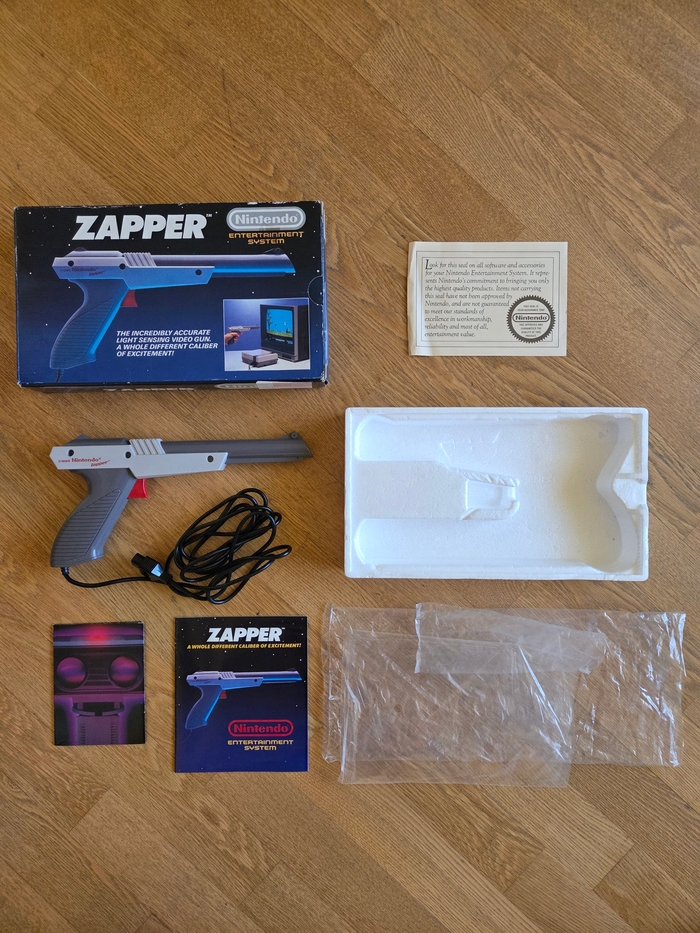

Ближе к устройству, а точнее к модификации, давече захотелось мне поиграть в рельсовые шутеры, да не просто мышкой потыкать, а прям как задумывалось! Лайтган я решил сразу отмести, муторно и дорого, да и места у меня под пузатый ТВ нет, ну а ежели лайтган отметать то вариантов тут не много, либо Wii, либо PS movie. Остановился я на wii, так как её эмулятор, Dolphin эмулирует 99% библиотеки, не без костылей и пердолинга, но эмулирует в 60FPS, FHD и в 16:9, а мне большего и не надо:)

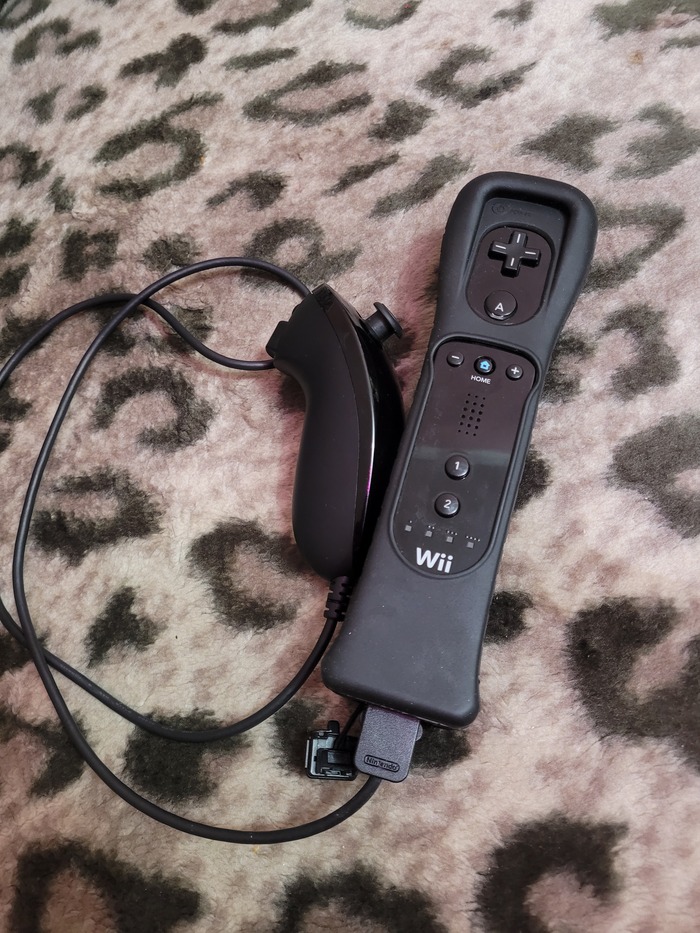

Сходу купил оригинальный wii remote и нунчак и занялся пердолингом с дельфином.
И тут думаю большинство тех кто знаком с эмуляцией wii уже понял с чем я столкнулся, без Sensor bar(это планка с двумя рядами ИК светодиодов по 5 штук на каждой стороне) адекватно играть не представляется возможным.

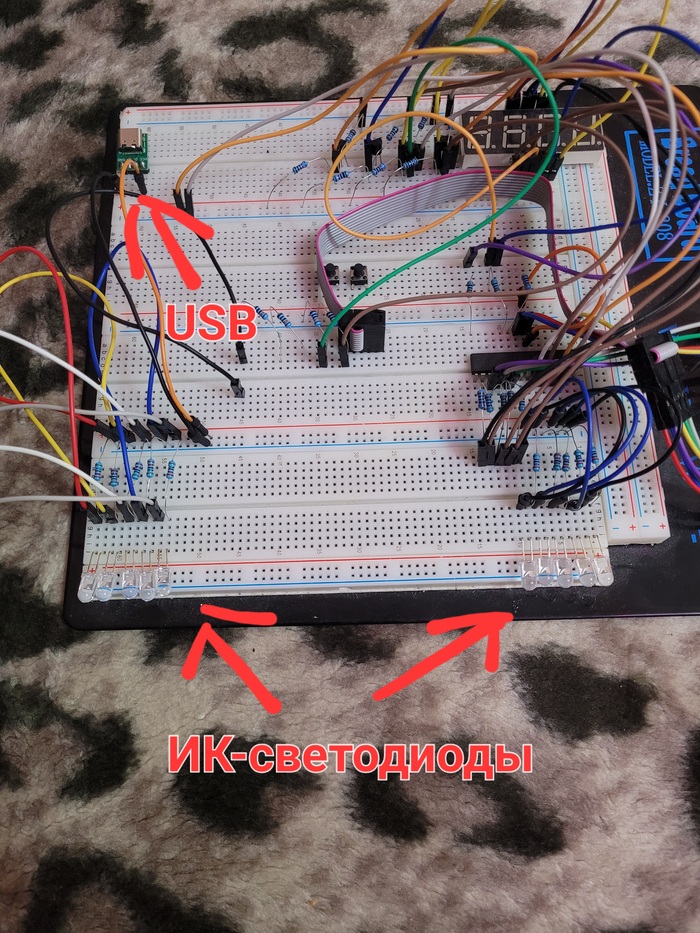

Ну что делать, решил сходить за диодами в ближайший радиомагазин, собрал на мектке вот такую конструкцию.
*На МК не обращайте внимания, я просто программированием на Atmega8 балуюсь, чуть чуть😅*

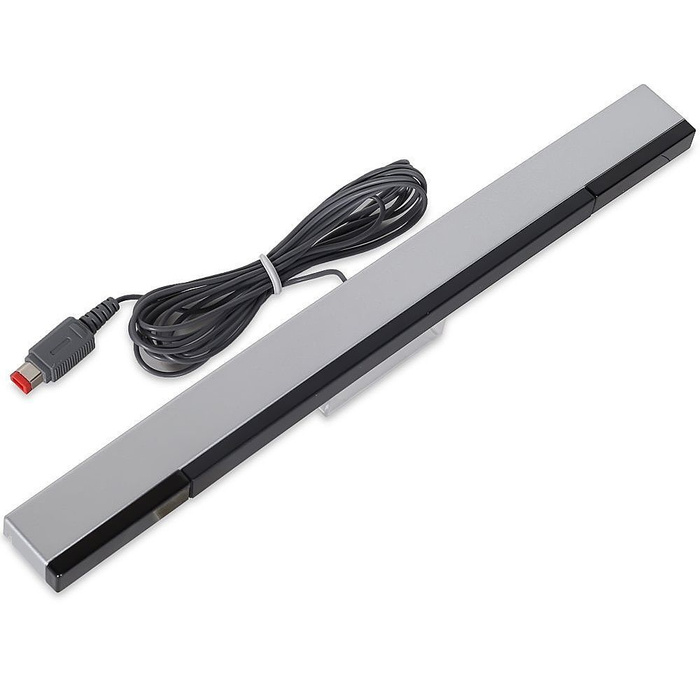

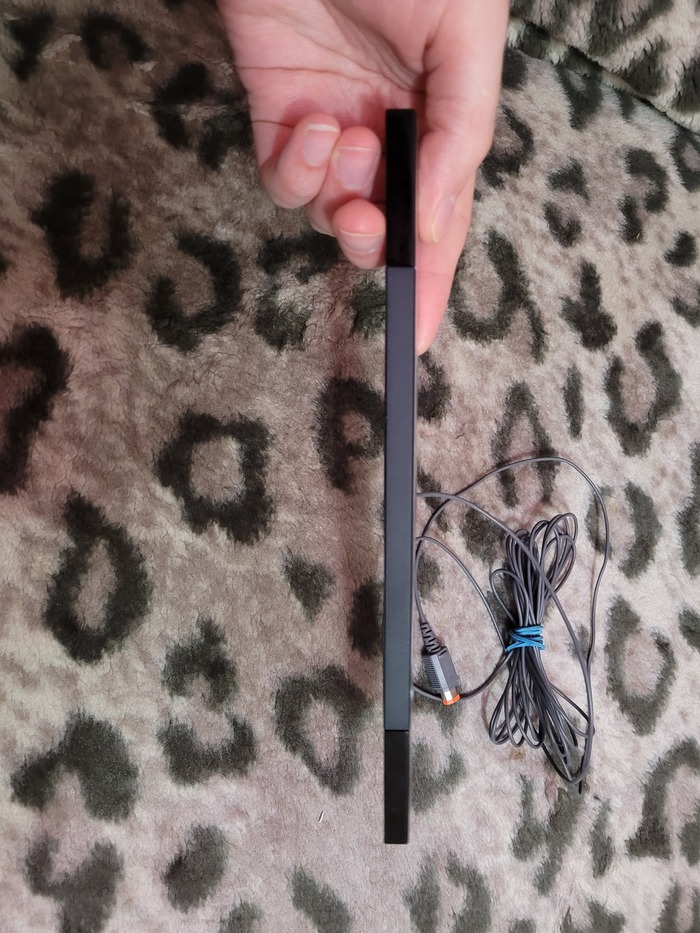

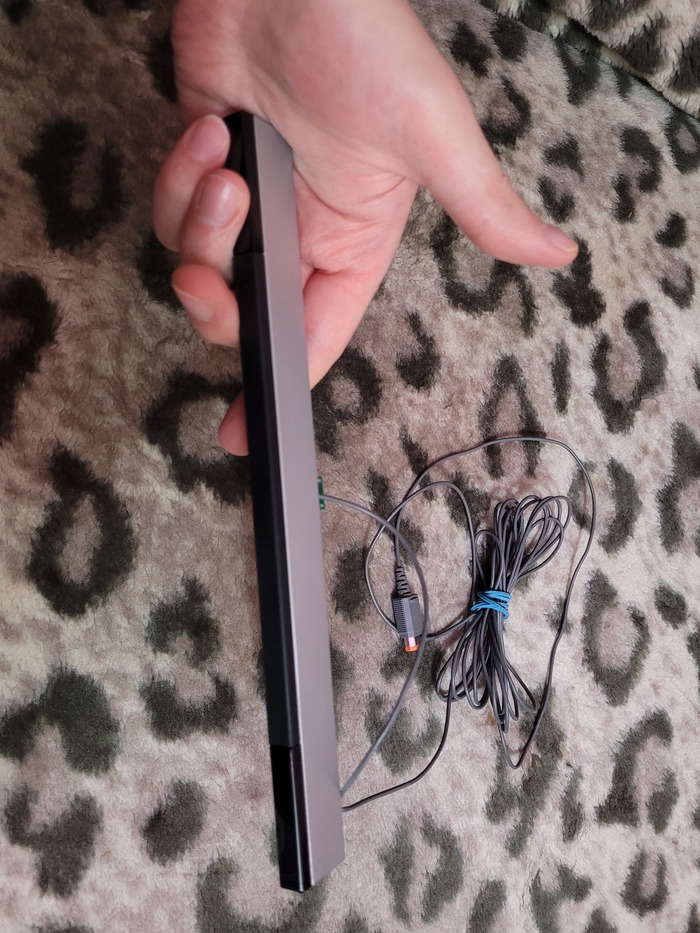

И как бы да, оно работает, но меня не оставляло желание получить готовое и оригинальное устройство, посему я купил оригинальный бар в надежде просто подключиться к оригинальному порту nintendo

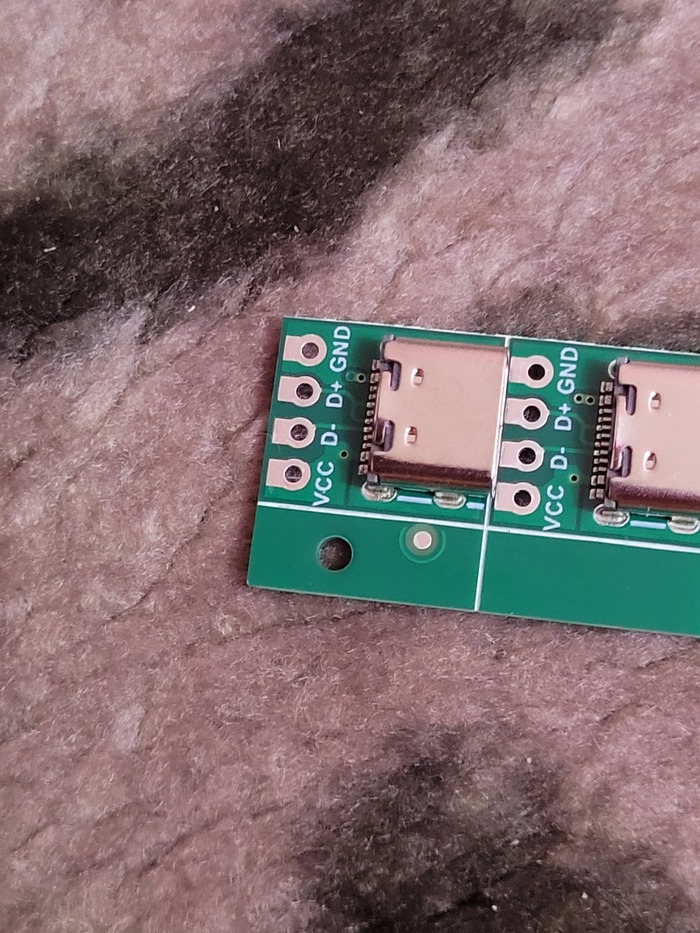

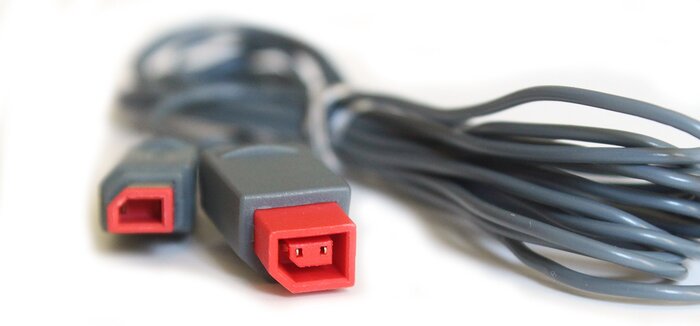

Но как бы не получилось, крабики в него не влезли, а эксперименты с ватной палочкой и макетными проводами тоже не давали хорошего контакта, тогда я решил влезть внутрь и просто припаяться к плате, купил вот такой модуль за пару центов(USB C на макетные пины) и вскрыл бар.

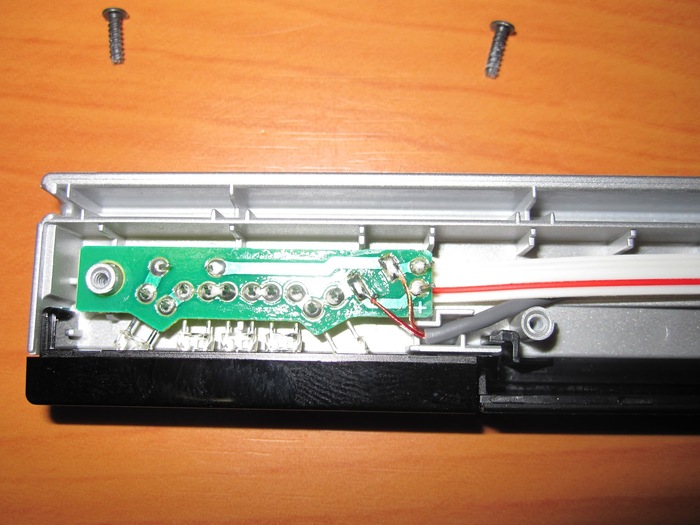

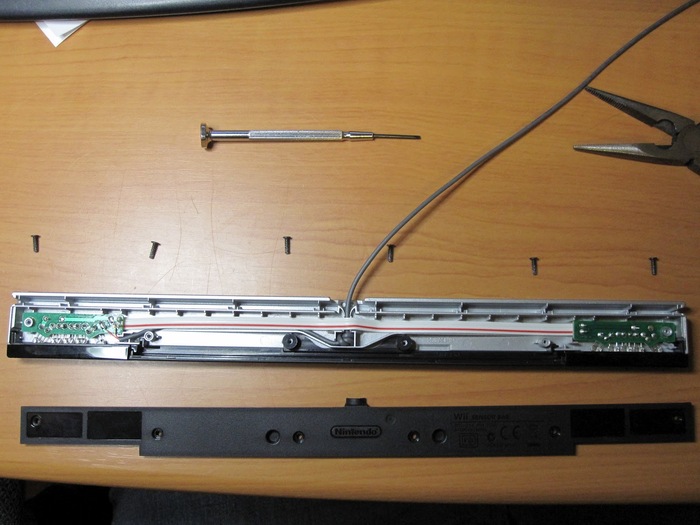

Внутри Sensor bar выглядит так(фотки честно спизжены с сайта "Jon Don't Do It!":

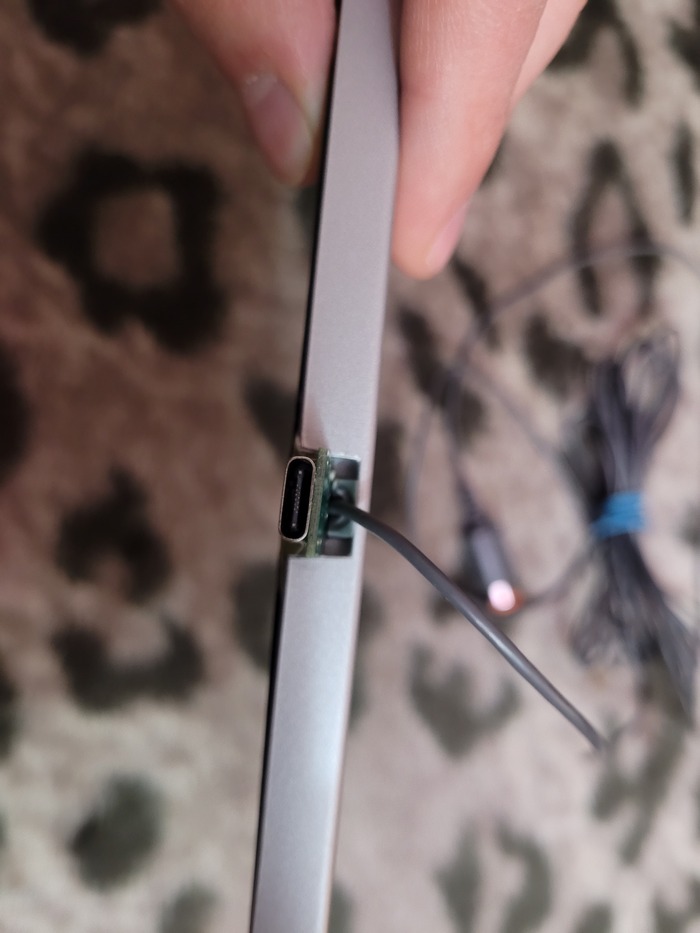

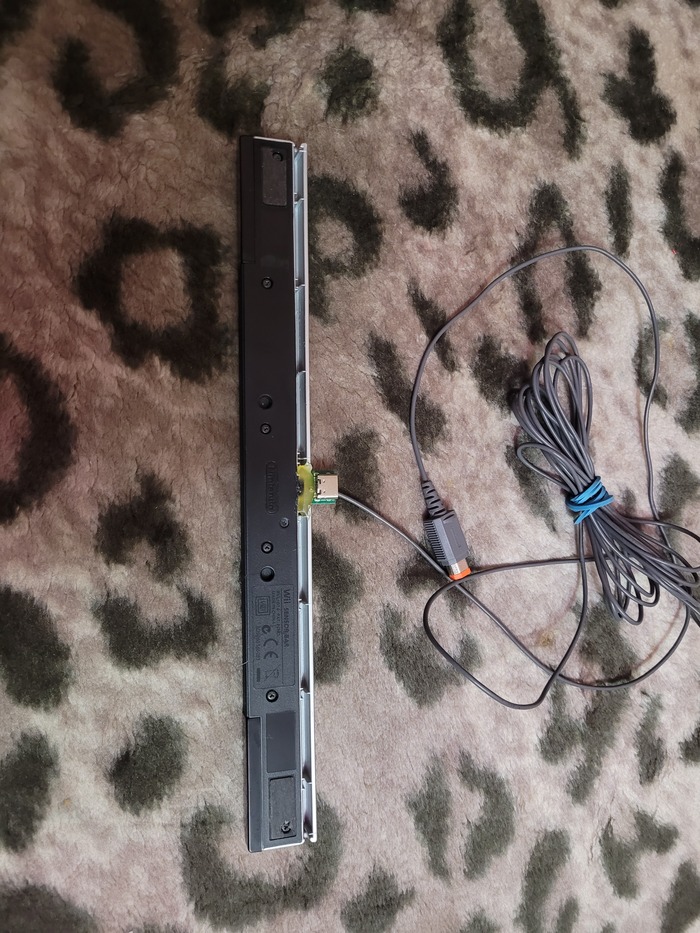

Припаялся ко входу оригинального кабеля Wii, а USB C вывел в то же место откуда выходит оригинальный кабель и с умным видом собрал свою поделку(ага).
Те кто шарит по одному виду данного девайса уже поняли в чём проблема такого мода. Ага, диоды разбиты на группы по 5 штук и от 5v они не зажигаются, им нужно как минимум 7.5v.
Первая мысль: usb умеет выдавать 9v, заставить usb выдать 9v, но проблема в том что данный режим можно включить только использовав Quick Charge/PD, да, китайцы продают модули которые умеют в это, но на адекватных сайтах вроде ozon/WB такие штуки только с доставкой из китая, либо у местных барыг вообще не дёшево.
Интернет подсказывал: Просто закоротить по два диода с каждой стороны что бы 5V было достаточно, но мне не хотелось портить железку и снижать её характеристики, да и в таком случае подключить её к приставке будет невозможно, ведь напруга на диоды будет выше заводской и они быстро помрут.

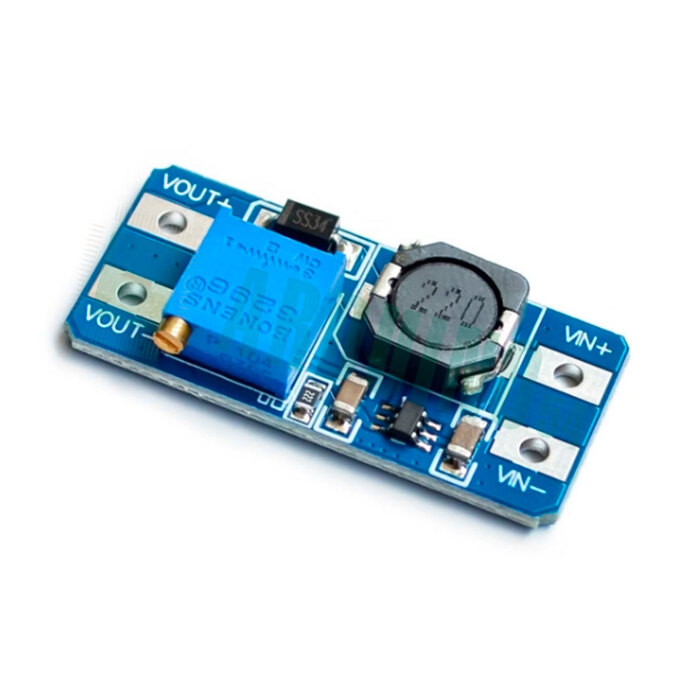

Не буду лукавить, подсказала нейронка от гугла, которую я допытывал быстрое и простое решение: MT3608!(это DC-DC модуль который повышает напряжение с 5V, до нужных мне 9V).

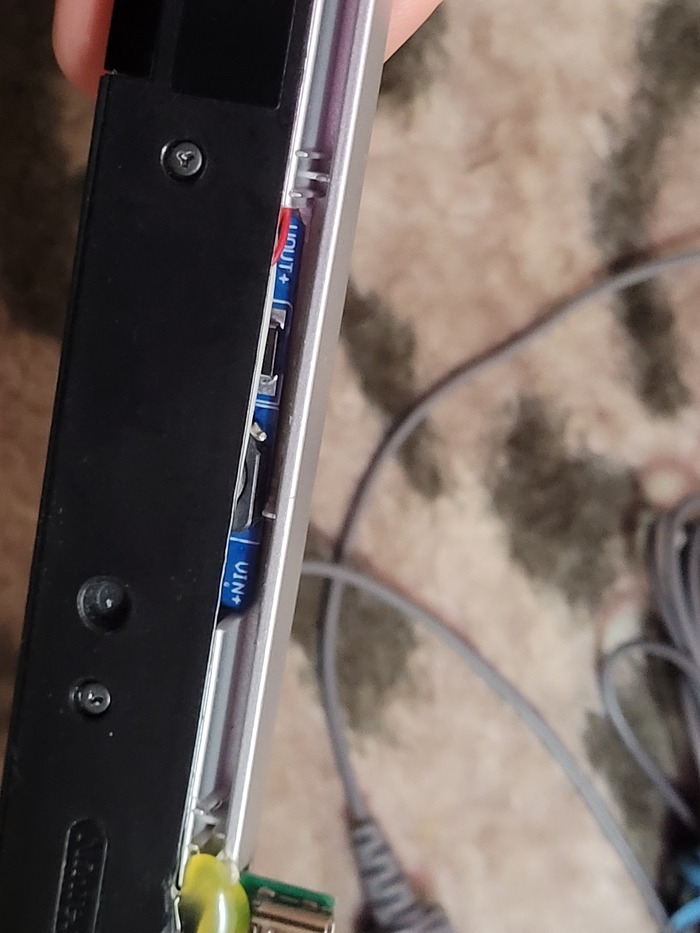

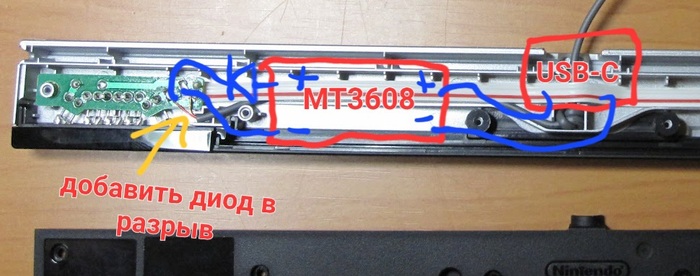

Есть везде, стоит 100₽, и самое главное - она влезла в оригинальный корпус sensor bar! Да, пришлось немного подпилить напильником кабель каналы и стенки закрывающие внутреннее пространство, но получилось вполне цивильно! Я добавил пару диодов(1N5819): один на выход MT3608 и один на вход оригинального кабеля wii, таким обрзаом сделав защиту от дурака(даже если подключить и питание по USB и подключить кабель к wii ни приставке, ни блоку питания USB, ни самому бару ничего не будет) и получив устройство которое будет работать как с оригинальной консолью так как это задумывал разработчик, но и добавив к ней USB-C при работе без оригинальной консоли. К сожалению, фоток процесса у меня не сохранилось, да и мои навыки пайки далеки от идеала, но я набросал схему для тех кто захочет это повторить:)

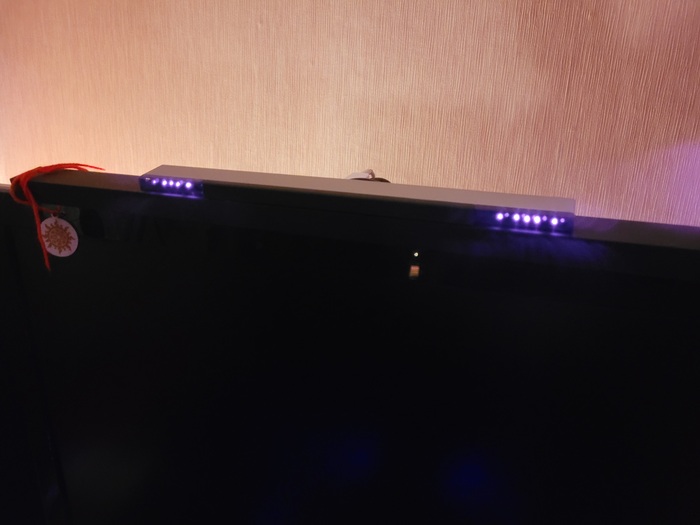

Ну и готовый sensor bar
Спасибо за внимание!
