Зажигалка из гильзы 12-го калибра
Встречайте мой вариант зажигалки из гильзы 12к. В основе лежит латунная гильза 12х60 и кусок 19-го шестигранника из коробки с обрезками.
Первым делом гильза была обрезана до 50мм длины (не мной, но зачинщиком этого мракобесия). Далее шестигранник был проточен до 18.5мм и рассверлен до 16мм на глубину 35мм под емкость для топлива. А с верхней стороны на глубину 12мм под ветрозащиту и кресало (колесико).
Далее было просверлено два отверстия на 2.5мм под фитиль и 5мм под резьбу м6.
Следующий этап был изготовлением корпуса кресала и трубки под кремень с пружиной. Латунь, резьба м6 для крепления в корпусе, сквозное отверстие 2.6(!)мм под пружину и кремень. На конце нарезана резьба м3 под фиксирующий винт.

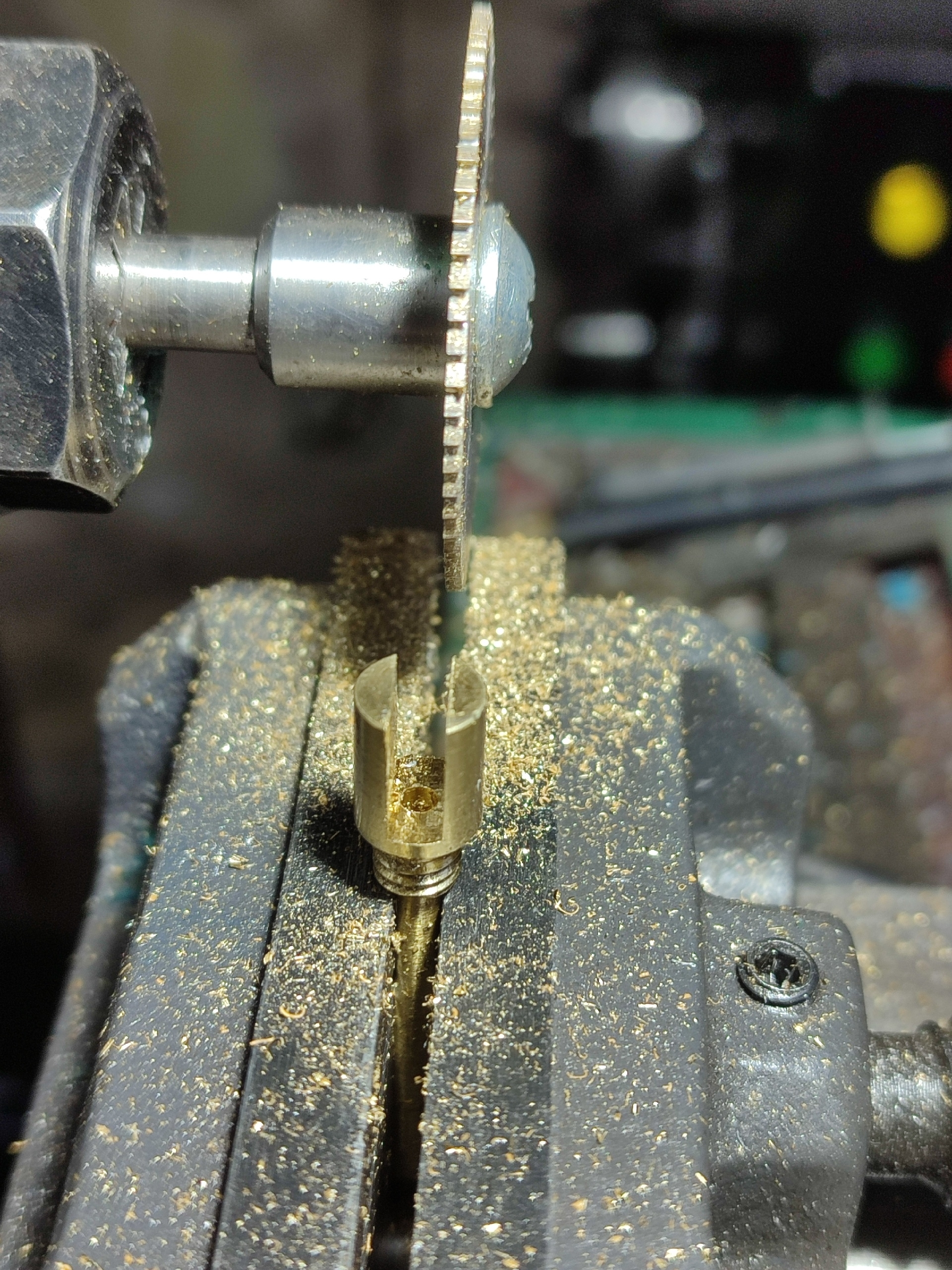

Паз под кресало фрезеровался дисковой фрезой после тестовой сборки и разметки положения кресала. Чтоб при закручивании колесико смотрело в нужную сторону.
Ось кресала изготовлена из стали 2.5мм и расклепана по месту.
Ось вращения кресала слегка смещена, для возможности смещения колеса вовнутрь. не понадобилось.

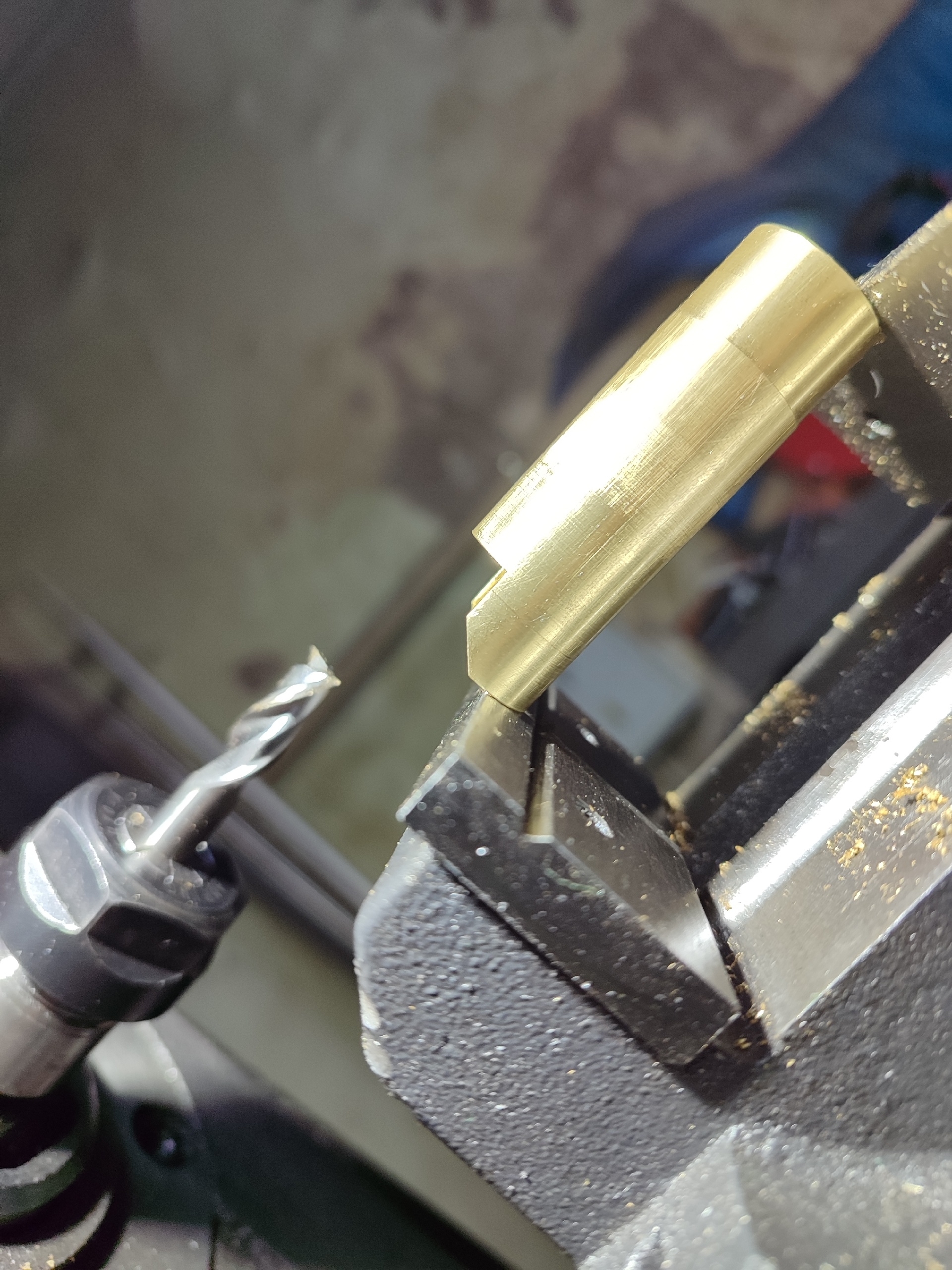

Фрезеровка под кресало в корпусе зажигалки делал концевой фрезой на глубину 6мм. Фаски под 45° для удобства и эстетики.

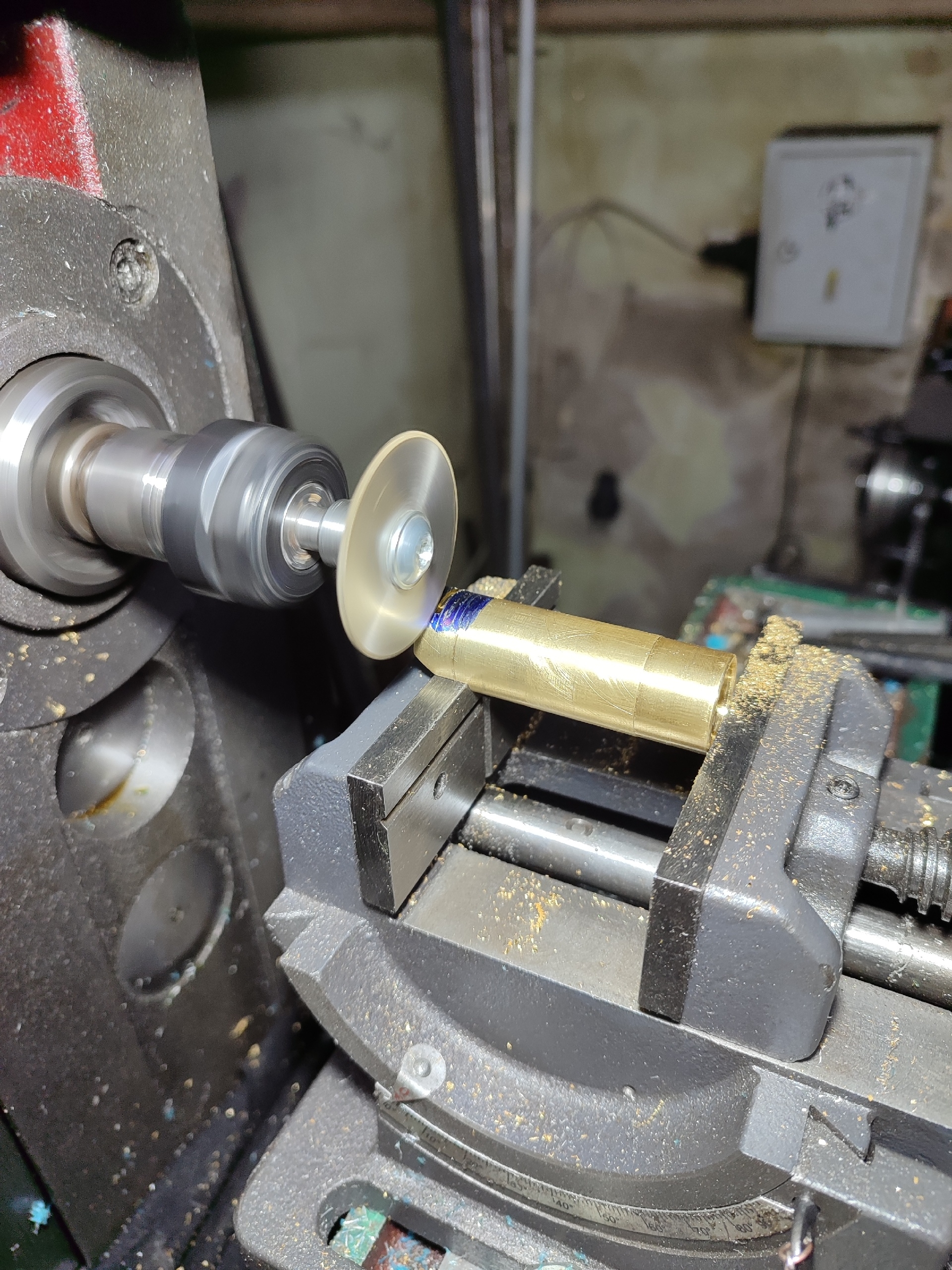

Пазы для ветрозащиты 1.2мм шириной фрезеровал дисковой фрезой.

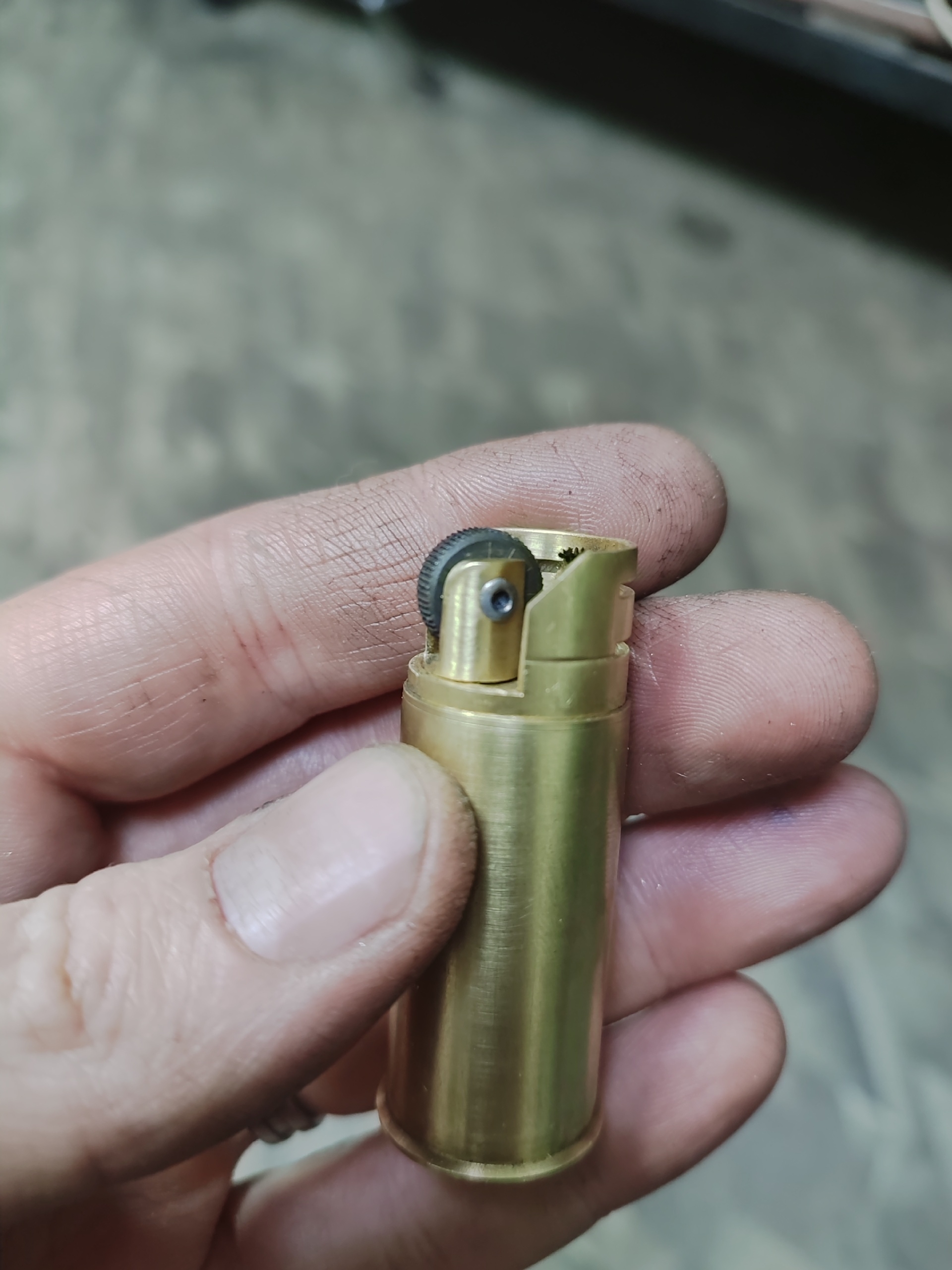

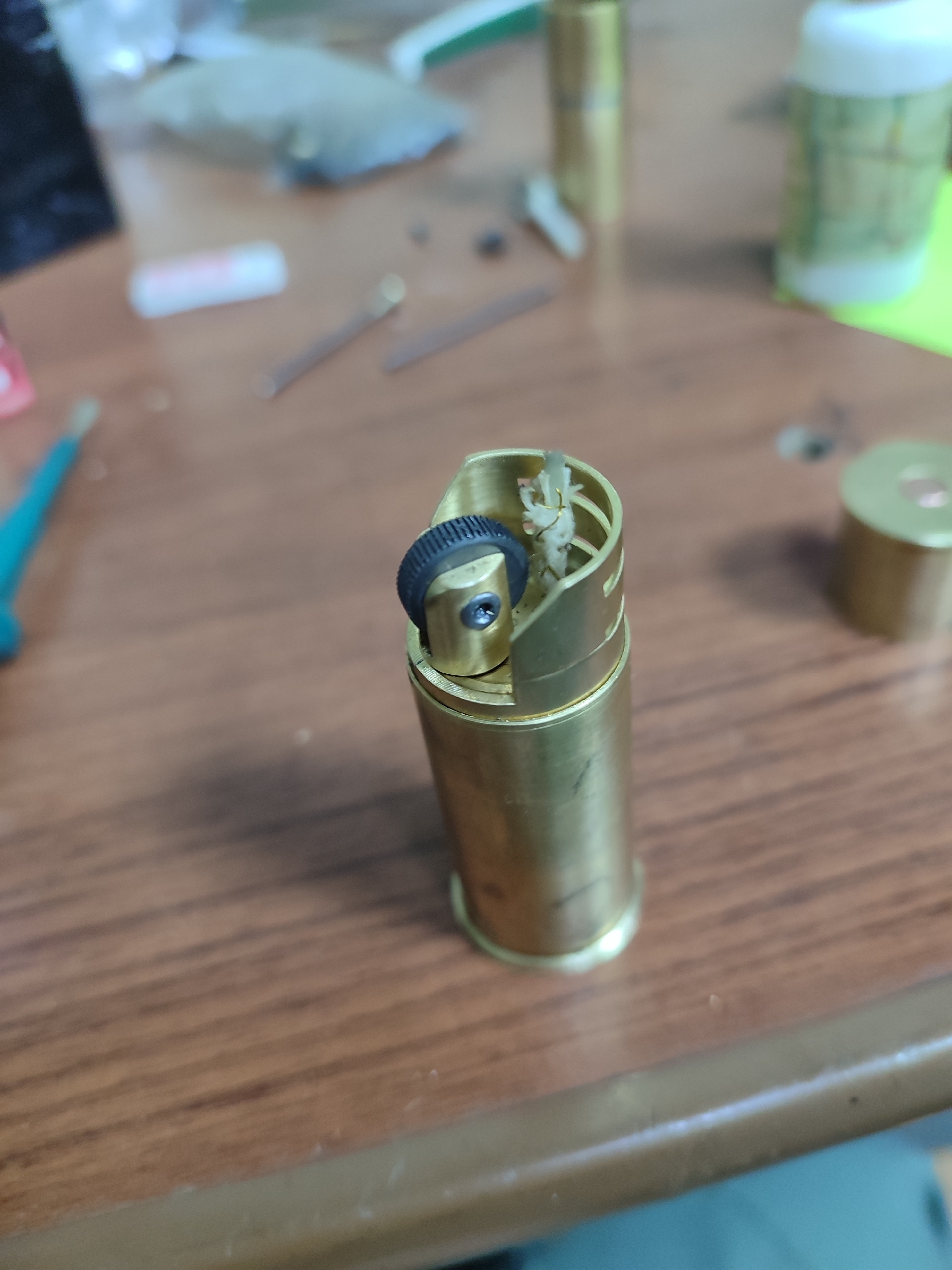

Получилось очень хорошо, но повторять я такое конечно же не хочу.
