Ваше слово, товарищ Маузер

Ни один советский фильм про революцию или гражданскую войну не обходился без этого колоритного "товарища". На вскидку: "Белое солнце пустыни", "Офицеры", "Приключения неуловимых", "Свадьба в Малиновке" и куча других. Рано или поздно Маузер С.96 должен был появится и в моей коллекции в виде модели стреляющей резинками.

Квадратный, легко узнаваемый профиль, длинный ствол, кобура-приклад из дерева на тонком кожаном ремешке, брутальность почище чем у "пустынного орла", это все про маузер.

Как говорится, семь раз отмерь, поэтому большую часть времени заняла разработка 3модельки в CAD. Материал для изготовления: хорошая балтийская фанера и буковые досточки, бамбук.

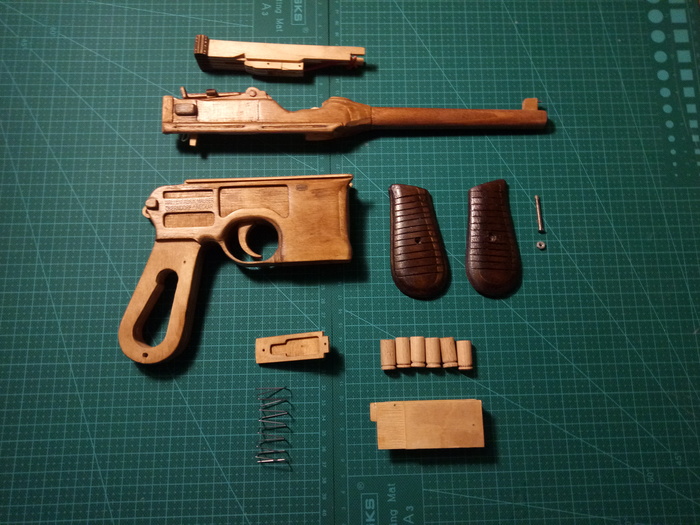

Самой мякоткой этого проекта должна была стать имитация выброса стреляных гильз и возможность неполной разборки по анологии с оригиналом. Для экстракции гильз нужен подвижный затвор, поэтому мой Маузер оснащен системой "blowback". После выброса последней гильзы встает на задержку с открытым затвором.

После окончания работ с 3D выводим детали в 2D формат DXF и подготавливаем программы для ЧПУ. Получилось 125 отдельных деталей на четырех листах формата А4. Домашняя фреза справилась с этим обьемом за два с половиной часа. На фото уже пустой "литник" после сборки. Не догадался сфоткать с деталями.

Можно приступать к сборке. Местами это не сложно, примерно как собирать набор из коробки, только без инструкции.

Тест механики в полуготовом состоянии. Откат затвора уже работает. Самым трудным делом оказалась сборка магазина. Пришлось перепробовать кучу материалов для пружин, а позже конструировать весь узел заново.

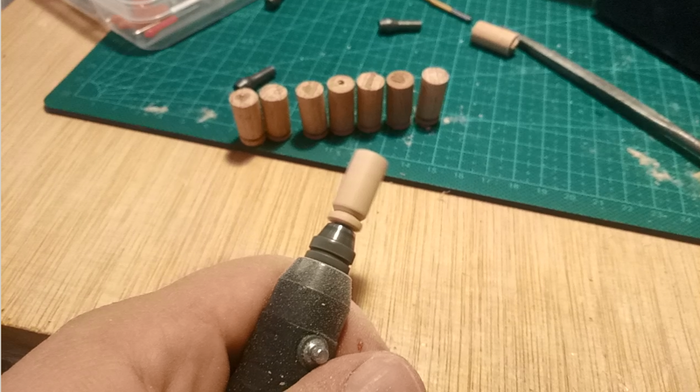

Изготавливаем "боеприпасы". Кстати экстракция работает и с настоящими гильзами 9мм, правда они тяжеловаты и вылетают не так энергично как деревянные.

Ну вот, сборка завершена, все работает. Осталось обработать напильником и навести достойный финиш.

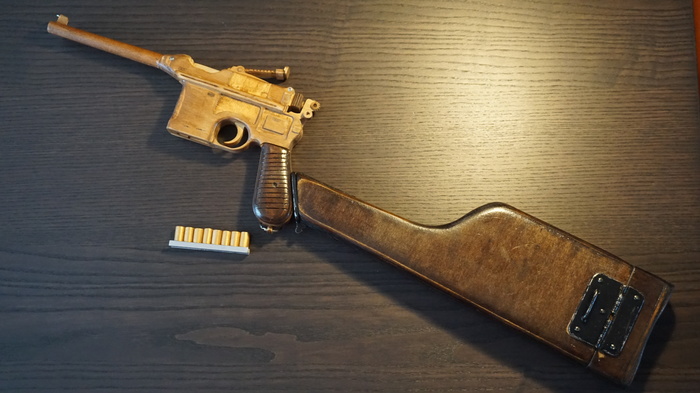

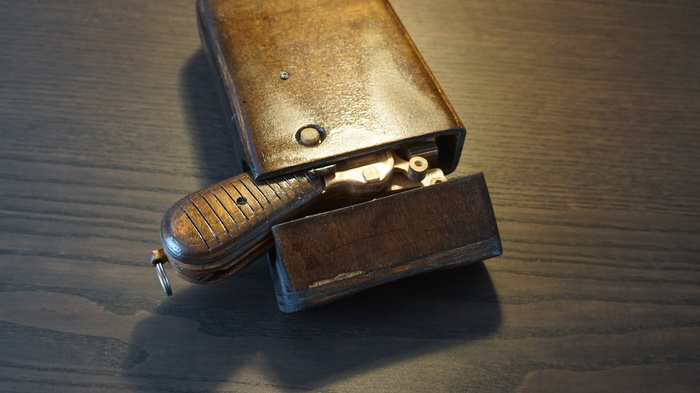

Запиливаем кобуру. Какой же Маузер без кобуры.

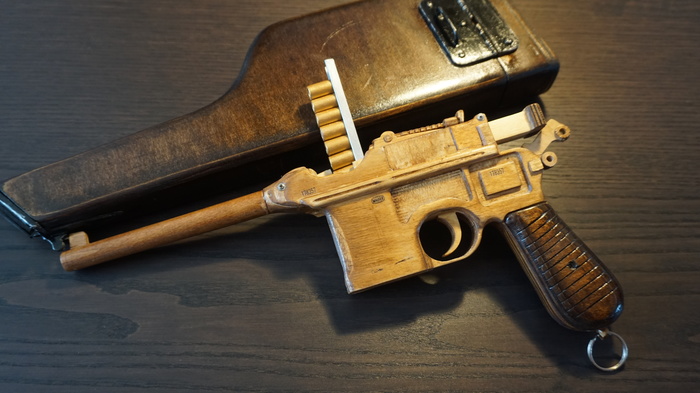

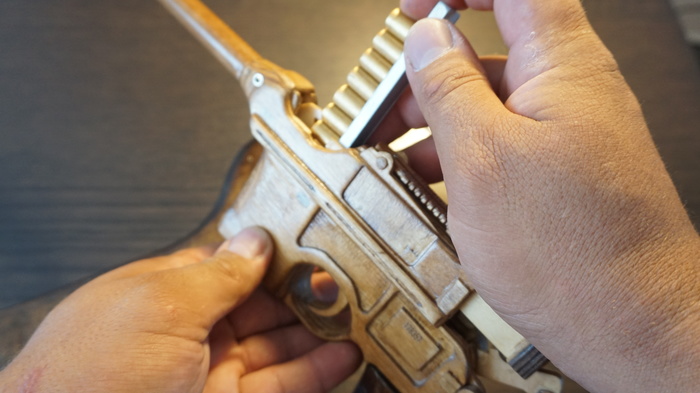

Магазин на 6 патронов, заряжается сверху как на ранних моделях. Заряжать можно обоймой. Экстракция работает по принципу настоящего оружия, при движении затвора вперед гильза досылается в пространство над магазином и лежит там свободно. При выстреле затвор отходит назад, отпирает стопор, резинка проворачивает ротор. Ротор бьет своим уголком по гильзе снизу выбрасывая ее.

Предохранитель то же рабочий. Спусковой крючок не пойдет до конца, если рычаг предохранителя поднят.

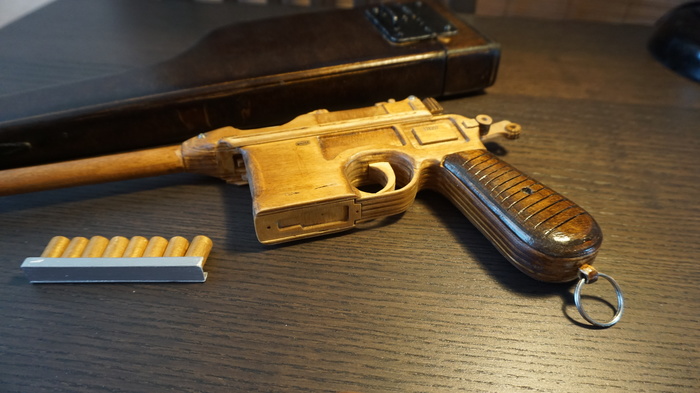

Как то так. Наносим маркировку, логотипы и номера, что бы оживить модель. Некоторые места делаем чернее. Прицельная планка как у оригинала ранних версий, размечена до 1000 метров. С.96 прямо снайперская винтовка а не пистолет.
