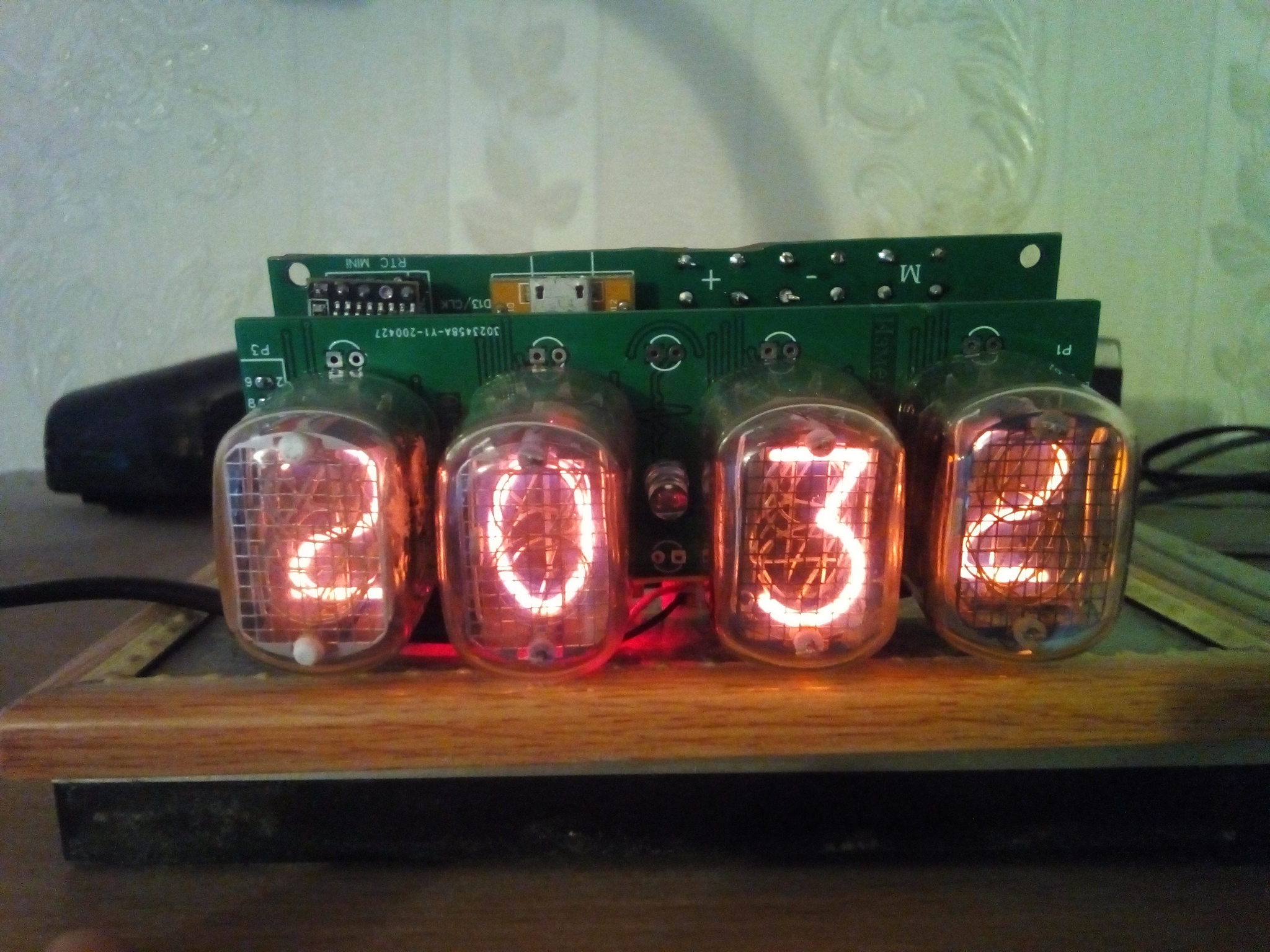

Запилил универсальную плату для часов под ИН-12\ИН-14 лампы и arduino nano по авторскому проекту AlexGyver https://alexgyver.ru/nixieclock_v2/
Заказать платы в Китае с моими изменениями: https://easyeda.com/adm503/adm503
Не за большие, посммтрите цены на дорогом чип и дипе на стм. Они разные бывают. Один раз попробуете и больше не захотите исспользовать ардуино.
Если не обращать внимание на то что память у attiny 2313 в 16 раз меньше и прошивку сувать некуда?
Хорошо. Arduno программируется с usb разъема на лету. Для attiny 2313 нужен программатор. Для перепрошивки (обычное дело) ЧИП придется ставить в кроватку. Arduno Nano 120р. < attiny 2313 60р. + кроватка + программатор - 30КБ флеш-памяти.
Сохранение антуража на плате в деревянном корпусе на самом деле принципиально?
Прошивка часов не влазит, сочувствую. Ну тогда возьмите какую нибудь atmega в dip корпусе, например atmega168-pu или прям такую же atmega328-pu
Цена atmega328 в dip корпусе такая-же как у arduino nano, но понадобиться как минимум кроватка на плату, программатор и кварц. Нужно ли заморачиваться, ведь платы будут находиться в корпусе?
Неистово плюсую. Они ещё и дешевле без обвязки и платы. И вообще комьюнити надо переходить на stm32, почти все современные устройства проектируются под stm. Но, скорее всего такие проекты нацелены на новичков, которые купили ардуинку и не знают, что с ней делать.
Я тоже после перехода на stm32, обратно на avr уже не хочу, т.к. обилие периферии, возможностей, гибкости и лёгкости апгрейда сделали мой выбор. Поначалу отпугивало обилие подключаемых библиотек (сложность проекта) и мелкие корпуса lqfp, но потоп освоился, наловчился. Но в данном проекте, я бы Ардуино заменил на какой-нибудь attiny 2313 в дип корпусе, он внешне гармонично впишется в плату, код легко портировать, мощности для часов хватит с избытком.
Плата, на которую впаивается Ардуино нано. Это фетиш какой-то? Почему сразу на плату нельзя было распалять atmega? Или attiny в dip корпусе для сохранения антуража?
Не за горами. Пока так проще. Для dip программатор нужен, я тут дёшево и без заморочек. Идея упростить проект максимально. Есть другие проекты.
Мне кажется человек использует сарказм, т.к. не понимает зачем здесь вообще процессор. А спросить стесняется.
Да здесь в принципе любая подсветка лишняя. Я себе брал кит в китае, там ргб светодиоды на подсветку работают. Но оно слишком яркое, ночью вместо ночника можно пользовать. В итоге подсветка попросту отключена.
ЗЫ. Хреново что китаец в свой прошивке поставил регенерацию на каждую минуту, раз в сутки хватило бы. -_-
В этой прошивке светодиодная подсветки не только выключается, но и меняет яркость на ночь.
Периодичность регенерации настраивается в прошивке. Эффекты меняются с кнопки.
Это понятно что у Гувера там есть. Но вы же сделали свою версию платы, значит это уже частично ваш проект, а к проекту надо документацию.
Схема без изменения. Я объединил 4 варианта плат в один.
Изменил только распиновку на верхней плате. В связи с этим, в прошивке нужно изменить digitMask. Нанес на плату шелкографию с необходимыми параметрами.
Номиналы указаны на плате, остальное включая прошивку на сайте автора проекта (ссылку прикрепил). Там есть и подробное видео.
Плата рабочая.
Небольшая проблема в сборке с RTC-mini, если плату ставить на разъём то получается высоковато, разъём приходится откусывать.
В прошивке кроме digitMask для ИН-12 надо выбрать перевернутые цифры (BOARD_TYPE =1).
Осторожно при настройке напряжения ламп, переменник очень легко спалить, крутите медленно.
В целях продолжения идеи универсальности можно продублировать выводные гнёзда площадками для SMD 0805 или 1206.
На сайте гувера сейчас последняя прошивка 3.1 раздаётся в коментах она КРИВАЯ, в прошивке при включении питания сбрасываются часы. Для использования в сетапе прописать
if (rtc.lostPower()) rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
//rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
заместо// if (rtc.lostPower()) rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
Всем интересных самоделок.(пс меняю пару плат на отпечатанный корпус для ИН-12).
У нас сейчас и прошивка поинтереснее и другие проблемы решены.
https://github.com/adm503/NixieClock смотрите в конце статьи есть вариант на 4 лампы.
Внимание: Ссылки старые, платы в этой статье не актуальны.
Смотрите обновленный проект тут https://github.com/adm503/NixieClock
