ЦАП на AK4490/4493⁠⁠

Моим 24 подписчикам посвящается!

Запилил очередную плату преобразователя. На этот раз хотело сделать универсальную плату с минимумом внешних элементов, легко доставаемыми компонентами и условно демократической ценой.

Получилось вот так:

ЦАП - 4493. Немного улучшенная версия 4490, хотя я разницы не слышу (и слава богу).

Фильтр из даташита, 3й порядок, повторитель для наушников на TPA6120A2. Питалово на 317/337 в аналоги и 1117 в цифре. Так же для получения достаточно высокого SNR питание VDD цапы сделано на LP2985.

Схемотехника вся по даташитам, выложил на вегалабе: http://forum.vegalab.ru/album.php?albumid=1255

Плата 2х слойная.

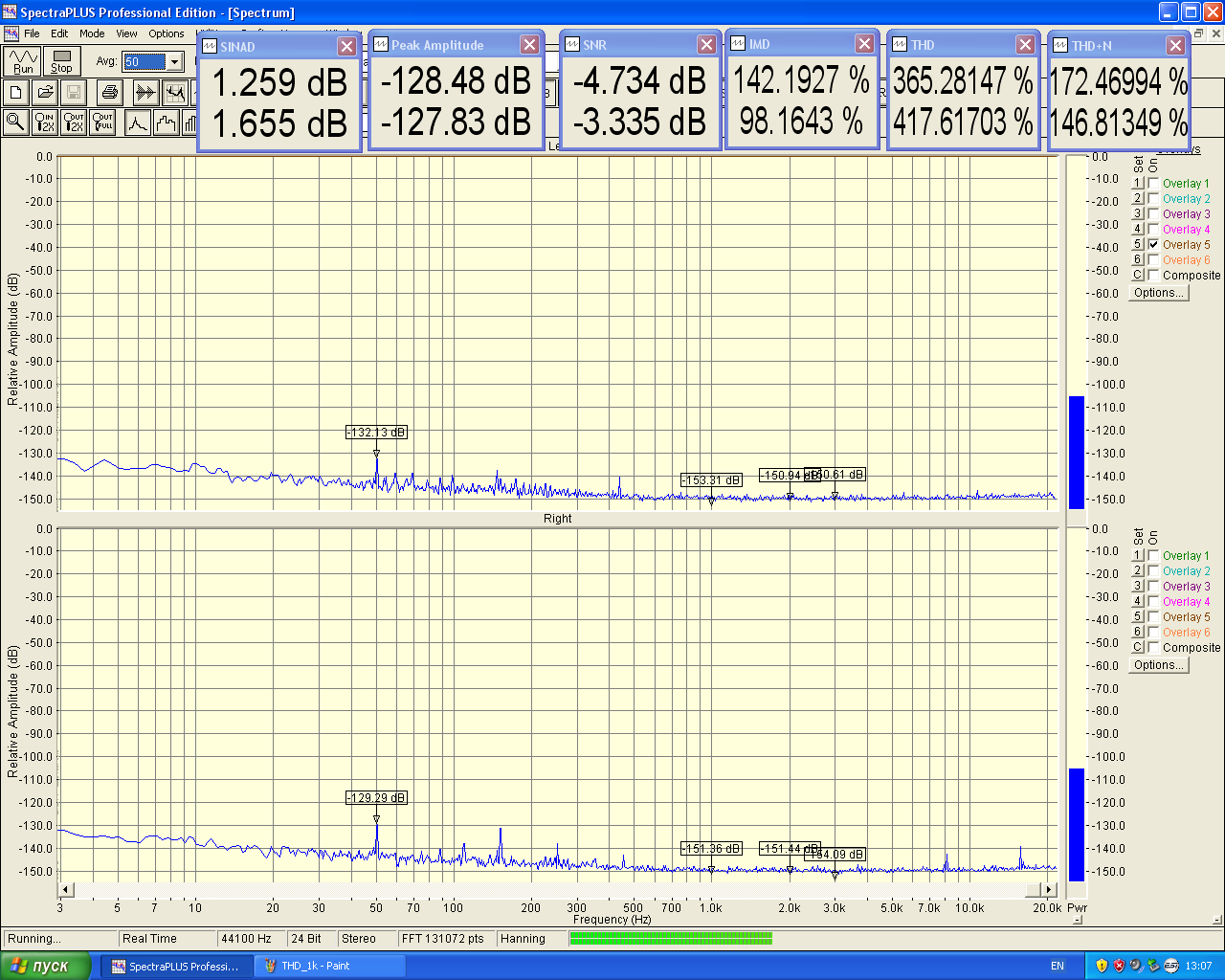

Замеры:

измерял с помощью Жульетт, похоже что упёрлось в возможности АЦП AK5385:

В LPF использовал LM4562.

Звучание: всё норм. На этом наверное пока остановлюсь, займусь другими проектами: ЦФ для цапы, DSP плату для всяких улучшайзеров, АЦП надо перепилить. Вобщем еще на 1.5-2 года работы. Кстати эту плату я делал 4 месяца.

Вопросы пишите в комментариях.

С уважением, Евгений.
