Не видел этот пост. Это я делал для наглядного пособия. Соединение С17 по ГОСТ 5264-80. Швы специально не заканчивал до конца чтобы было видно структуру и технику сварки )
Сударь Вы снова не правы В каждой отрасли свои нормы отбраковки. Вы отсылаете к госту, а я могу вас отправить например в РТМ-1с или ПНАЭ Г-7-008-89… Там свои отбраковки и дефекты

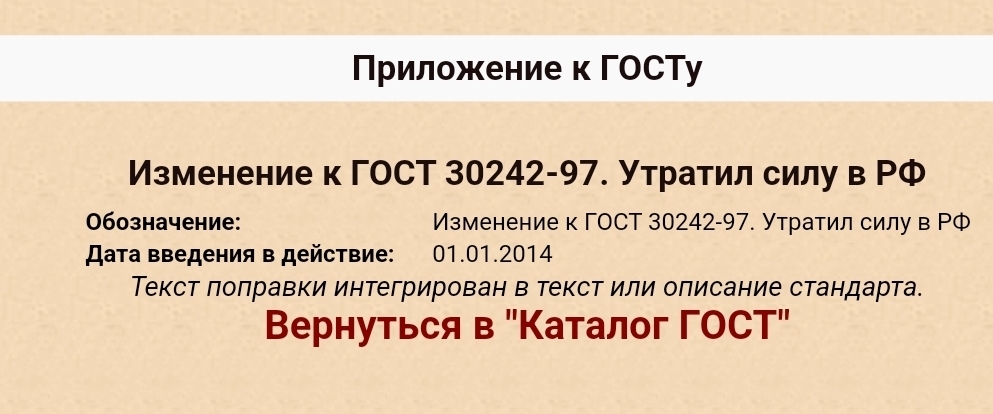

Всё я понял откуда вы это взяли. Усадочная канавка встречается в ГОСТ 30242-97. Однако он утратил силу. Используйте актуальные документы. Однако буду знать теперь про канавку, спасибо )
Мисье, вы не туда смотрите. Нужно опираться только на нормативные документы, сайты наполняет не понятно кто. Для начала стоит ознакомиться с: ГОСТ Р ИСО 6520- 1- 2012 КЛАССИФИКАЦИЯ ДЕФЕКТОВ ГЕОМЕТРИИ И СПЛОШНОСТИ В МЕТАЛЛИЧЕСКИХ МАТЕРИАЛАХ Часть 1 Сварка плавлением
а потом ГОСТ Р ИСО 5817-2009 Сварка. Уровни качества. тогда мы будем с вами друг друга понимать, а то вы как будто на суржике разговариваете )
5013 это подрез корня шва. Дефекта усадочные канавки не существует, есть усадочные раковины, каратерная усадочная раковина или незавершённый кратер. Сам факт наличия дефекта не говорит, ничего потому что есть допустимые дефекты. Тот же самый прерывисты подрез может находиться в допуске по глубине.
Выпуклость в пределах требований. Поры только в начале шва где был розжиг электрода и 20 мм не оценивается и срезаются потом, т.к. сварка велась без выводных пластин. Остальные дефекты названия которых вы "выдумали" не существует. Учите требования, конструктивные элементы и классификацию дефектов сварных швов.
