Скамейка-кашпо своими руками - пошаговые чертежи ⁠⁠

Шаг 1.

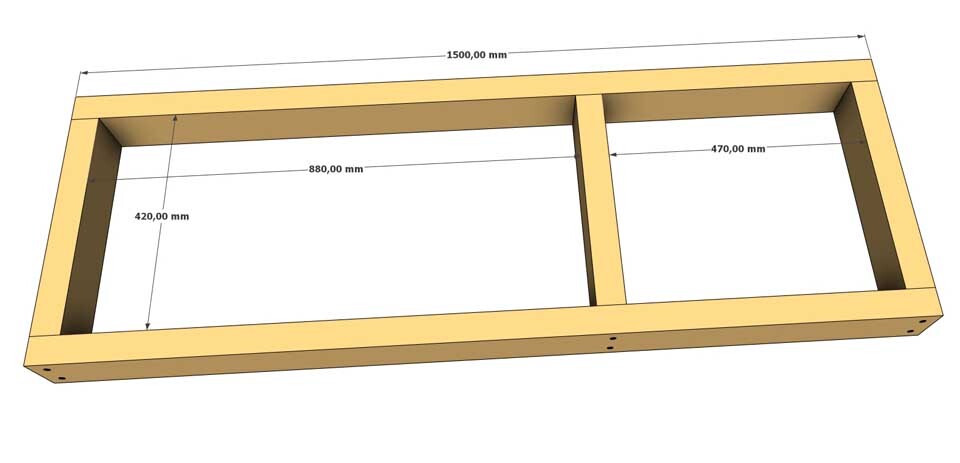

Отрежьте две доски 50 × 100 длиной 1500 мм.  Отрежьте три доски 50 × 100 длиной 420мм. Соберите каркас скамейки, как показано на иллюстрации выше, с помощью шурупов длиной 80 мм.

Шаг 2.

Отрежьте две доски 50 × 100 длиной 438 мм.  для ножек скамьи-кашпо. Ножки должны быть на 25мм  ниже верхней части рамы. Подробнее см. на рисунке выше.  Отрежьте доску 50 × 100 длиной 320 мм. для распорки ножек. Прикрепите распорку, как показано на рисунке выше.

Шаг 3. (рама кашпо)

Отрежьте два бруска 50 × 50мм. длиной 420 мм.  и два бруска бруска 50 × 50 длиной 270 мм.  для каркаса кашпо. Соберите конструкцию, как показано на рисунке выше, с помощью шурупов длиной 80мм.

Шаг 4.

Отрежьте три доски 25 x140 мм. длиной 370 мм. Предварительно просверлите отверстия и вкрутите шурупы длиной 50 мм.  в раму кашпо.

Шаг 5.

Отрежьте двенадцать досок 25 x140 мм.  длиной 457 мм. Установите доски на раму кашпо, как показано на рисунке выше. Предварительно просверлите отверстия и вкрутите шурупы в доски и раму кашпо .

Шаг 6.

Прикрепите ящик кашпо к каркасу скамейки, как показано на рисунке выше. Предварительно просверлите отверстия и вкрутите шурупы длиной  (65мм)  в планки и в каркас скамейки.

Отрежьте два бруска 50 × 50 длиной 420 мм. и  один брусок 50 × 50 длиной 320 мм.  Прикрепите  как показано на рисунке выше шурупами длиной  (80мм)  .  Бруски должны быть на 25мм  ниже верхней части рамы.

Шаг 7.

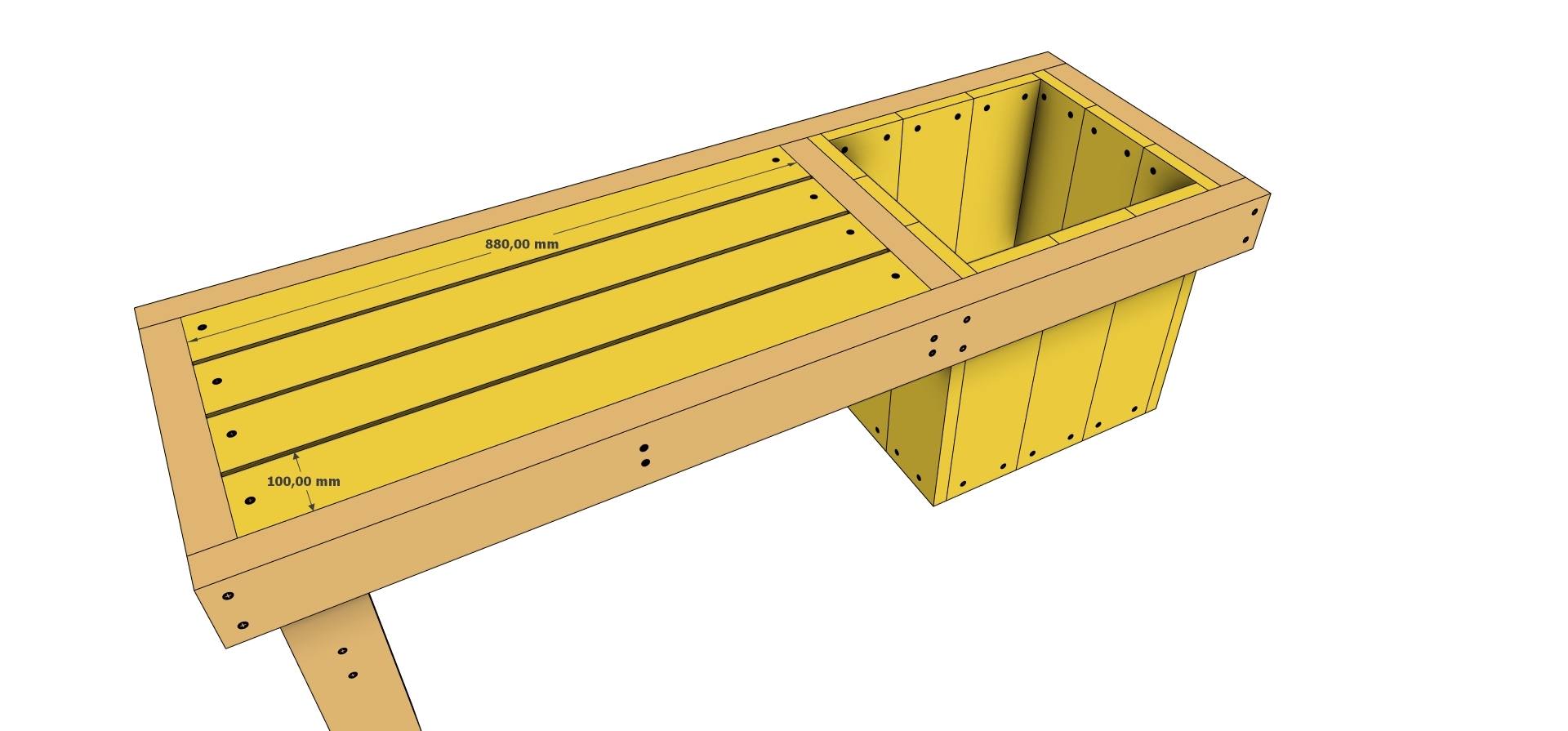

Отрежьте четыре доски 25 × 100 мм. длиной 880 мм. Установите их, как показано на рисунке выше, предварительно просверлите отверстия и вкрутите шурупы 1 1/2 дюйма (38мм) в планки сиденья и в опоры сиденья.

Шаг 8.

Отрежьте две доски 25 × 140 длиной 700 мм. и две доски 25 × 140 длиной 620 мм. Сделайте на концах досок срезы под углом 45 градусов в противоположном направлении. Установите, как показано на рисунке выше. Предварительно просверлите отверстия и прикрепите эту обрешётку к ящику для цветов с помощью шурупов длиной 3 дюйма (76мм).

Готовая скамейка.

Чертежи проекта и сам проект выполненный в программе 3D модулирования SketchUp можно бесплатно скачать на моем сайте. SketchUp позволяет визуализировать проекты в трехмерном пространстве, что облегчает понимание конструкции . Вы сможете увидеть, как будет выглядеть готовое сооружение со всех сторон, оценить его пропорции и гармоничность в ландшафте.
