Сгорел дроссель(?) в БП ноутбука, нужна помощь
Приветствую. Есть нерабочая зарядка ноутбука модель Lenovo adp-65kh b, в которой не звонится мультиметром дроссель, причём, обе обмотки. Отпаял, посмотрел внимательно - они прогорели в верхней части (не у платы). На фото - сердечник и место, где он располагался
https://i.imgur.com/8kP6yfm.jpg
Далее, я смотал обе обмотки, они намотаны одинаковой толщины 0,55мм проводами по 60 витков (считал до и после разрывов). Кольцо дросселя было ориентировано на плате так же, как и стоящее до него со стороны сетевого входа.

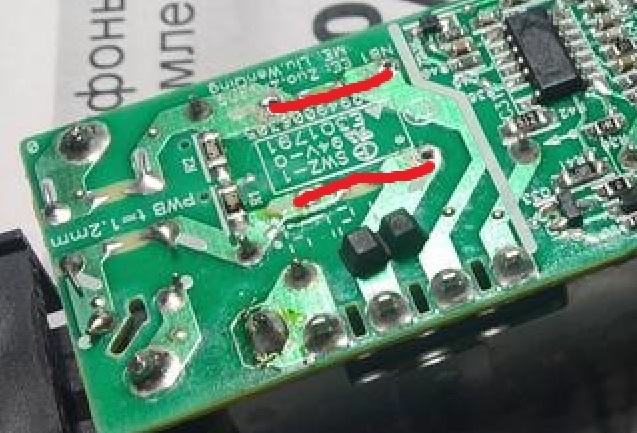

Прилагаю фото с другой стороны:
https://i.imgur.com/rMmvfNw.jpg
Подскажите:
1. Что это такое, дроссель или трансформатор?
2. Почему витки получились одинаковые? Или может я напутал и количество витков должно отличаться?
3. Могу я просто намотать по 30 витков тем же проводом и впаять эту штуку обратно? Точнее, будет ли устройство работать?
4. Или лучше будет намотать те же 30 витков проводом, сложенным вдвое? Там может получиться чуть меньше витков с каждой стороны, прогорело не ровно посередине. Да и в плату обратно двойной провод не влезает, как быть?
Если нужно, я могу померить мультиметром, сфотографировать интересующие вас компоненты. Заранее, спасибо за помощь
