Простой ремонт подсветки матрицы ноутбука Acer E5-521.
Ноутбук Acer E5-521 попал ко мне в руки с неработающей подсветкой матрицы. Изображение присутствовало. Стоял вопрос либо о замене матрицы на новую, либо о её ремонте. Но зачем менять то что почти работает?
Я разобрал дисплей, снял матрицу B156XW04, расклеил плату контроллера и начал диагностику.
Сразу же был найден сгоревший предохранитель по 19В подсветки. После него короткое замыкание. Так быть не должно и простая замена предохранителя на новый ничего не даст - он снова сгорит. Нужно искать причину короткого замыкания.

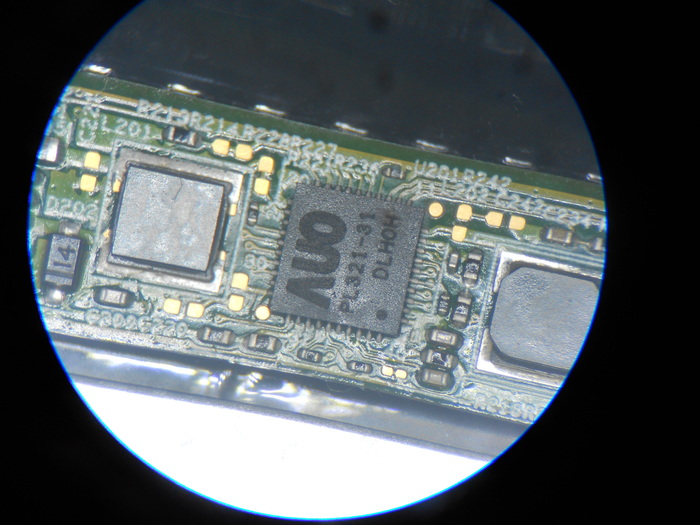

Я начал сразу с драйвера управления подсветкой PL-321. Когда я его снял, короткое замыкание по линии 19В пропало. Значит вероятнее всего проблема в нём.
Меняю драйвер на точно такой же с донорской разбитой матрицы:
Убеждаюсь что короткое замыкание по 19В не появилось после установки условно исправной микросхемы драйвера.
Ставлю предохранитель.
Заклеиваю плату контроллера матрицы и собираю дисплей.

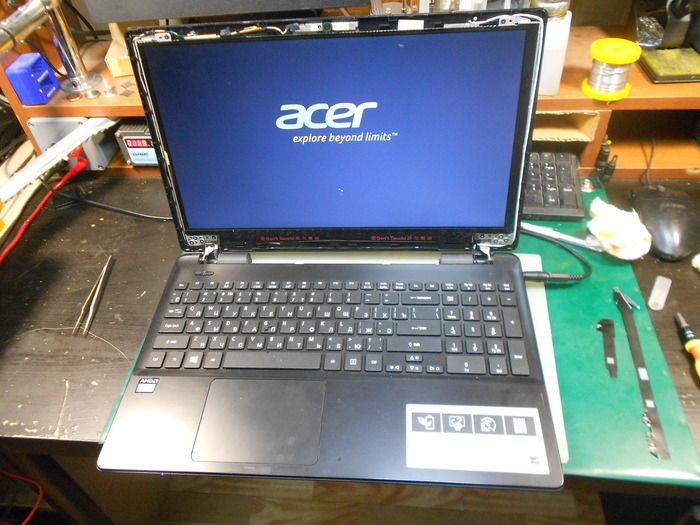

Теперь подсветка работает.
