Почти самодельный гриндер это просто! (нет) нумер 2
Что то я увлекся темой создания гриндеров (ленточно-шлифовальных станочков) до такой степени, что решил сделать микро гриндер, для мелких работ, заточки мелких сверл, скальпелей и собственно проверить китайскую идею...
Сразу скажу, что проект не оправдал всех моих ожиданий и в целом провален по причине невозможности с этим работать.
И так, поехали:
Девайс рассчитан под 1/3 ленты 75мм длиной 533мм.
Основание фанера, остальное сталь, пластилин 3 , раскрой которой заказан на стороне..
Ролики - подшипники внутренний 8, внешний 25 (вроде). Самые дешевые, но вроде крутятся. Обрезки уголка 45-ки. Платформу-упор не делал, бо пока рано.

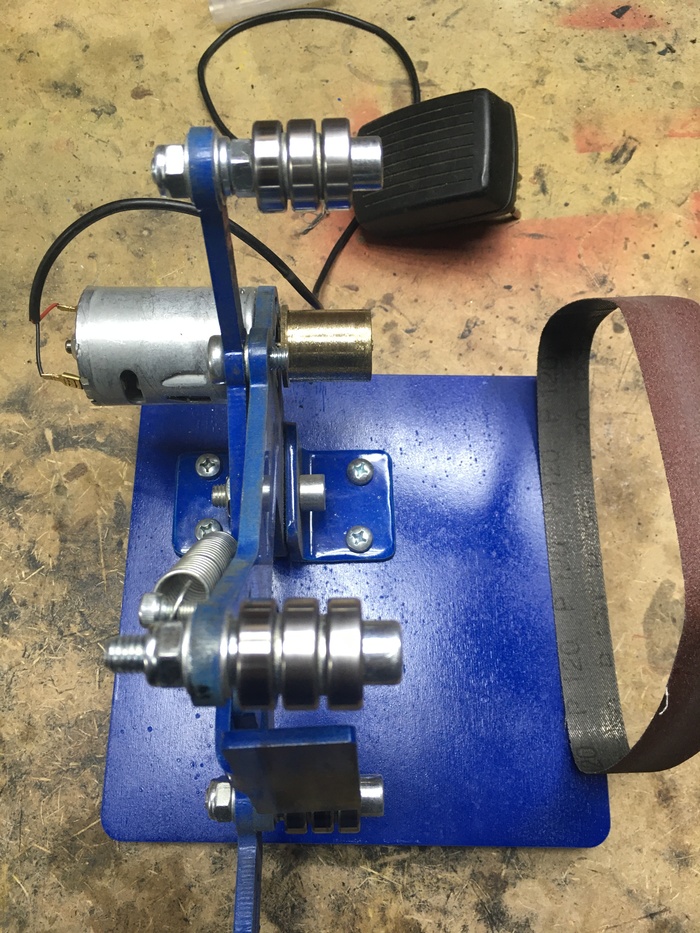

Подшипники - ролики установлены на болтах через шайбы.
как оказалось это снижает нагрев подшипников, а лента крутится быстрее. Функционал не поменялся, но даже шум снизился. Берите на вооружение.

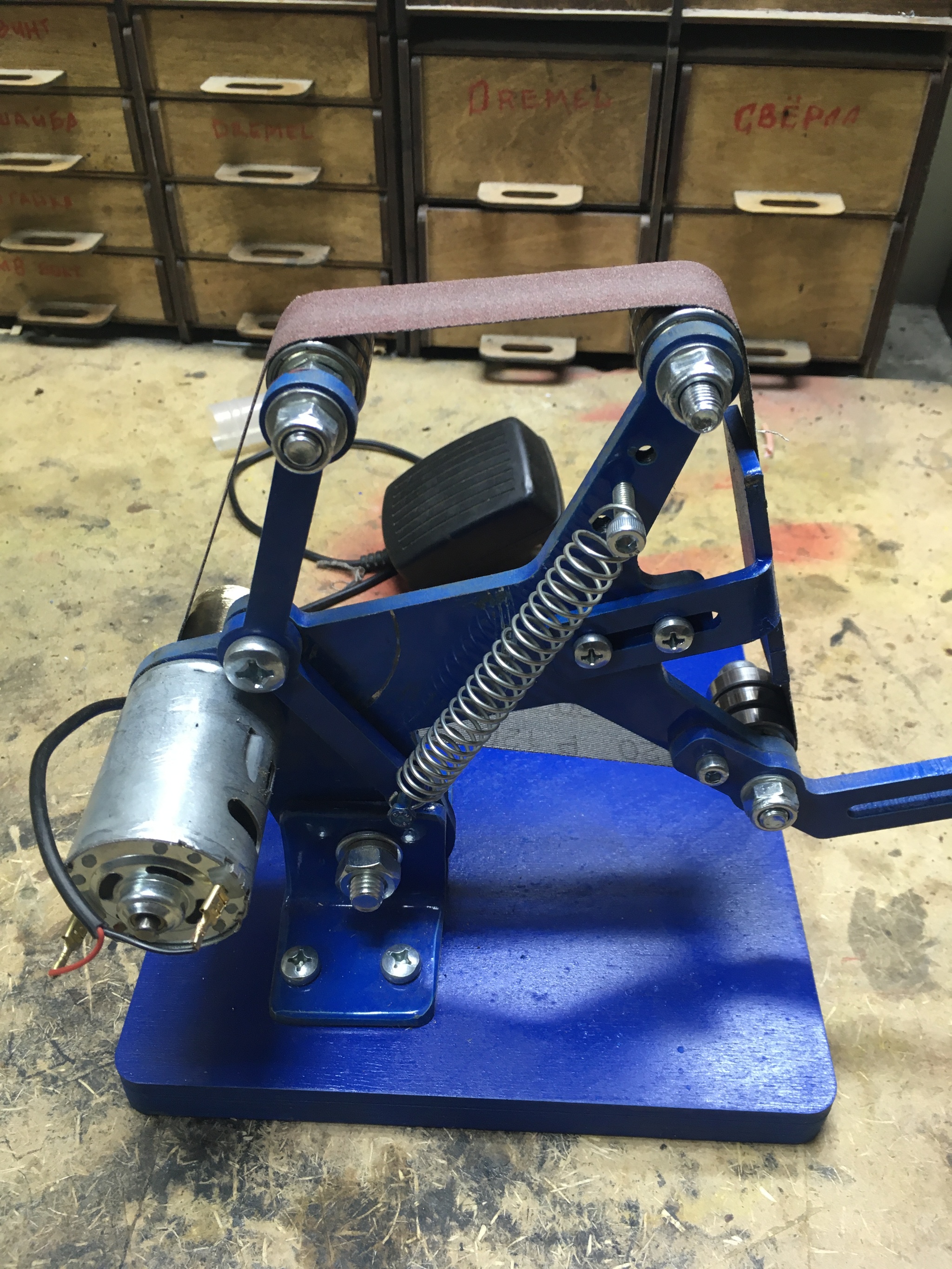

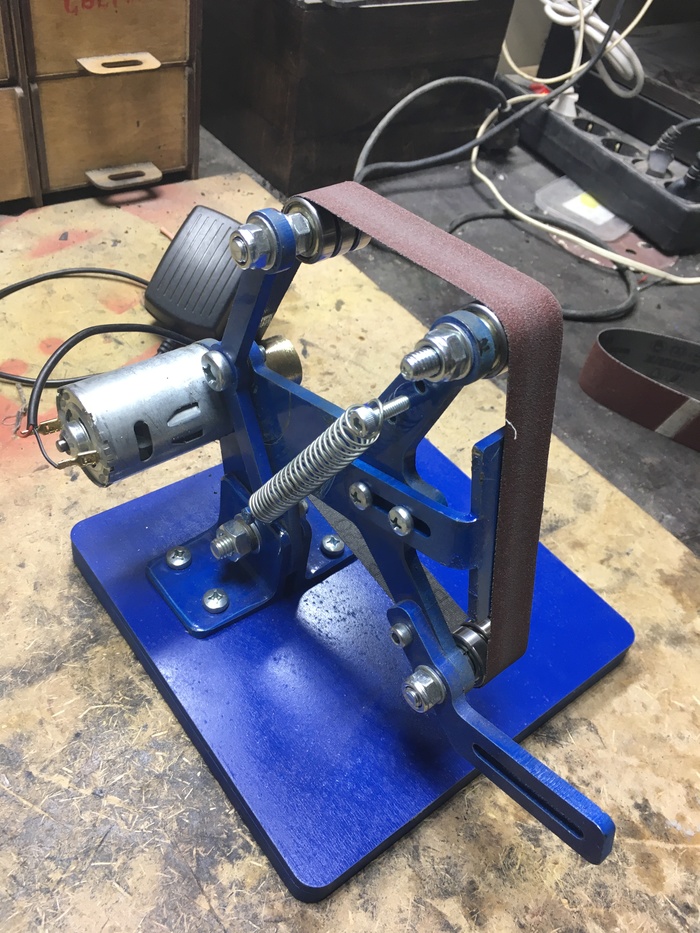

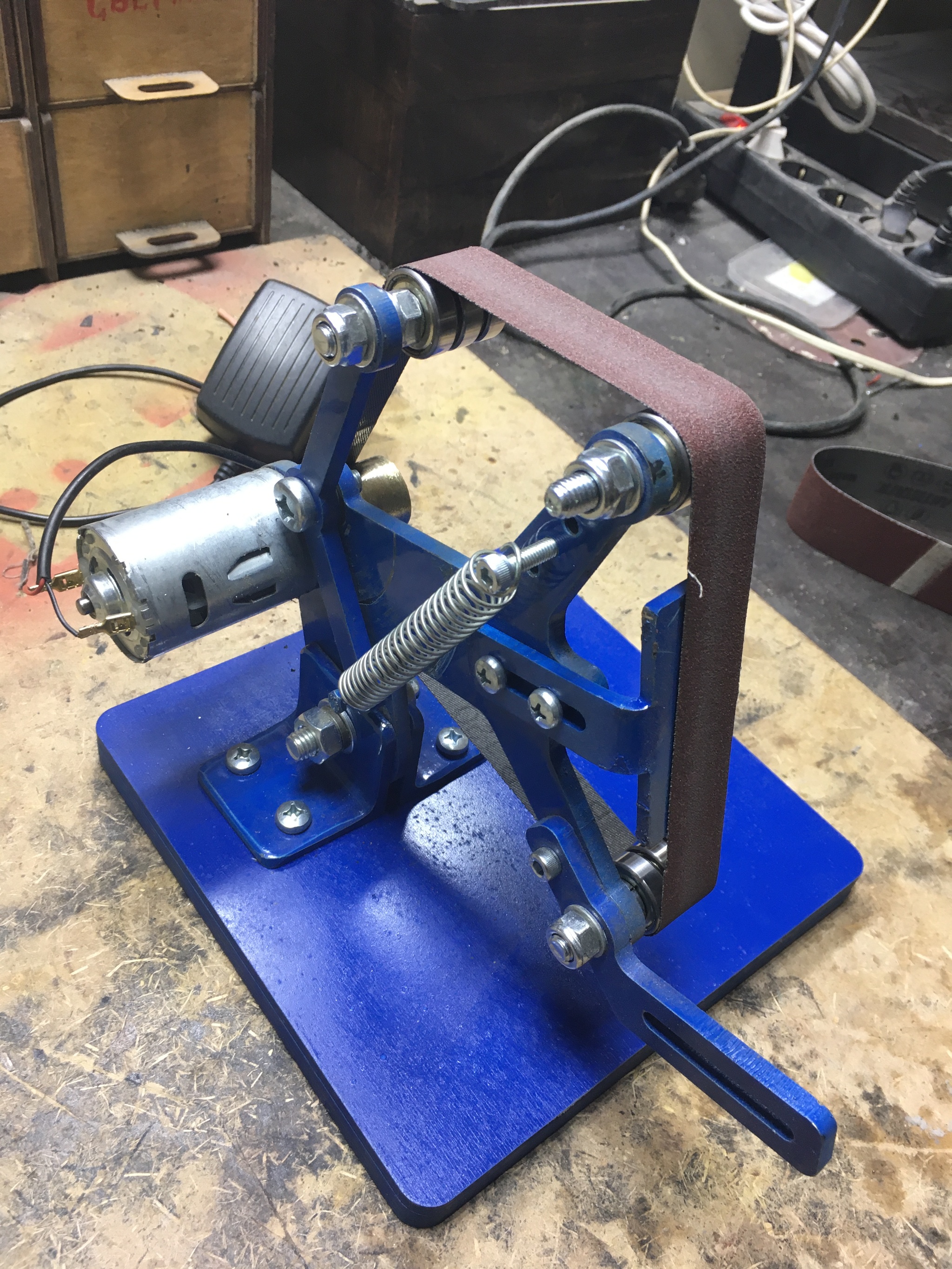

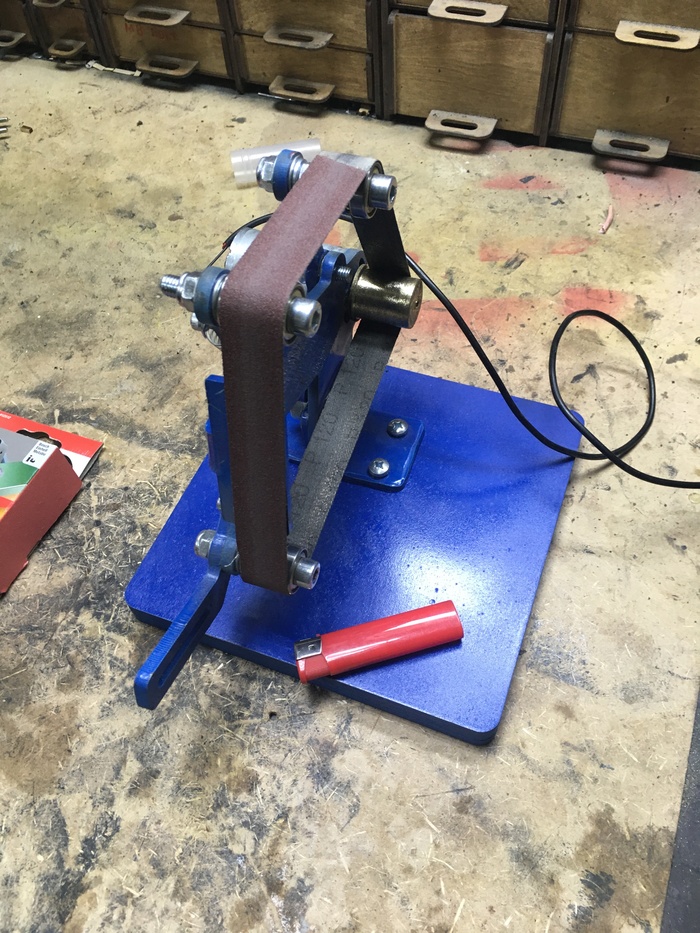

Немного общих видов:

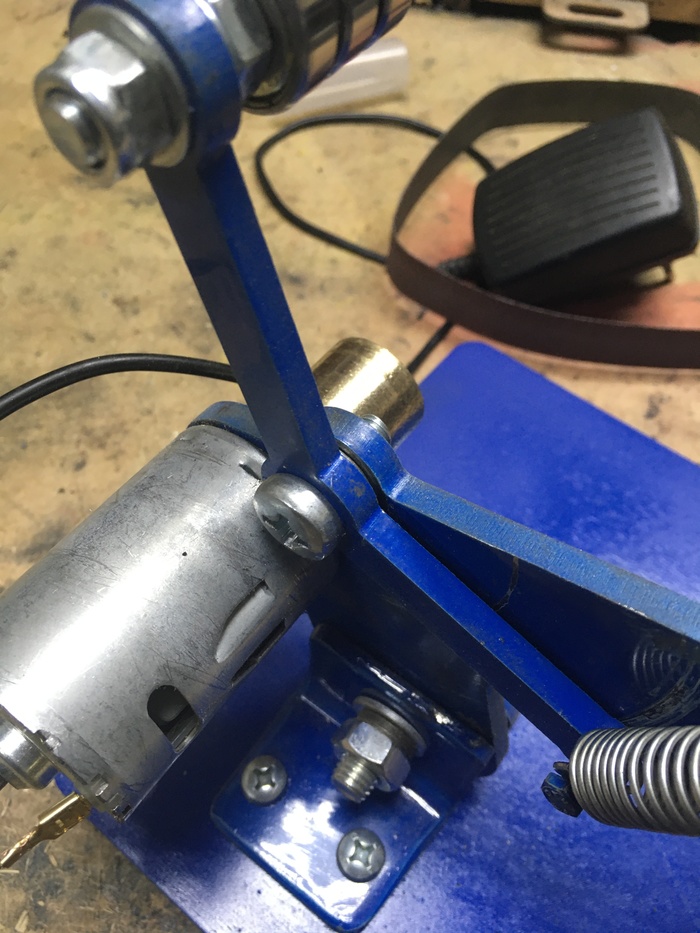

В для центровки ленты используется винт, который так же является осью натяжителя:

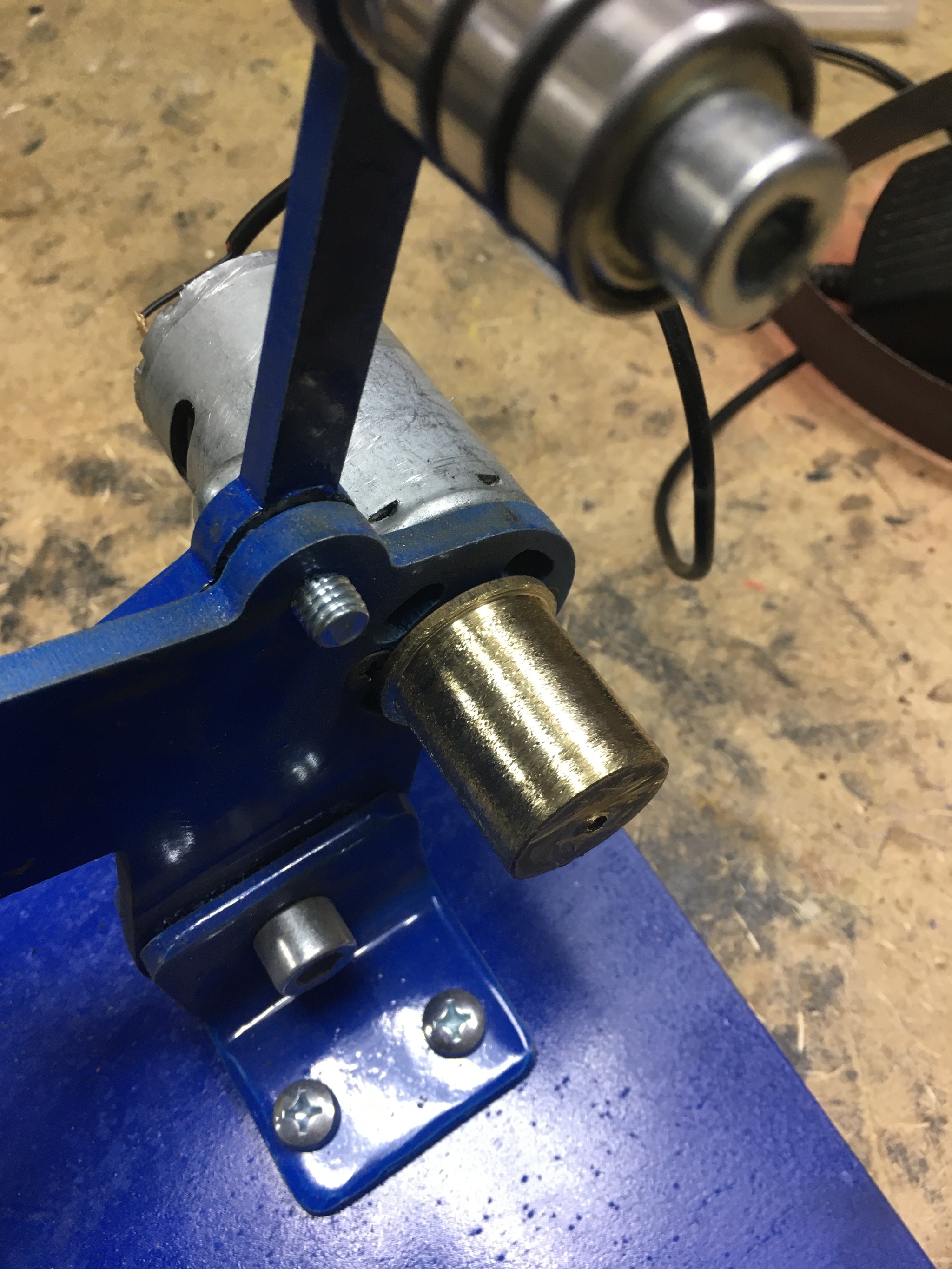

Шкиф выточен из бронзы, с диаметром не угадал, но уже не важно:
Мотор использован RS-755PH-5033 9~15В.
На 14 вольтах получилось добиться сносных оборотов, но лента все равно тормозится при крошечной нагрузке. Скальпель заточить можно, сверло заточить тоже можно, дальше ничего низя.
В общем резюмируя.
Если вы присматриваете для покупки что то типа такого:
ЗАКРОЙТЕ СТРАНИЦУ!!!
Это не работает.
Я конечно завтра куплю БП 15 вольт 4 ампера, но не верю я в улучшения. (если чудо произойдет то я отпишу)
По затратам:
Миталл с резкой - В основном 6 мм сталь-пластилин 3 - 900 руб.
Подшипники - 200 руб. (самые дешовые)
Болты, гайки - 200 руб (но брал с запасом, реальную стоимость не калькулировал)
Ведущий шкив - ХЗ. Мне сделали бесплатно
Мотор. В России 850, в Кейтае 300-400.
Краска ~100 руб.
Ленту я взял по ошибке (в принципе для ее утилизации я это и замутил), вы сами можете нагуглить ее стоимость при этом нужно делить на 3.
Из приобретенного опыта:
- Подшипники не стоит собирать в кассеты. Шайбы проставил и забыл, бо внешние обоймы (как оказалось) могут иметь разные скорости
- Кейтай продолжает торговать мусором
- Латунь очень плохо утачивается болгаркой.
- Кудошная краска поднимет сама себя если положить ее вторым слоем.
Ссылка на проект: https://yadi.sk/d/Ot9NSRZ3RPt3hg
Как-то так
