Перекатка процессора A11 Iphone X
Всем доброго времени суток! Я начинающий мастер по ремонту Айфонов и сегодня я покажу процесс перекатки процессора на IPhone X. Прошу не судить строго, это моя первая перекатка процессора на IPhone X.
Что ж, приступим к работе.
Закрепляем плату на подогреве и разогреваем её.
Снимаем верхнюю часть платы и сразу очищаем нижнюю часть от остатков старого припоя.
Закрепляем плату в держатель и удаляем старый припой.
Далее нужно зачистить компаунд вокруг процессора для того, чтобы вся мелочёвка вокруг процессора не оторвалась вместе с ним.
Вот так выглядит уже зачищенный компаунд, местами видны небольшие повреждения маски на плате, после снятия процессора они будут замазаны лаком.
Снимаем процессор с помощью фена паяльной станции.
После снятия процессора нужно очистить плату от компаунда и старого припоя, а так же замазать защитным лаком повреждённые участки маски.
После приведения в порядок выглядит следующим образом.

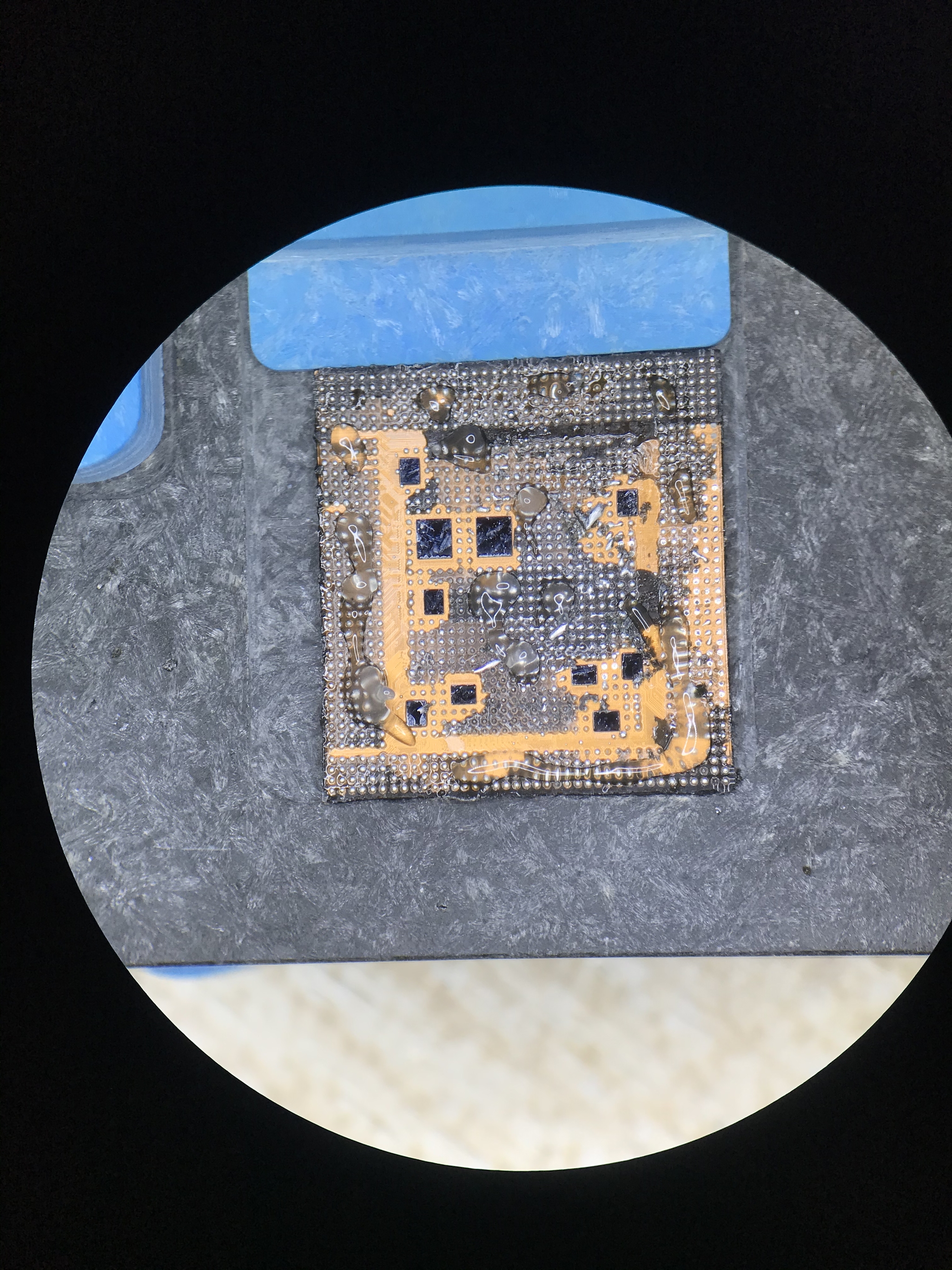

Теперь очищаем сам процессор от компаунда и припоя, делать это нужно очень аккуратно, так как подложка очень нежная и одним неловким движением можно убить процессор.
Вот так выглядит очищенный и подготовленный к накатке шаров процессор.
Через трафарет наносим BGA пасту на процессор для формирования будущих шаров.
После накатки процессор выглядит вот так.
Далее наносим флюс на плату и центруем процессор на плате, после чего припаиваем его с помощью фена на своё законное место.
Процессор припаян.
Наносим BGA пасту на нижнюю половину платы через трафарет и убираю его, таким образом на контактах остаётся нужное количество припоя для формирования шара.
После чего устанавливаю плату на подогрев чтобы шары сформировались, такой способ накатки мне нравится больше, чем классическое задувание шаров феном, так как трафарет при этом не страдает от температуры, следовательно прослужит куда более долгую службу.
Спаиваем «бутерброд» в одно целое на том же подогреве.
Подключаем плату к лабораторному источнику питания и подкидываем дисплей для проверки работоспособности платы.
Аппарат запустился, перекатку процессора можно считать успешной.
Открыт к конструктивной критике :)
Всем добра.
