Нужны советы по щиту⁠⁠

Как ты хочешь оценки твоего творчества, ежели ты половину цепей не прорисовал?

А еще я никогда не видел 40А в частном доме. Обычно 25А что для 1 что для 3 фаз.

Ну и рисовать в экселе это ебануться. На работе покажу ))

А чем ты впечатлился? Автомат держал? Кого то ебнуло током?или что-то сгорело и автомат не отработал? Если нет, то я тебя не понимаю.пользуйся принципом "необходимо и достаточно".посчитай что и где ты будешь примерно включать. есть группы типа на холодос, пожарку, видео.сплит у тебя что будет по 5 кВт?не если ты богатый, то делай как нарисовал, схема вроде рабочая на первый взгляд

А чем ты впечатлился? Автомат держал? Кого то ебнуло током?или что-то сгорело и автомат не отработал? Если нет, то я тебя не понимаю.пользуйся принципом "необходимо и достаточно".посчитай что и где ты будешь примерно включать. есть группы типа на холодос, пожарку, видео.сплит у тебя что будет по 5 кВт?не если ты богатый, то делай как нарисовал, схема вроде рабочая на первый взгляд

Вместо второго выключателя, поставьте переключатель нагрузки на 63А. Себе такой поставил как раз на ручное переключение на генератор, пока на АВР не разорюсь.

Никогда не встречал такого производителя. Красиво но сомнительно. Автоматы поди что-то типа ИЭК, ЭКФ, Декрафт ?

32А

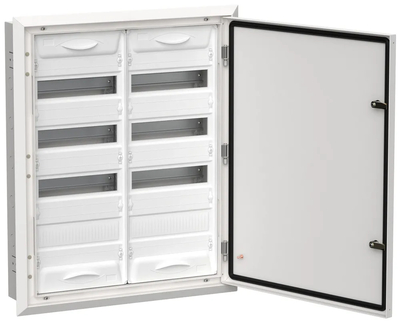

Ты ставишь шинки, но не считаешь что они занимают место. А к шинкам еще провода пойдут. Тебе может не хватить места для расключения.

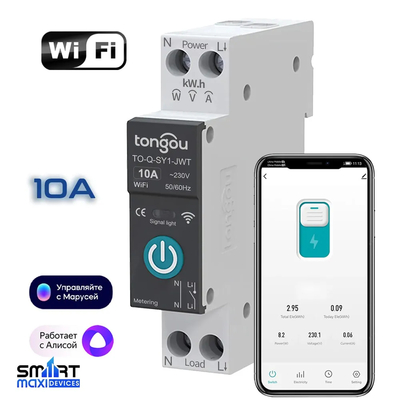

Ты ставишь кнопочки для управления освещением на улице. Эти кнопки точно не выдержат 10а. Хорошо, если 6А выдержат. И если уж так захотелось поуправлять, можно было поставить контроллер и включать / отключать линии с телефона.

А зачем два автомата на вводе ?

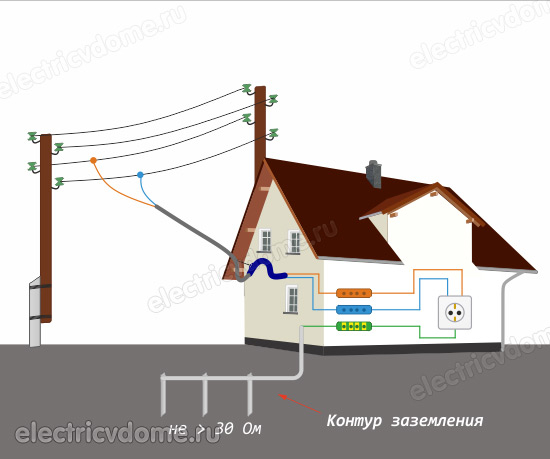

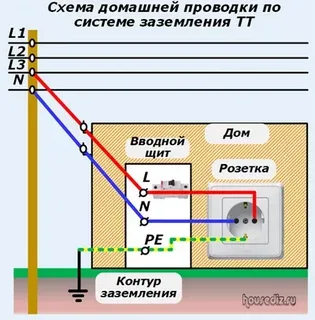

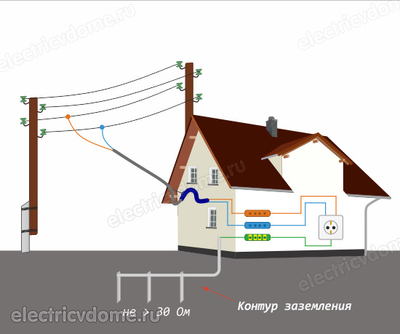

такая система это система ТТ, при такой системе важно иметь хороший контур и ОБЯЗАТЕЛЬНА установка дифференциальной защиты.

если заземление не разрывать нигде, то на вводе можно ставить автомат, который будет разрывать ноль, но только одновременно с фазой/фазами.
т.е. если одна фаза приходит, то нельзя поставить два одноплюсных автомата на фазу и ноль, но можно поставить один двухполюсный

А зачем два вводных автомата, соединенных последовательно? Стаб включи в цепь после вводного.

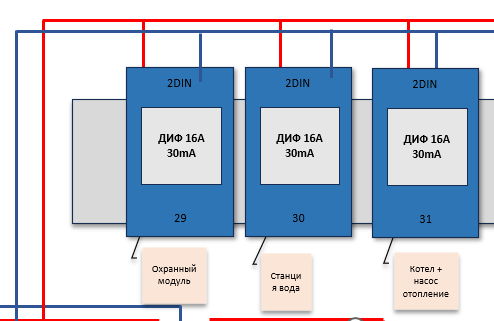

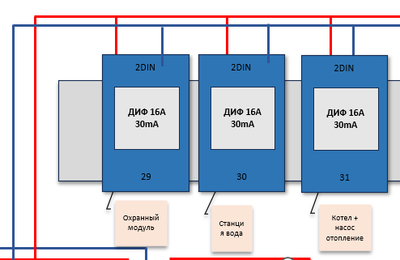

Зачем три дифавтомата, включенные в сеть параллельно, что они будут обесточивать в случае скачка напряжения?

Зачем шина на дин-рейке, если к ней ничего не присоединено?

Автор, найми электрика.

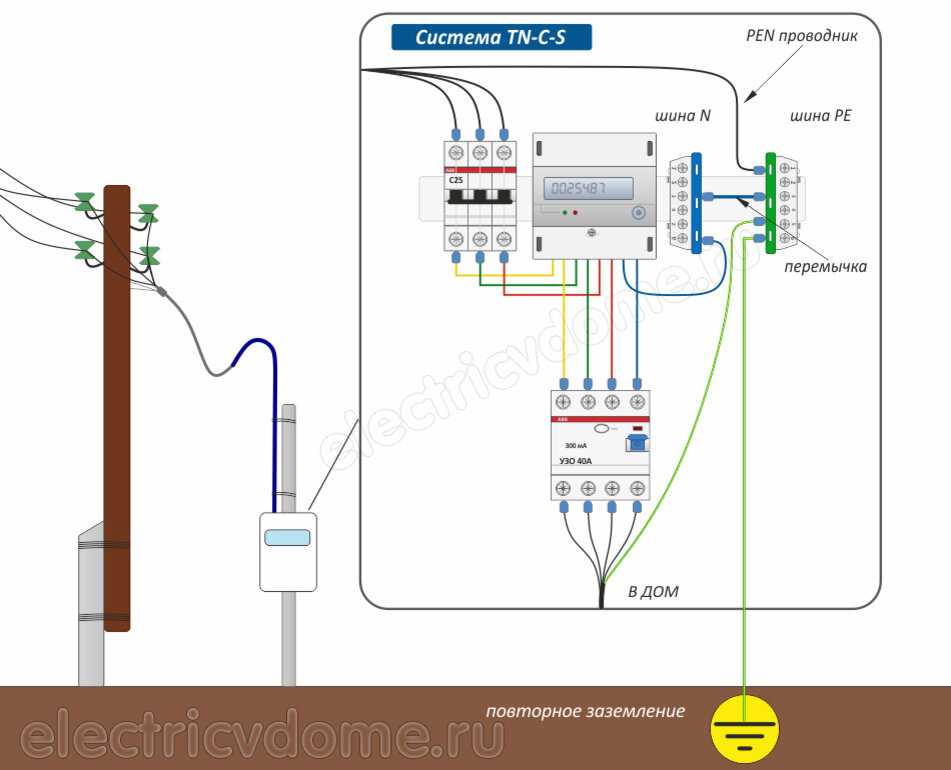

заземление будет свое отдельное ТТ или сделано будет в районе узла учета TN-C-S с повторным заземлением у себя?

Двухполюсные автоматы на вводе - не положено, нейтраль разрывать не рекомендуется.

почему, если на сколько я помню нейтраль можно разрывать, но только вместе с фазным проводником, что и обеспечивают 2Р АВ, при этому PE проводник разрывать запрещено, и разделение PEN на PE+N должно быть сделано до вводного АВ.

Почему не разрывать нейтраль - так безопасней, нейтраль это по сути заземление, и ей надо быть по возможности как можно более надежной, чтобы не токнуло ебом, если где-то нейтраль ослабла, а фаза осталась. Поэтому чем меньше в ней разрывов - тем лучше. Ну и экономические соображения, пусть и копеечные - однополюсный автомат дешевле )

всего 33 автомата. На спальню по одному на розетки и на свет. Позор! НА КАЖДУЮ РОЗЕТКУ, НА КАЖДУЮ ЛАМПОЧКУ надо по автомату, иначе это не безопасность, а фуфло.

Дальше первой рейки вникать лень, но нейтраль таким паровозиком в узо и реле лучше не делать, во всех этих девайсах все равно проходные контакты для нее. Тупо лишние соединения и расход провода. Соберите в одну кучу на нулевой шине.

Двухполюсные автоматы на вводе - не положено, нейтраль разрывать не рекомендуется. Разрывайте только фазу.
