Межкомнатное окно своими руками⁠⁠

Добрый день.

Решил выставить на всеобщее обозрение свои потуги в DIY.

Получив-таки в ипотеку собственное жилье, с супругой начали ломать голову как нам спланировать внутреннее пространство, так чтоб и удобно было, и запас на последующее увеличение был.

Для понимания всей картины, и исключения каких нить вопросом по поводу планировки, общие вводные данные по квартире: голая предполагаемая застройщиком однушка 50м2 с гардеробом и совмещенным санузлом.

Схема квартиры до/после планировки

Было принято решение сделать из этого 2 небольшие комнатушки, а остальное как получится. А получилось что кухня-гостиная в глубине квартиры без естественного освещения, нечего в голову лучше не пришло как сделать межкомнатные окна, отметая идеи с распашными/раздвижными 2х полотнами дверьми, хотелось какой не какой звукоизоляции. Ставить пластиковые окна я посчитал верхом пошлости, и тут понеслась душа в рай рукожопия=)

Исходное положение

Ремонт мне делала бригада таких же как и я рукожопных мастеров (сам виноват) и это дело нужно было как то исправлять созданные проблемы.

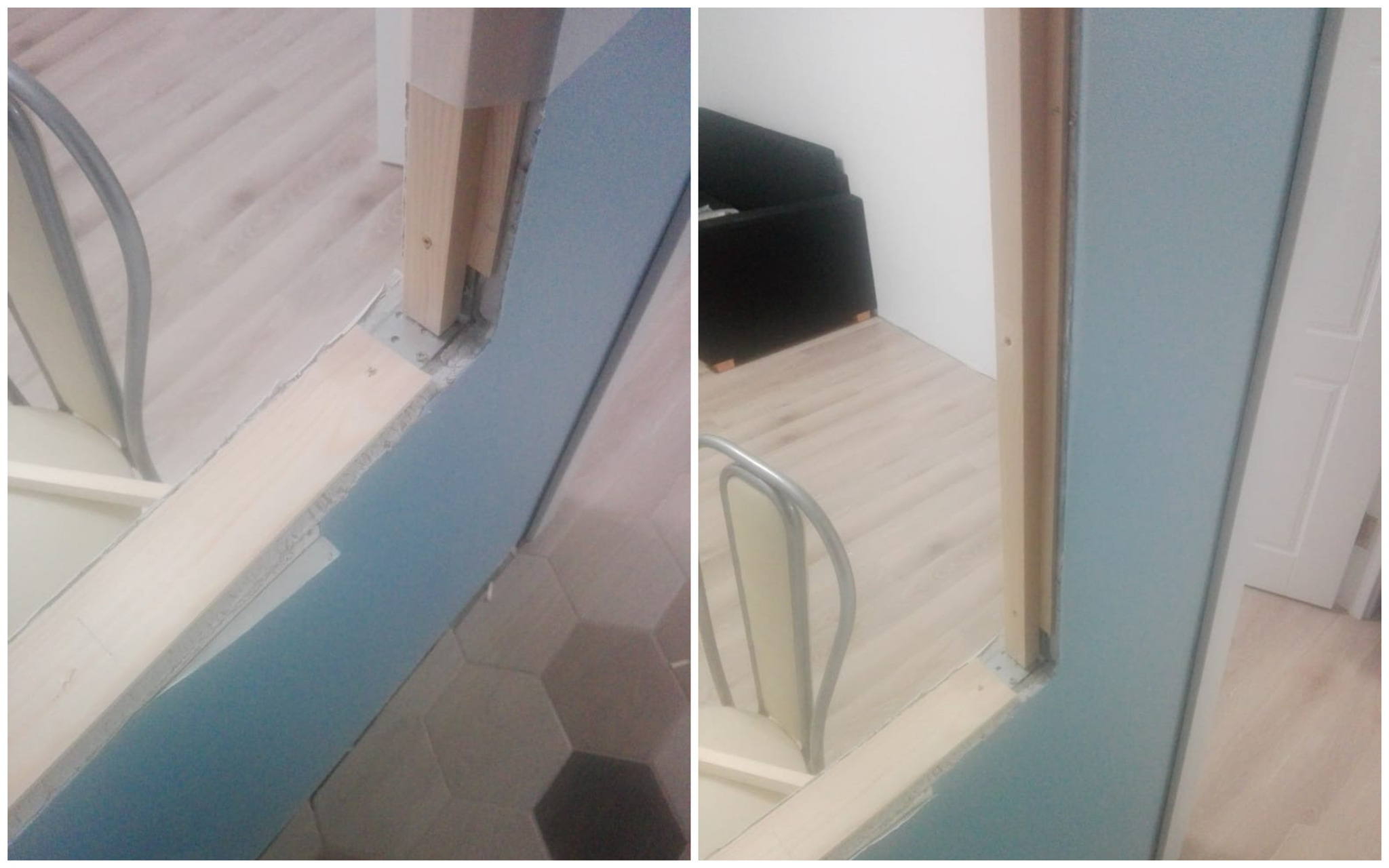

Горизонтальные перемычки к вертикальным стойкам стен прикрепили на уголок толщиной 4-5мм, который выступал вверх и в последующем мешал бы установки стеклопакета. Пришлось присобачить по всему периметру тонкую рейку в 6мм, чтобы выровнять плоскость, и стеклопакет стоял на ровной поверхности. Прикрепляю по торцам окна вертикальный брус, к которому потом буду крепить горизонтальную обвязку окон.

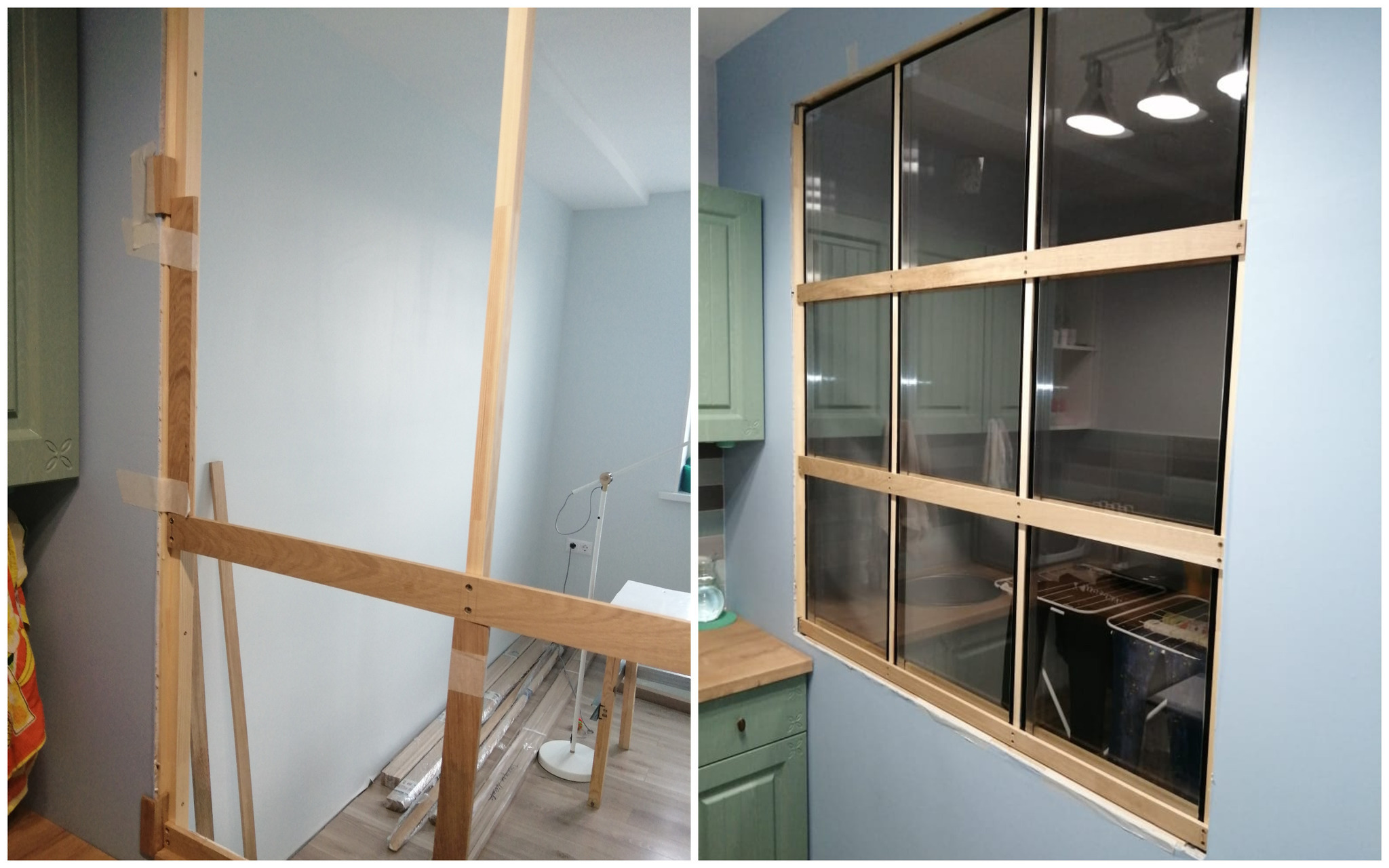

По задумке, я хотел бы что бы окно было разделено на 9 маленьких квадратов. Поставить один единый стеклопакет во все окно я бы без посторонней помощи не смог бы, я заранее предусмотрел разделение стеклопакета на 3 вертикальные полосы, а между ними добавил вертикальную стойку для лишней устойчивости конструкции. Вертикальный брус закрепил к утопленным в рейку уголкам (в верхнем креплении этим не заморачивался, все равно был предусматривался монтажный зазор)

Далее с одной стороны размечаю и прикручиваю на саморезы горизонтальные планки, которые будут держать сам стеклопакет в раме. Вставляю стеклопакет и пока жена, как атлант держит окна, быстро закрепляю с другой стороны.

Пришло время облагородить края окна, и установить наличники из деревянного уголка 30х30. Углы попытался запилить под 45гр, но не обладая хоть сколько ни будь профессиональным инструментом, кое как, с помощью чей-то матери отпиливал на дешевом китайском стусле излишки и шлифовал до приемлемого угла болгаркой. Сюрприза не получилось, и вышло все кривовато, оставалась надежда только на шпаклевку и краску.

Окно в сборе перед покраской

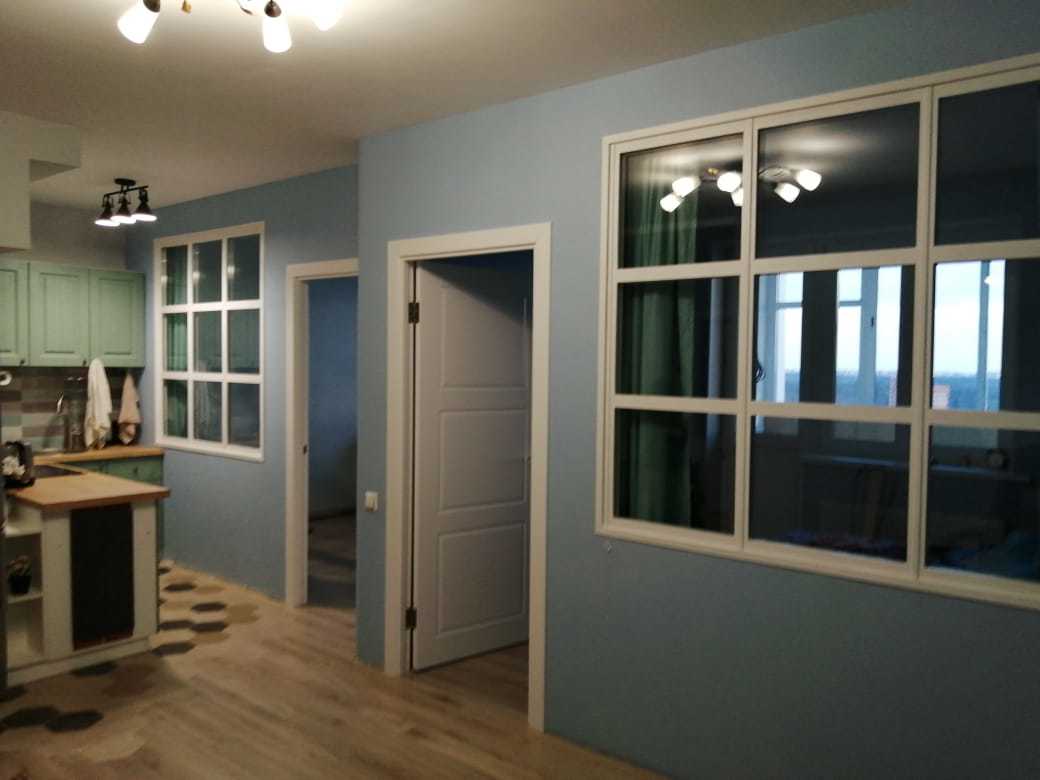

Минуя скучные фотки про шпаклевку, шлифовку и покраску, законопачивание уплотнителем и герметиком зазоры между каркасом и стеклопакетом, общий вид на окна из гостиной

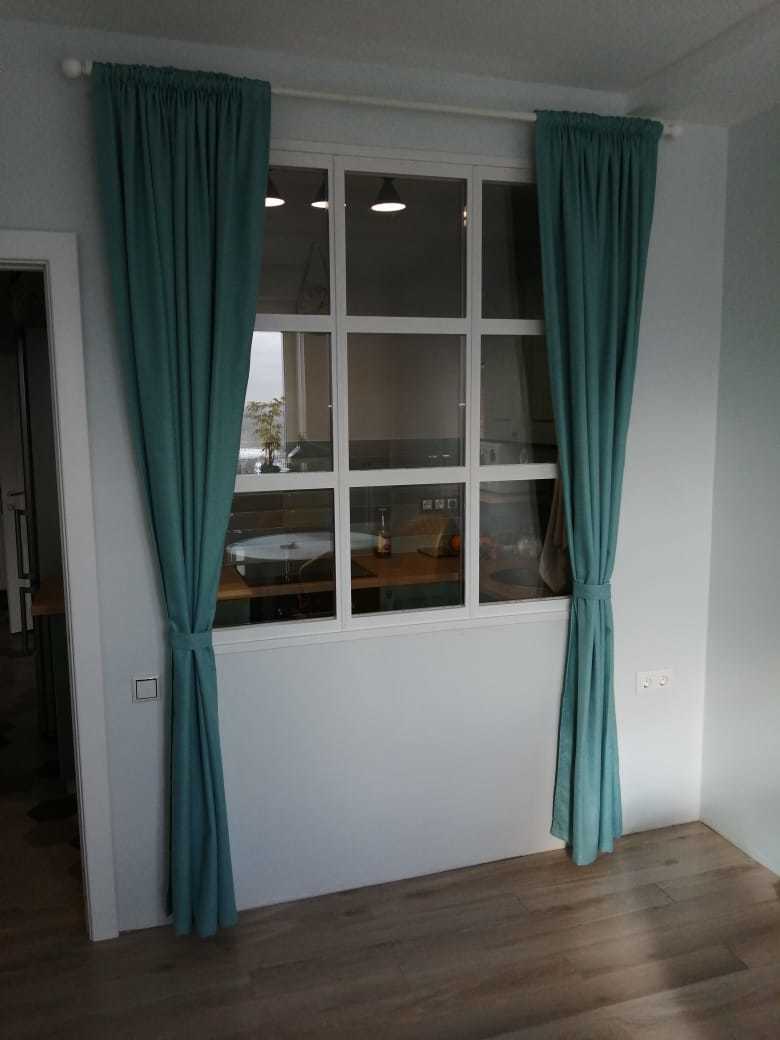

И вид на окно из комнаты

И краткие ответы, на частые вопросы:

- все видимые деревяшки из дуба

- покрасил потому что А) так захотелось; Б) отпилил я криво, с заваленными углами, с небольшими щелями и хоть как то это скрыть можно было шпаклевкой, а в цвет дерева они все бросаются в глаза.

- в гостиной и комнате при ясной погоде НЕ темно, находится приятно. Но вот если затянет серыми тучками, тут приходится включить свет.

- обошлось все удовольствие по времени 3месяца по выходным, и 34к по деньгам.

- подсматривания не боюсь, все же шторки то есть=) Есть спорный момент про личное пространство и аквариум, пока что нас 2е и это не напрягает. Когда будет больше, ребенок все равно будет под присмотром до определенного возраста, а потом уже будет видно=)

- все саморезы утоплены в деревяшки, а поверх отверстий на гвоздики прибит тонкий штапик

- вопрос по звукоизоляции пока подвешан, переехали не так давно, мебели минимум, и по квартите гуляет эхо, но с закрытыми обеими дверьми в комнатах, из соседней спальни телевизор едва слышно.

- да, я задолбался это делать, проклинал все, но спустя полгода результатом доволен.

Спасибо кто дочитал до сих строк, всем добра.
