Marshall Speakersim из картона
Предыстория. Купил себе электрогитару, с ней пока особых высот не достиг. Но недавно пришла идея собрать что-то из примочек. Начал искать и обрабатывать информацию. Решил сначала сделать 2 педальки, но с ними было много выжидания. Решил собрать еще что-то. Этим что-то и оказался спикерсим.
Для тех кто не в курсе:
Спикерсимуляторы позволяют нам создавать АЧХ близкую к АЧХ гитарных кабинетов, то есть приблизить звучание гитары, подключенной в линейный вход Вашего компьютера(дялее «в линию»), к звучанию гитары в гитарный усилитель(комбик). Гитарный динамик имеет специфическую характеристику (нелинейную).
Кроме подключения к линейному входу можно играть на обычные колонки.
Технически спикерсимулятор представляет собой набор фильтров, как низких так и высоких частот.
Схему взял тут http://guitar-gear.ru/2016/speakersimulator/

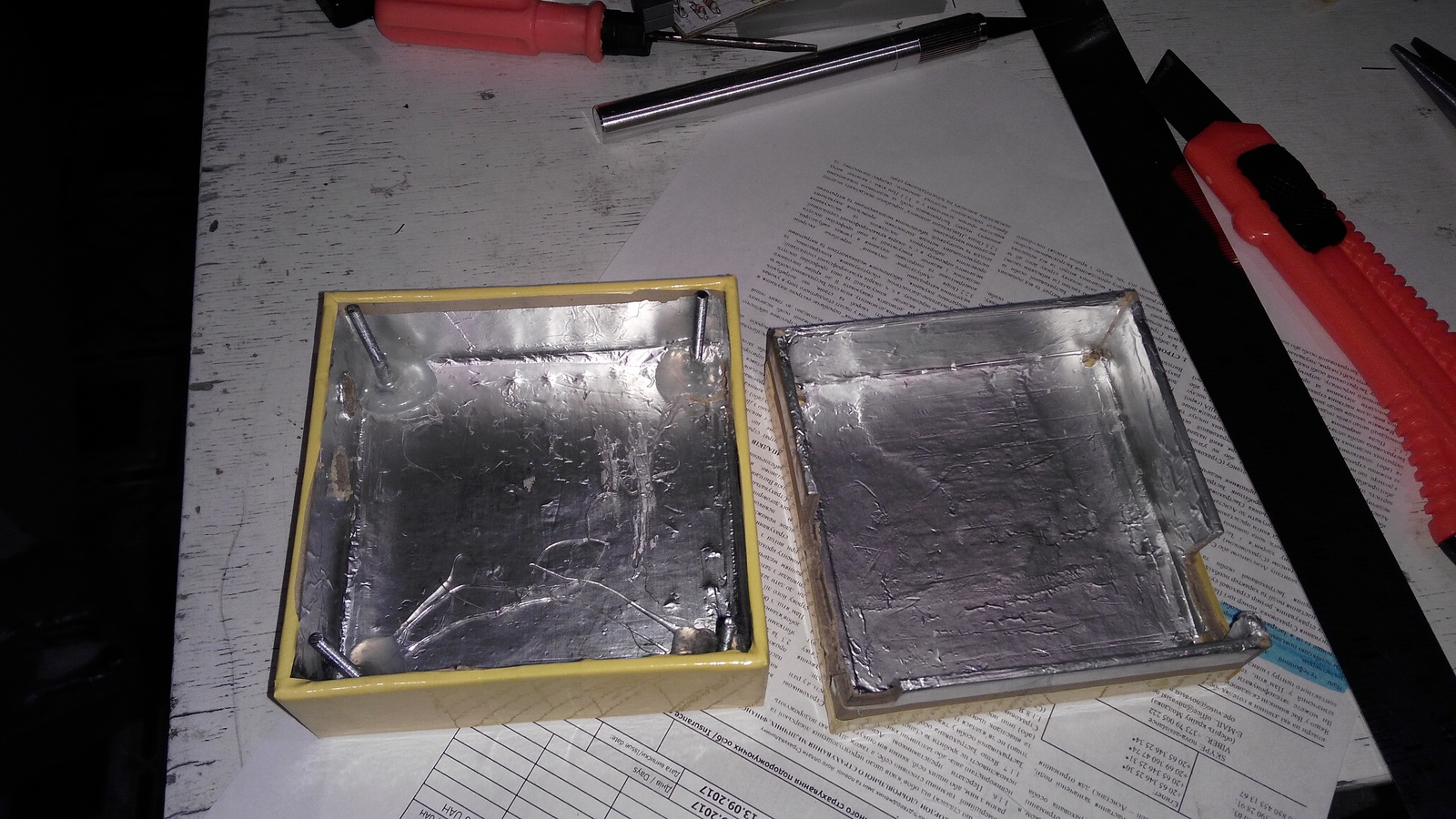

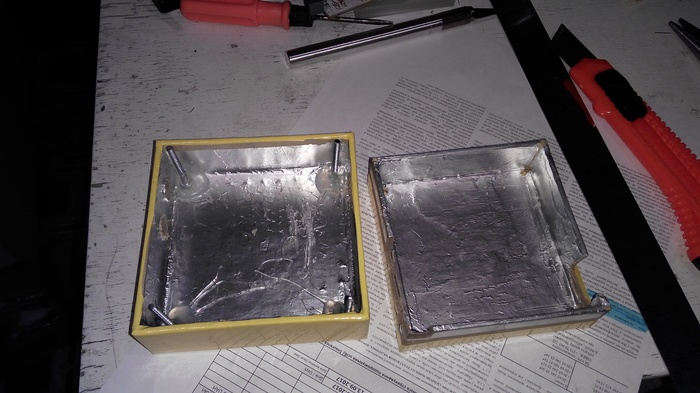

Корпус сделан с коробки из-под Xiomi Mi Band. Внутри обклеен алюминиевой фольгой, снаружи - самоклейкой.

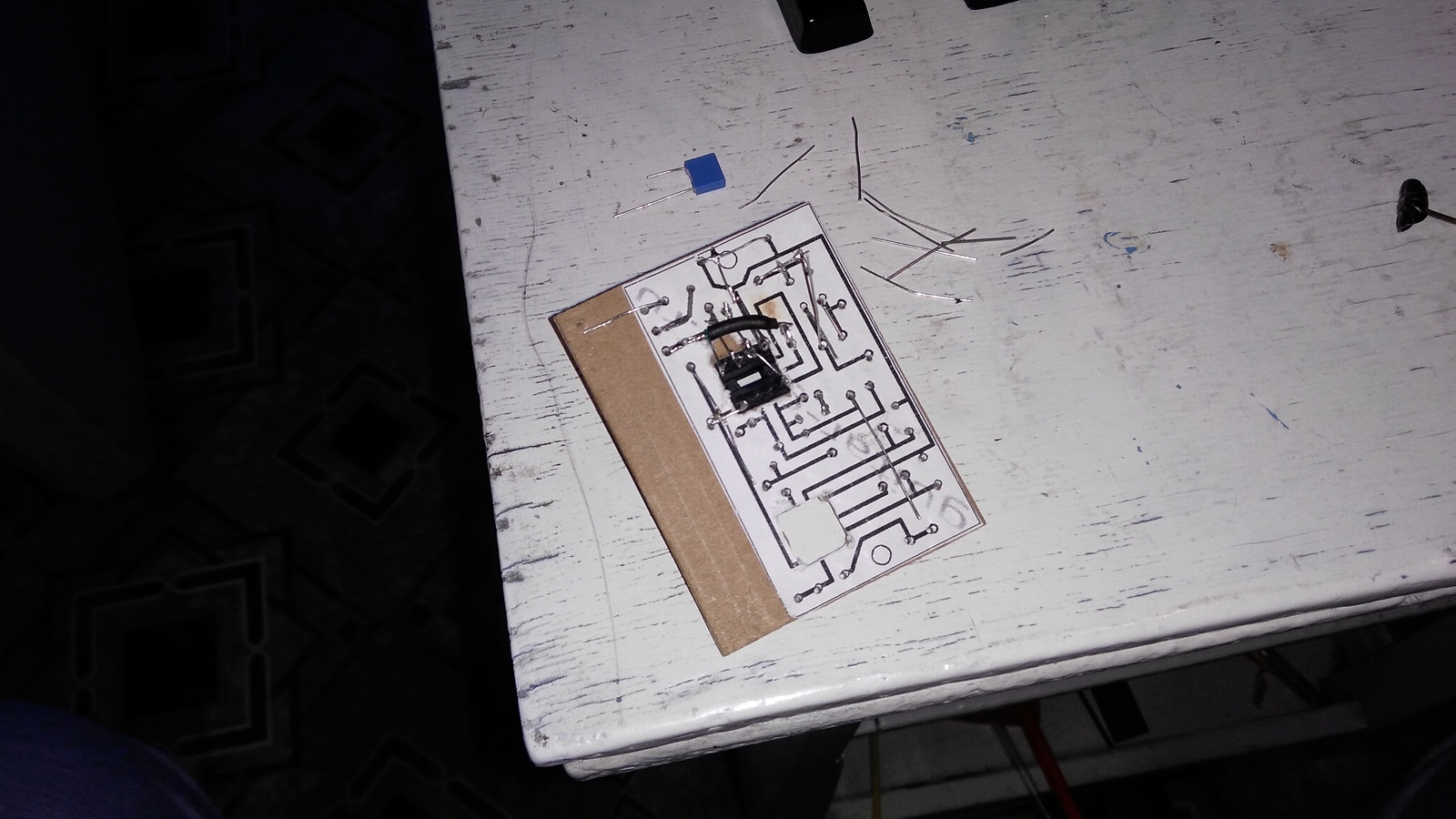

На ютубе видел несколько видео как схема собиралась без печатной платы, на картоне. Дорожками служат выводы элементов. Решил проверить/попробовать, результат - делать можно, но нерационально. Дальше буду пробовать ЛУТ для изготовления печатных плат.

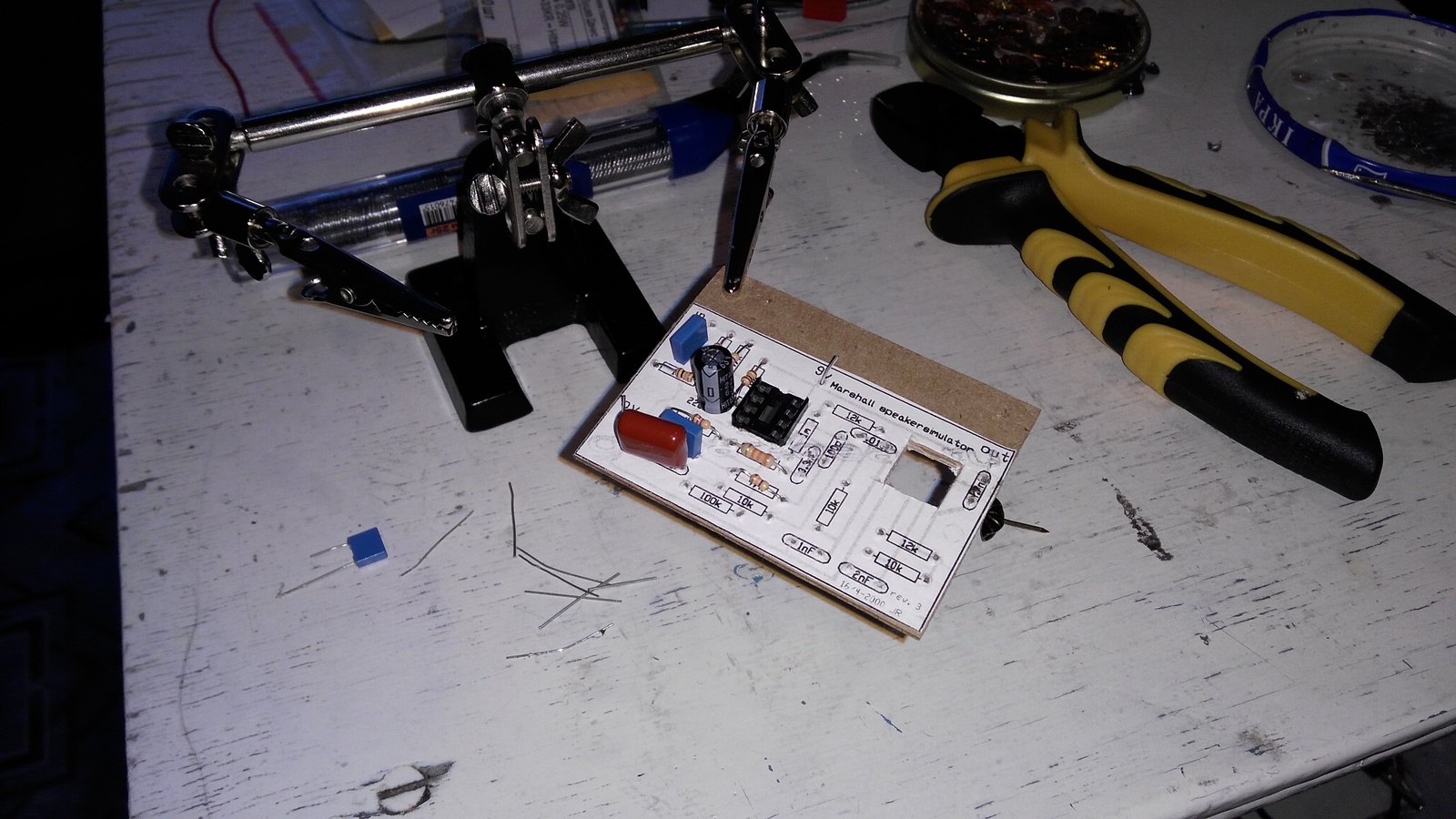

Панельки для микросхем неудобно впаивать, решил врезать в плату. некоторые дорожки пришлось прокинуть проводами.
Сходу схема не заработала (((

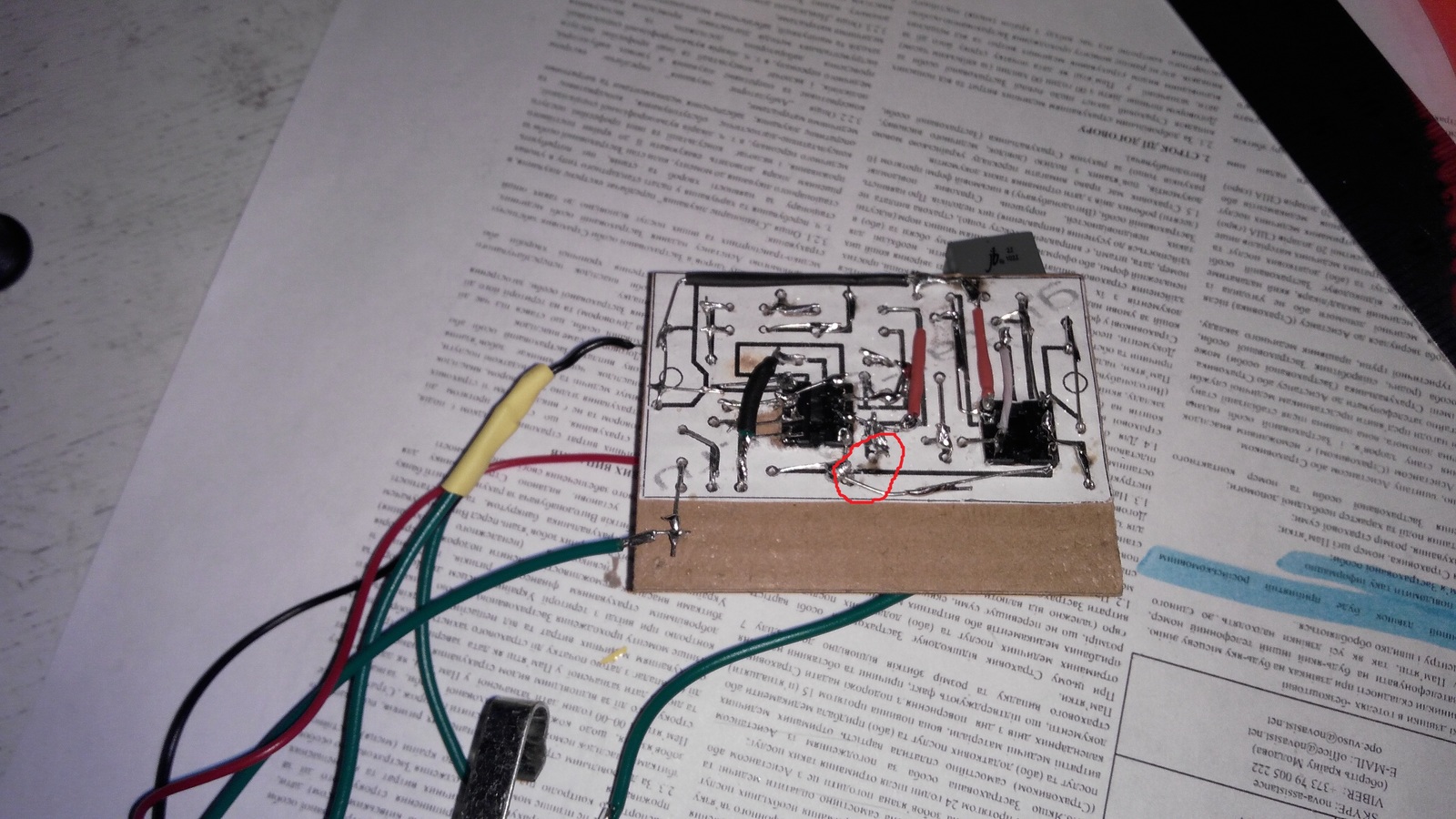

С помощью покаскадной проверки и матюгов нашел косяк - закоротил две дорожки (обведено красным)

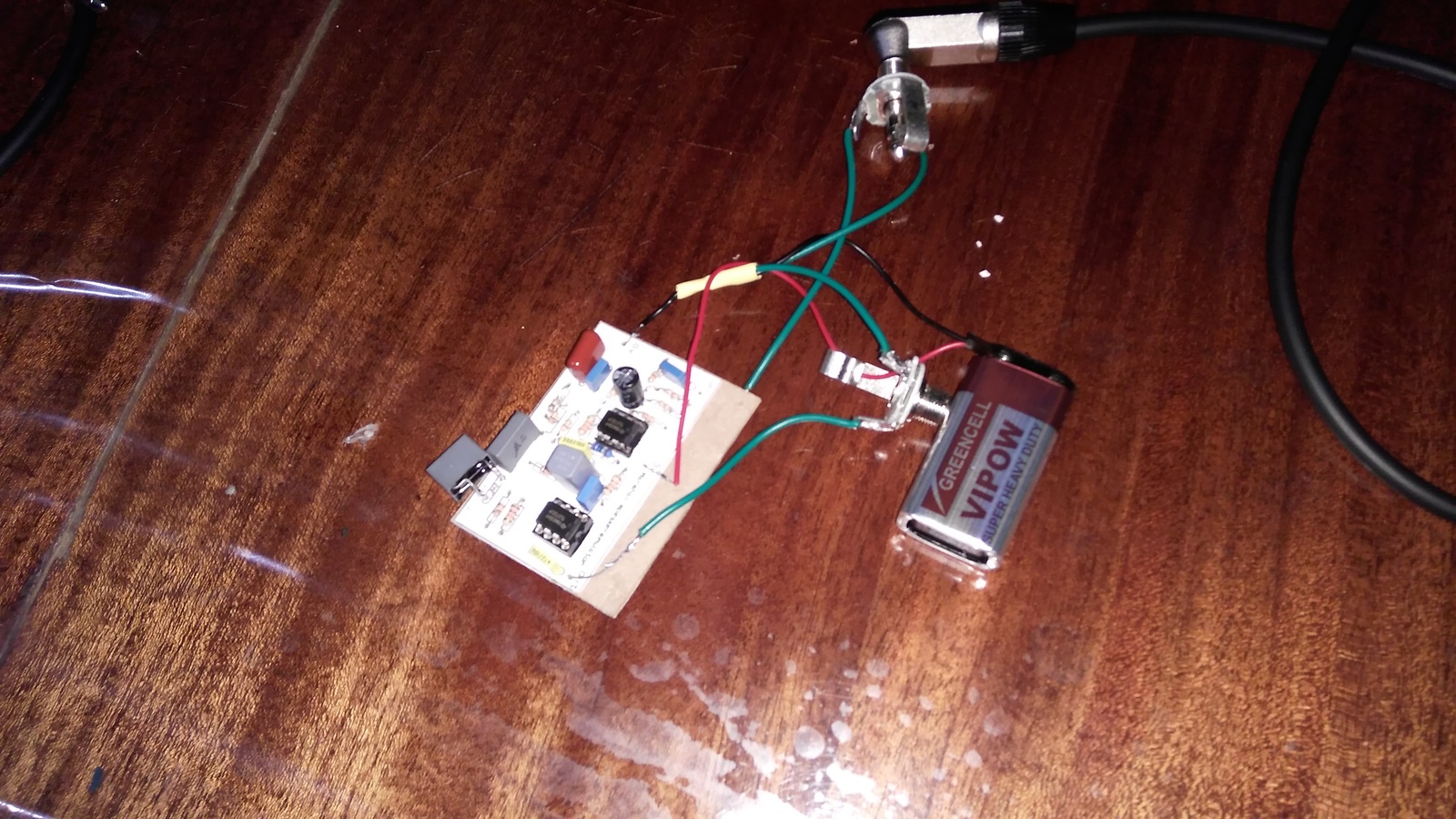

Проверяю работоспособность. Ура - работает.

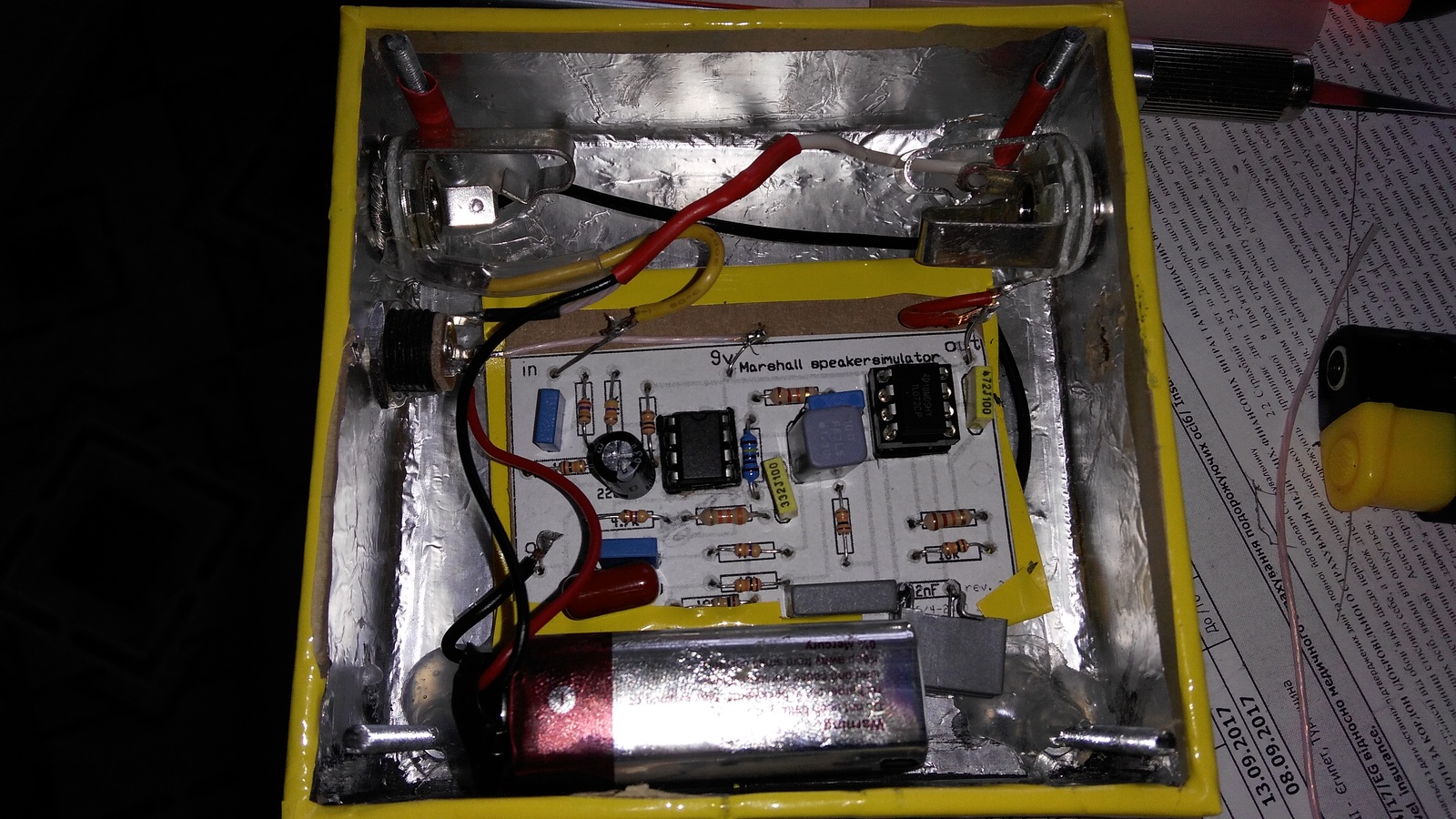

Собираем в корпусе
Плюс батареи подключен к размыкаемому гнезду внешнего питания - вставляем штекер, отключаем батарейку. Минус подается при замыкании выходного джека - при его вставке замыкаем средний контакт стереогнезда на землю.
Обычно такой джек ставят входным, но я решил иначе сделать (вру, банально затупил)
Вот такой вот спикерсим получился.
Еще в процессе две педальки - MXR Distortion+ и DOD Overdrive 250. А также аттенюатор для усилителя по схеме Виктора Кемпфа.
