Ну а теперь, уважаемые подписчики и остальные пикабушники (но не менее уважаемые, само собой) - поехали.
Сегодня в программе - адскЫй фотоаппарат. ))

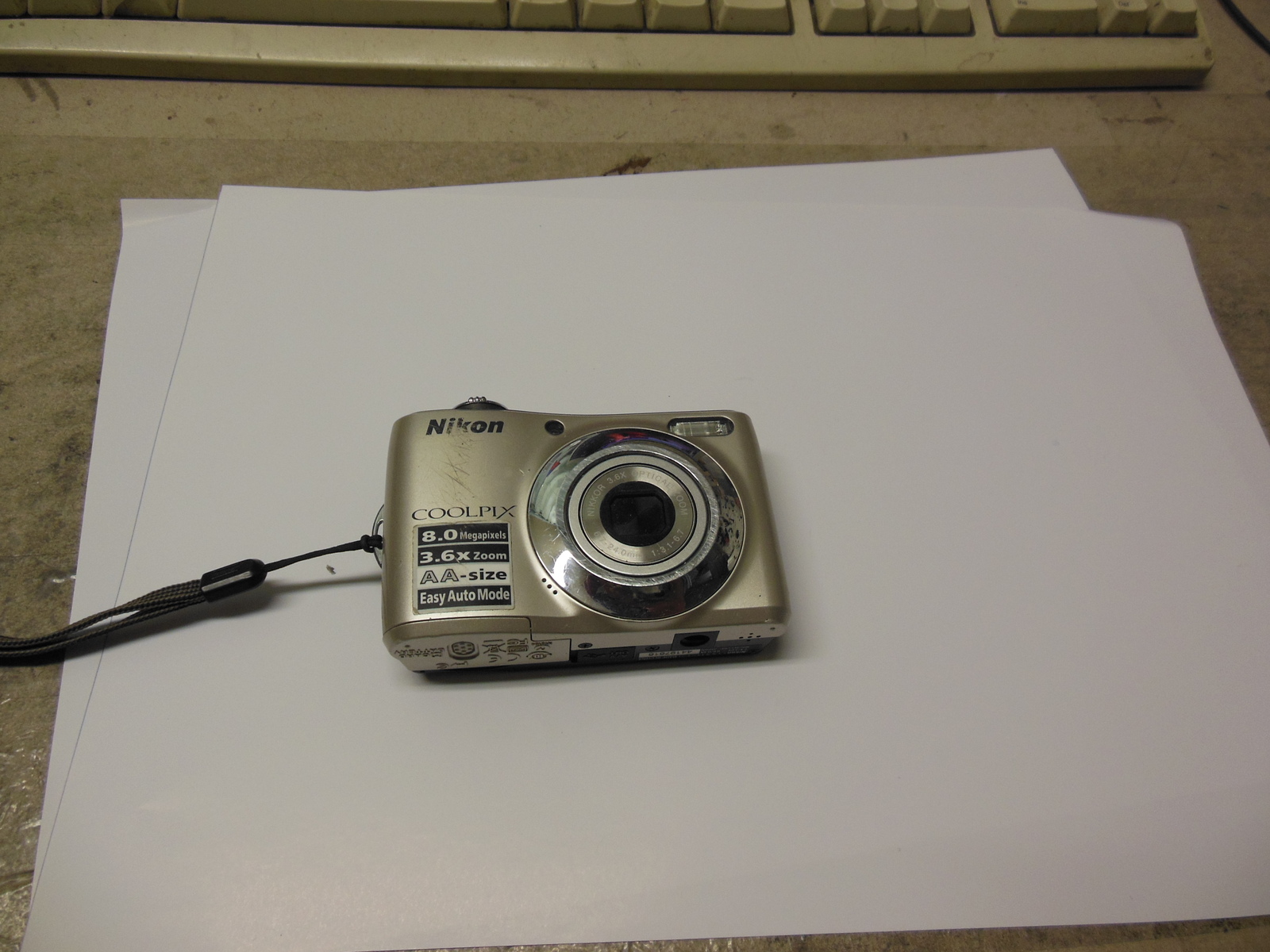

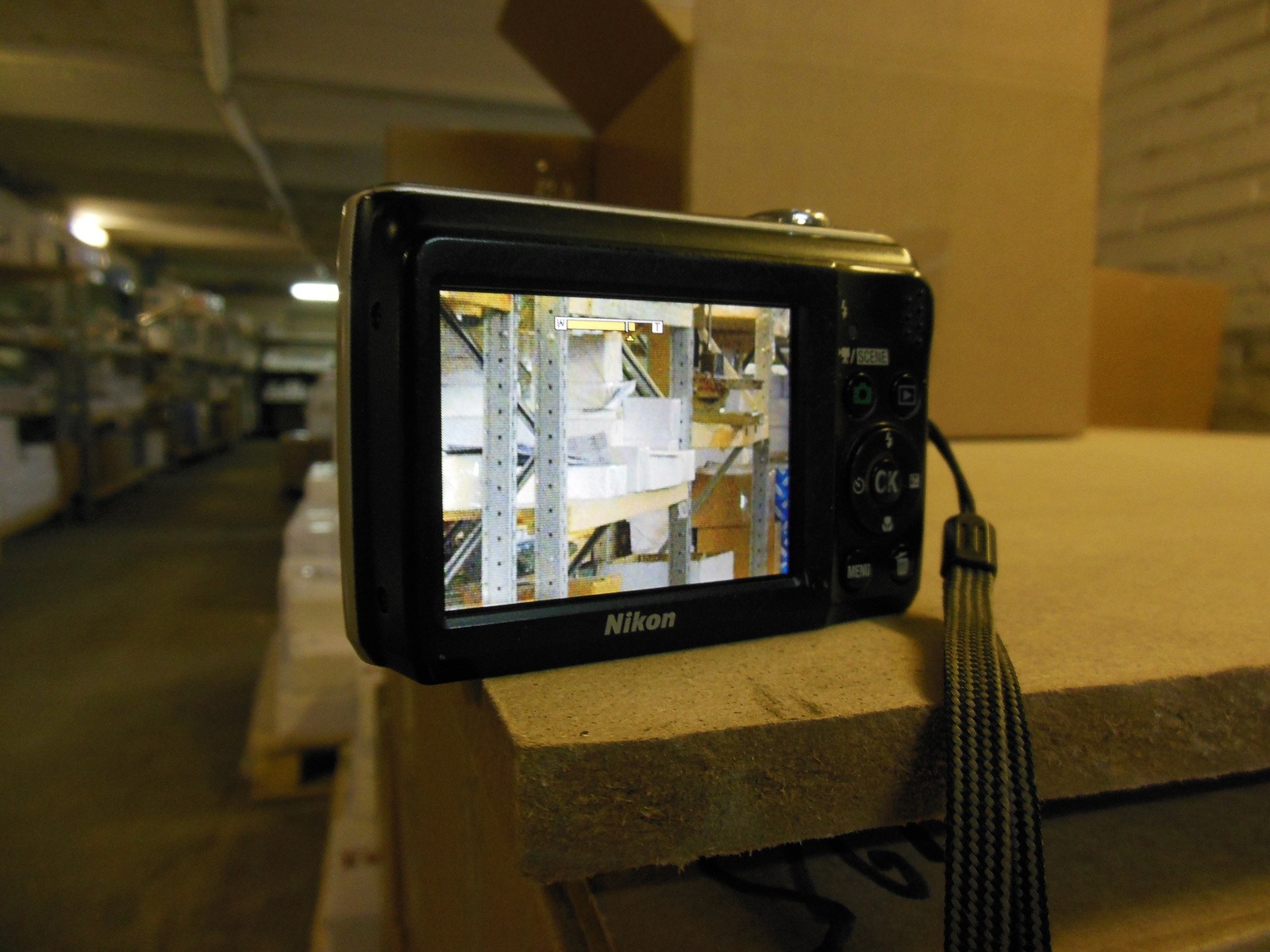

Вот аппарат, который я буду чинить:
А вот инструмент, которым я буду его чинить:
Пояснение: фотоаппарат работает, но не работает зум. Учитывая итоги быстрого осмотра, вывод - не работает кнопка зума.
Итоги осмотра:
1. при включении линза выдвигается - значит, моторчик и привод исправны.
2. при нажатии кнопки зума в одну сторону - появляется шкала (на удаление)
3. при нажатии кнопки на приближение - не появляется ничего.
Для проверки кнопки потребуется проводок или скрепка (см. среди инструментов), тестер не потребуется в принципе.
Поехали. Открываем ворота:

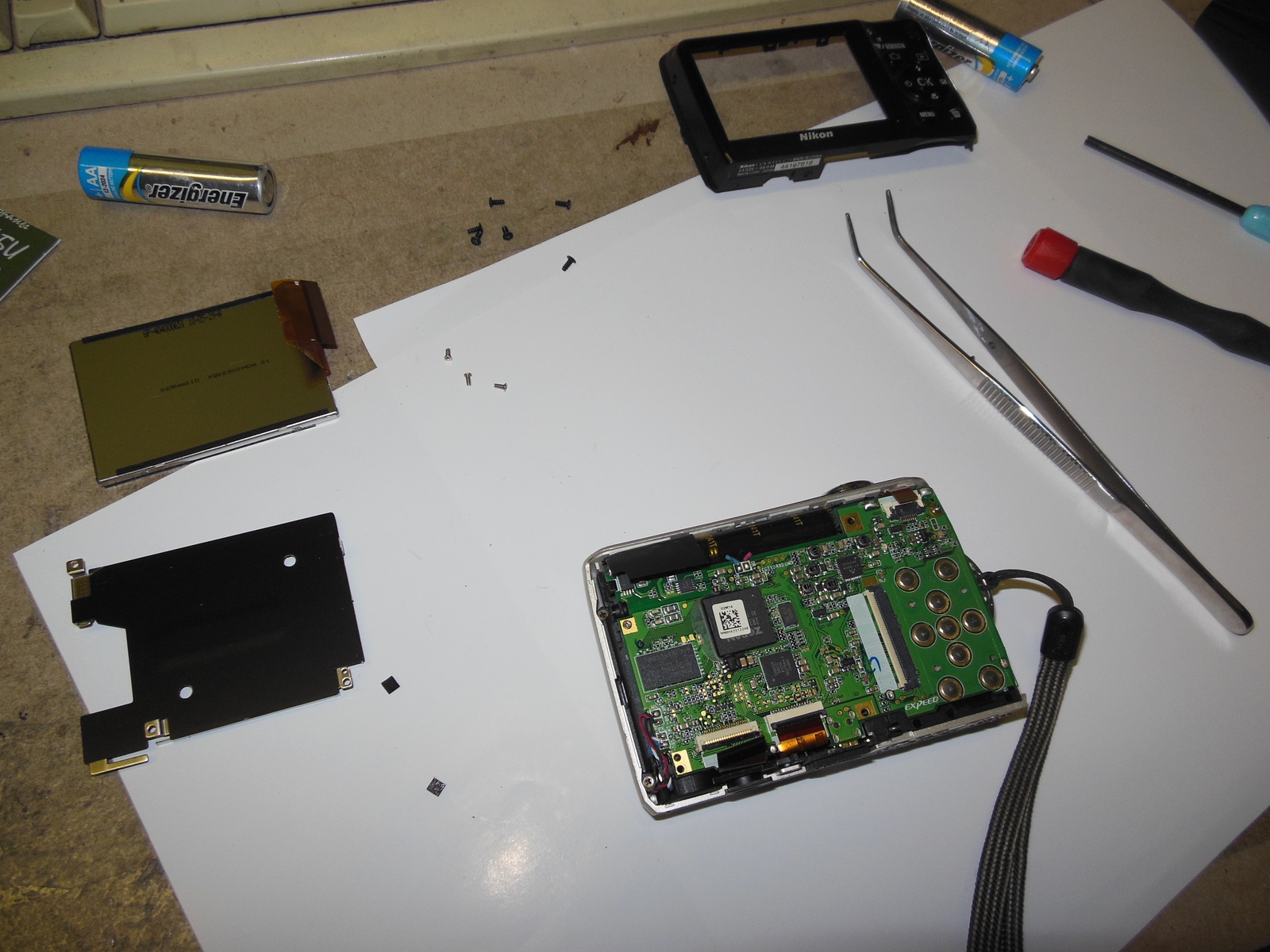

Откидываем экран вправо, затем отсоединяем шлейф, и снимаем защитную крышку, которая была под экраном:

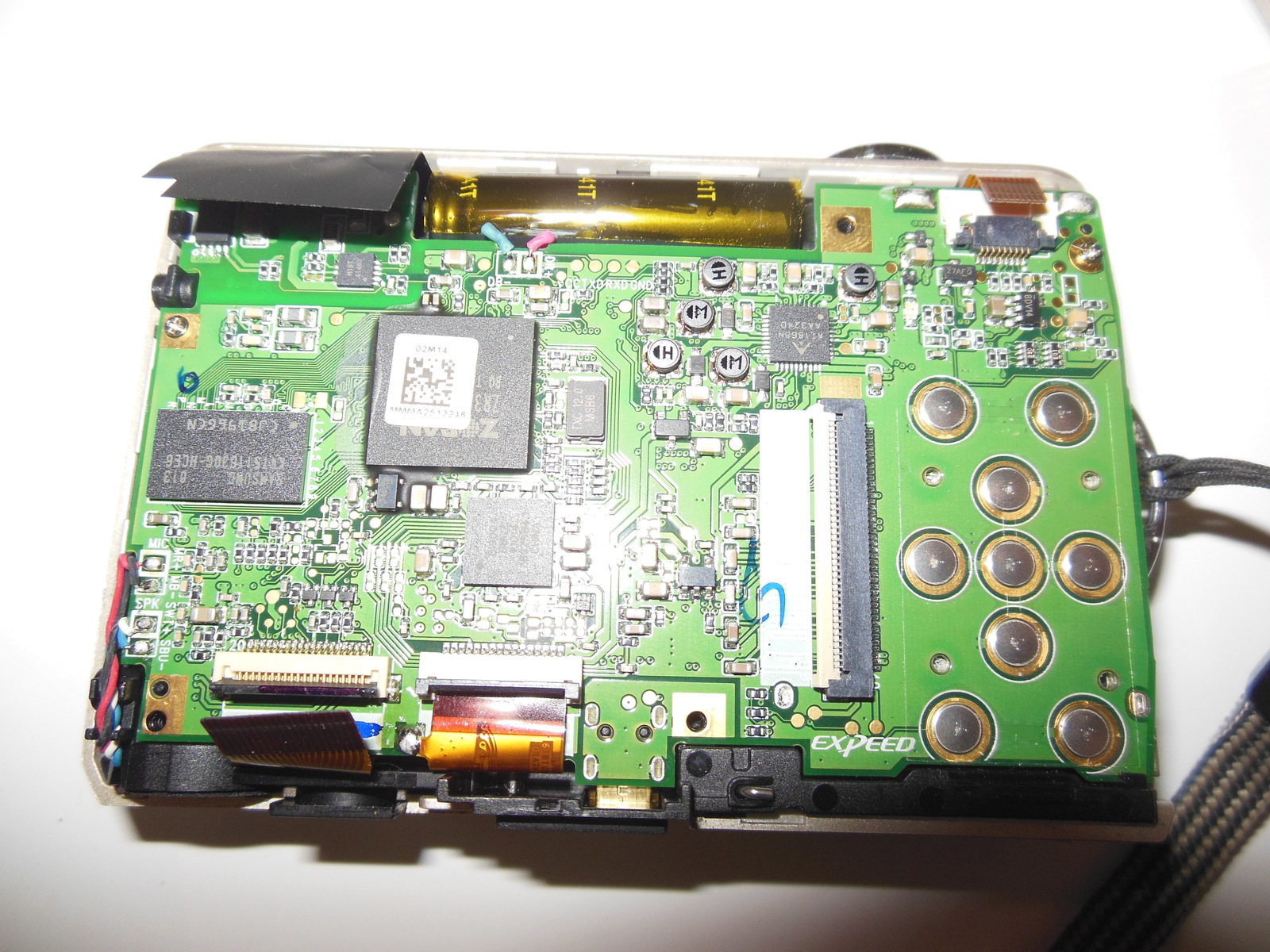

Поближе, если кому интересно:

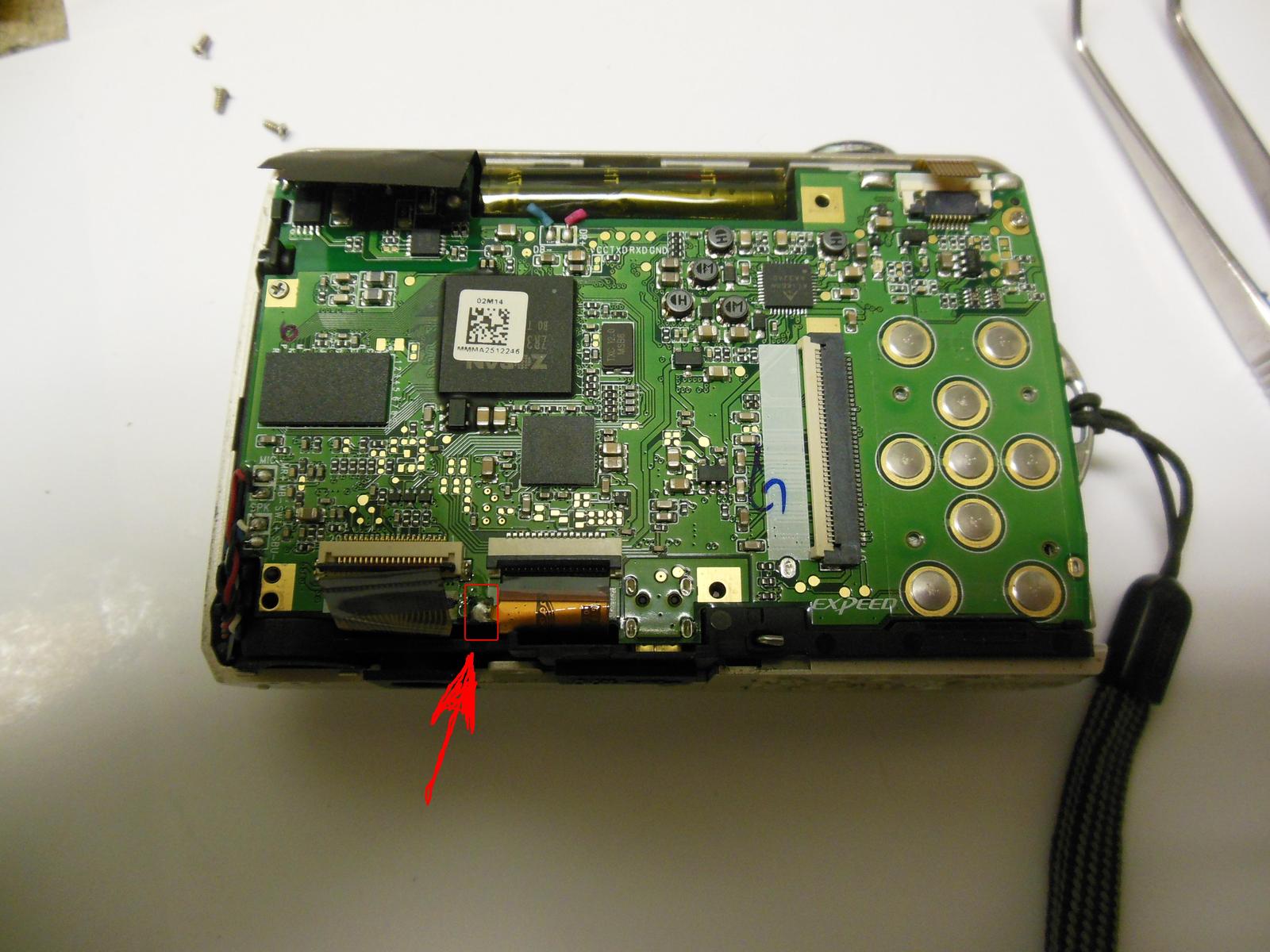

Видим 3 шлейфа и чтобы разобрать, один из них нужно отпаивать от платы. Меня просили рисовать стрелочками. Рисовать не умею, поэтому стрелочки совсем кривые, но вроде попадают куда нужно. ))

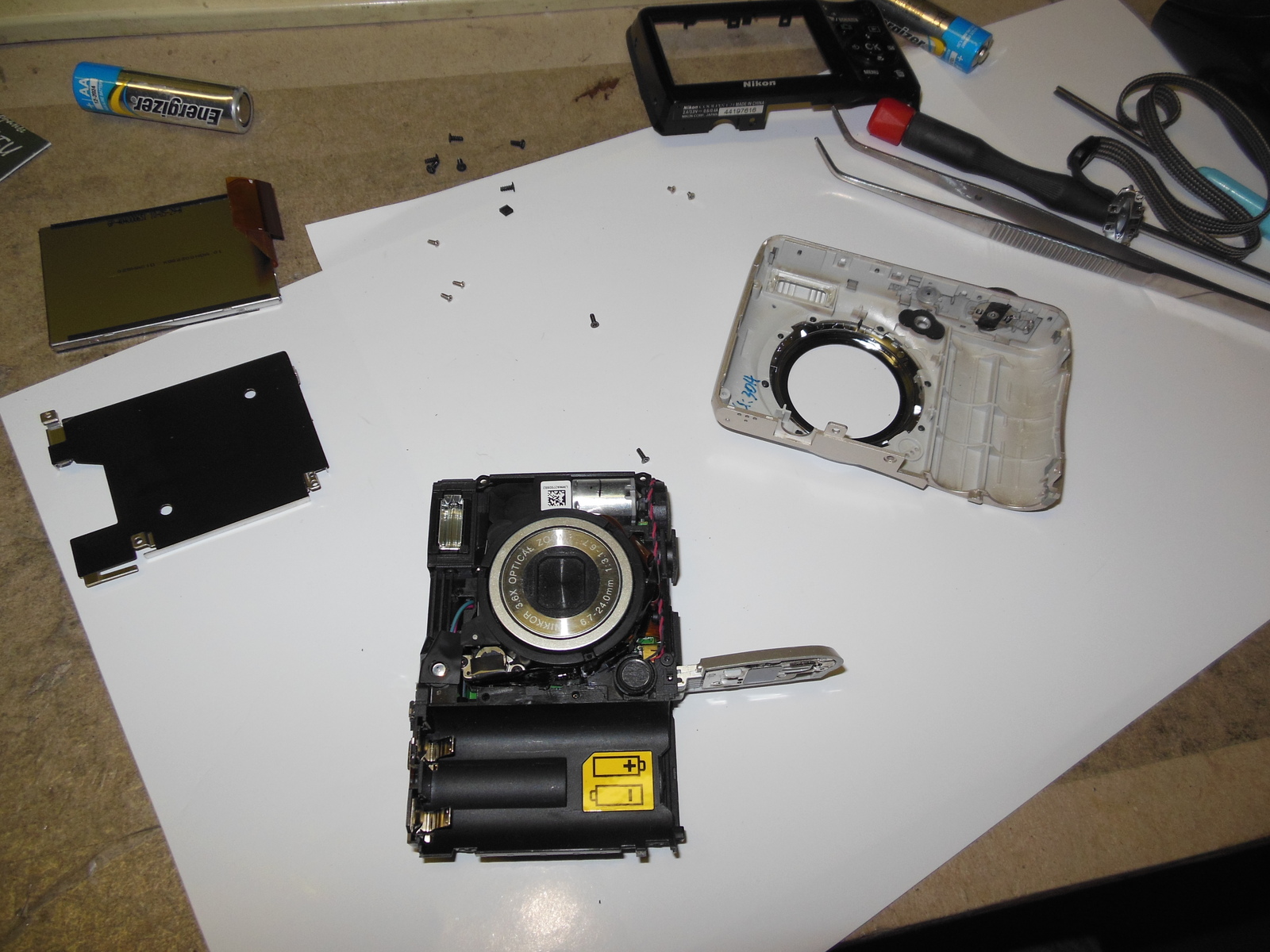

Повертев фотик минуты две в руках, решил я, что надо пойти с другого входа:

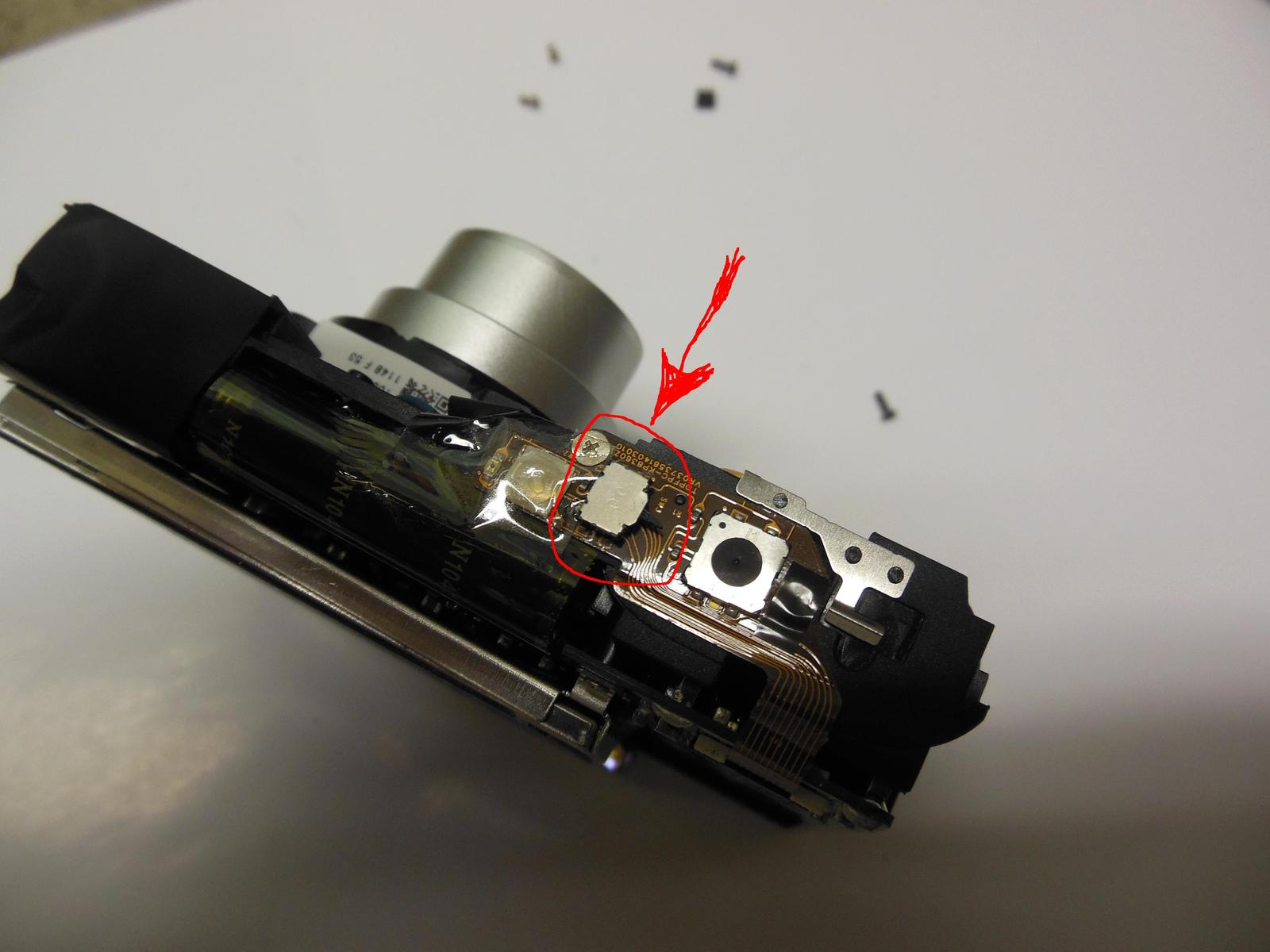

Ну вот, другое дело. Теперь нам доступна та самая кнопочка, которая барахлит. Вот она:

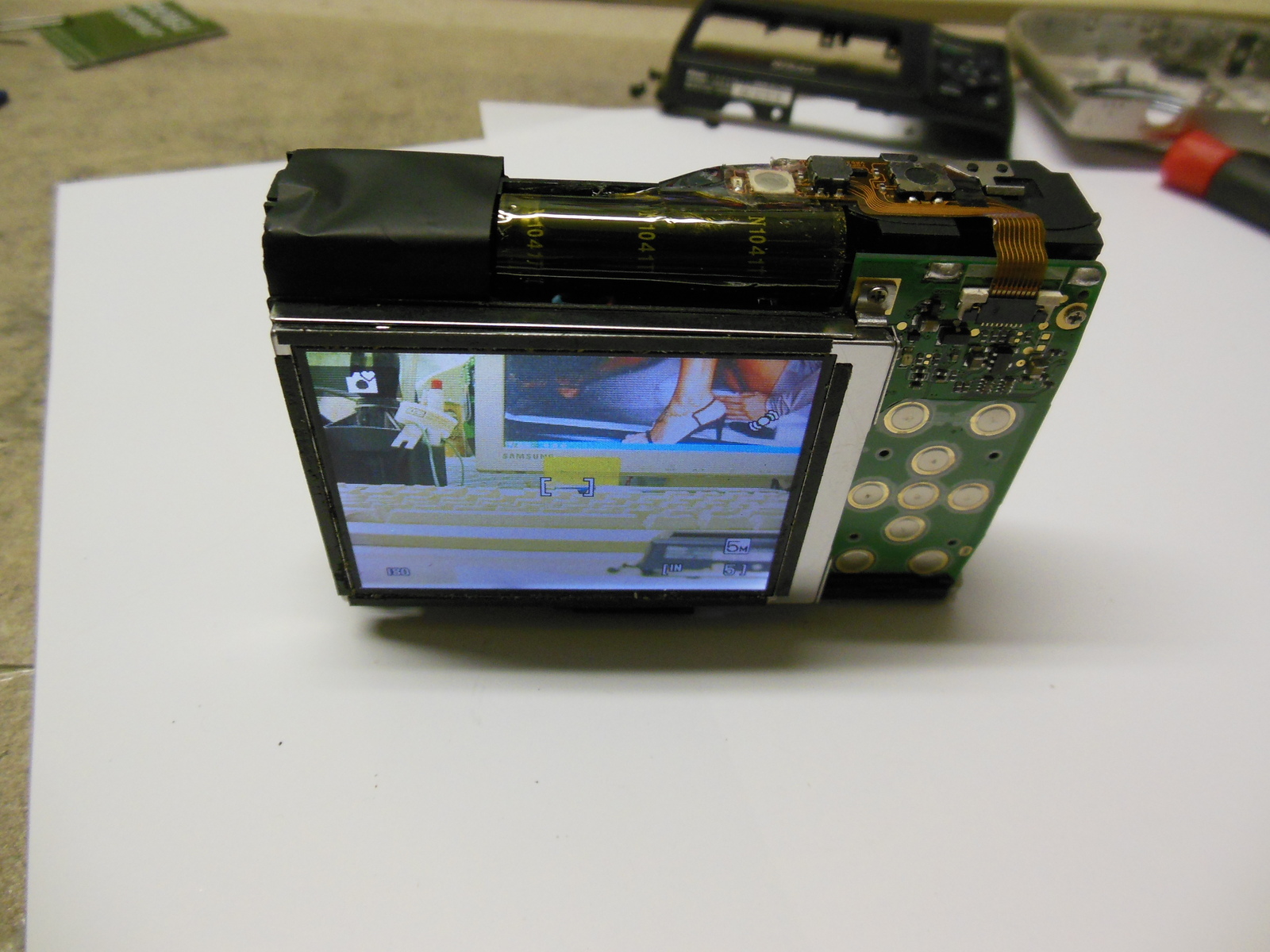

На этом этапе втыкаем батарейки и пробуем всячески подёргать этот мелкий рычажок:
Как видно выше - реакции на попытку приблизить объект съемки - 0.00 .

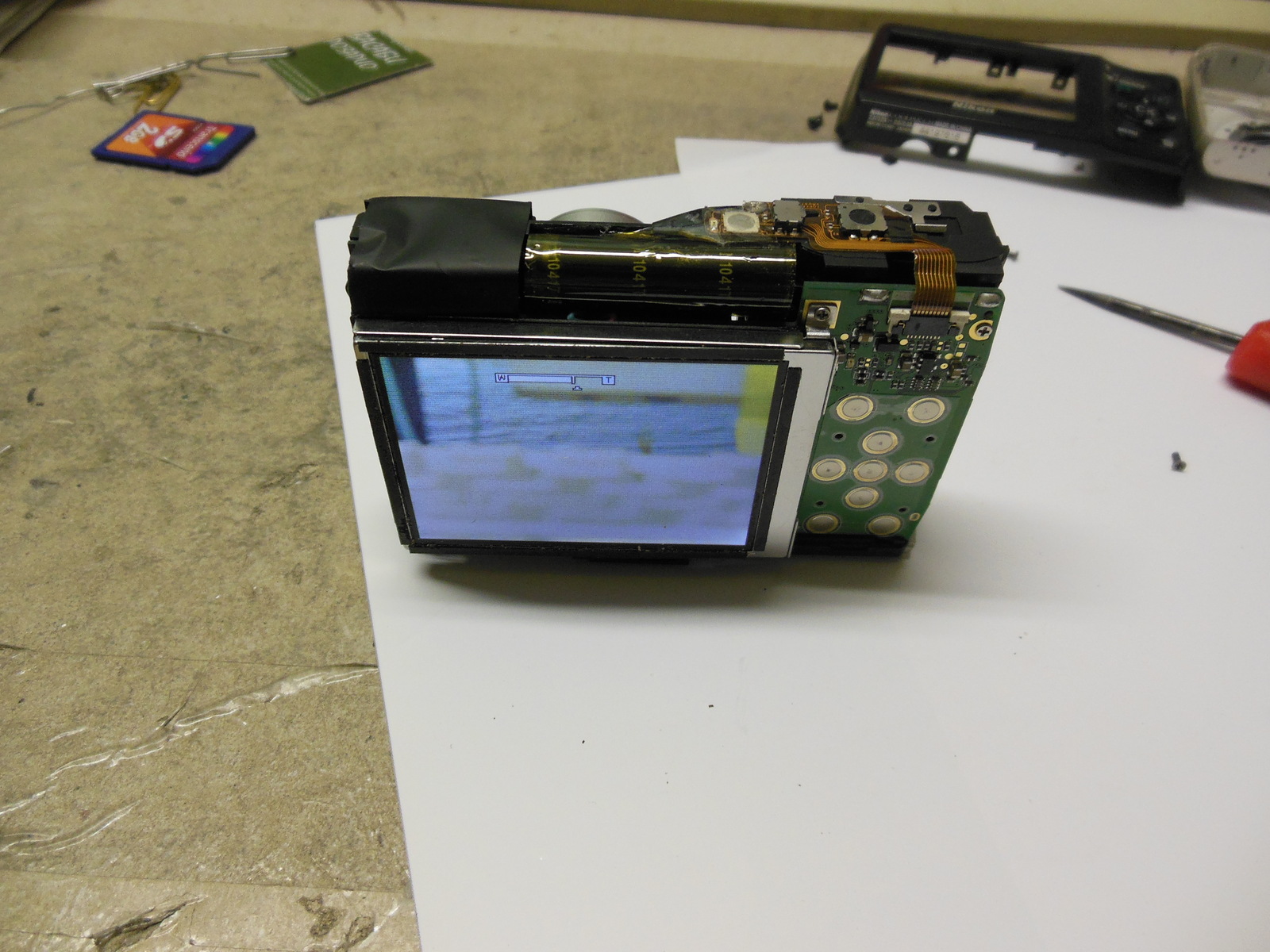

Реакция на попытку удаления:
Появилась шкала зума. Ок. Берём упомянутый в начале поста проводок и замыкаем контакты кнопки-рычажка:

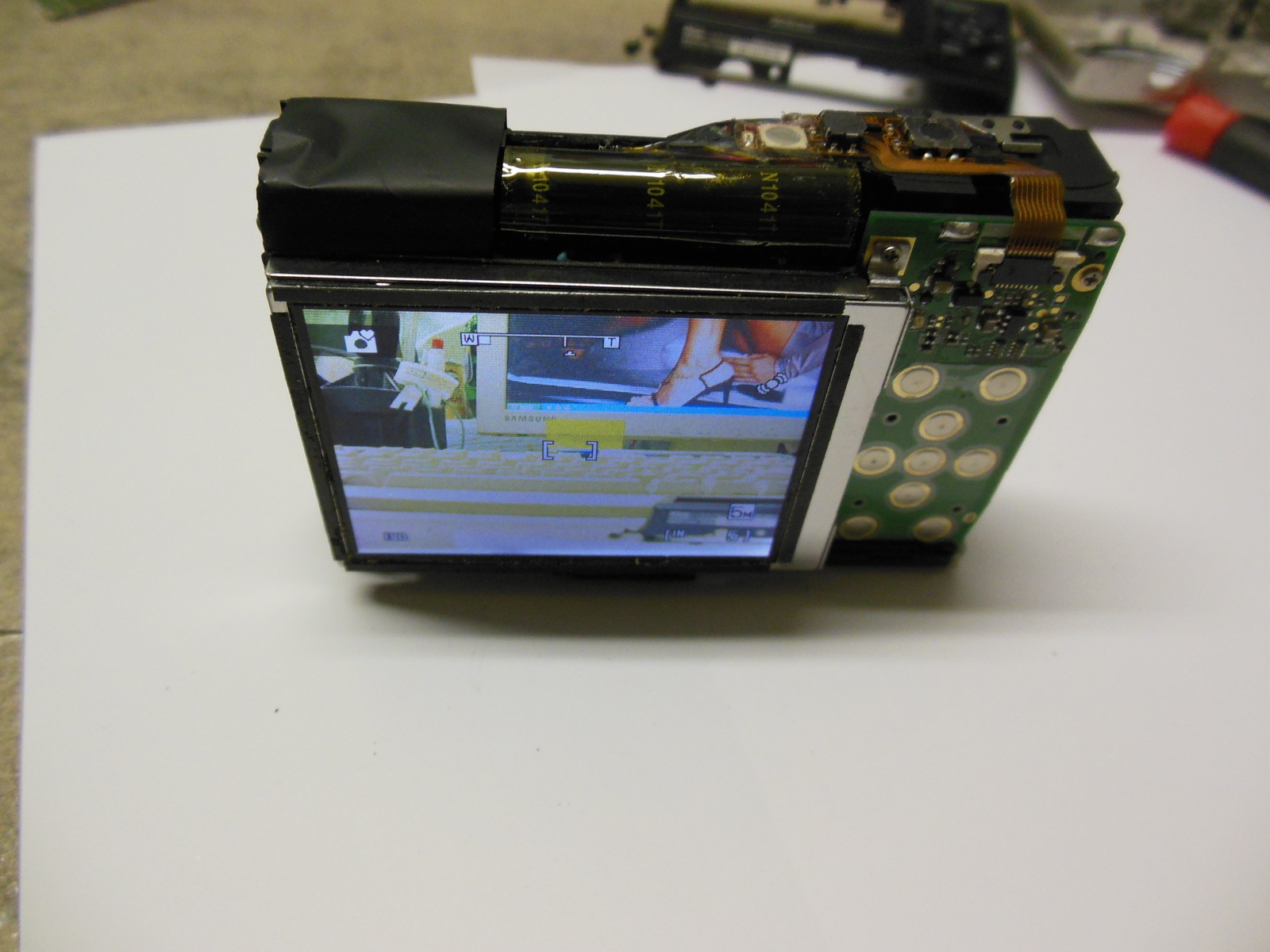

Зум есть. Замечательно.

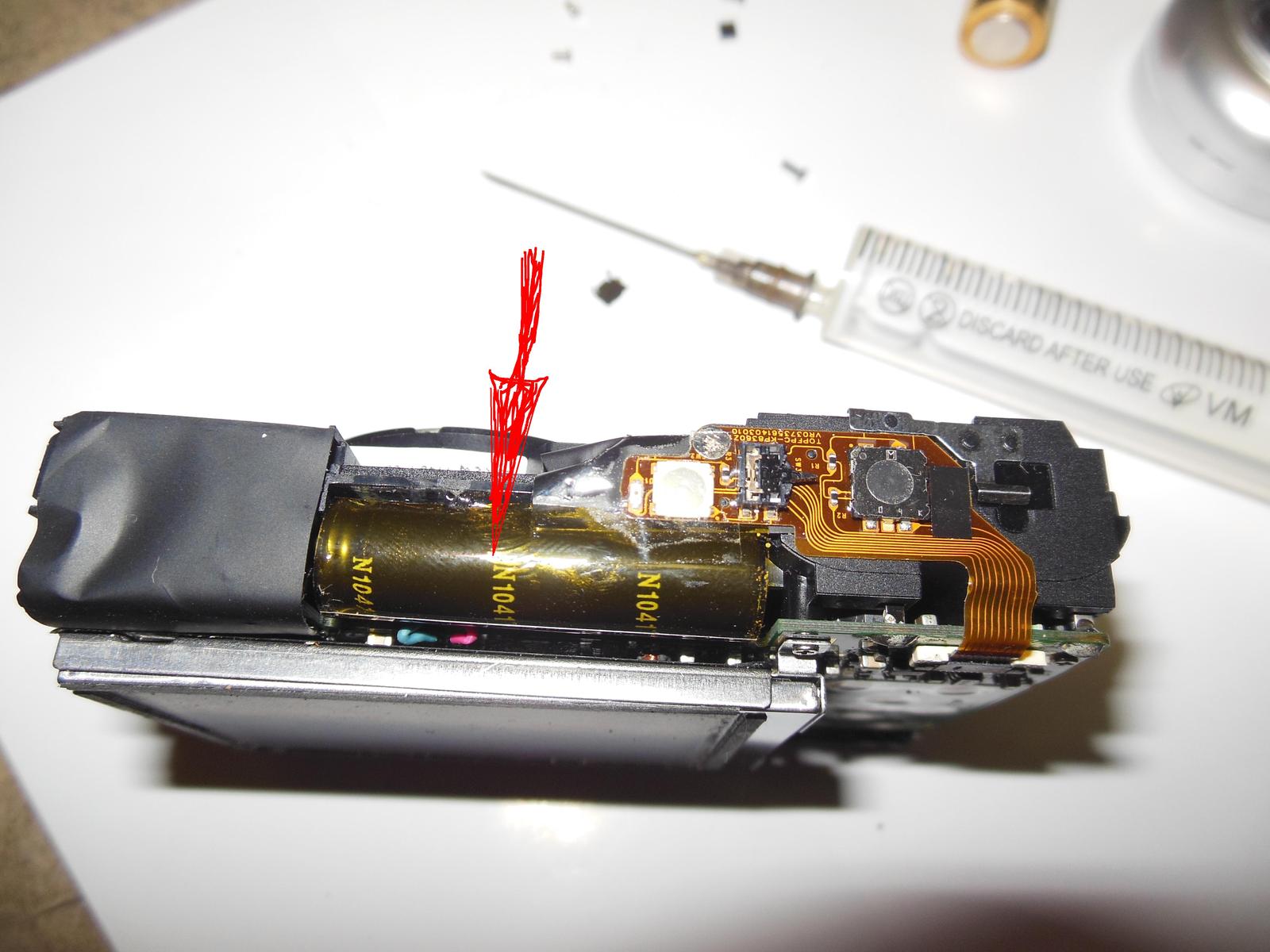

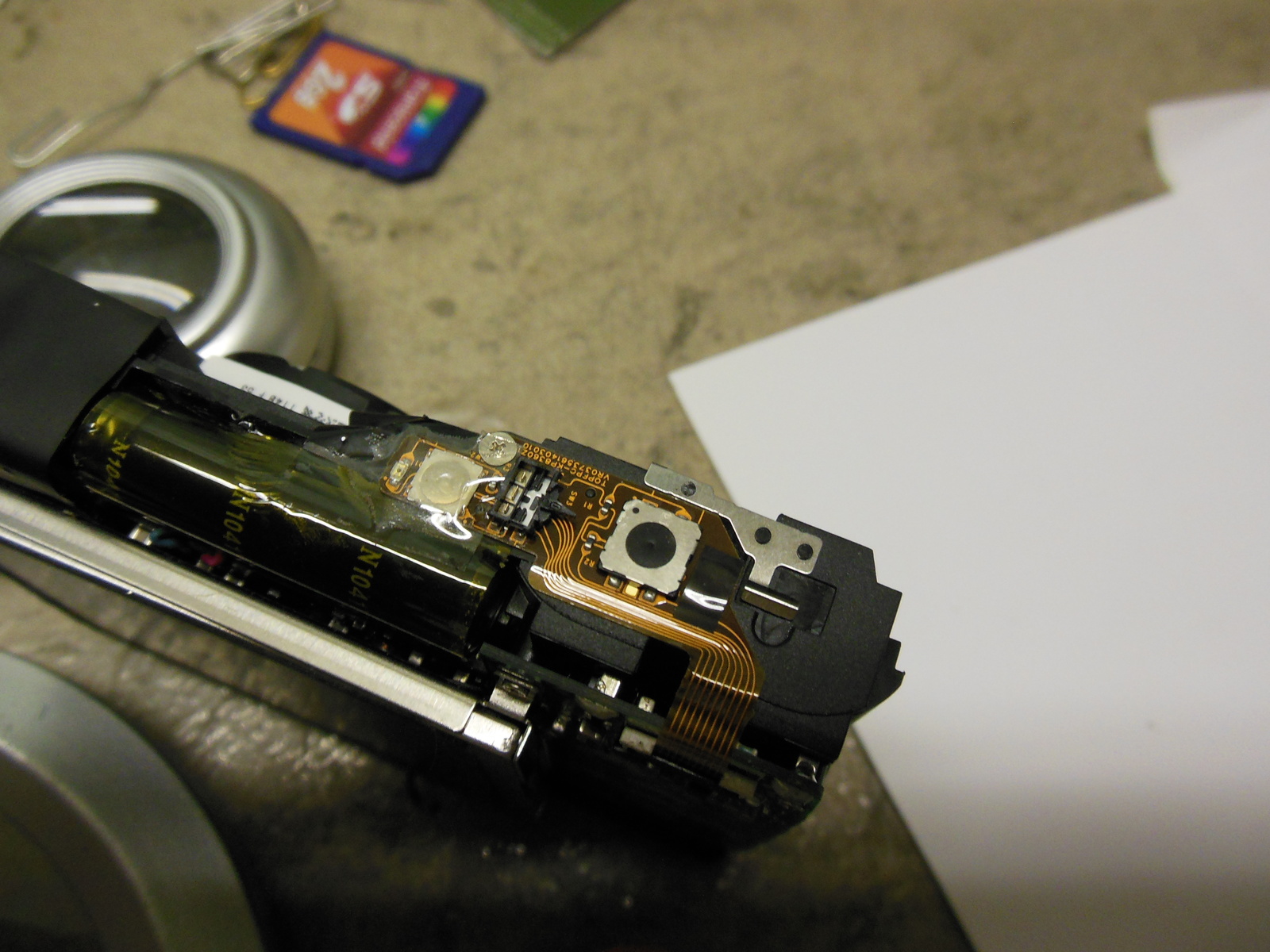

Кнопочка крайне махонькая. Но разборная. Если берётесь разбирать такую впервые - имейте нервы и готовьтесь к тому, что она разлетится по столу и полу. )) Вот тут видно, как выглядит кнопка под металлической крышечкой, а стрелкой указан конденсатор на вспышку, если кому интересно:
Выколупываем остальной механизм кнопки и видим контакты:

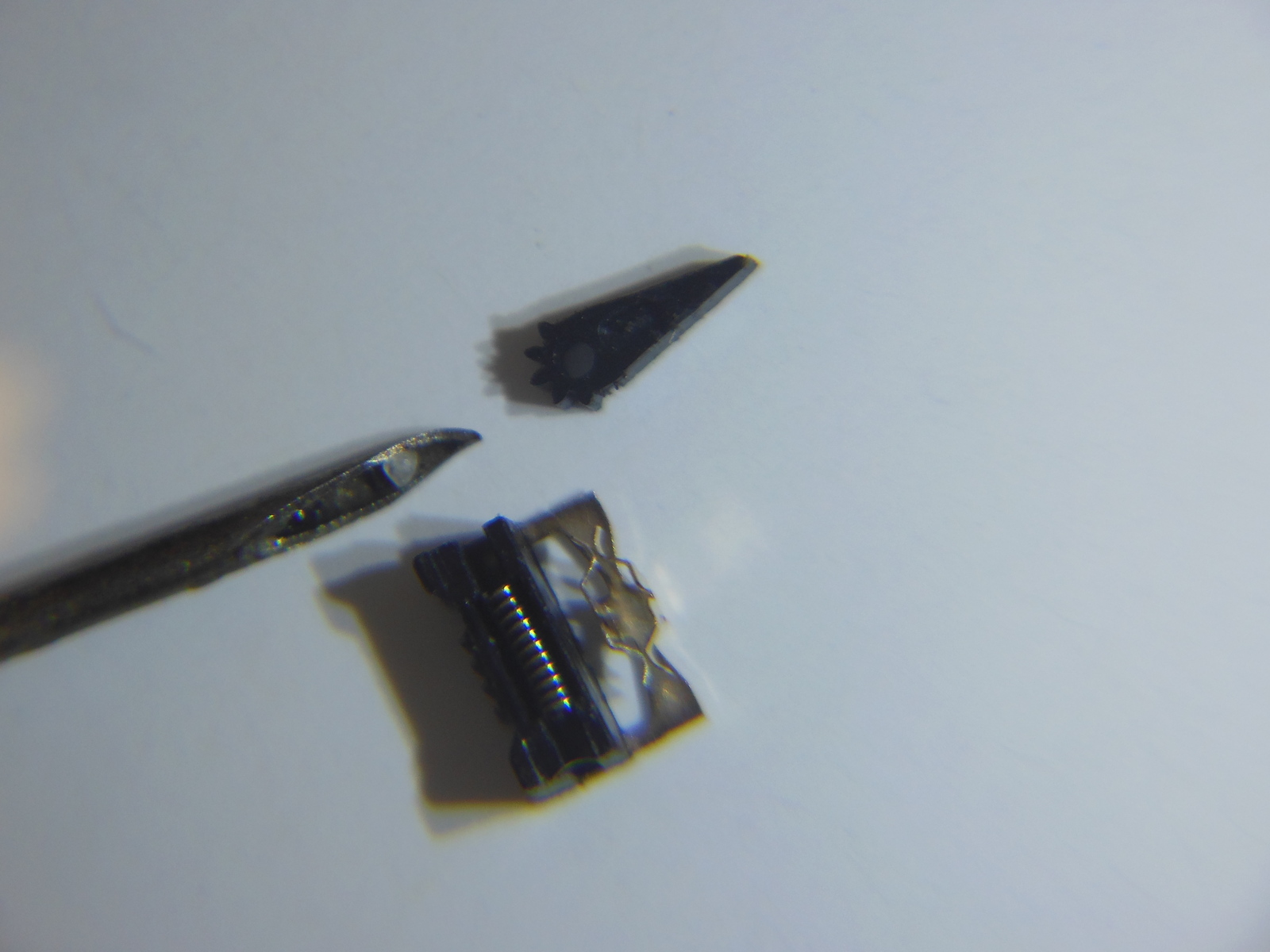

Их я, конечно почистил, но это не помогло. Да и в лупу было видно, что окислов на них нет.. А вот "кишки" кнопки на столе, для сравнения размеров - обычная игла шприца:

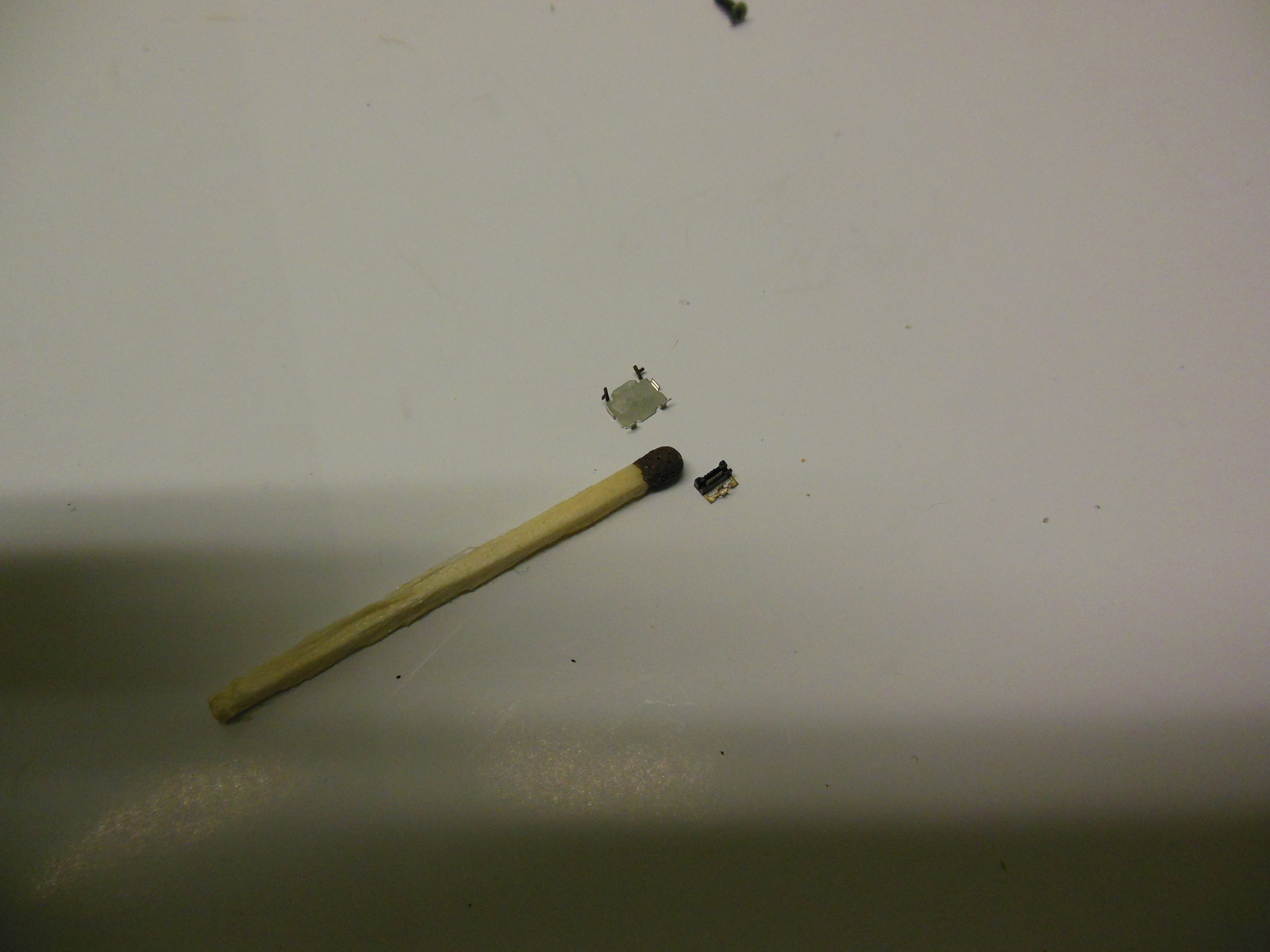

Или вот крышечка и спичка:
Если вдруг стать кратким, то разбирать-собирать мне её пришлось три раза, прежде, чем понял, что дело не в окислении контактов, а в проседании одного из них. Приподнял его той самой иглой от шприца (ею же снимал крышечку).
Для общего развития - вот эти два болтика - регулировка фокуса.
Это странное расположение, обычно они находятся здесь, но у нас тут динамик:

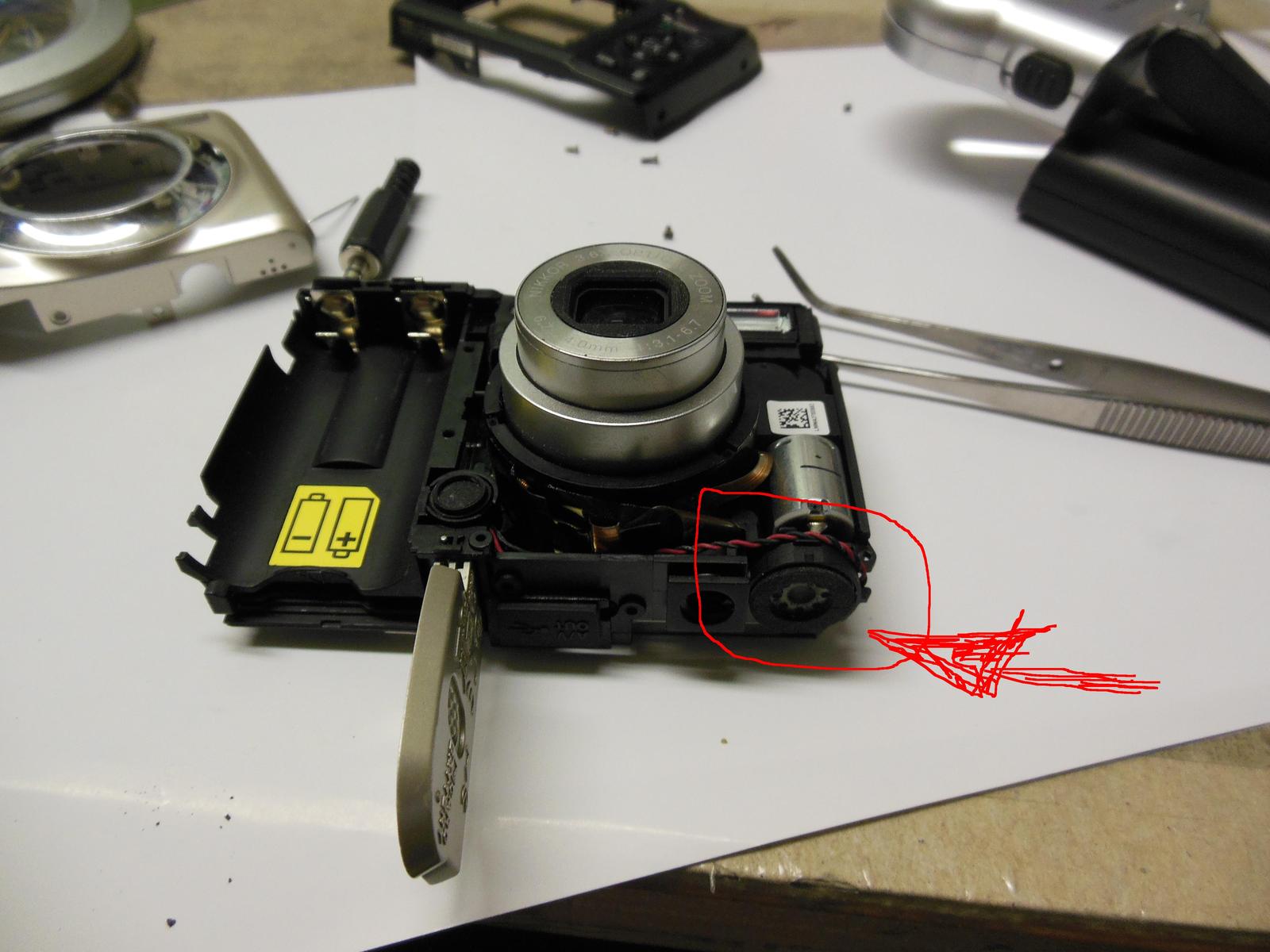

А выше динамика моторчик, управляющий зумом. А вот открытием-закрытием шторок управляют катушки, но тут я к ним не долез. ))

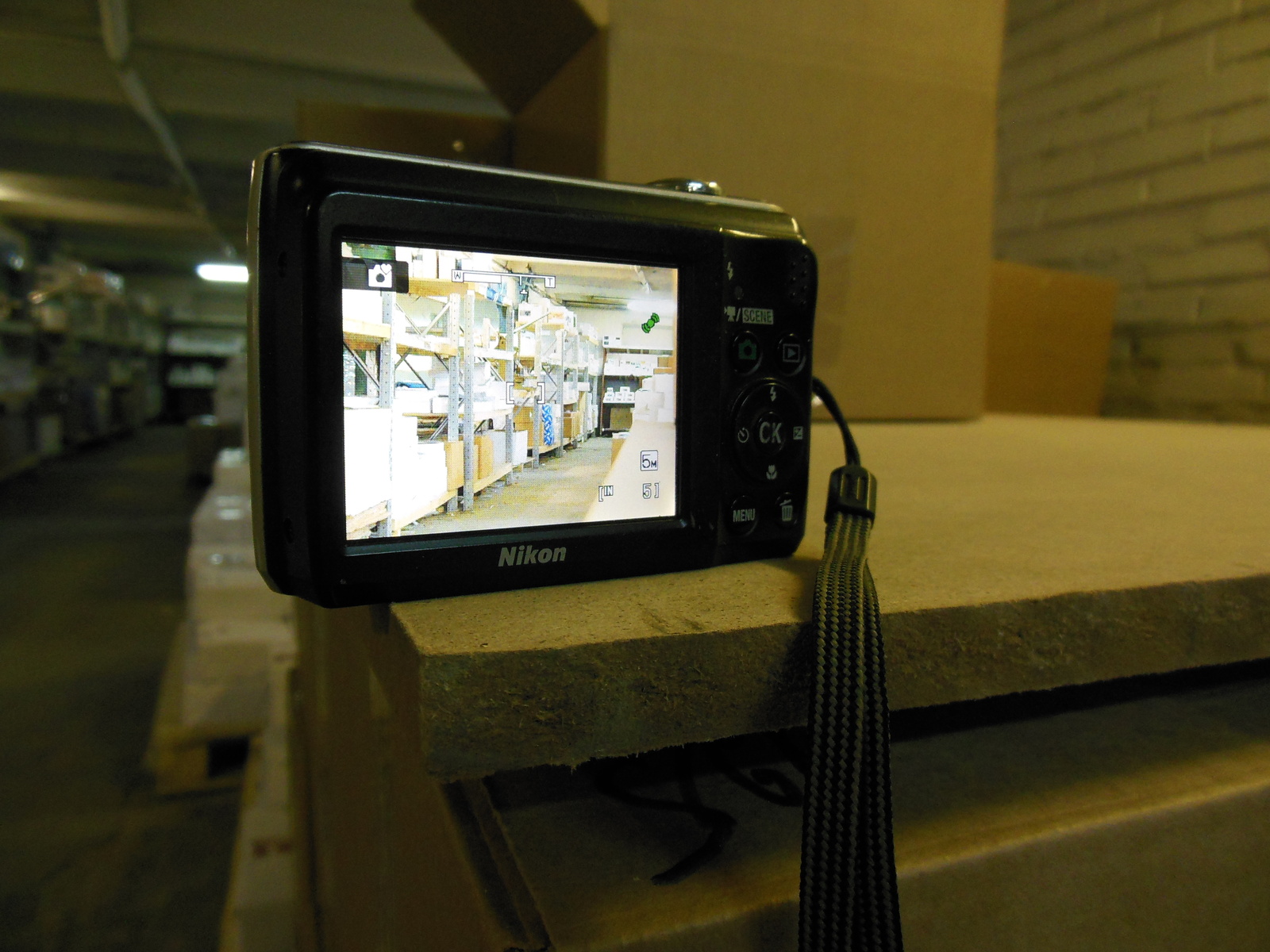

Ну и собственно проверяем девайс. Стандарт:

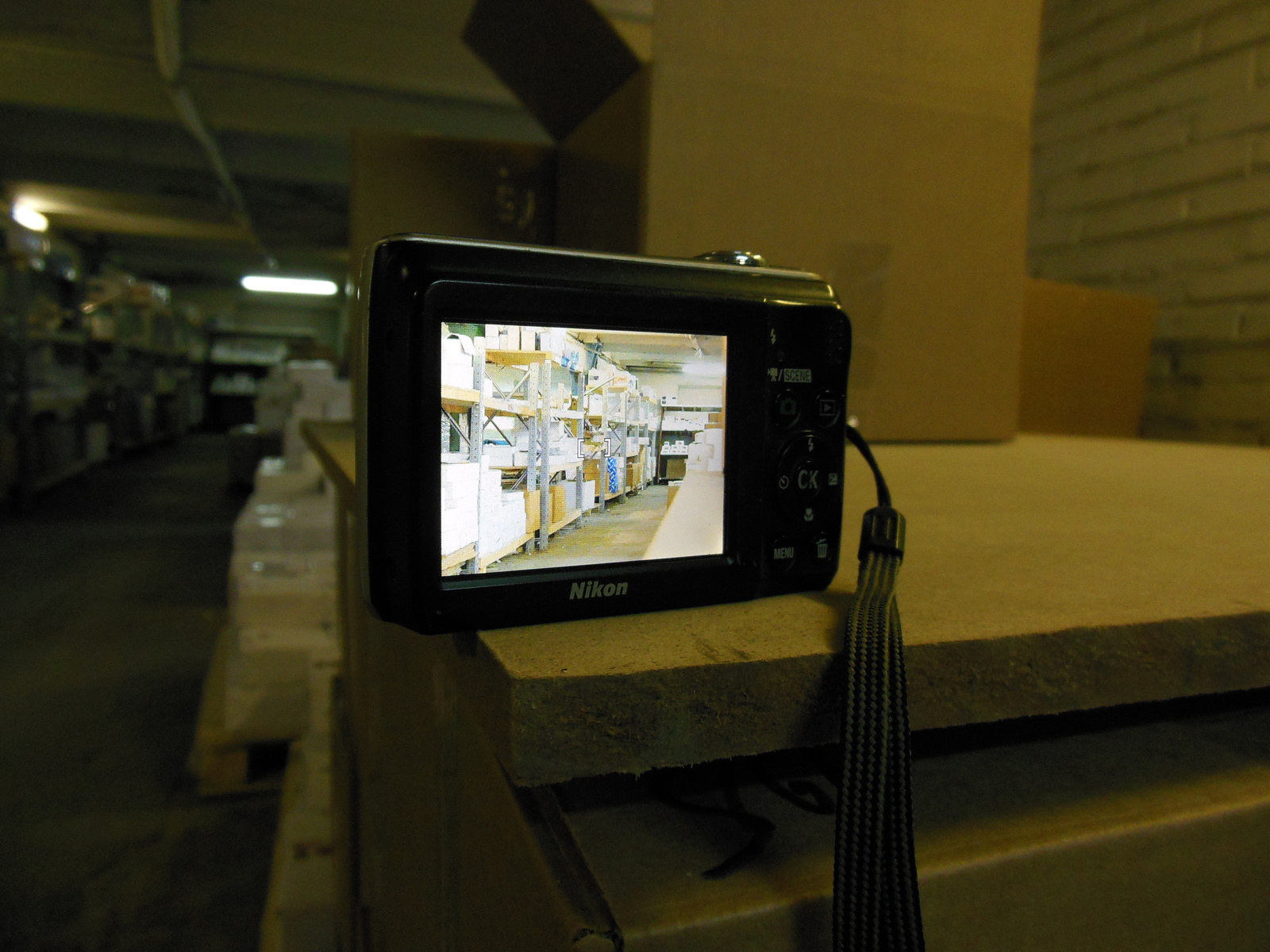

Приближаем:
Отдаляем:
Замечательно.
Ну и хватит, пожалуй. Деревенский ремонт окончен. ))
Надеюсь, было интересно.
И если будет сегодня ещё время - поковыряю что-нибудь ещё.
