А что внутри: Плавный пуск 20А для электроинструмента
В мои ручки попался интересный приборчик который именуется как Плавный пуск для электроинструмента 220В. В принципе не было б этого поста, если бы не отличительная схемотехника, которая отличается от тех что распространены в интернете.
Фото с уже отпиленной пластинкой, которая крепится к радиатору для охлаждения симистора. На корпусе есть обозначение и схема подключения: модель R142.
Фото нежно спиленной пластинки, практически без повреждения.
Было тяжело, но я смогла отколупать затвердевший компаунд похожий на крайне жидкую эпоксидку и добыть для Вас эти фото :)

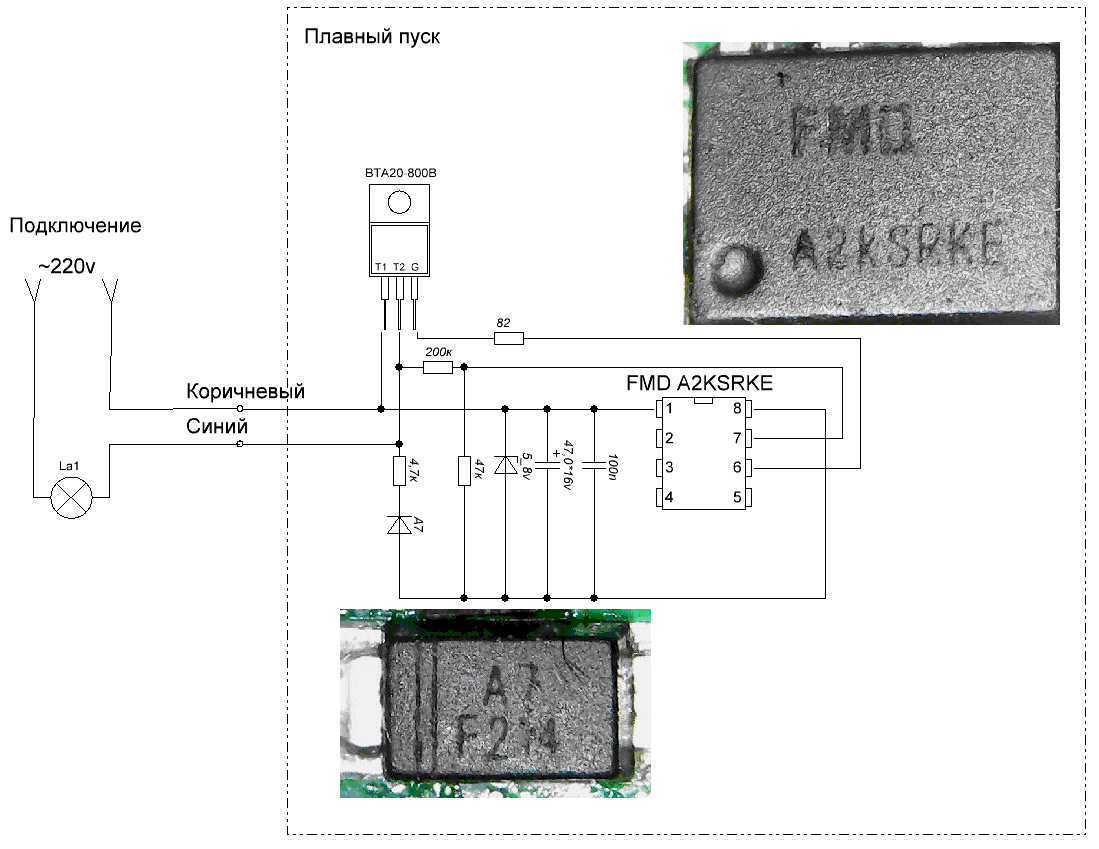

Но данный обзор был бы не полным, если бы не срисованная схема для изучения.
Точную маркировку/напряжение стабилизации стабилитрона узнать не удалось, он был в коротком. Но микросхема начинает сама стабилизировать напряжение на уровне 9В.
Долгий гуглеж по надписям с микросхемы дал только производителя FMD, дальше мои попытки закончились. Что внутри и как оно работает, узнать не удалось.
Был маленький эксперимент, что будет на 6 выводе если подать 5В на микросхему - там появлялось почти 5В, строго с подачей питания, даже без какой либо задержки.
Спасибо за уделенное время и прочтение поста.
С Ув. Вероника NikoTeen4ik.
