Тестирование! И разборка зарядного устройства Anker GaNPrime Lite 100W (A121B)

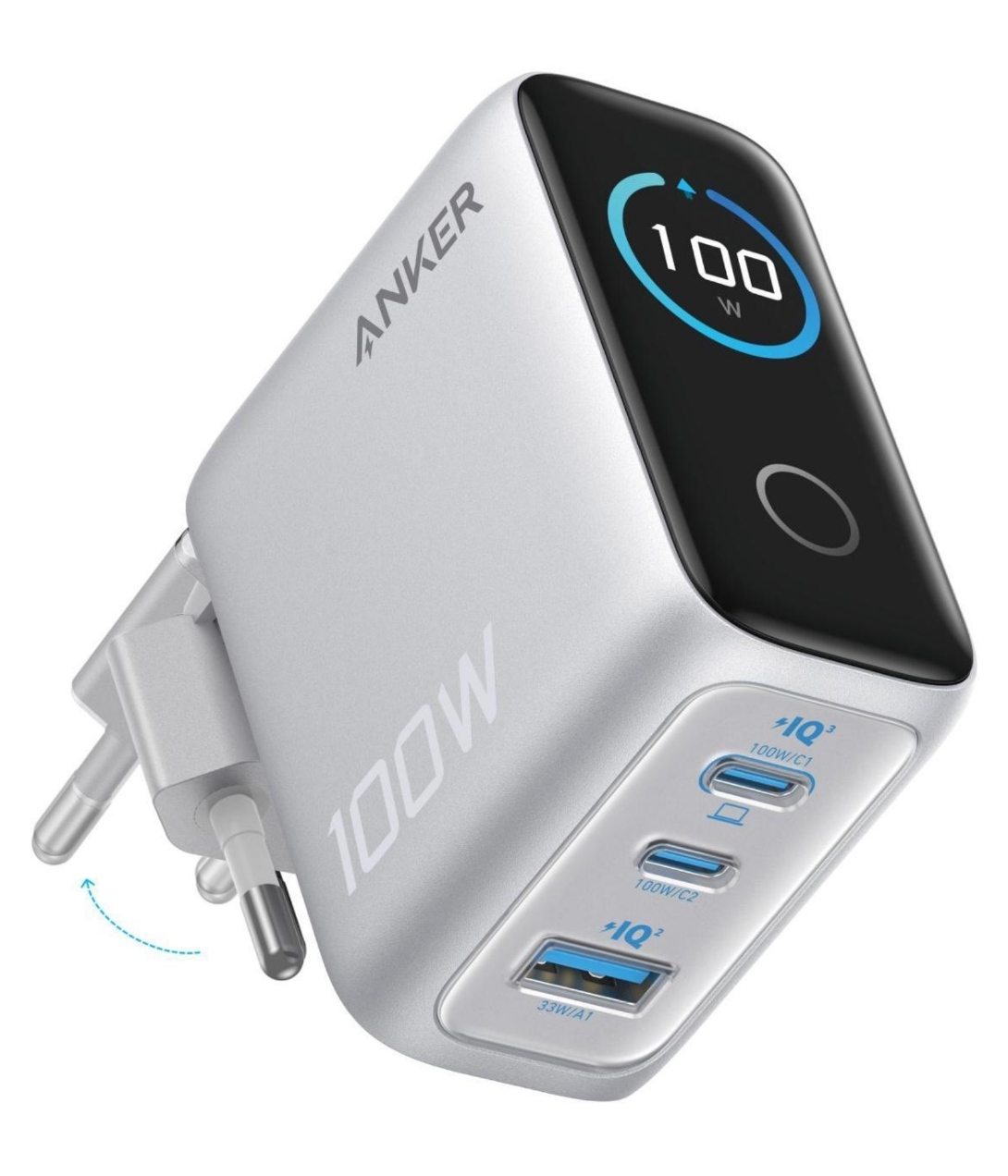

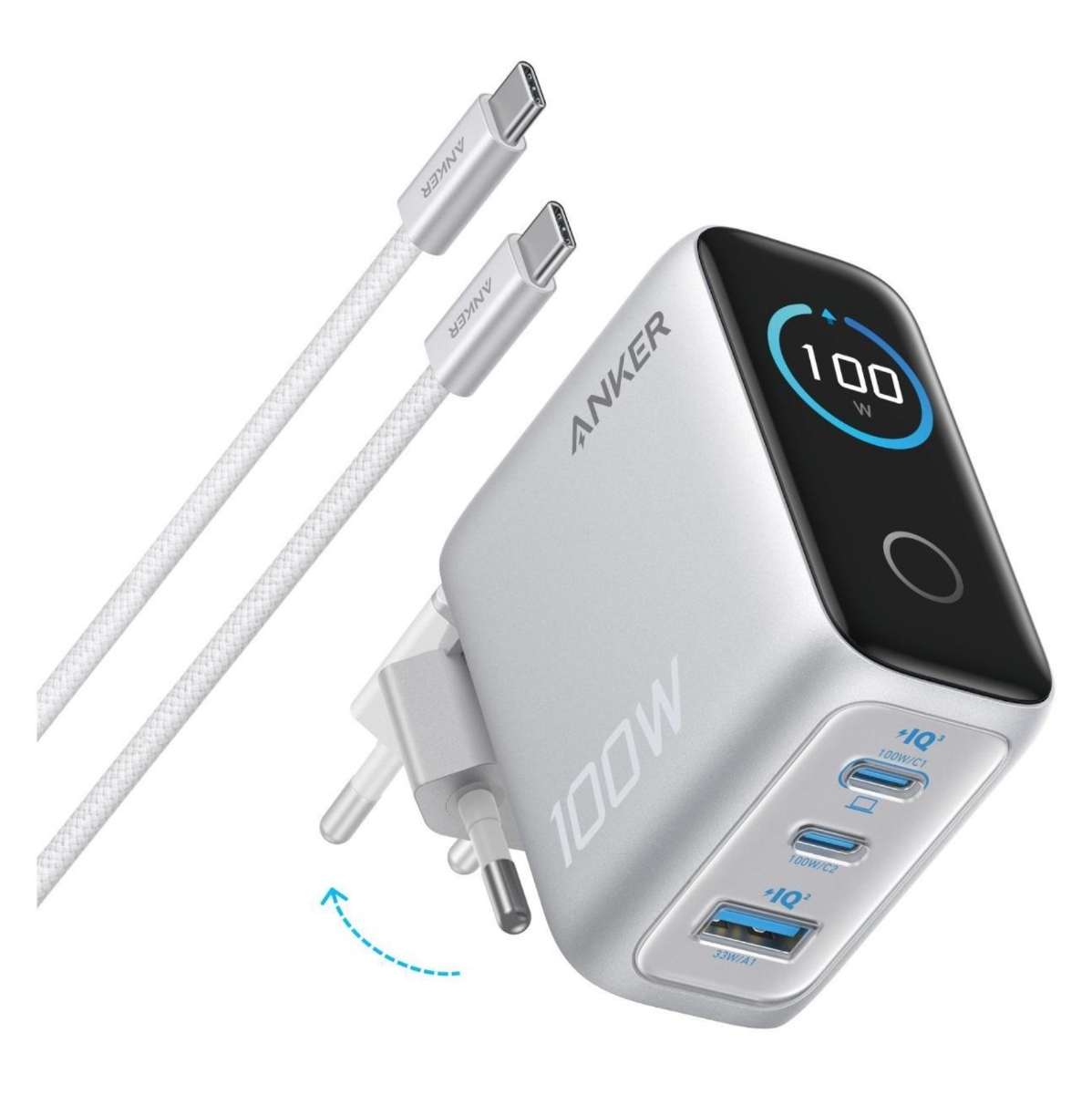

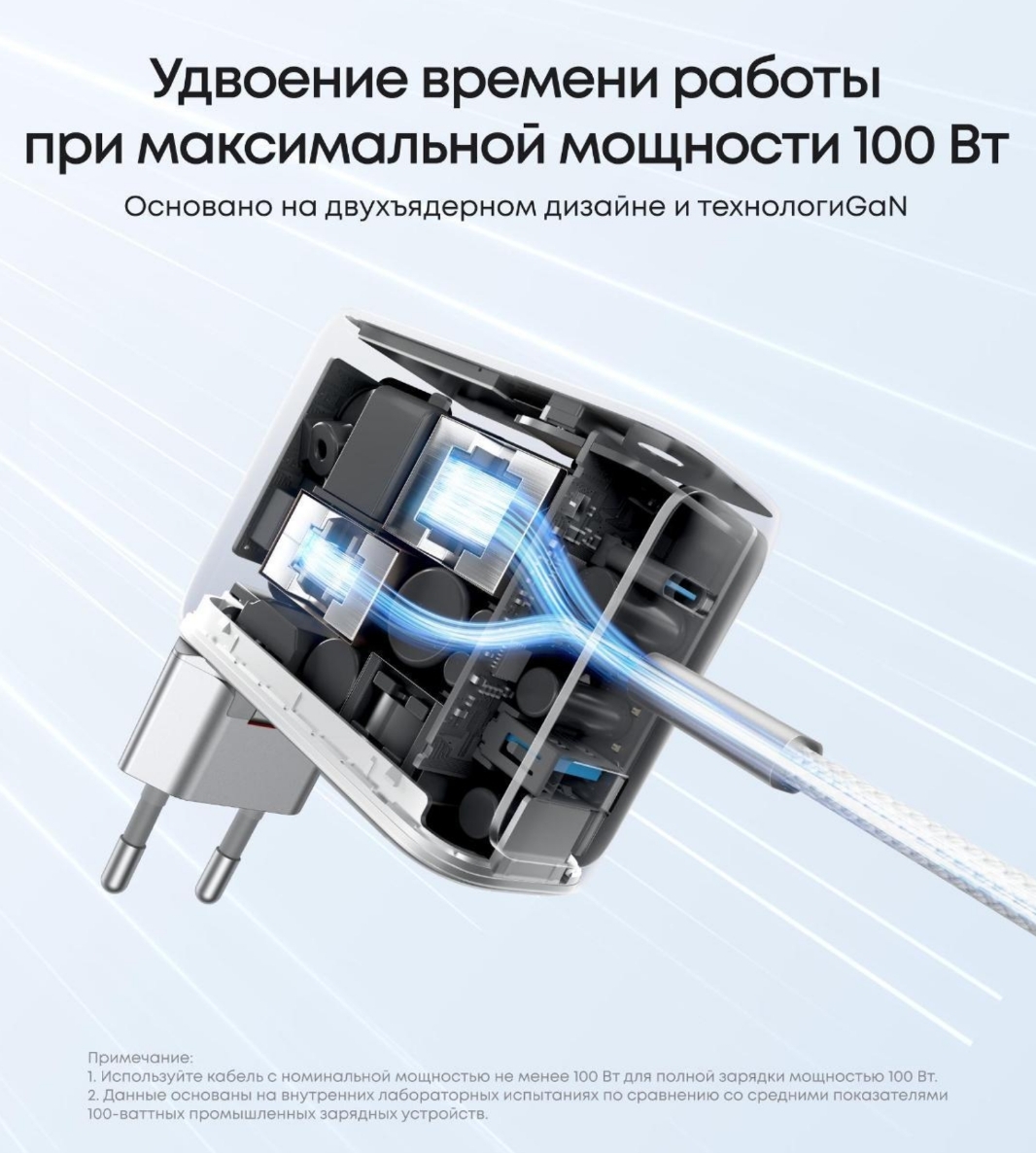

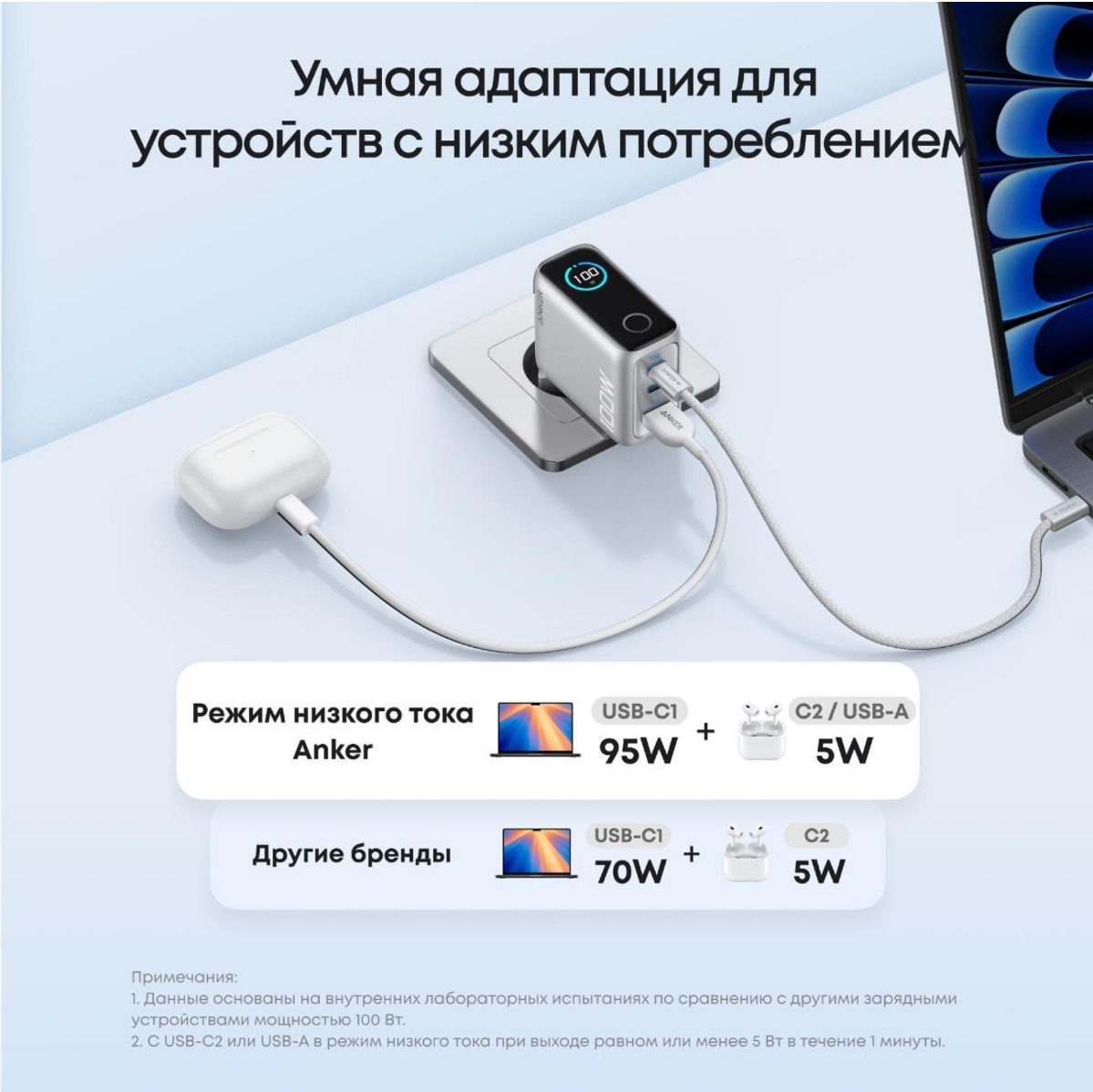

Ранее Anker выпустила четырехпортовое зарядное устройство GaN мощностью 140 Вт. Недавно в серию вошла новая модель мощностью 100 Вт , оснащенная двумя портами USB-C и одним портом USB-A. Два порта USB-C поддерживают быструю зарядку мощностью 100 Вт , а все три порта поддерживают интеллектуальное распределение питания. Устройство поддерживает фирменный протокол Xiaomi мощностью 90 Вт, при этом оба порта USB-C способны выдавать максимальную выходную мощность 90 Вт для телефонов и планшетов Xiaomi.
Устройство оснащено экраном, отображающим уровень заряда всех трех портов. С помощью сенсорных кнопок пользователи могут поворачивать экран, переключать отображаемый уровень заряда и видеть температуру зарядного устройства, что делает его удобным для контроля состояния устройства. Также устройство может записывать время использования и поставляется с 18-месячной гарантией.
Далее мы рассмотрим разборку этого зарядного устройства Anker, чтобы изучить его внутренние компоненты и конструкцию.

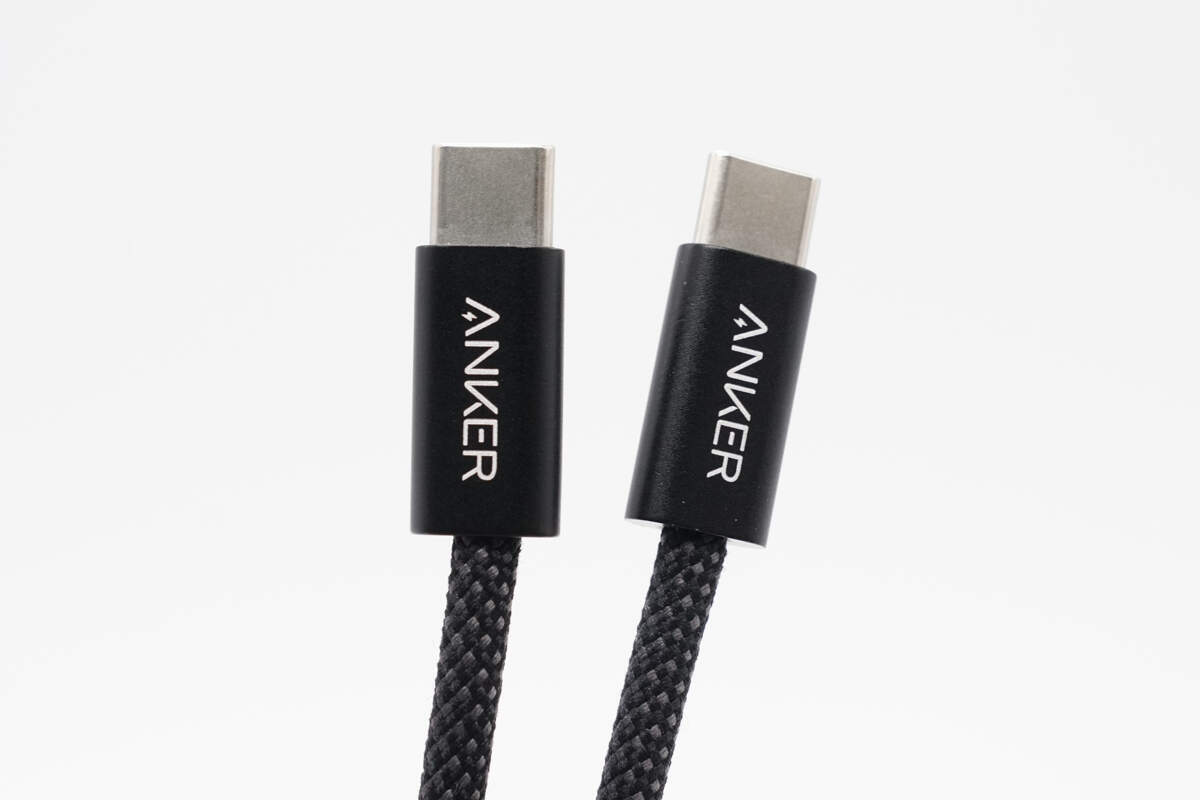

Корпуса разъемов изготовлены из алюминиевого сплава и украшены логотипом ANKER .
Разборка зарядного устройства Anker GaNPrime Lite 100W (A121B) - Chargerlab

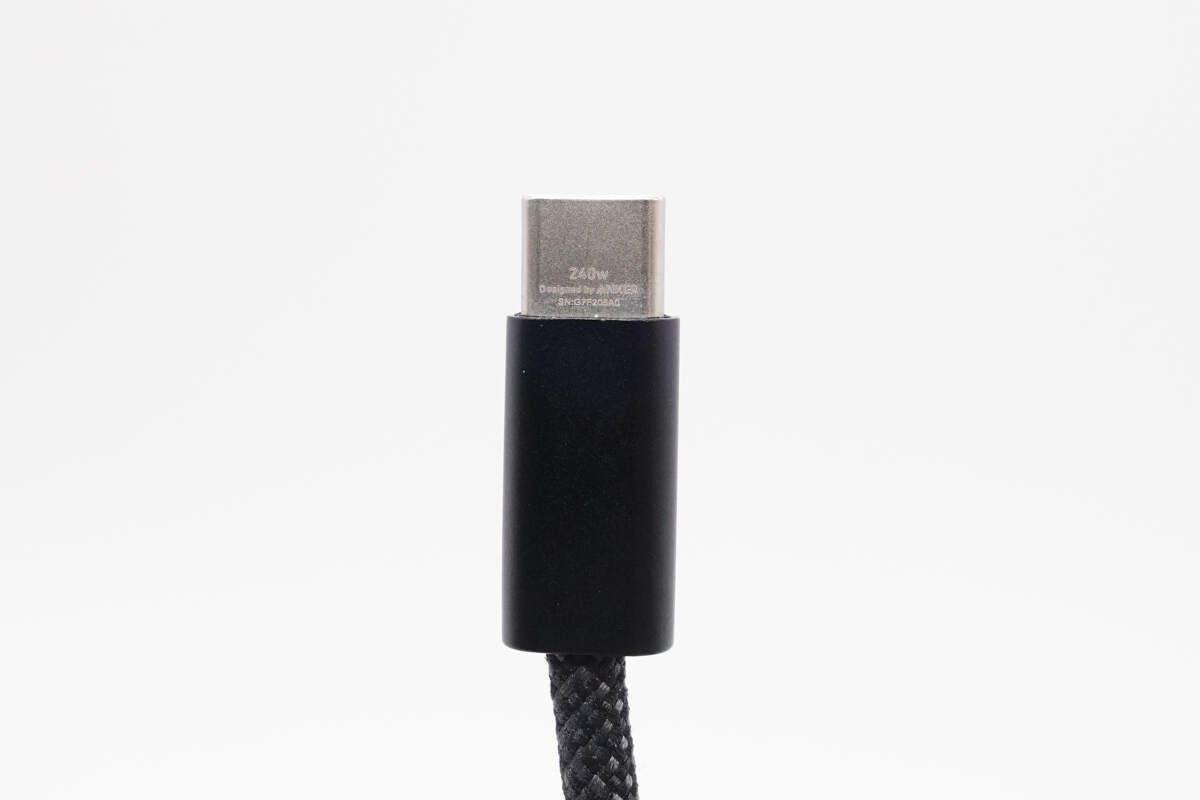

На вилке указано, что она рассчитана на мощность 240 Вт.

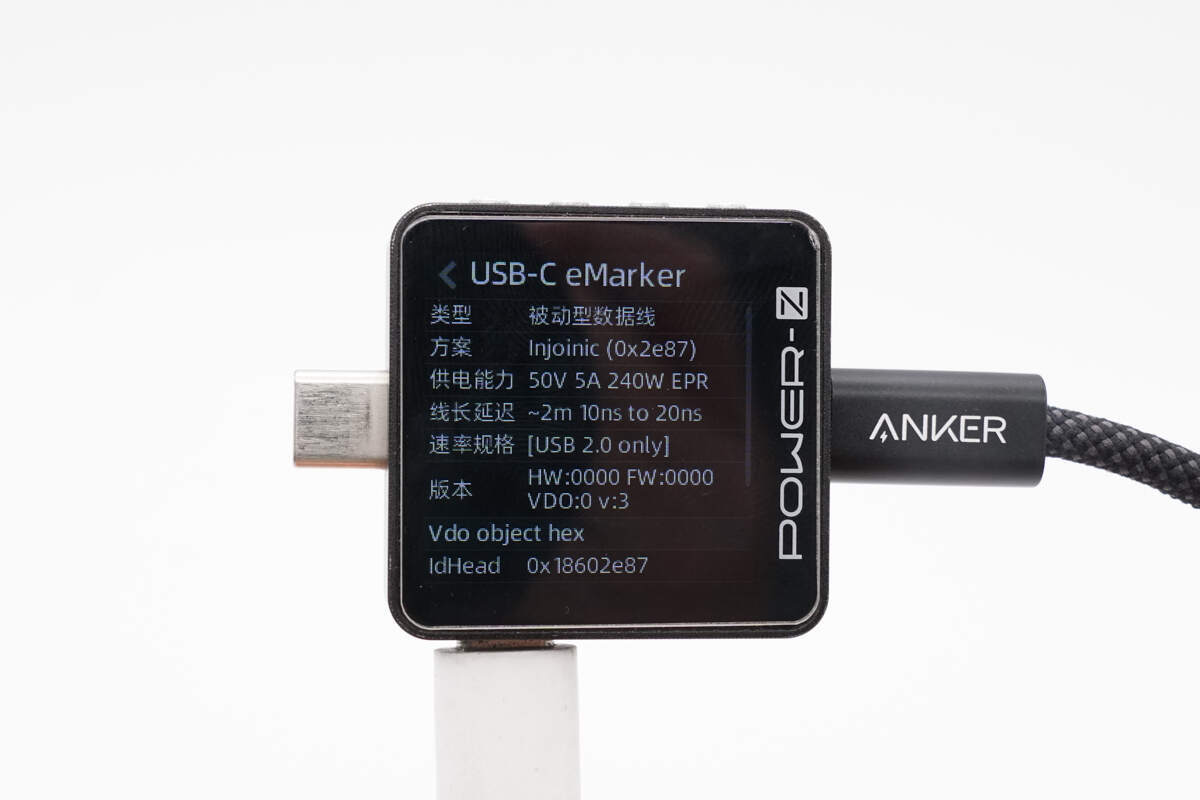

На зарядном устройстве ChargerLAB POWER-Z KM003C указано наличие чипа E-marker, поддержка напряжения 50 В 5 А и интерфейса USB 2.0.

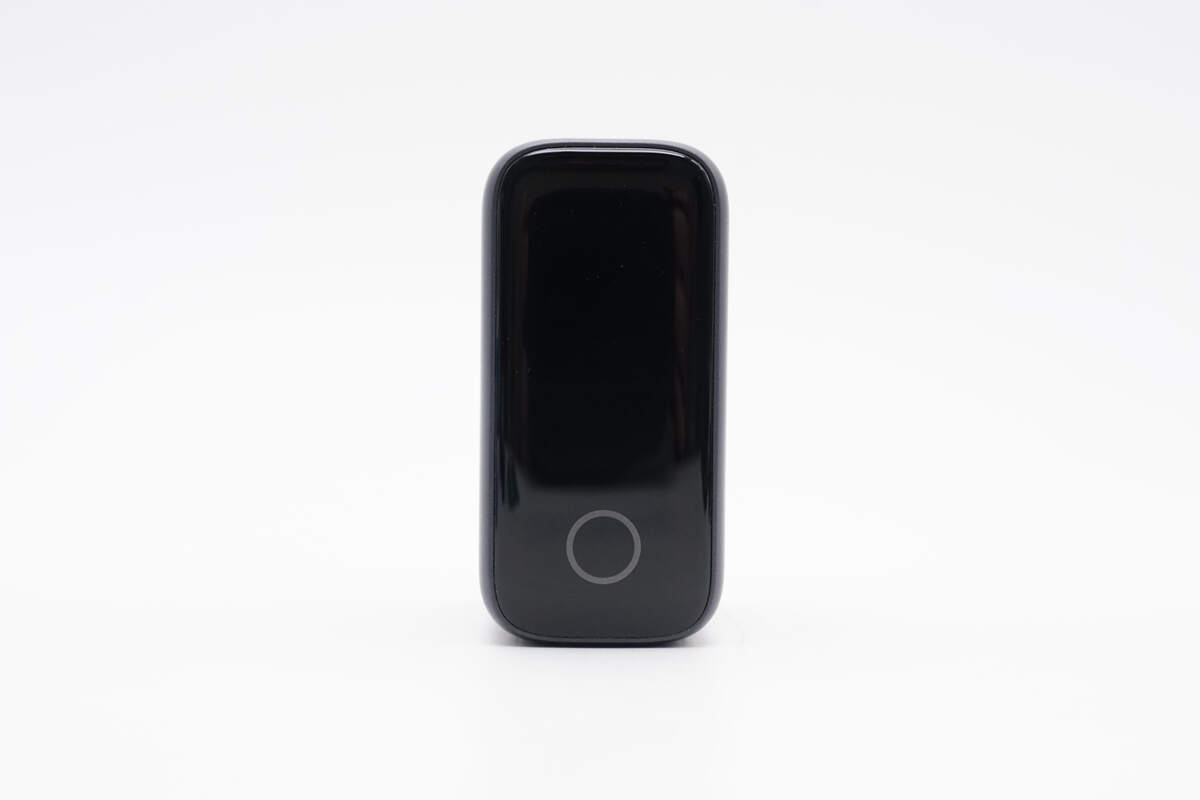

В круглой области под ЖК-экраном расположена сенсорная кнопка.

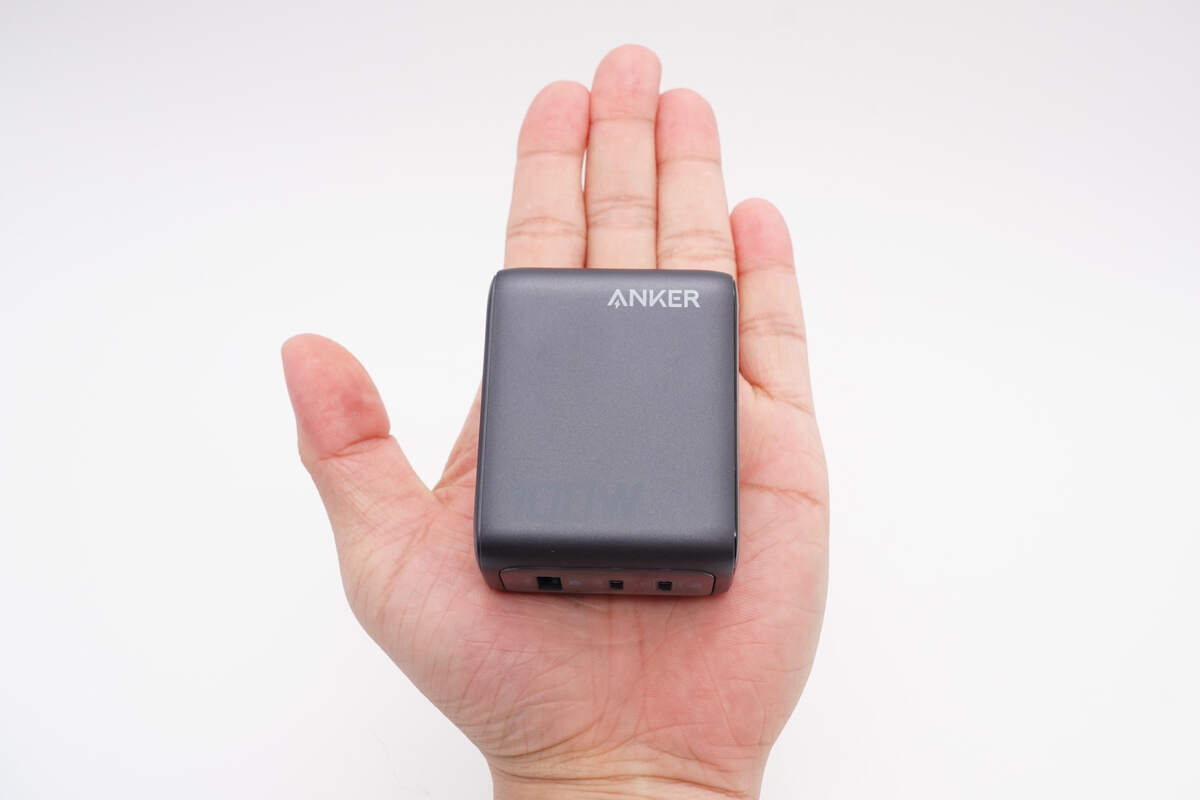

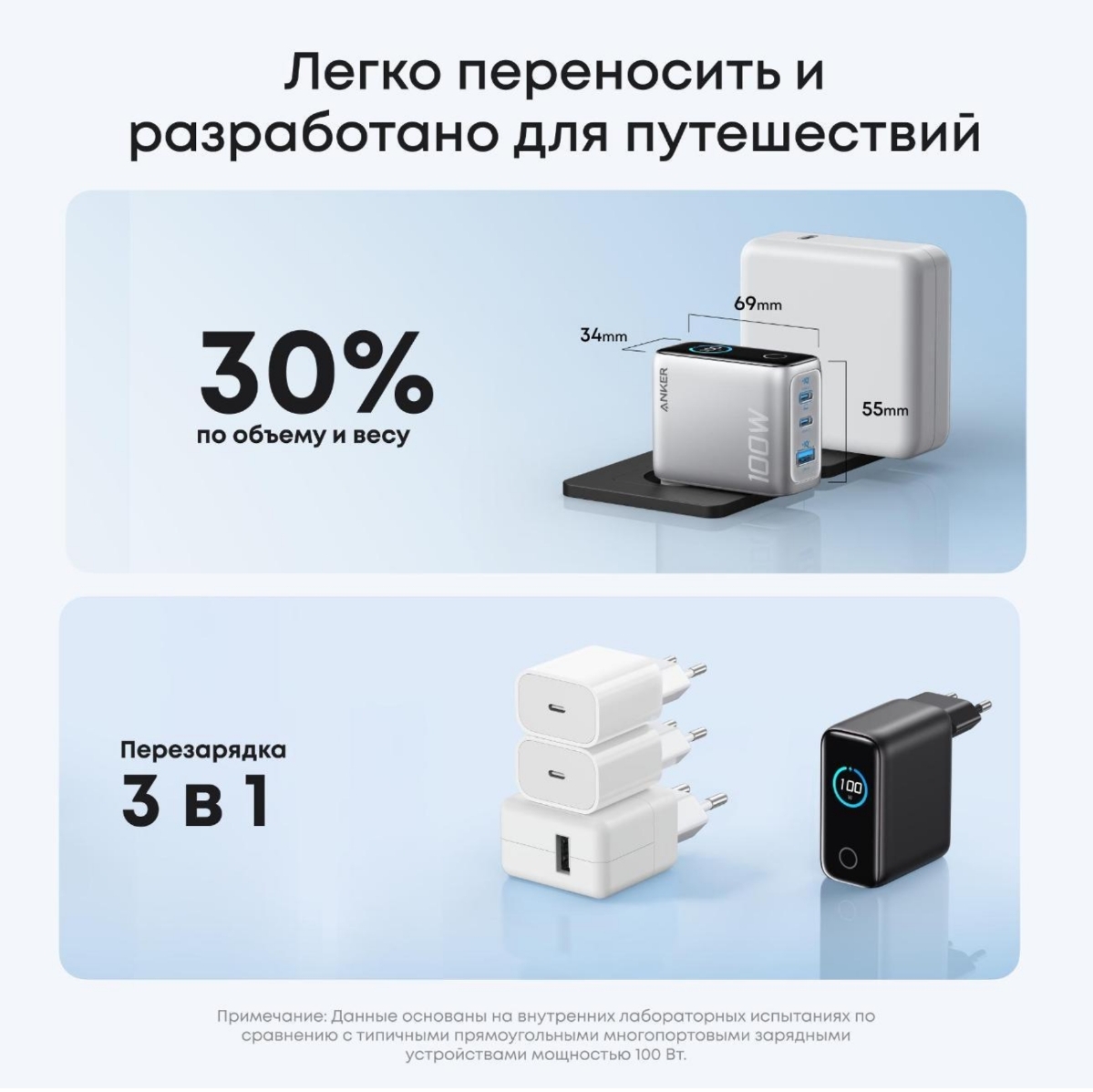

Вот насколько он большой в руке.
Вес составляет приблизительно 210 г (7,41 унции).

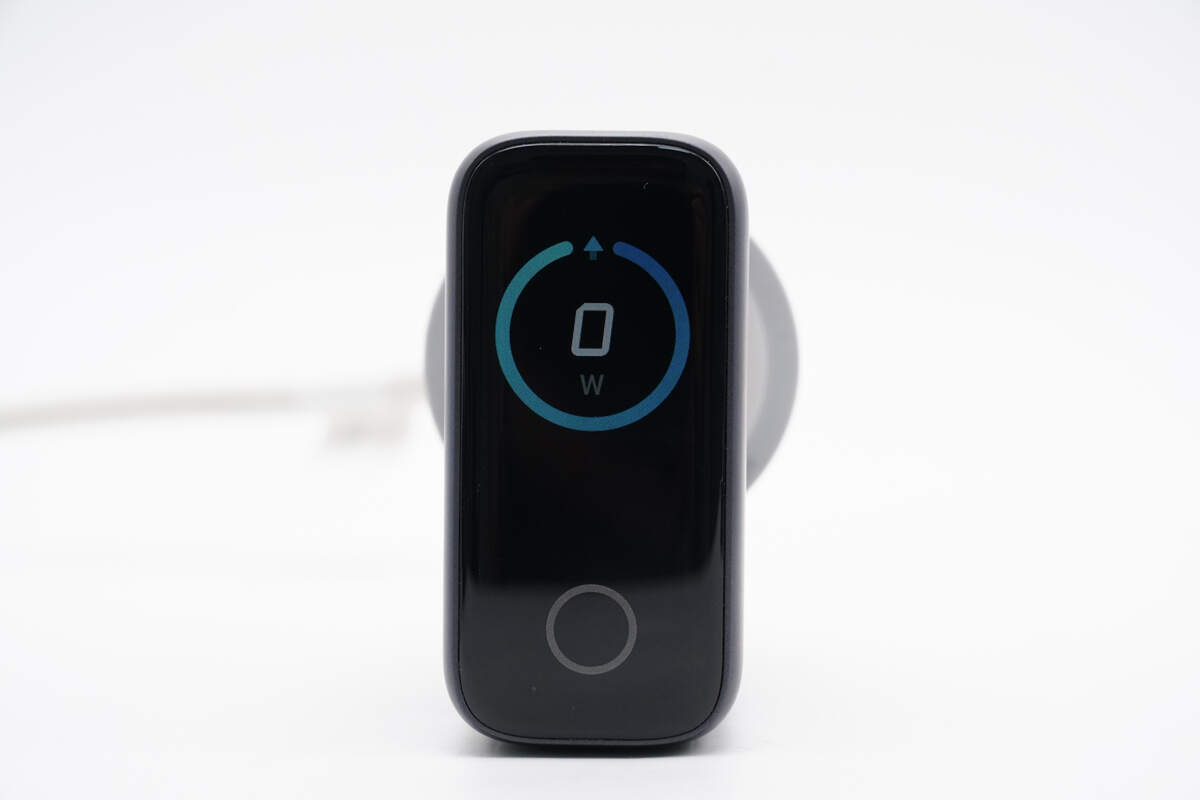

Когда зарядное устройство подключено к источнику питания, экран загорается и отображает выходную мощность 0 Вт.

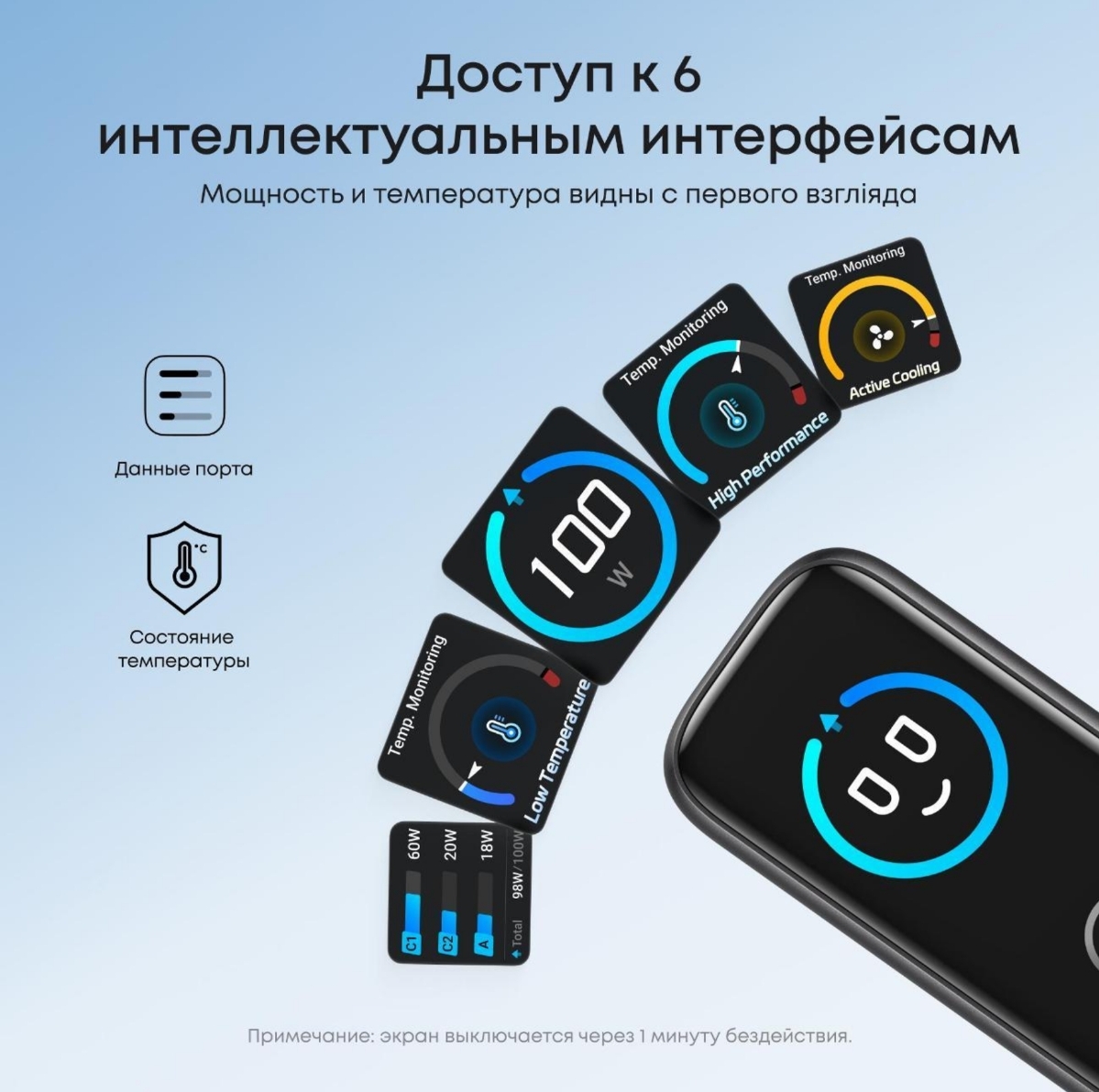

Сенсорная кнопка под экраном, позволяет пользователям переключится на один из шести интеллектуальных интерфеса

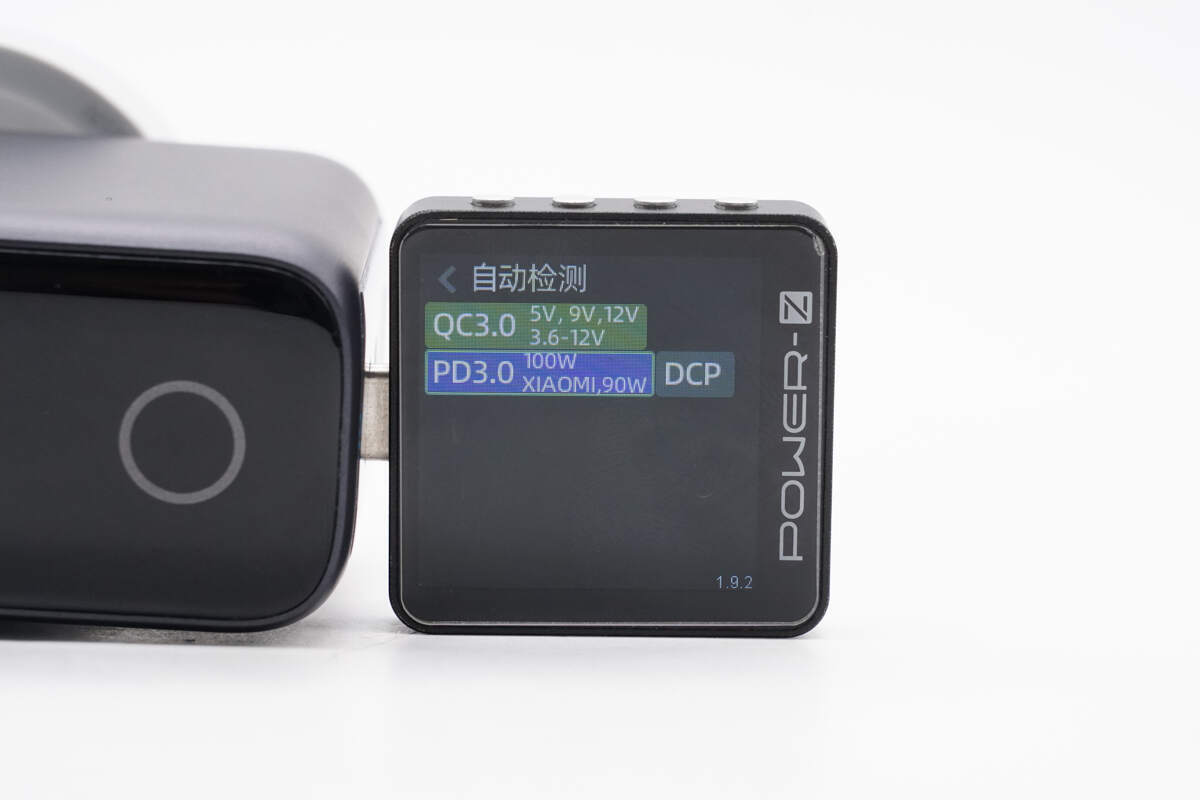

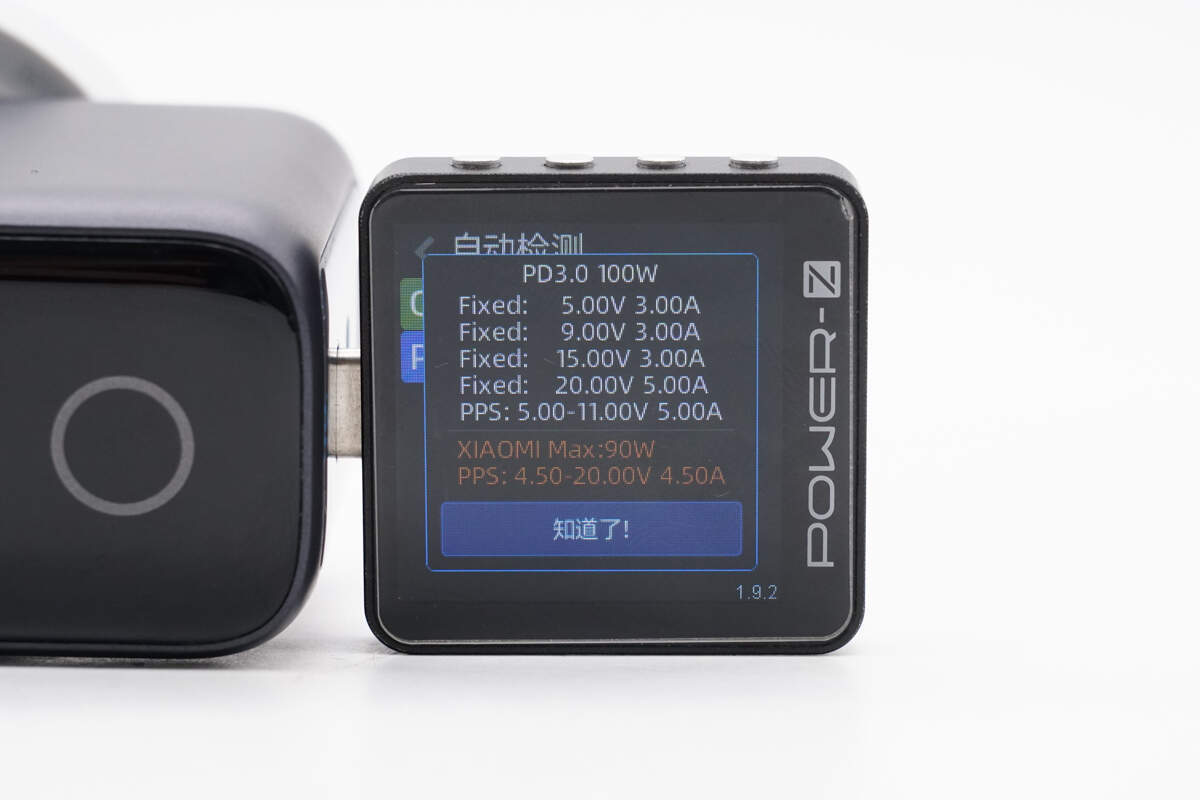

Зарядное устройство ChargerLAB POWER-Z KM003C демонстрирует поддержку портов USB-C1/C2, QC3.0, PD3.0, DCP и фирменных протоколов Xiaomi мощностью 90 Вт.
Он поддерживает четыре фиксированных PDO: 5V3A, 9V3A, 15V3A и 20V5A. Также имеется набор PPS на 5-11V 5A.

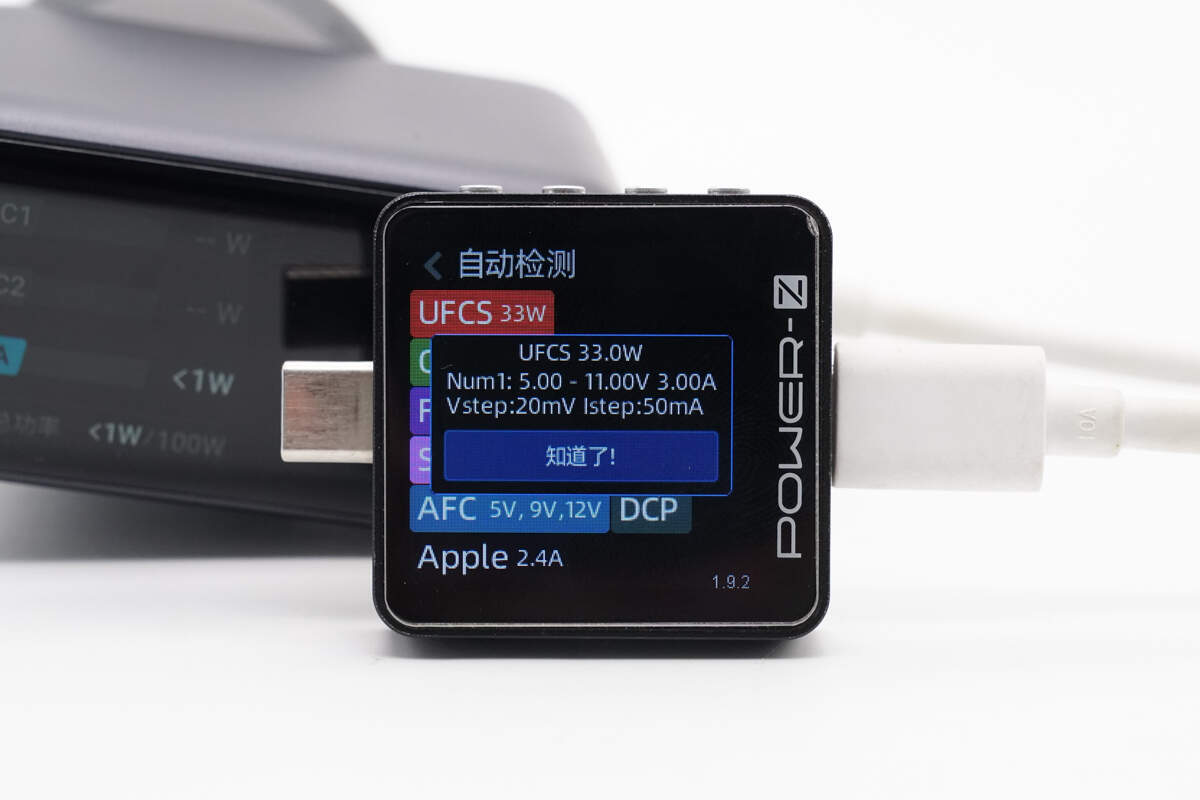

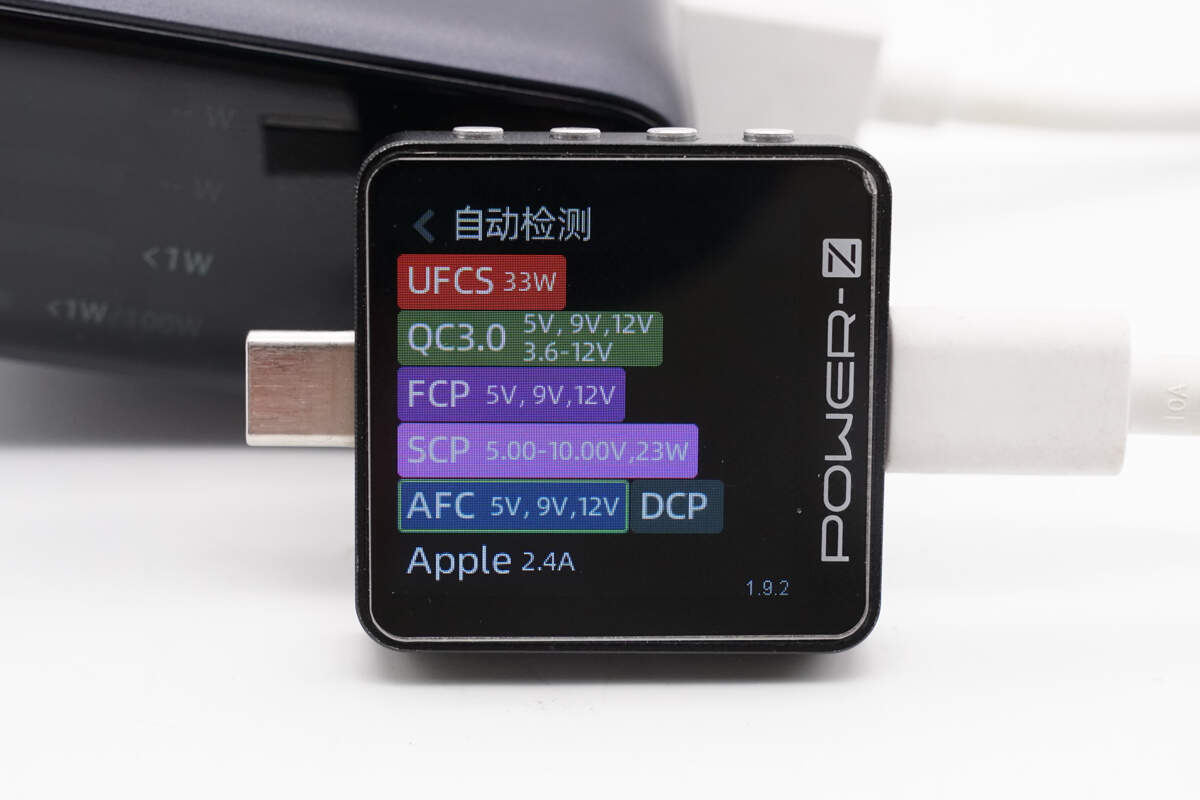

Зарядное устройство ChargerLAB POWER-Z KM003C демонстрирует поддержку протоколов UFCS, QC3.0, FCP, SCP, AFC, DCP и Apple 2.4A через порт USB-A.
Он поддерживает диапазон напряжения UFCS от 5 В до 11 В при токе 3 А, с регулировкой напряжения с шагом 20 мВ и тока с шагом 50 мА.
ВСКРЫТИЕ

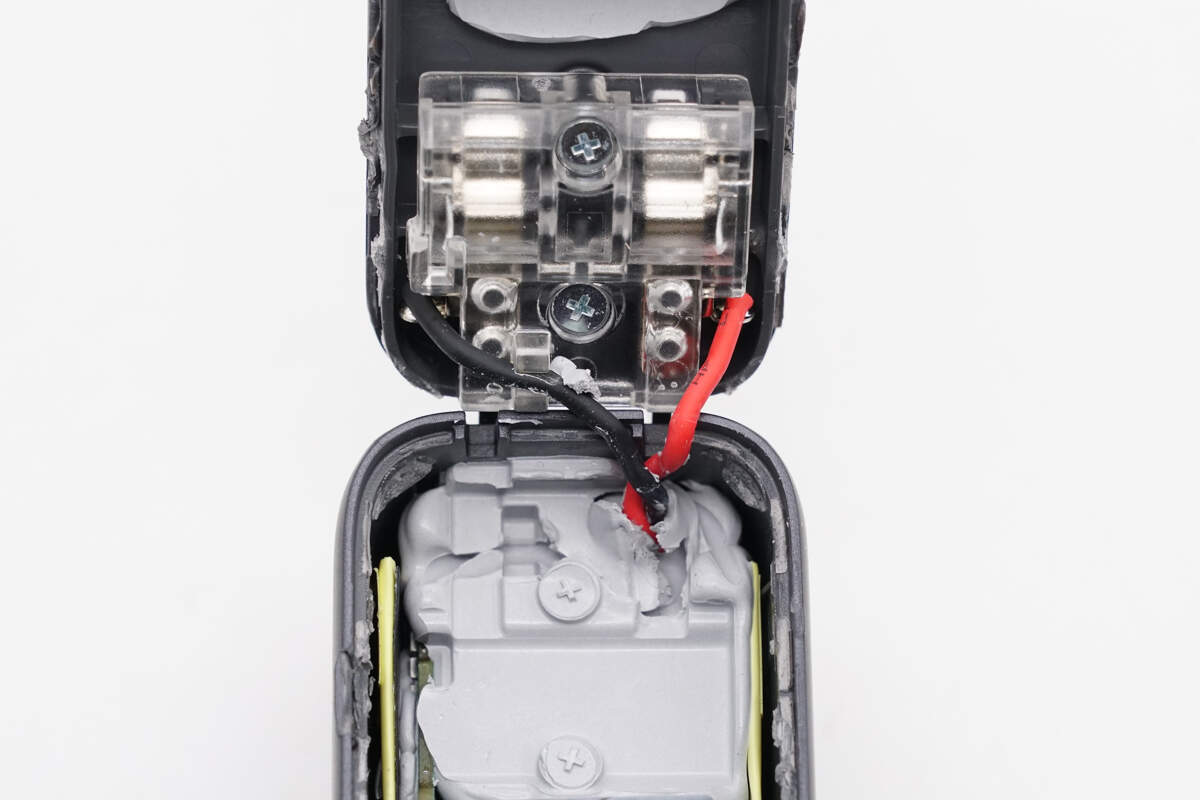

Складная вилка подключается посредством пайки проводов.

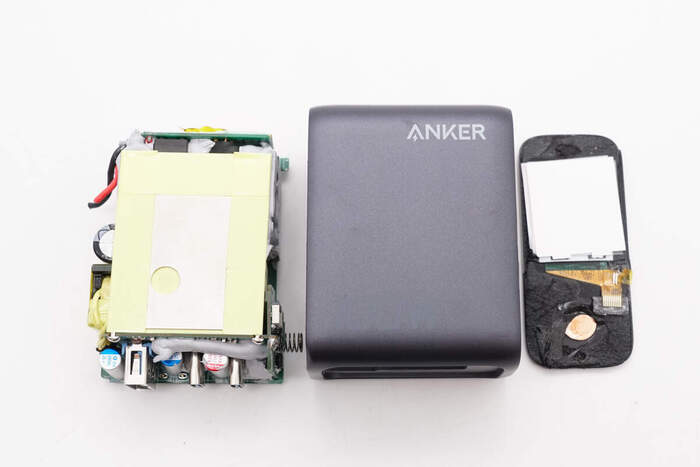

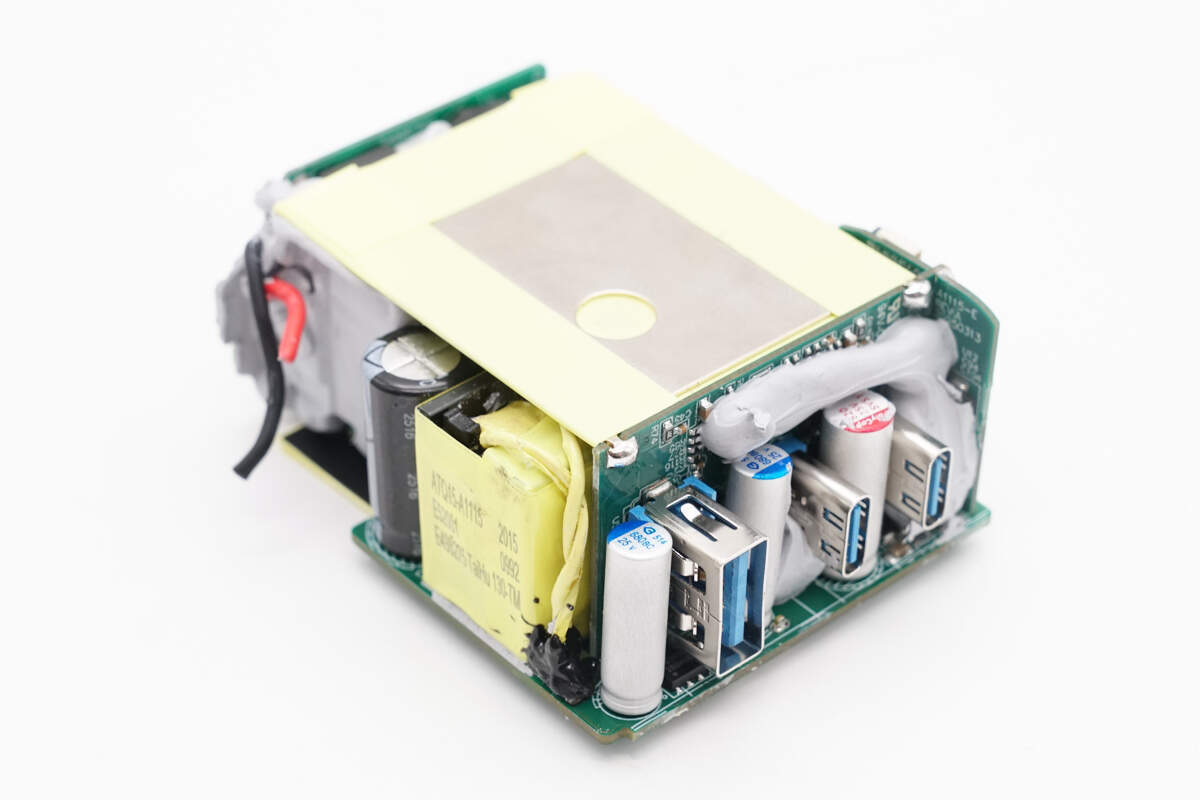

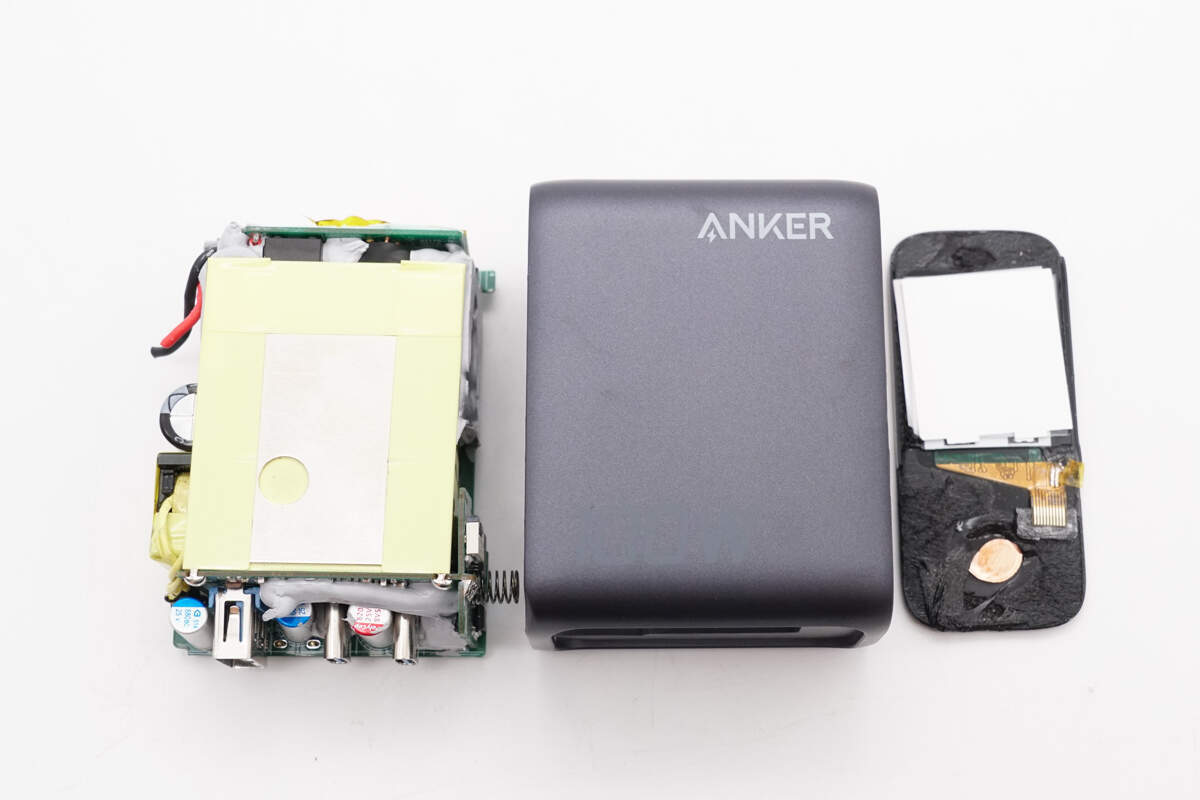

Извлекли модуль PCBA из корпуса.

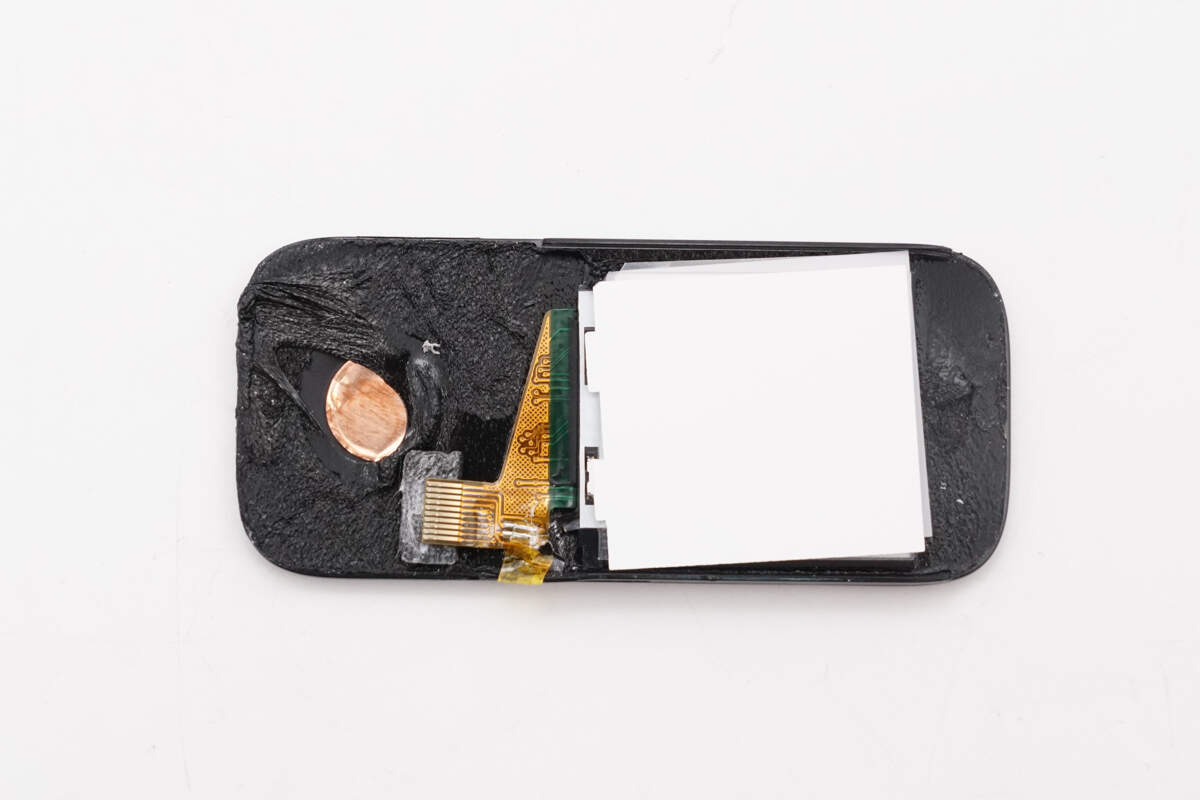

Экранная панель крепится с помощью двусторонней клейкой ленты.
Сборка печатной платы состоит из нескольких меньших по размеру печатных плат, спаянных вместе, а также множества припаянных радиаторов.

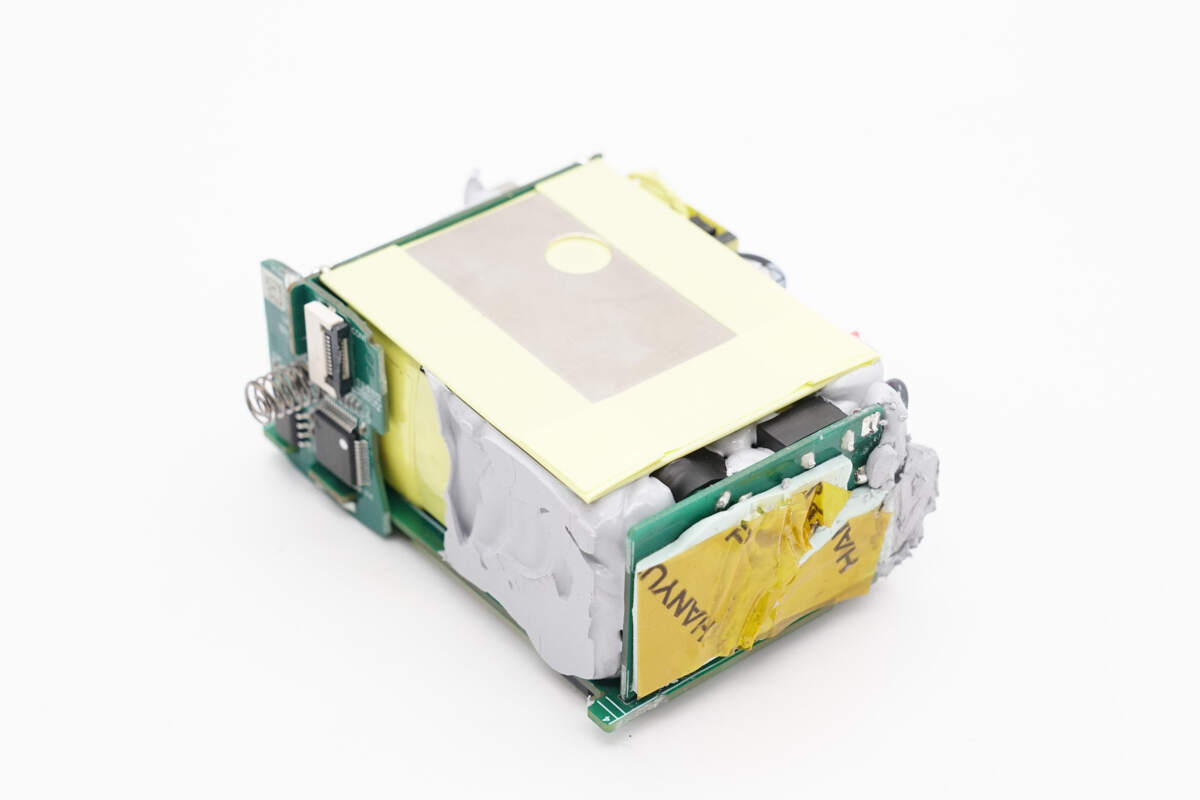

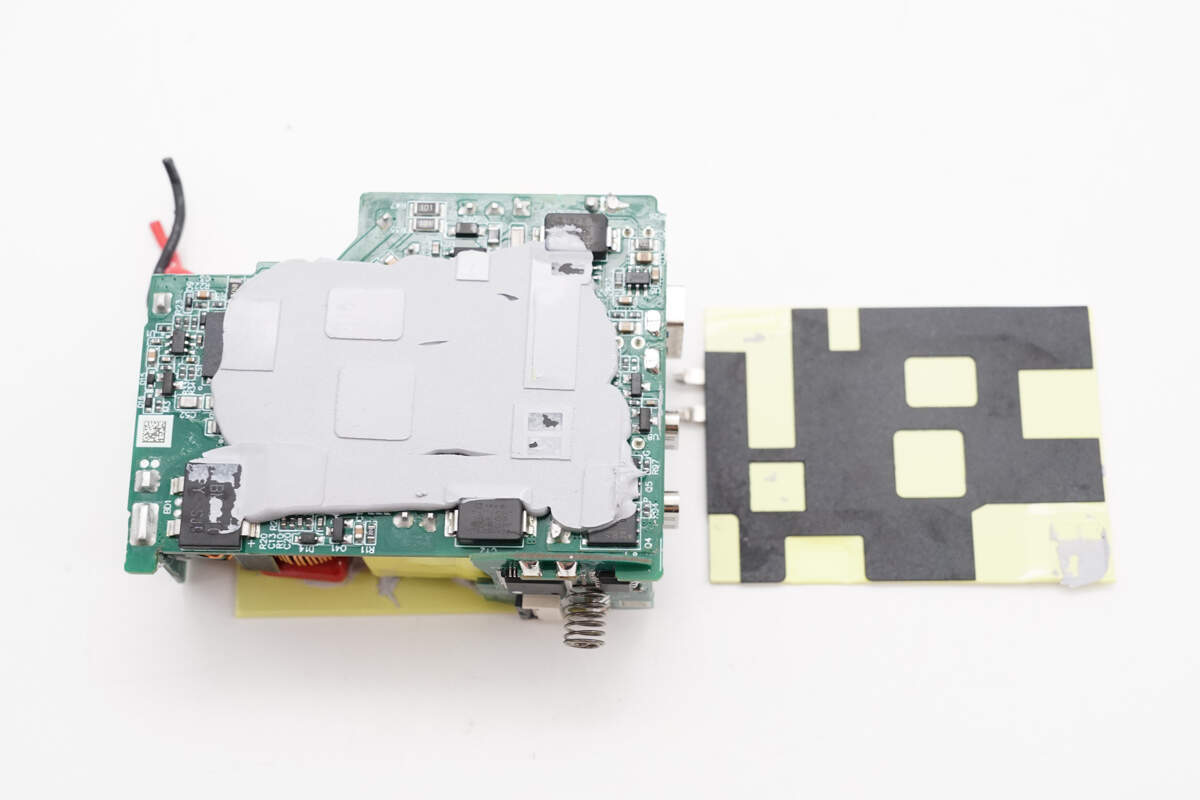

С этой стороны прикреплена термопрокладка.

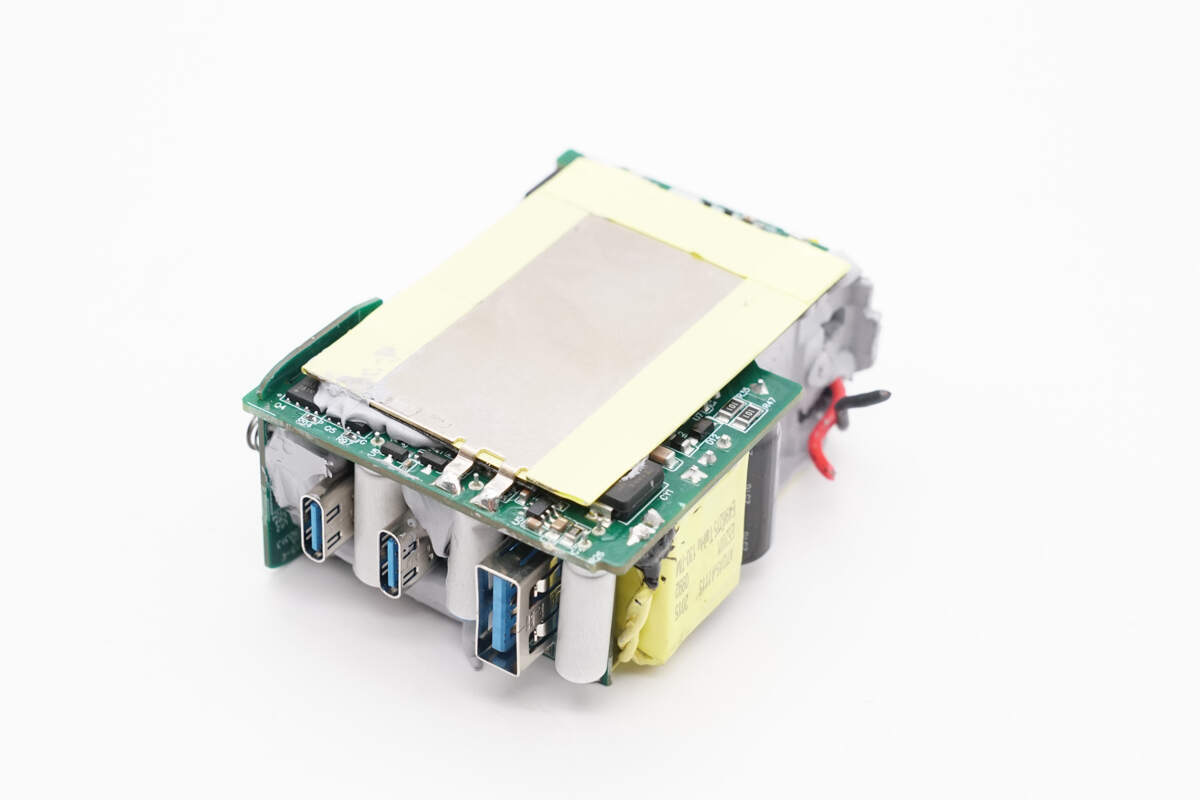

С задней стороны расположен радиатор, к краям которого для теплоизоляции прикреплена лента.

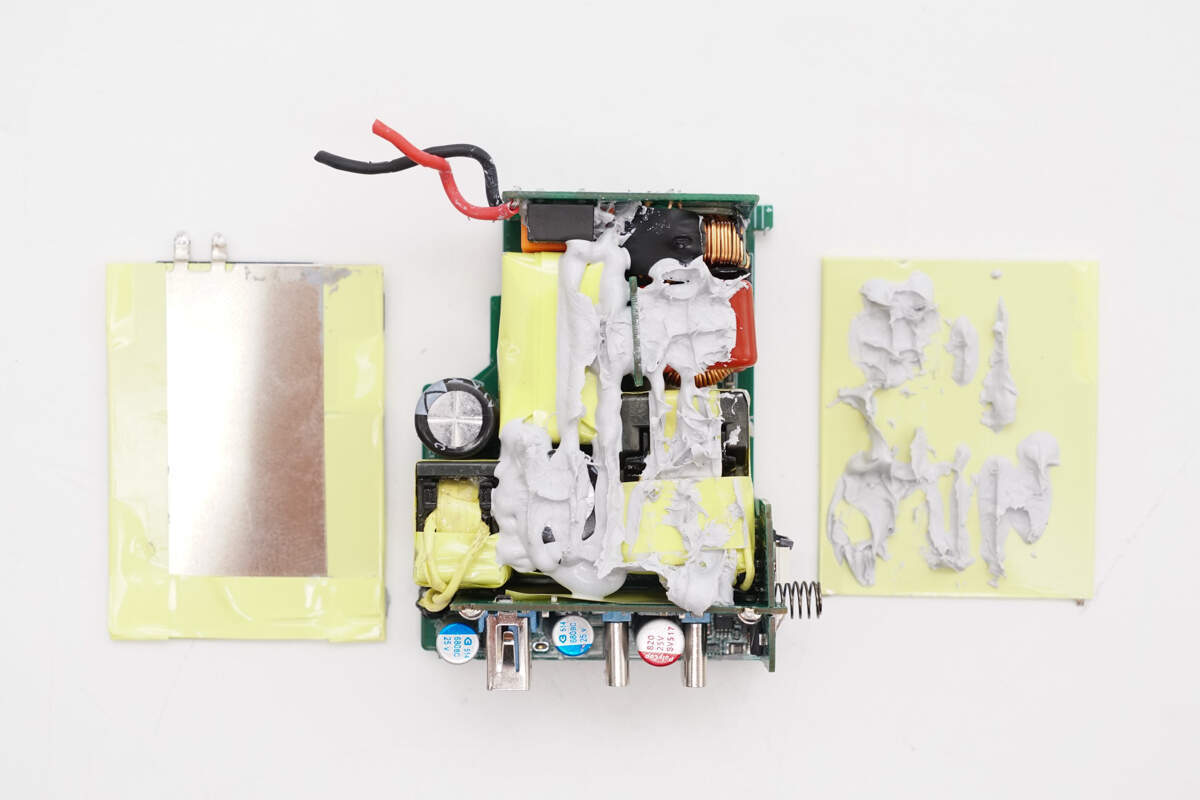

После удаления радиаторов с поверхности модуля печатной платы становятся видны такие компоненты, как индуктор и трансформатор коррекции коэффициента мощности, которые рассеивают тепло через компаунд.
На обратной стороне модуля PCBA также используется компаунд для отвода тепла.

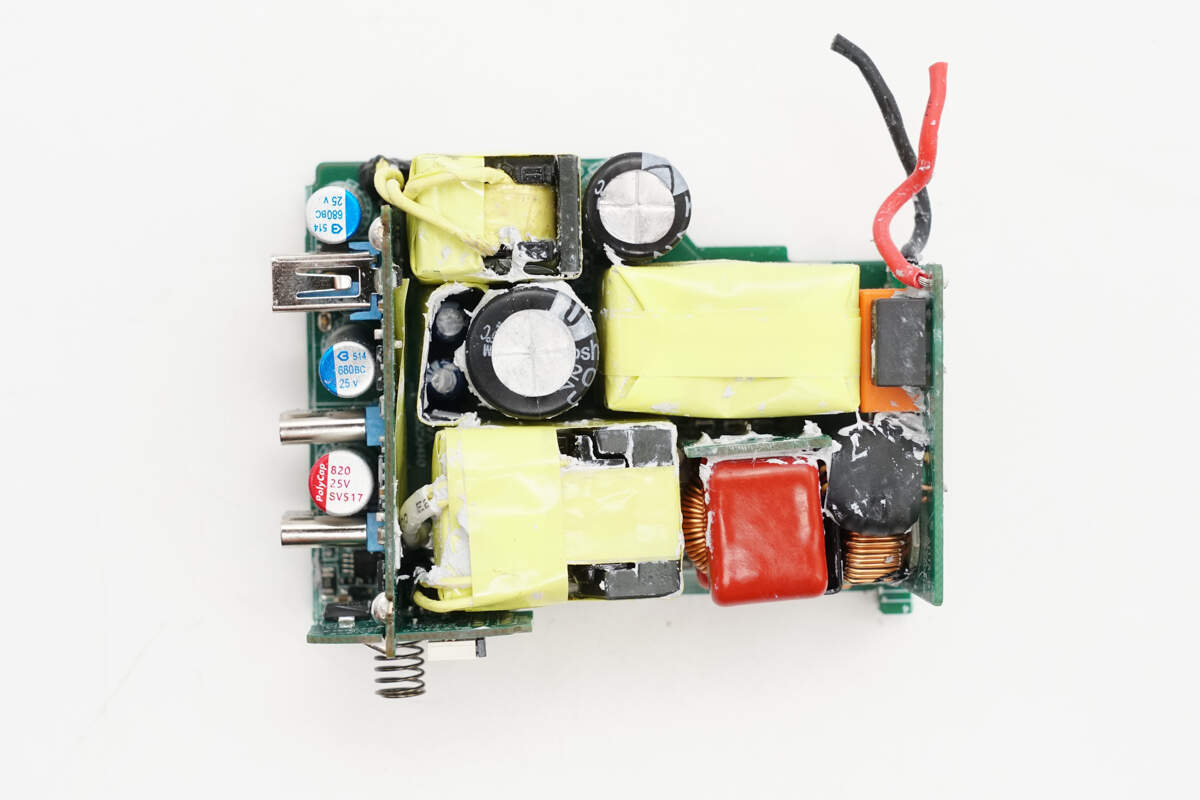

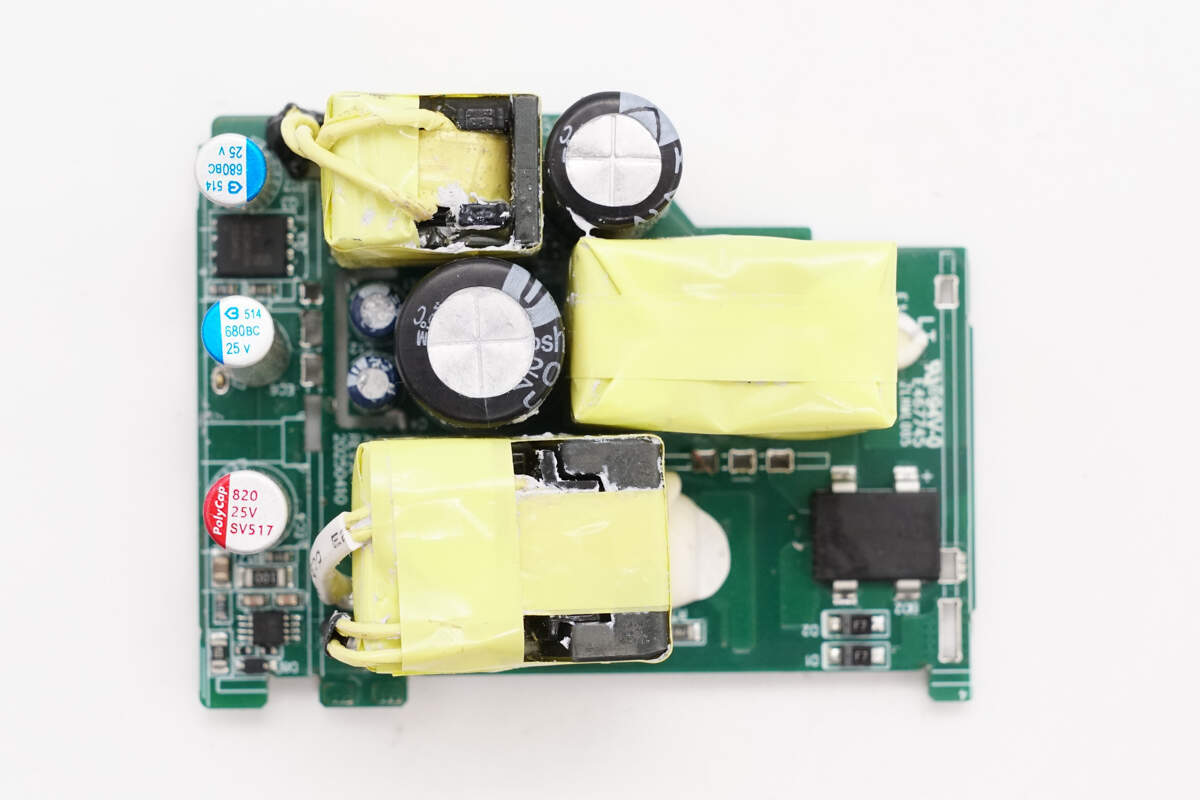

Удалив компаунд ы видим что на лицевой стороне модуля PCBA небольшая плата справа обрабатывает вход переменного тока и включает в себя предохранитель, дроссель синфазного сигнала и защитный конденсатор X2. Вверху справа находится повышающий индуктор PFC, а под ним — фильтрующий конденсатор и фильтрующий индуктор. Небольшая выходная плата слева имеет разъемы USB-C и USB-A. Справа находится трансформатор и фильтрующий конденсатор, а внизу слева — небольшая плата для дисплея.

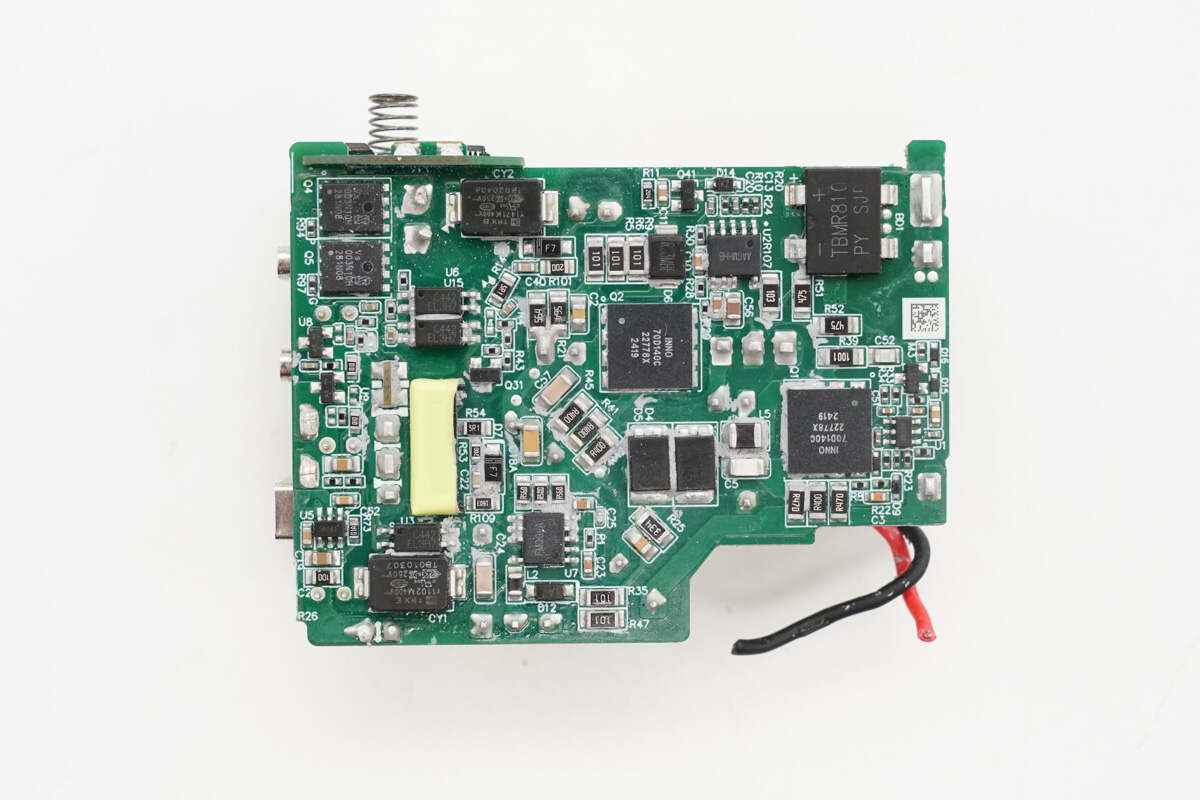

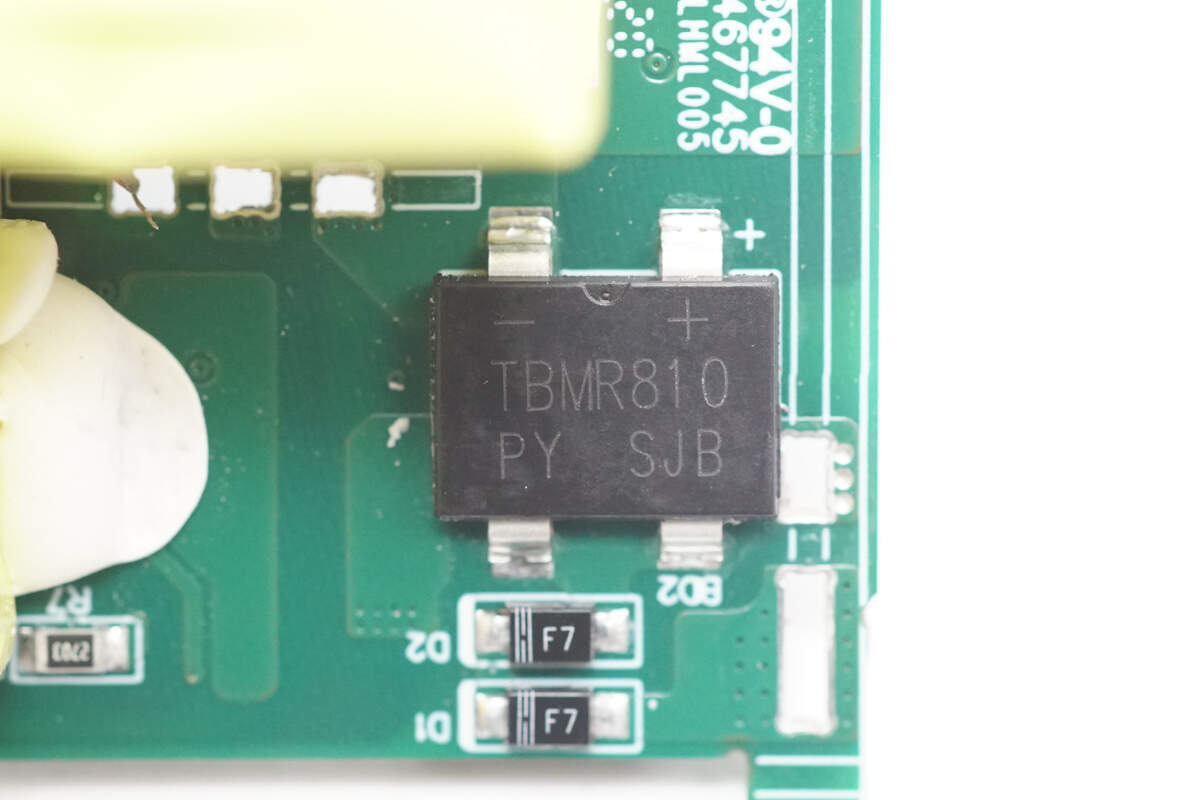

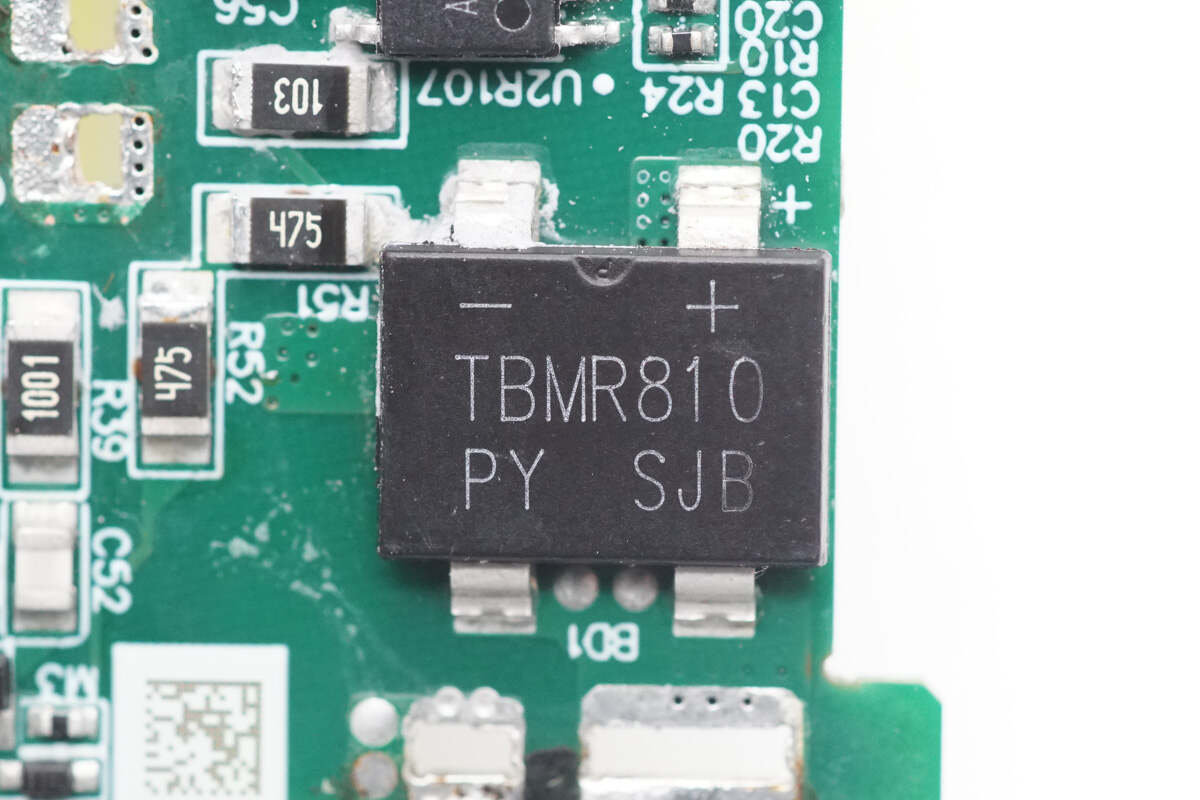

В правом верхнем углу обратной стороны расположен мостовой выпрямитель, под которым находятся контроллер коррекции коэффициента мощности (PFC) и GaN-полевой транзистор (FET). В центре расположены главный управляющий чип и еще один GaN-полевой транзистор. В левом верхнем углу находятся два синхронных выпрямителя, а в левом нижнем — чип контроллера управления питанием и контроллер синхронного выпрямителя. Между первичной и вторичной обмотками расположены два SMD-конденсатора типа Y и три оптопары обратной связи.

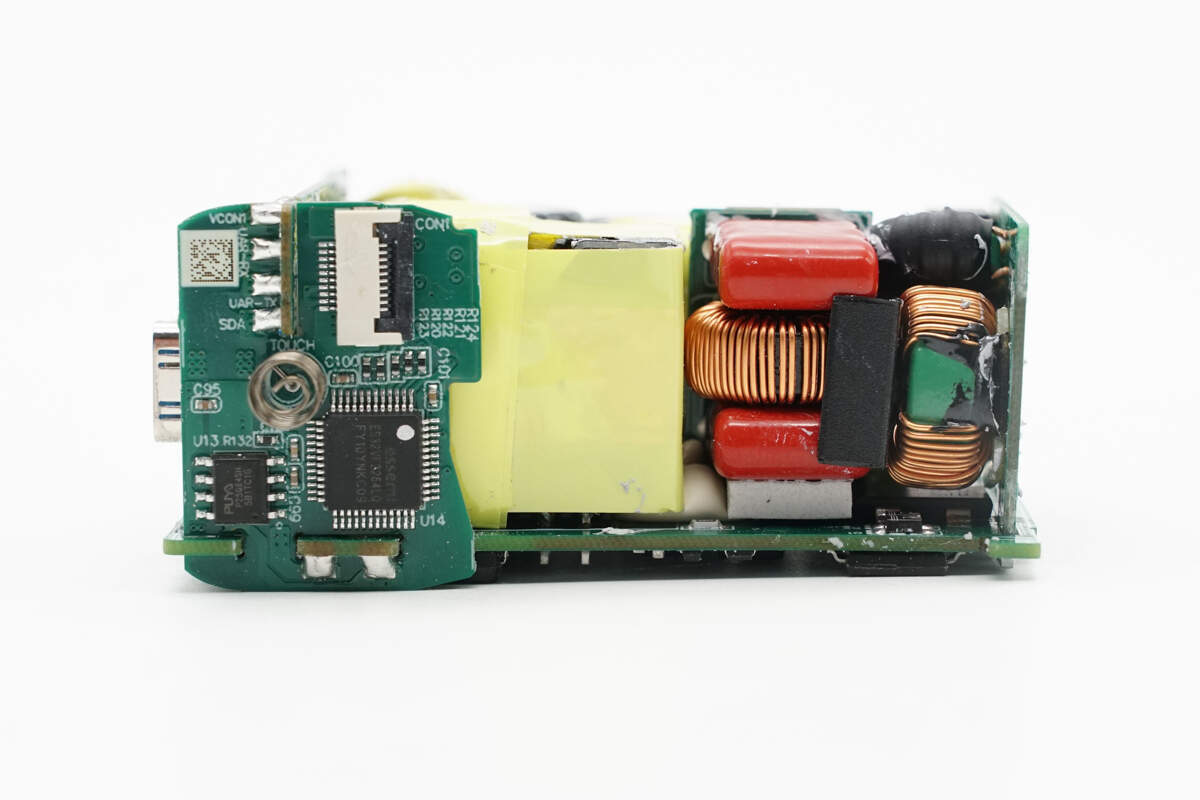

С этой стороны расположены плата дисплея и плата фильтра.

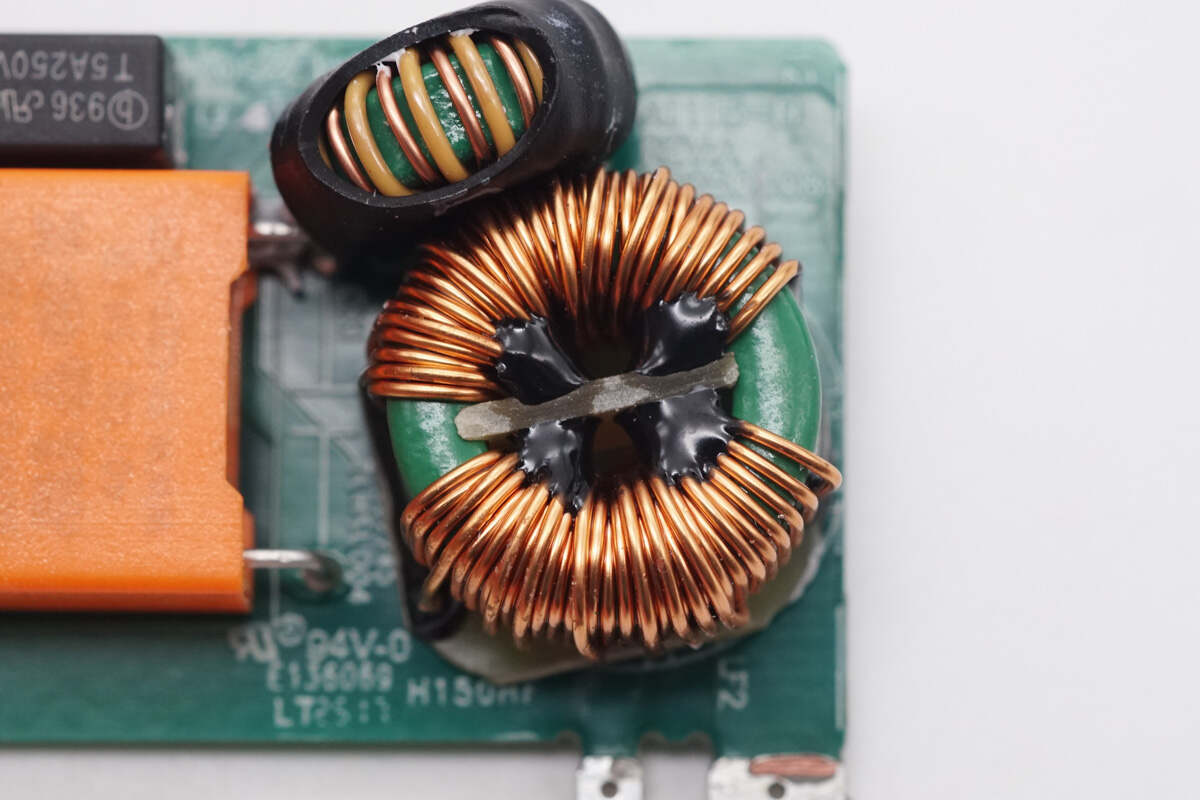

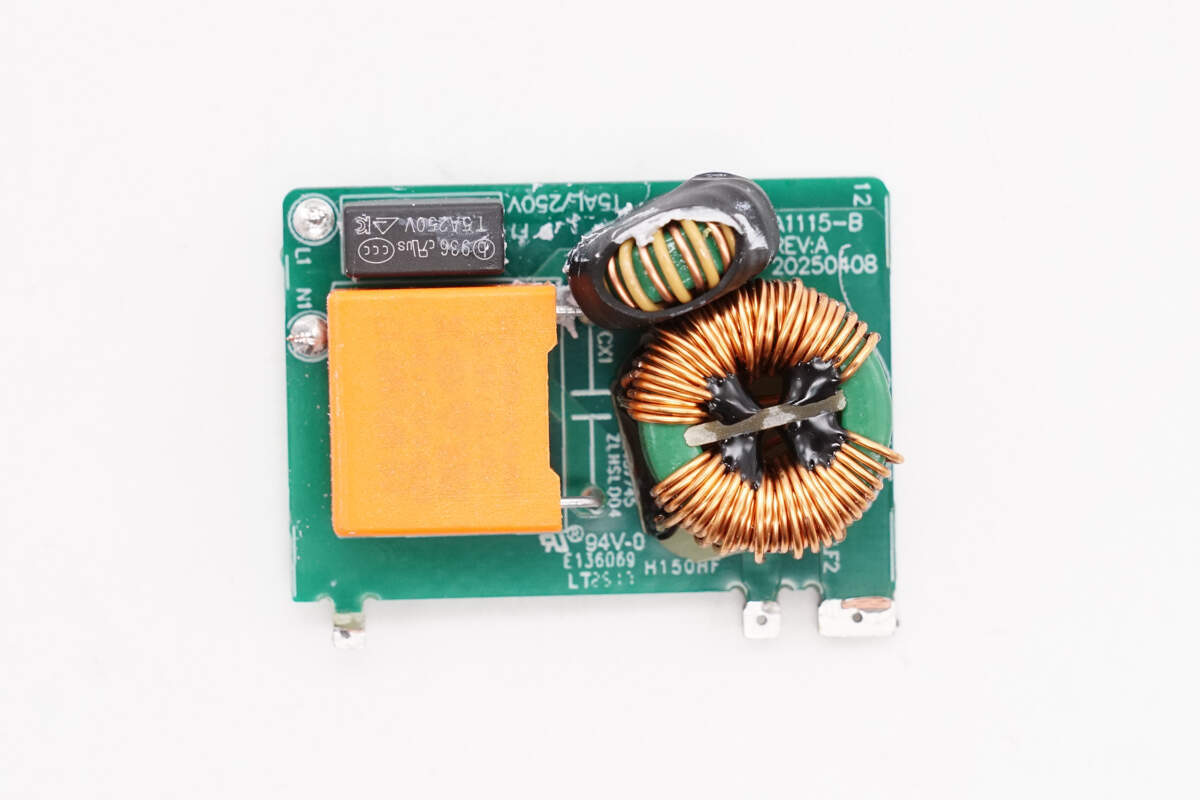

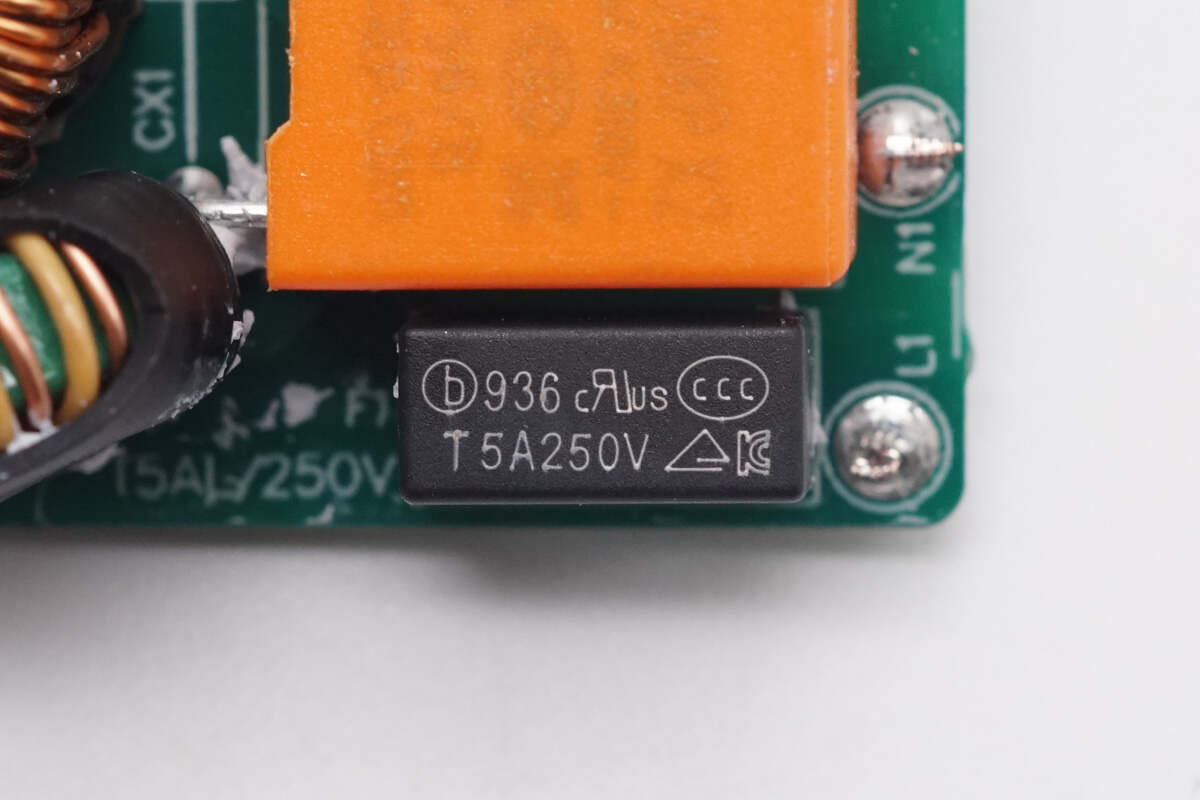

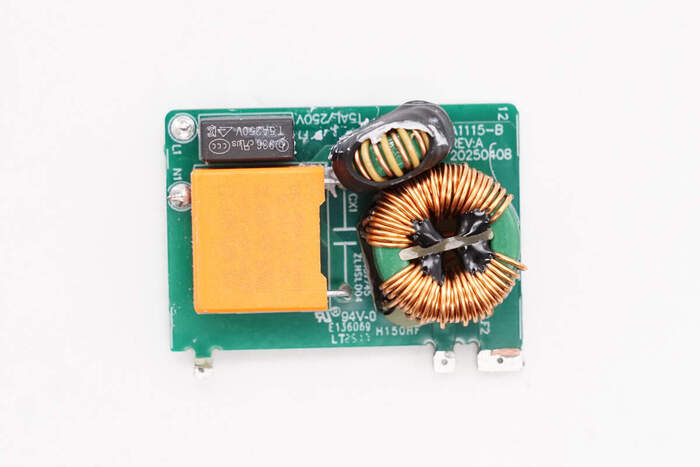

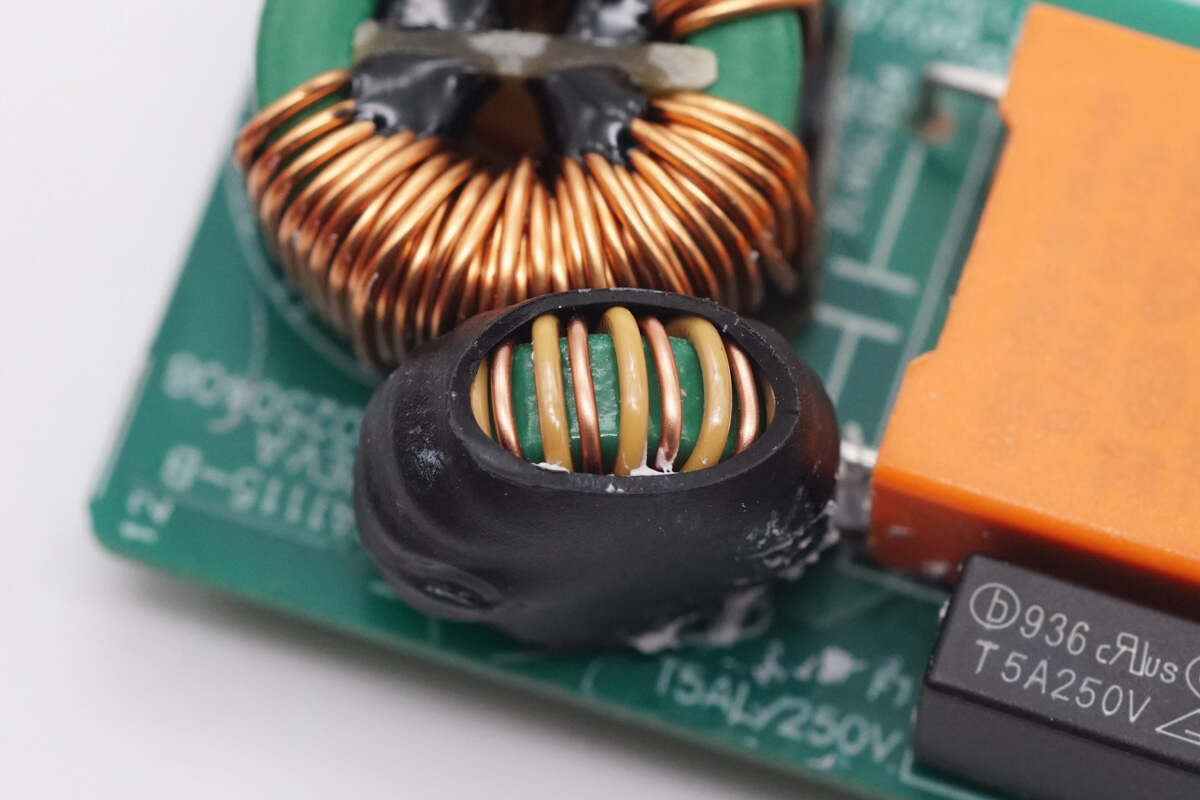

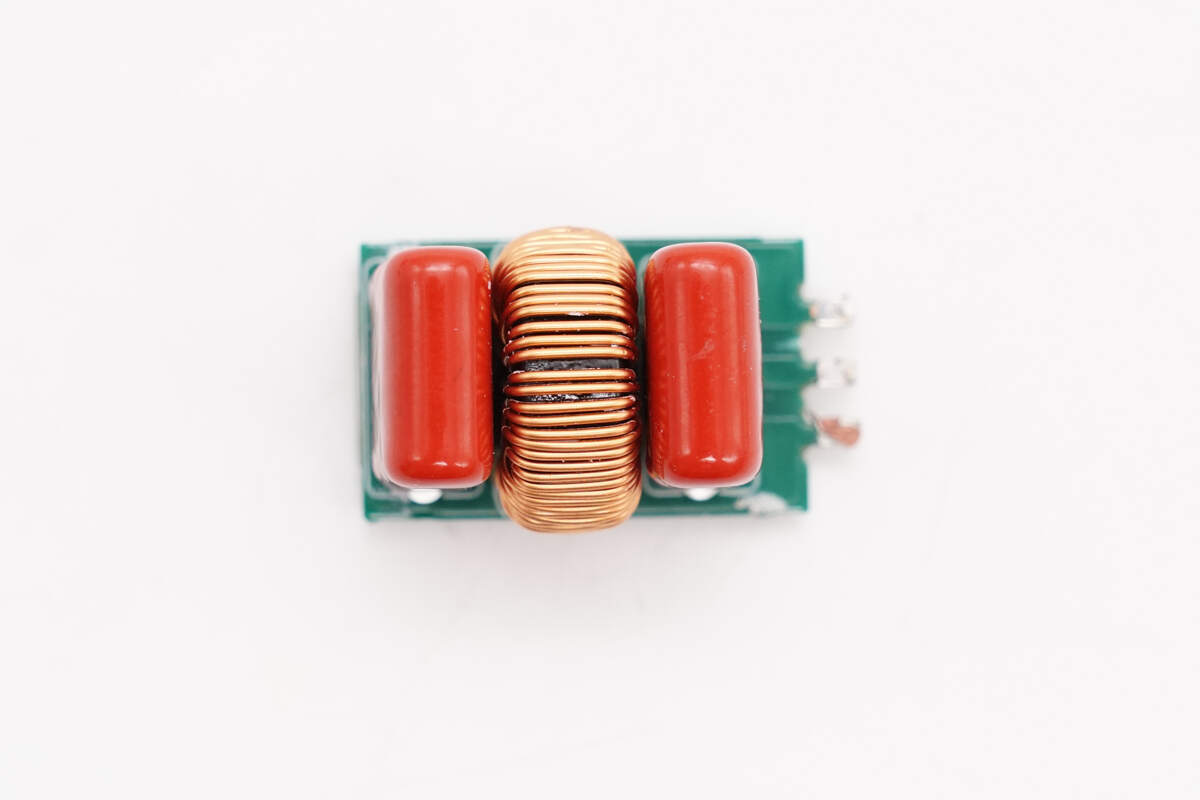

Снимаем небольшую боковую печатную плату, на которой расположены предохранитель, защитный конденсатор X2 и два синфазных дросселя.

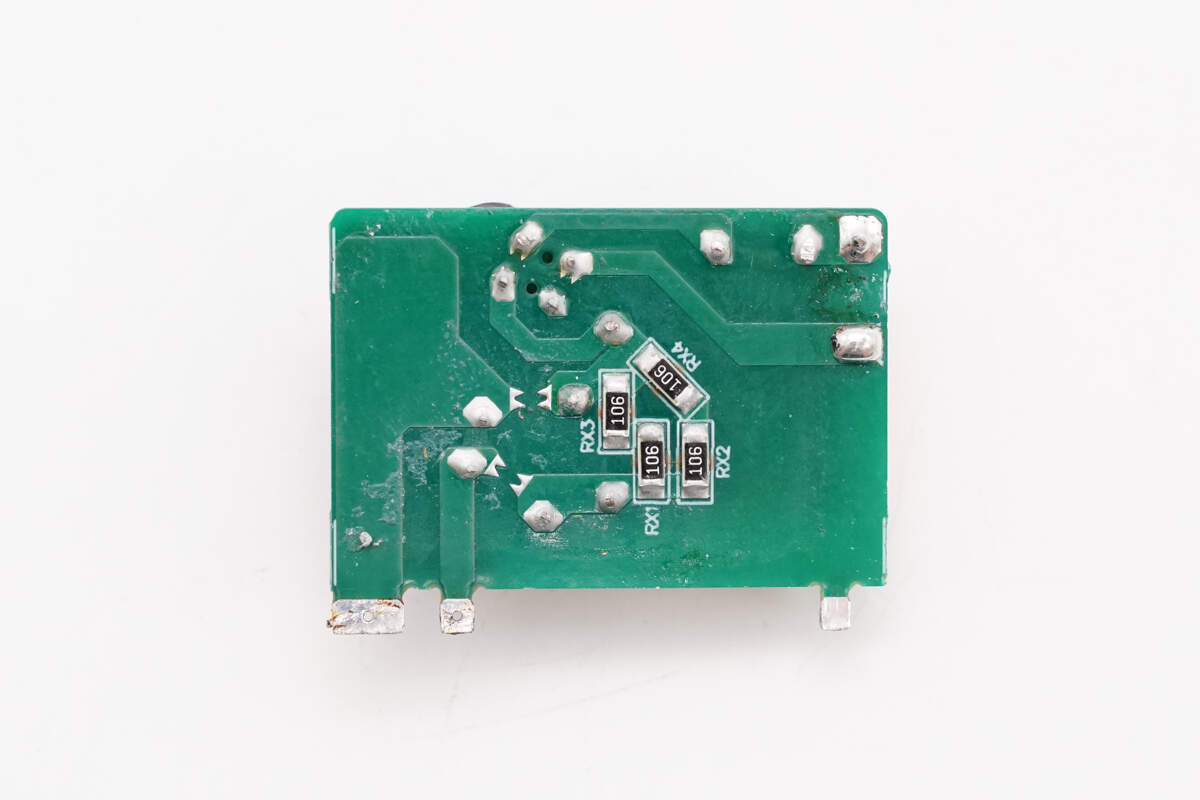

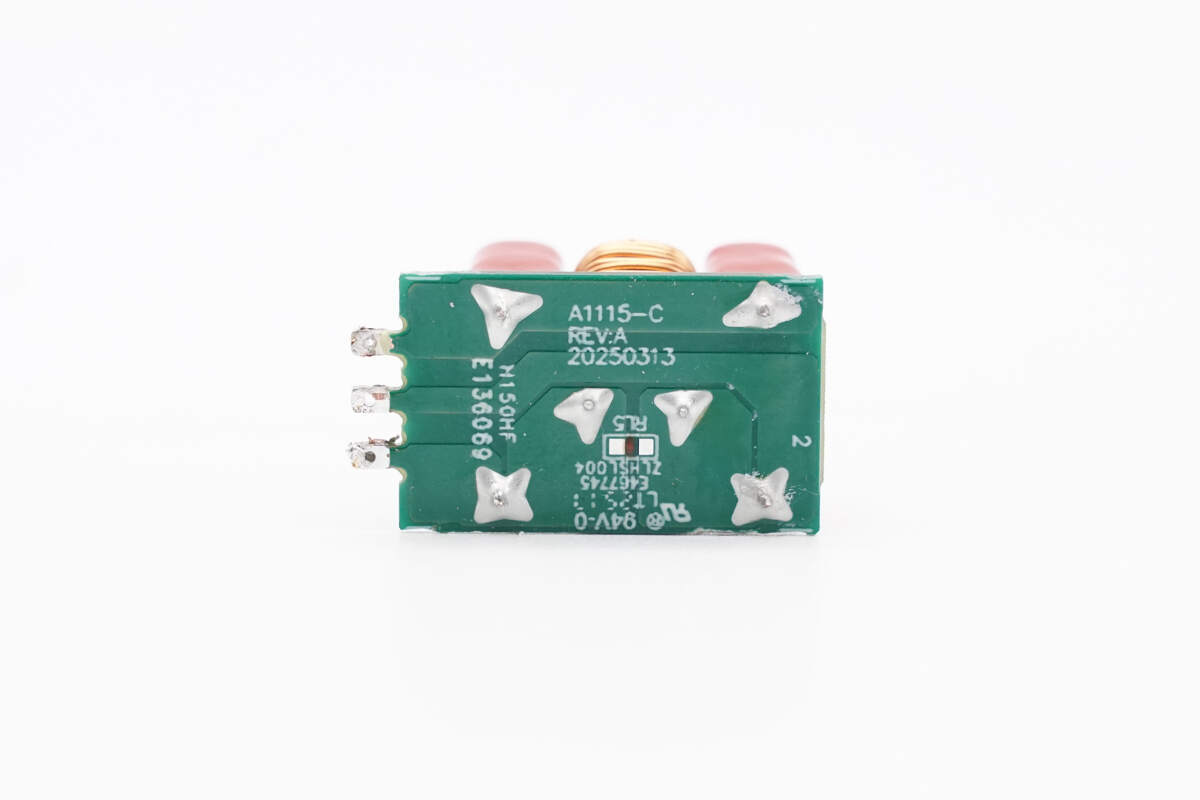

На обратной стороне расположены SMD-резисторы.

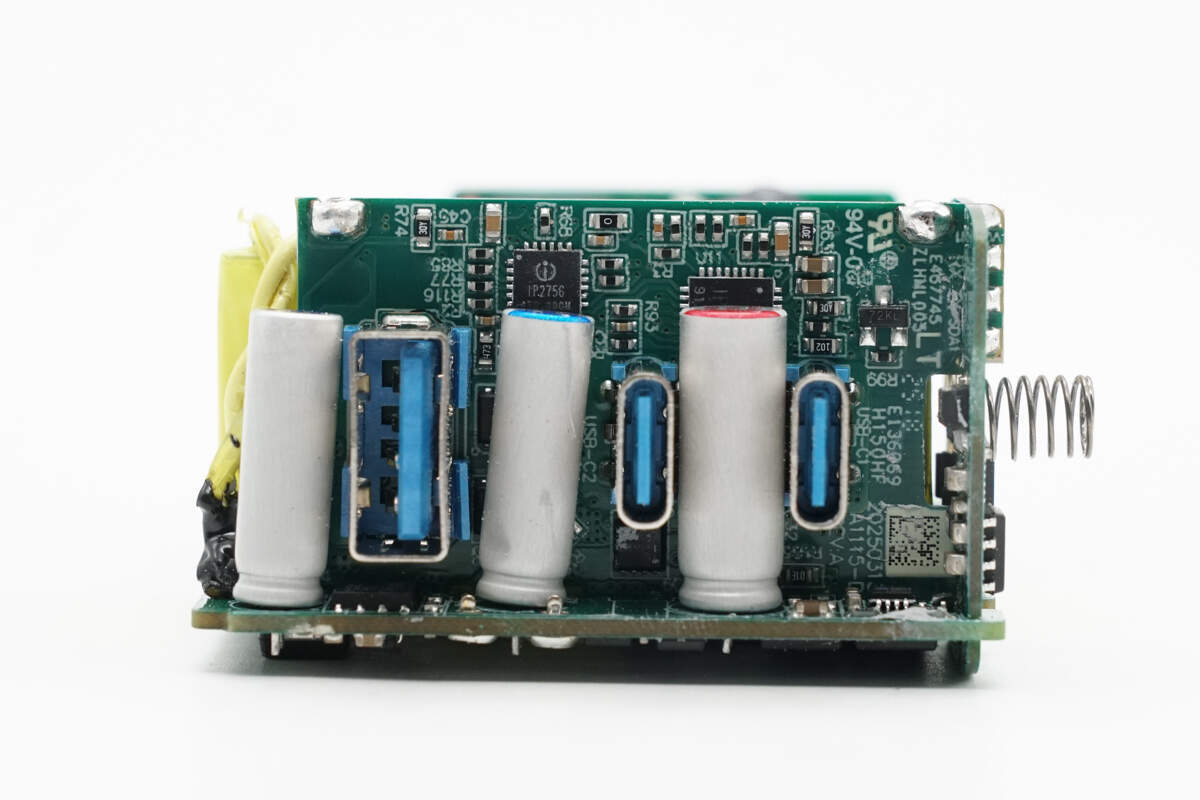

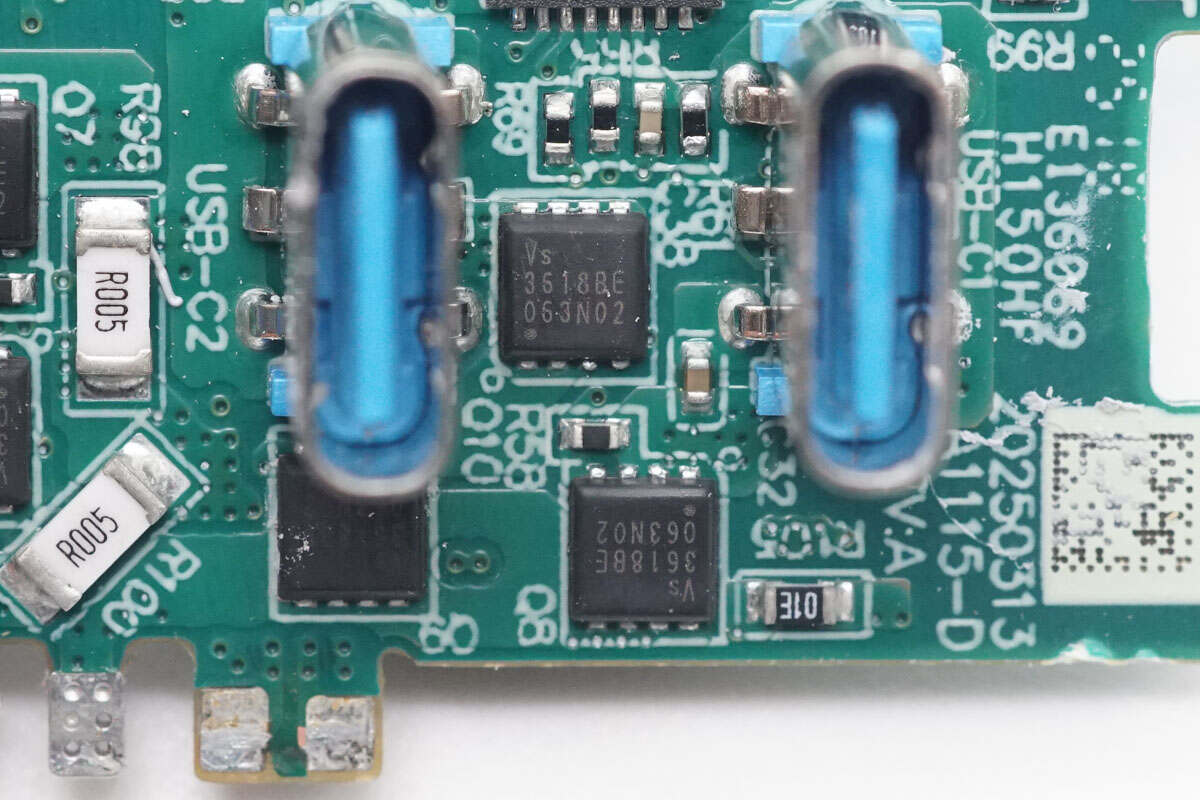

На печатной плате выходного протокола размещены микросхема протокола, MOSFET-транзистор VBUS и резистор для измерения тока. Разъемы USB-C и USB-A выполнены методом пайки в сквозные отверстия.

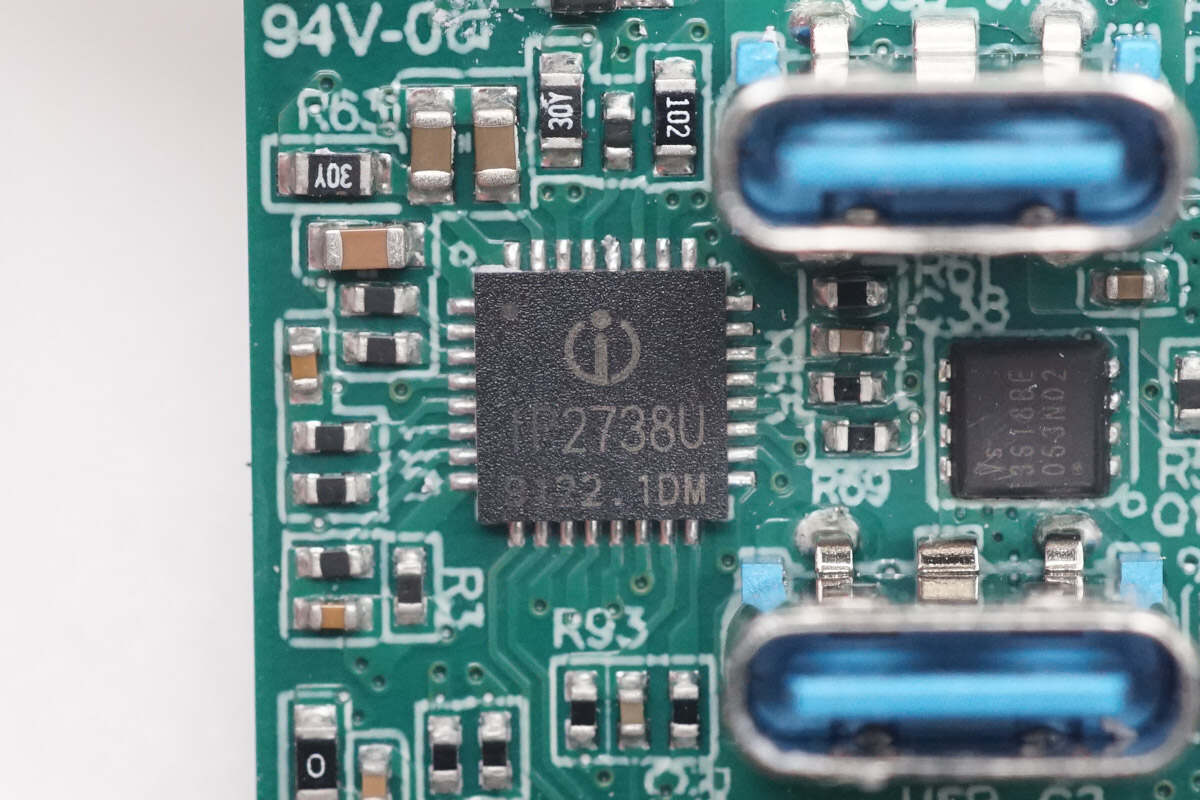

Протокольные чипы для двух портов USB-C предоставлены компанией Injoinic. Они поддерживают несколько интерфейсов USB и предназначены для быстрой зарядки с двух портов мощностью от 18 Вт до 140 Вт. Каждый чип имеет независимую обратную связь и независимое управление USB PD, эффективно объединяя функциональность двух чипов IP2736 в одном. Технические характеристики быстрой зарядки идентичны характеристикам IP2736. Они поддерживают USB PD3.1 с режимом 28 В EPR, UFCS (Universal Fast Charging Specification), а также широкий спектр протоколов быстрой зарядки, включая PD3.0 и PPS, обеспечивая отличную совместимость. Модель — IP2738U.
В нем интегрированы четыре независимых драйвера NMOS, которые могут использоваться для управления несколькими выходными портами, переключения между несколькими MOSFET-транзисторами VBUS и управления параллельным выходом с двумя шинами питания. Он также поддерживает двухканальную независимую защиту от перегрузки по току, перенапряжения и короткого замыкания для обеспечения безопасной работы.
Три MOSFET-транзистора VBUS производства Vergiga, в корпусе PDFN3333. 30 В 5,2 мОм. Модель VS3618BE.

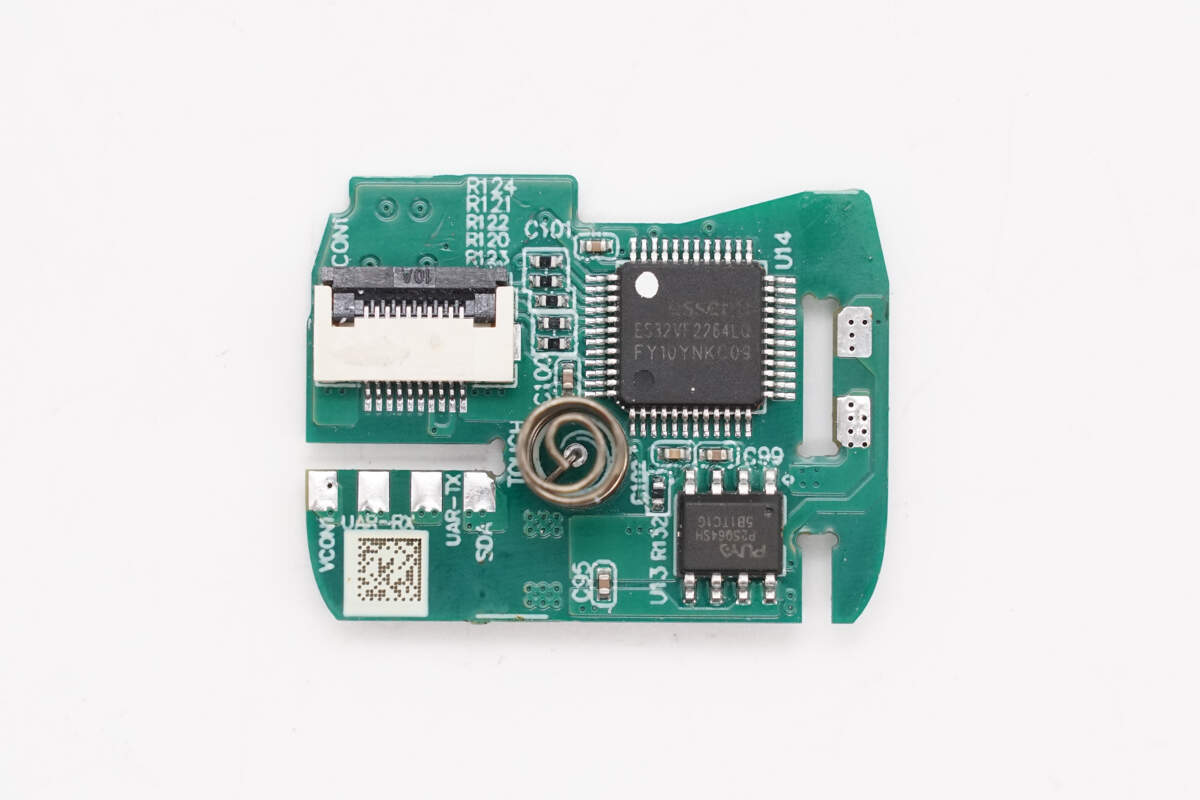

Небольшая печатная плата дисплея оснащена микроконтроллером и памятью, а также разъемом для гибкого кабеля экрана и сенсорной пружиной.

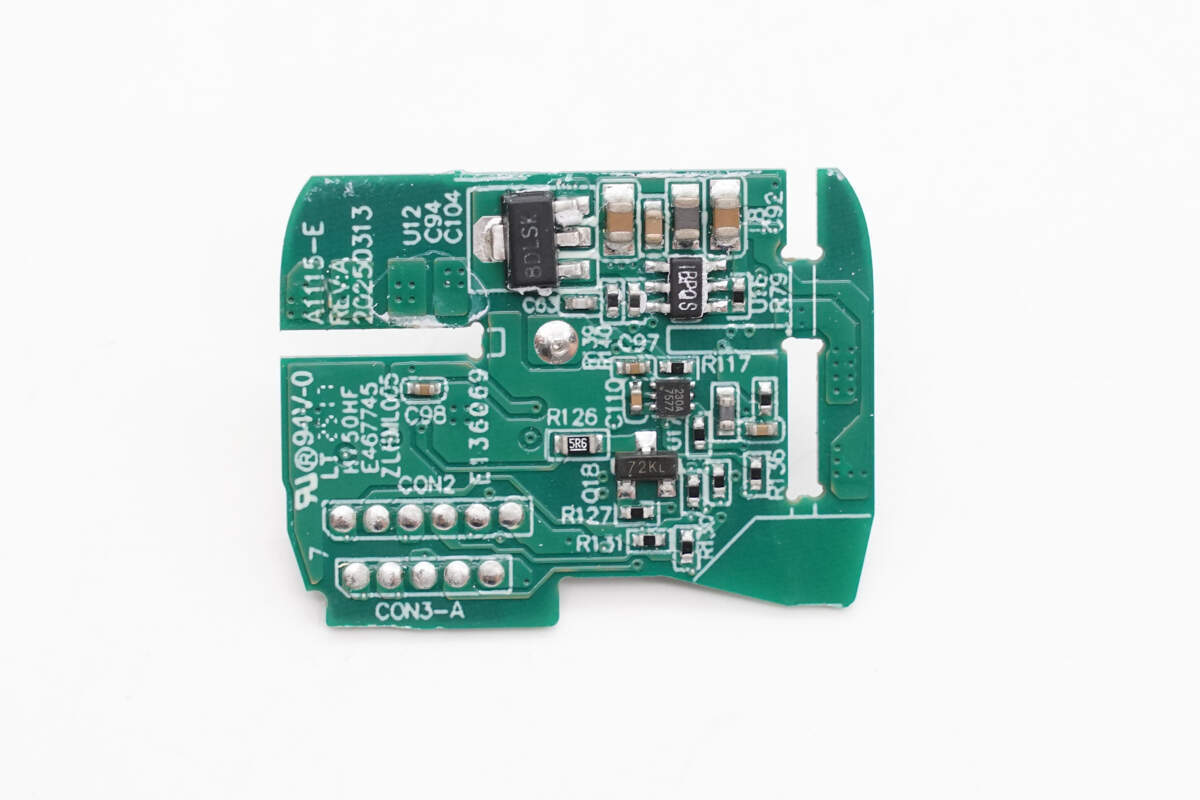

На задней панели расположены синхронный понижающий преобразователь, регулятор и микросхема контроллера сенсорного экрана.

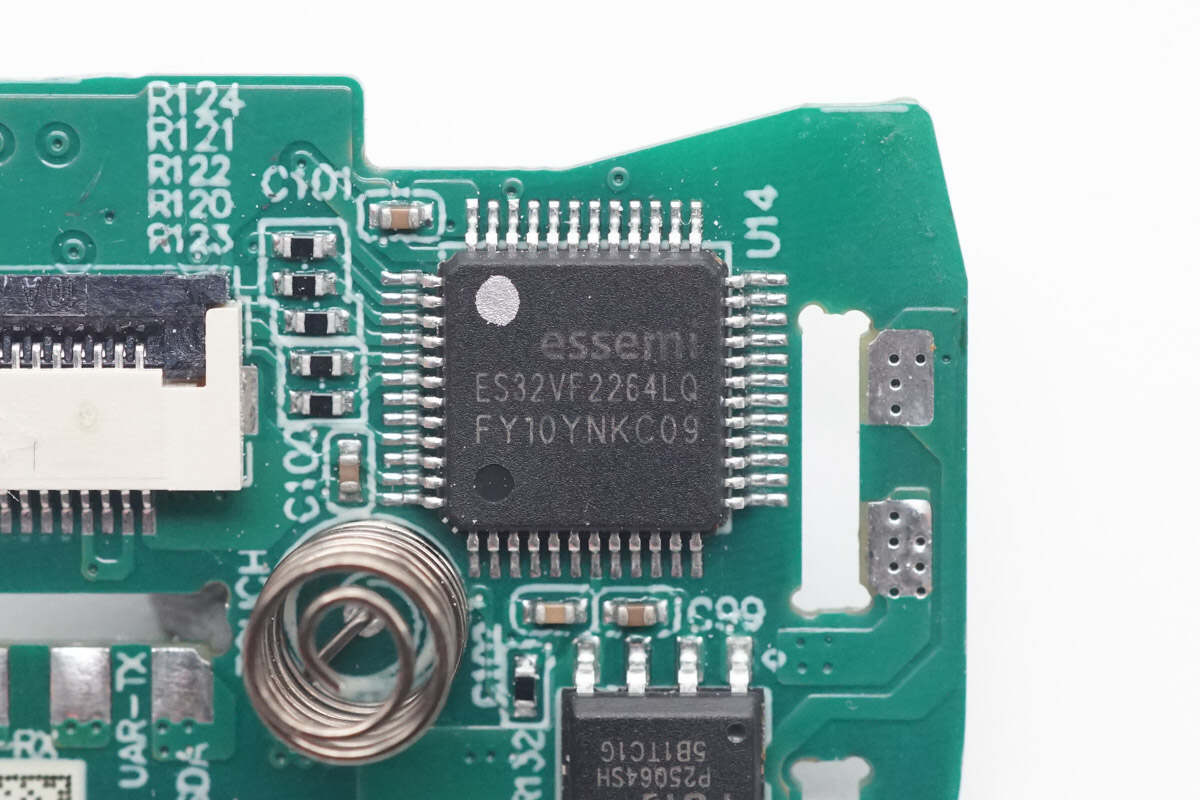

Микроконтроллер, используемый для управления дисплеем, произведен компанией Essemi и имеет корпус LQFP48. Он оснащен ядром E902 с основной частотой 72 МГц и включает 256 КБ FLASH-памяти и 32 КБ SRAM. Модель: ES32VF2264LQ.

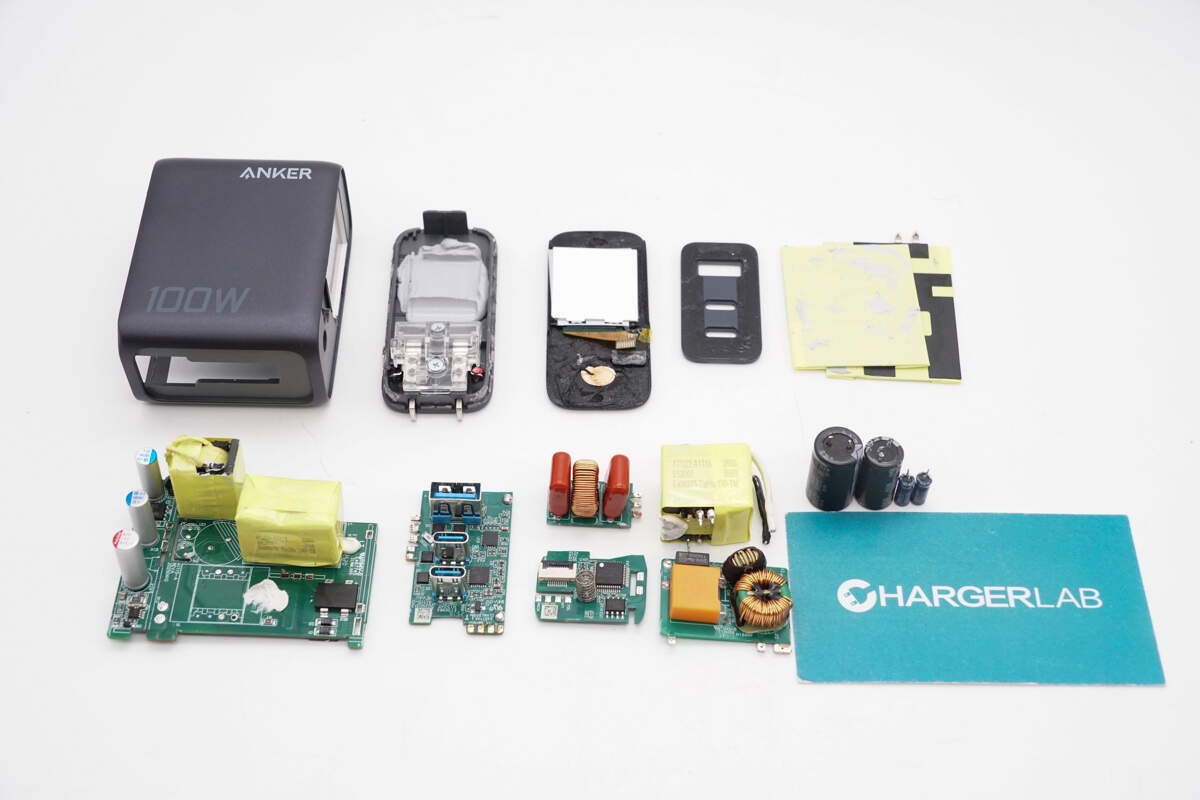

ИТАК, ЭТО ВСЕ КОМПОНЕНТЫ ЗАРЯДНОГО УСТРОЙСТВА ANKER GANPRIME LITE 100W.
Данное сетевое зарядное устройство поддерживает выходную мощность 100 Вт и имеет два порта USB-C и один порт USB-A. Порты USB-C поддерживают выходную мощность 100 Вт и совместимы с фирменным протоколом быстрой зарядки Xiaomi мощностью 90 Вт. ЖК-экран отображает выходную мощность и температуру, позволяя пользователям легко контролировать состояние зарядки.
После разборки мы обнаружили, что в нем используется топология PFC + обратноходовой преобразователь. Контроллер PFC, главный управляющий чип и контроллер синхронного выпрямителя — все от компании Silergy. На выходе используются микросхемы Injoinic IP2738U и IP2756 для управления протоколом, а для отображения — микроконтроллер Essemi. Радиаторы установлены с обеих сторон модуля печатной платы, а внутри нанесен компаунд для улучшения теплопроводности и повышения эффективности рассеивания тепла.
В ОБЩЕМ ОЧЕНЬ ДОСТОЙНОЕ КАЧЕСТВЕННОЕ СЕТЕВОЕ ЗАРЯДНОЕ УСТРОЙСТВО Anker 100W 2C1A LCD + USB Cable!
А ВЫ ЧТО ДУМАЕТЕ🤔, СТОИТ ДАННОЕ СЕТЕВОЕ ЗАРЯДНОЕ УСТРОЙСТВО СВОИХ ДЕНЕГ ИЛИ НЕТ🤨?
Р.S для его корректной рабы и осуществление зарядки по всем типам заявленных стандартов необходим качественный кабель рассчитанный на 100w а лучше 240w. Коими лучше обзавестись после покупки чтоб когда ваш питомец или ребенок испортит комплектный провод, вы без труда могли заряжать мощные устройства, такие как ноутбук или использовать быстрые стандарты зарядки для мобильных устройств.
