Ремонт мультиметра M812
То ли на втором, то ли на третьем курсе университета купил я себе самый самый самый дешевый мультиметр в местном радиомагазине, чтобы попробовать потыкаться в разные электронные приборы. Единственная полезная вещь, которая была сделана с его помощью - это переоборудование японского кассетника из 90-х для работы с компьютером. Проще говоря, я прифигачил туда пару гнезд под тюльпаны. Но сейчас не об этом. Однажды случилось так, что мультик пал в неравном бою с розеткой. В результате вылетел предохранитель, а так же сгорел один SMD резистор. Сгорел настолько, что маркировка на нем не читалась. По единственной закорючке, оставшейся на корпусе резюка, я предположил, что его номинал равнялся 100кОм. Нашел у себя в закромах такой резистор и впаял его на место сгоревшего, предохранитель же временно заменил перемычкой.
В итоге получил вот это:

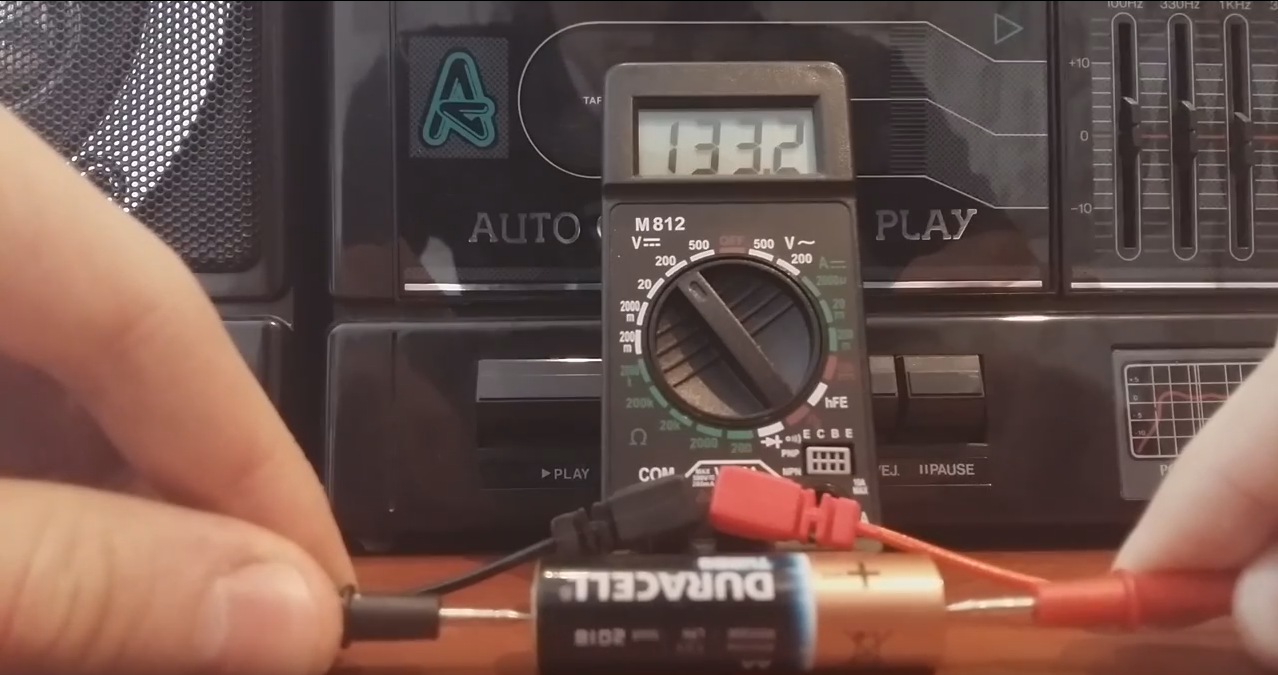

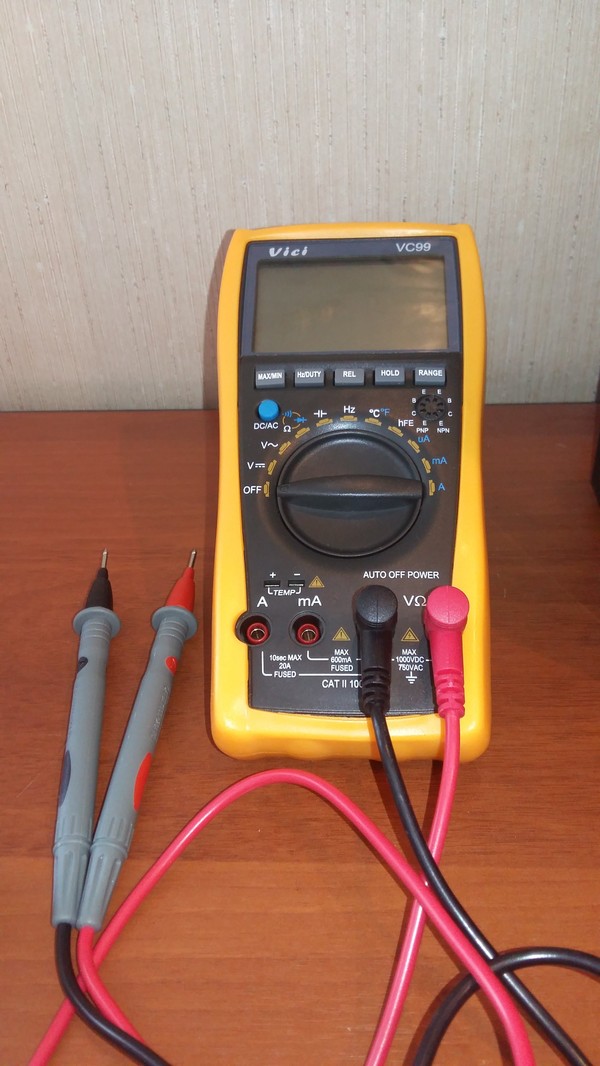

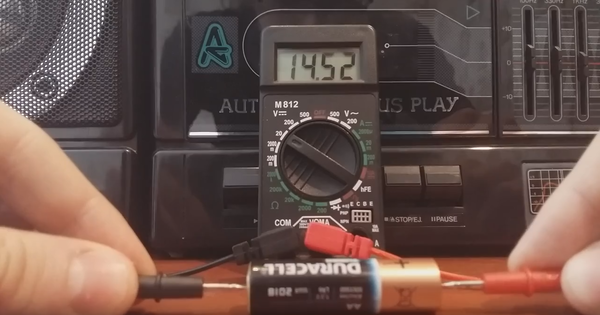

Мультик завышал действительное напряжение в 10, 100, 1000 раз, в зависимости от выставленного диапазона. С измерением сопротивления всё было совсем плохо - его значение постоянно плавало. Решив, что контроллер в мультике скорее мертв, чем жив, я забросил его в ящик и, спустя некоторое время, заказал себе с Китая вот эту штуковину:

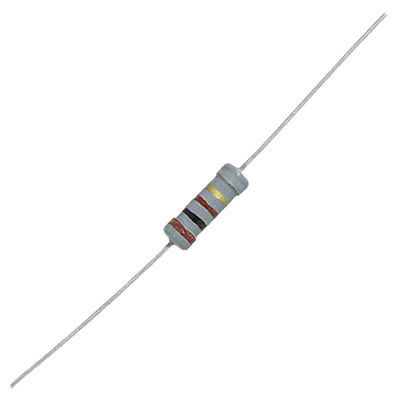

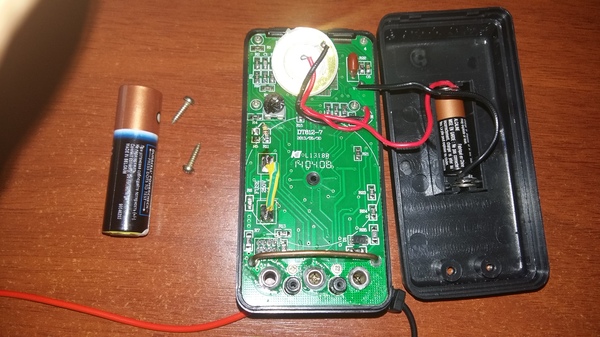

И вот сейчас дошли руки ещё раз залезть в старый мультиметр и посмотреть, нельзя ли его всё таки отремонтировать. Я предположил, что сопротивление 100к - это сильно дохера, и решил проверить, будет ли вообще как-нибудь меняться измеренное значение напряжения при изменении этого сопротивления. Сначала хотел поставить 10к, но такого не нашлось, зато нашелся резюк на 100Ом. Вот такой. Жирный. Одноваттный. Мой.
А теперь, уберите женщин и детей от экранов, сейчас будет немножко жесть :)

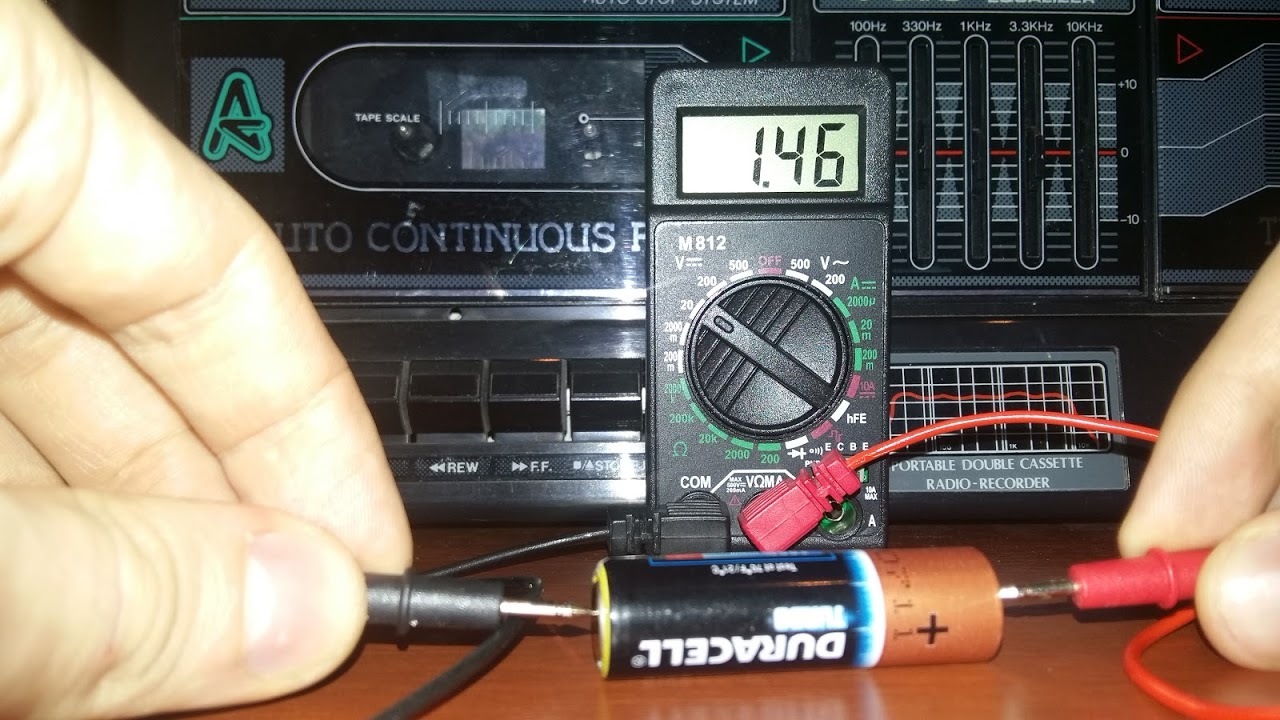

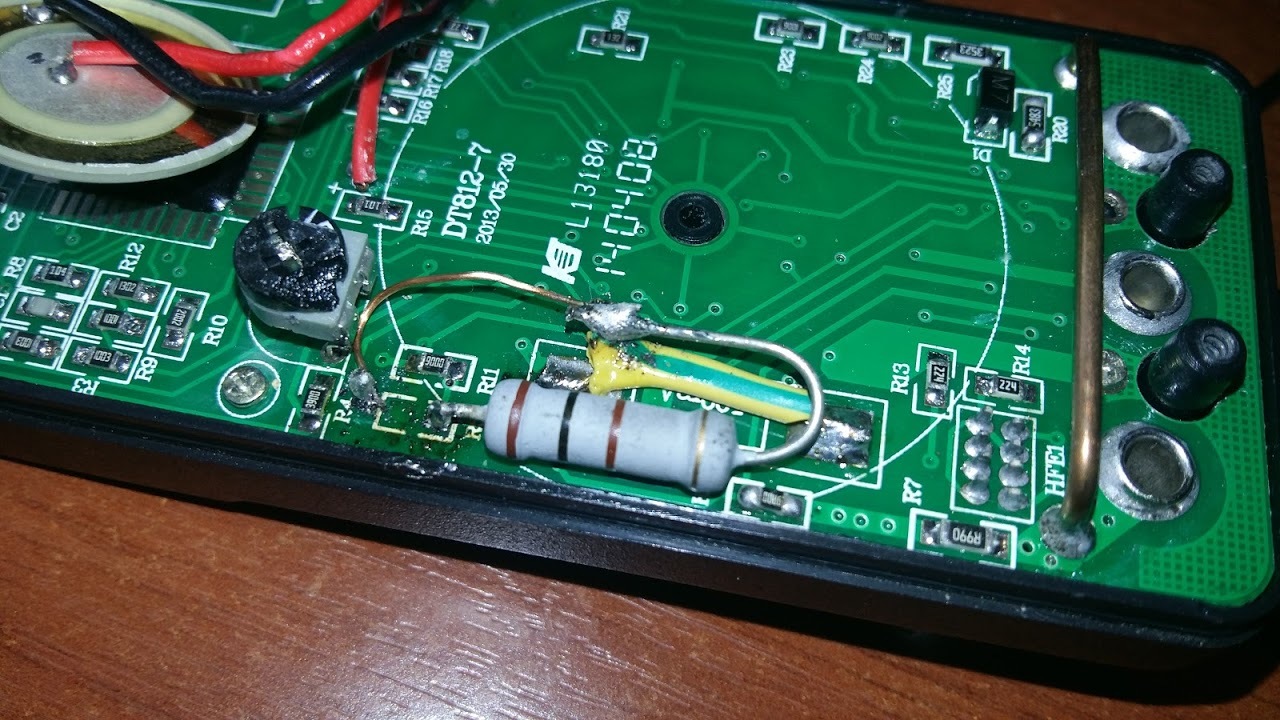

В процессе выпайки резистора на 100к оторвалась контактная площадка. Пришлось соскоблить лак с дорожки и подпаяться к ней проводком. Операция была проведена успешно. Собрал мультик. Ожидал, если честно, увидеть напряжение, заниженное в 10 раз. А увидел это:
Во всех положениях мультик измерял напряжение правильно. Функция измерения сопротивления так же пришла в норму.
Ставить предохранитель в него пока не стал. Может быть, потом поставлю, а пока буду использовать этого малыша только для прозвонки кабелей.
Спасибо за внимание :)
