Подробная порядовка отопительной печи для сада или домах
Хочу поделиться с вами порядовкой отопительной печи для садового дома или дачи.
Проект имеет размеры:510мм*1400мм
Обогревает помещение: до 30 кв.м.
Количество кирпичей: 630 шт.
Режимы работы: 5 каналов
Схема движения газов: канальная
Вот так он выглядит
Далее идет порядовка. 2 ряд уже подготавливаем место для зольника. Дверца с посадочным размером 250мм*140мм
Слева продолжаем оставлять место под поддувальную дверку. А справа начинаем делать прочистную дверку с посадочным размером 140мм*140мм
На 5 ряд делаем колосник 250мм*380мм. Его топим в кирпич на толщину колосника - 15 мм примерно. Таким образом дрова не будут цепляться за колосник. В 6 ряду делаем разделение каналов.
Топочная дверка у нас небольшая, посадочный размер 250мм*210мм. В 8 ряду перекрываем дверку как показано на фото.
9-10 ряд из топливника в каналы оставляем отверстие 250мм*140мм, данное место называется перевал.
11 и 12 ряды перекрываем топливник.

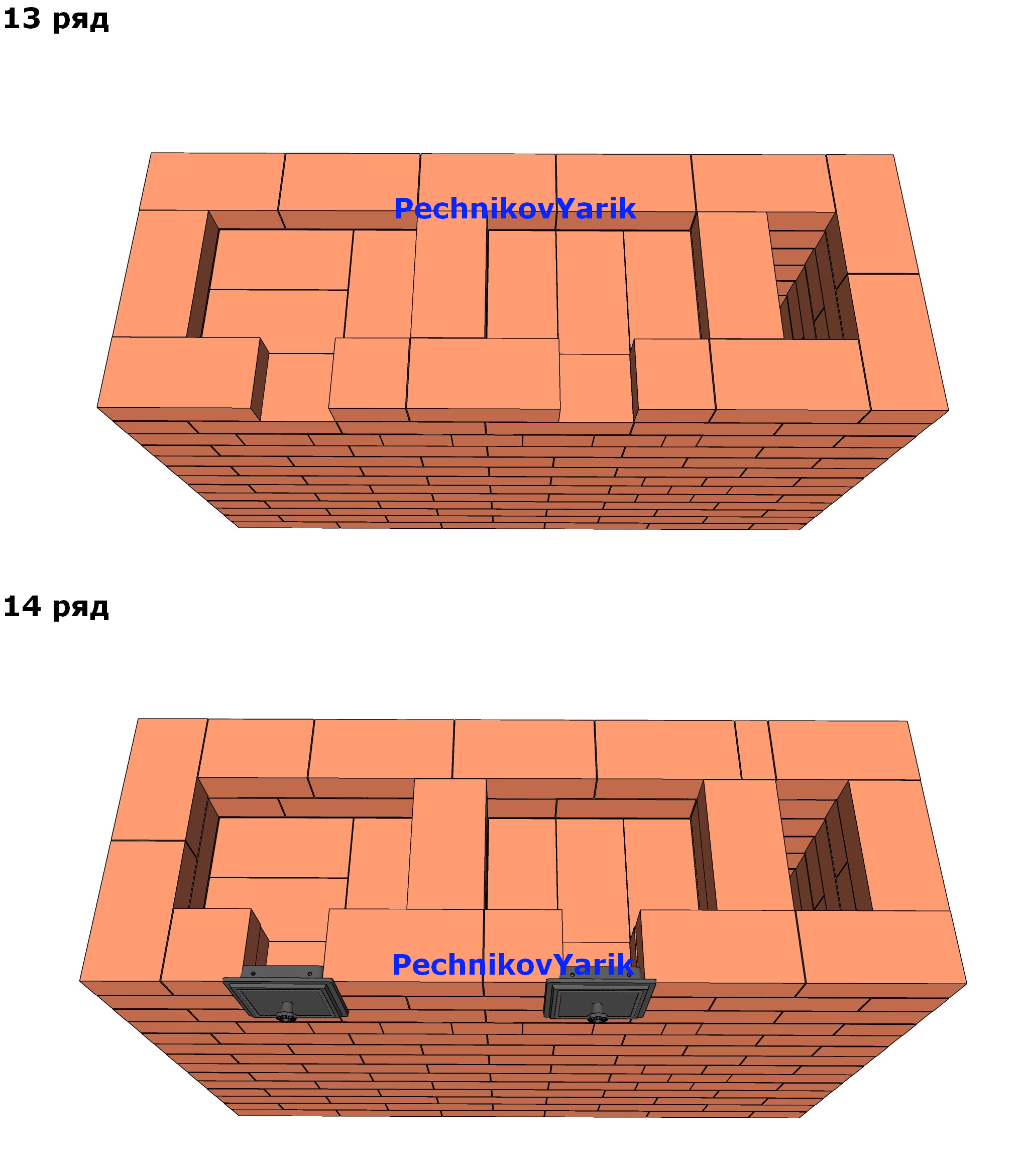

13 и 14 ряды ставим снова прочистные дверки. Каждая дверка будет чистить 2 канала.
Снаружи перекрываем кирпичом, чтобы разделить каналы печи. Теперь у нас полноценные 5 каналов.

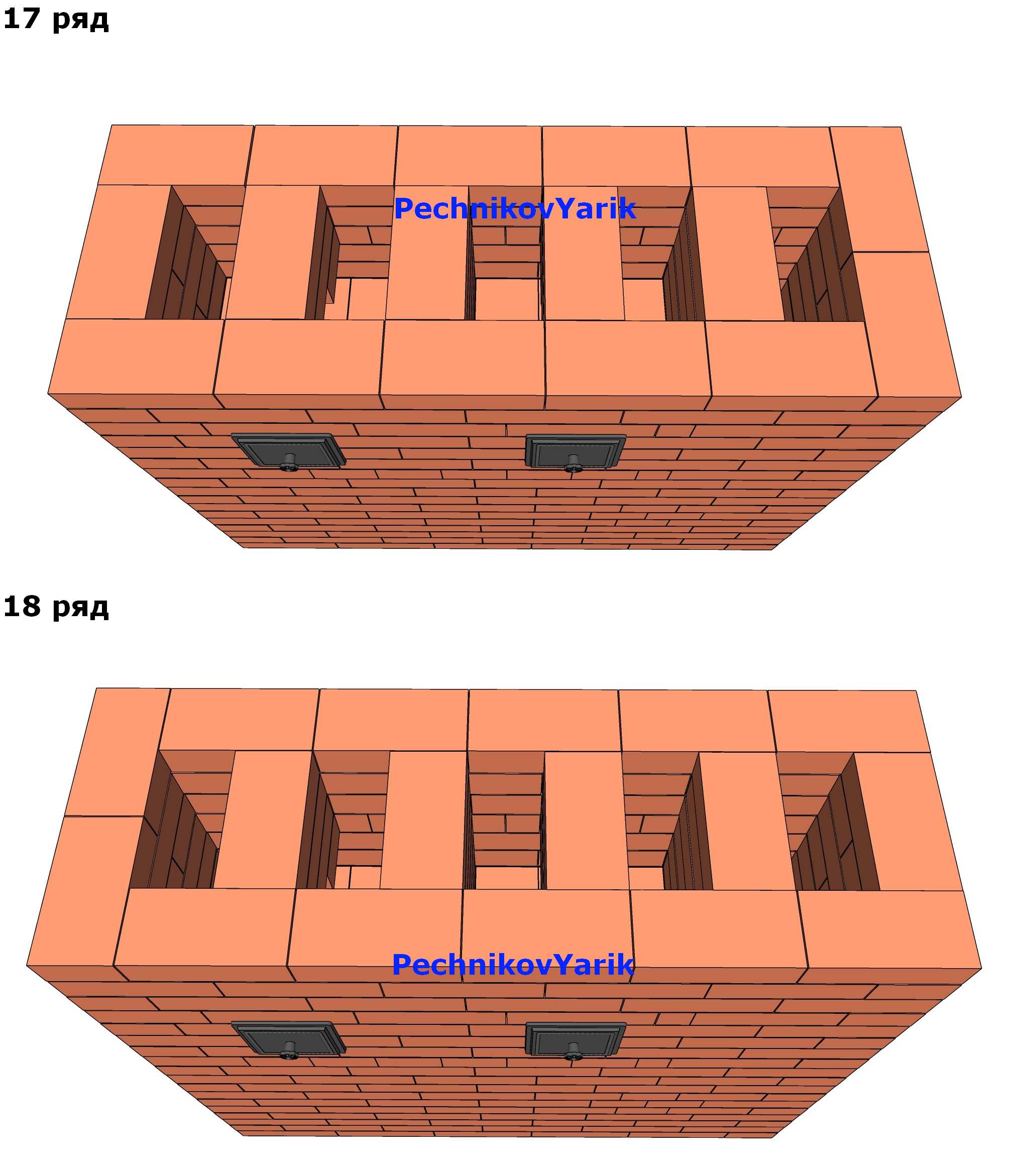

17-18 ряды, если существует необходимость регулировки печи по высоте, то либо убираем парно эти ряды, либо прибавляем парно.

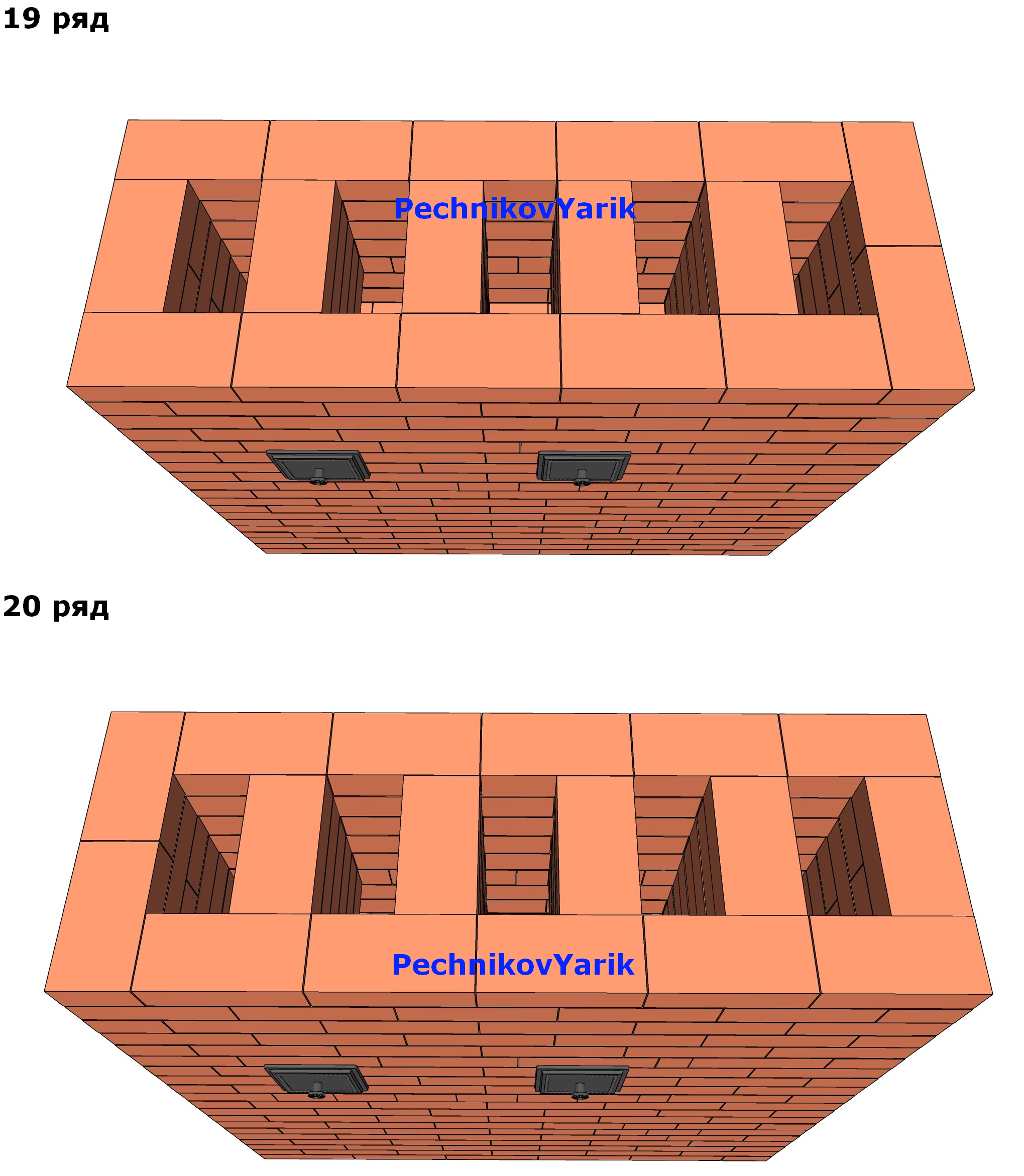

На 28 ряду начинается подвертки.
30 ряд перекрываем снаружи кирпичом, чтобы закрыть каналы

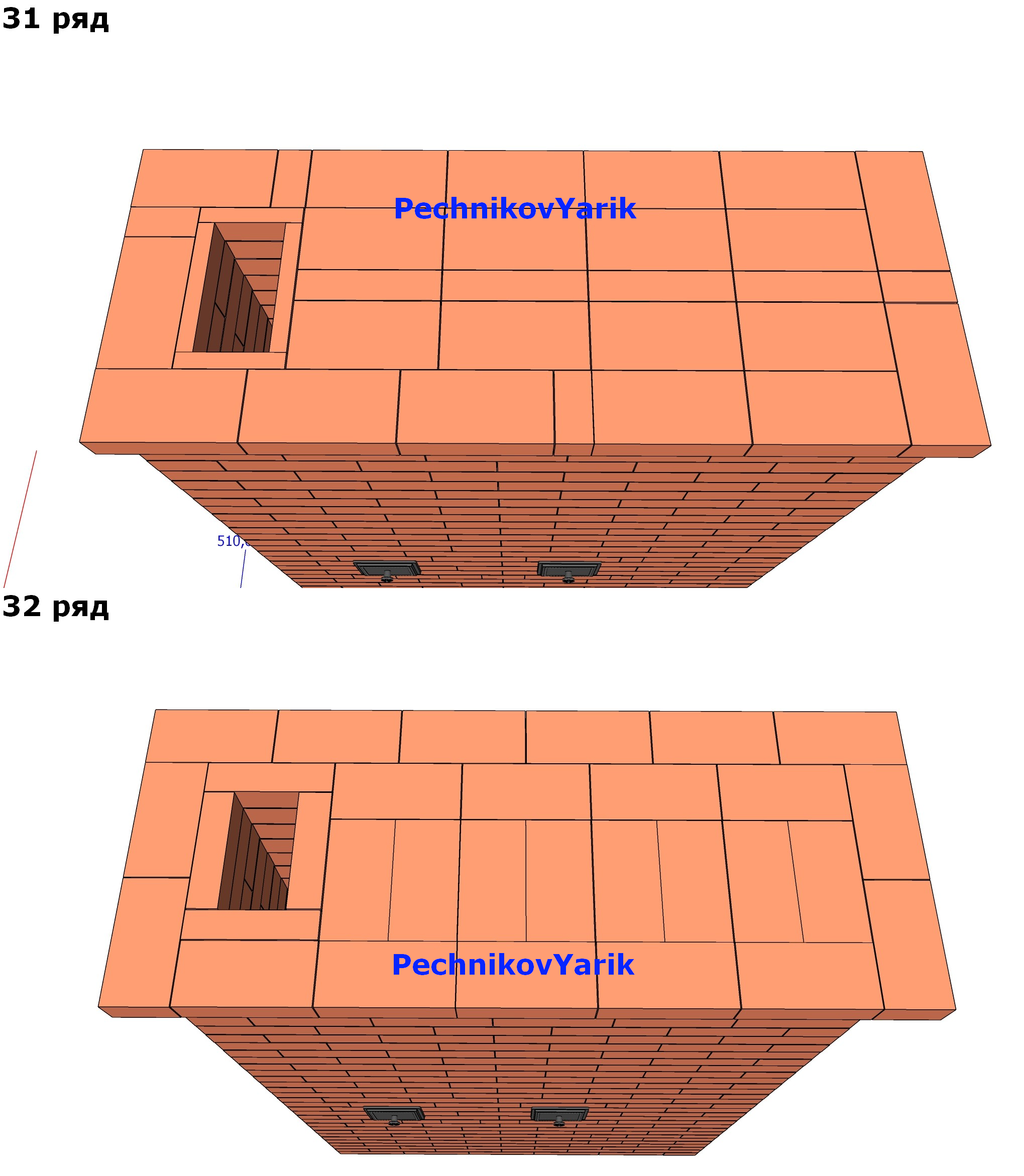

Обычно верх печи делают небольшими выступами по 30 мм. Как сделано в 31 и 32 ряду
Ну и собственно труба 33-34 ряды, идут одинаковые. Выводить трубу по высоте, нужно исходя из норм, относительно крыши и близ стоящих зданий
Наглядные разрезы.
Данную печь , сможет сложить почти каждый человек, потому что ничего сложного в ней нет. Обработки кирпича самый минимум. Обратите внимание что топливник сделан шириной всего 250мм, это означает, что топливник не предполагает дополнительной футеровки шамотным кирпичом. Топить данную печь нужно нежно , без перетопов.
Если вопросы, комментируйте, кому удобнее в ВК - https://vk.com/proektmangal
Также выкладываю порядовки на Youtube - https://www.youtube.com/channel/UCwthYpA8PPvh6DLqUKKaG1w
С наступающим всех Новым 2021 годом!
