Фрезерование каленой железяки
Пришëл заказ на штамп глубокой вытяжки. Полная комплектация вместе со всеми приспособлениями. Планируется как замена старому и убитому но тем не менее действующему штампу, который уже лет 20 работает во благо нашему заводу.
Сталь Х12МФ, твëрдость 60HRC, снижена до 52-55HRC после теста новых, Made in USA, пластин.
Фрезерный ОЦ с Fanuc 0i-MF на борту и осями 3+1. Ходы X=860, Y=600, Z=не помню. САПР Solidworks + cam к нему от HSM. Из плюсов ещë запас китайских и испанско-российских монолитных фрез, остатки сандвика, немного европейских корпусных фрез вместе с пластинами и новая сферическая корпусная фреза (с корпусом из монолита!) для калëнки.
Конструкторский отдел выдал неправильные чертежи с допусками на размеры по 5му квалитету, технологи сказали "ойвсë" и самоустранились. Пара недель улетели на бесполезные совещания с вопросами:
1) "А каким макаром впихнуть невпихуемое?" (Некоторые детальки тупо не влезали в утверждëнной конфигурации, требовалась переделка конструкции)
2) "Я не собираюсь разбирать свой станок чтобы впихнуть невпихуемое и вам не позволю!"
3) "Слышали ли вы что-нибудь о нашем Боге базировании и последовательности выбора баз?"
4) "Ну может вы что-то о размерных цепях где-нибудь слышали, ну хоть что-нибудь...?"
Ну и естественно темпоральная ругань со всеми участвующими но не желающими что-то делать и решать.
А в ответ идëт бред экспромтом и естественно как всегда работаю за всех, от переработки конструкции до разработки и реализации полного техпроцесса изготовления вместе с разработкой и изготовлением всех спецприспособлений.
Сами железяки обрабатываются долго и громко и не всегда соответствующим инструментом😅.
Большинство времени работы робота его штатный кожаный мешок проводит в стадии созерцания и чуткого прислушивания к издаваемым звукам.

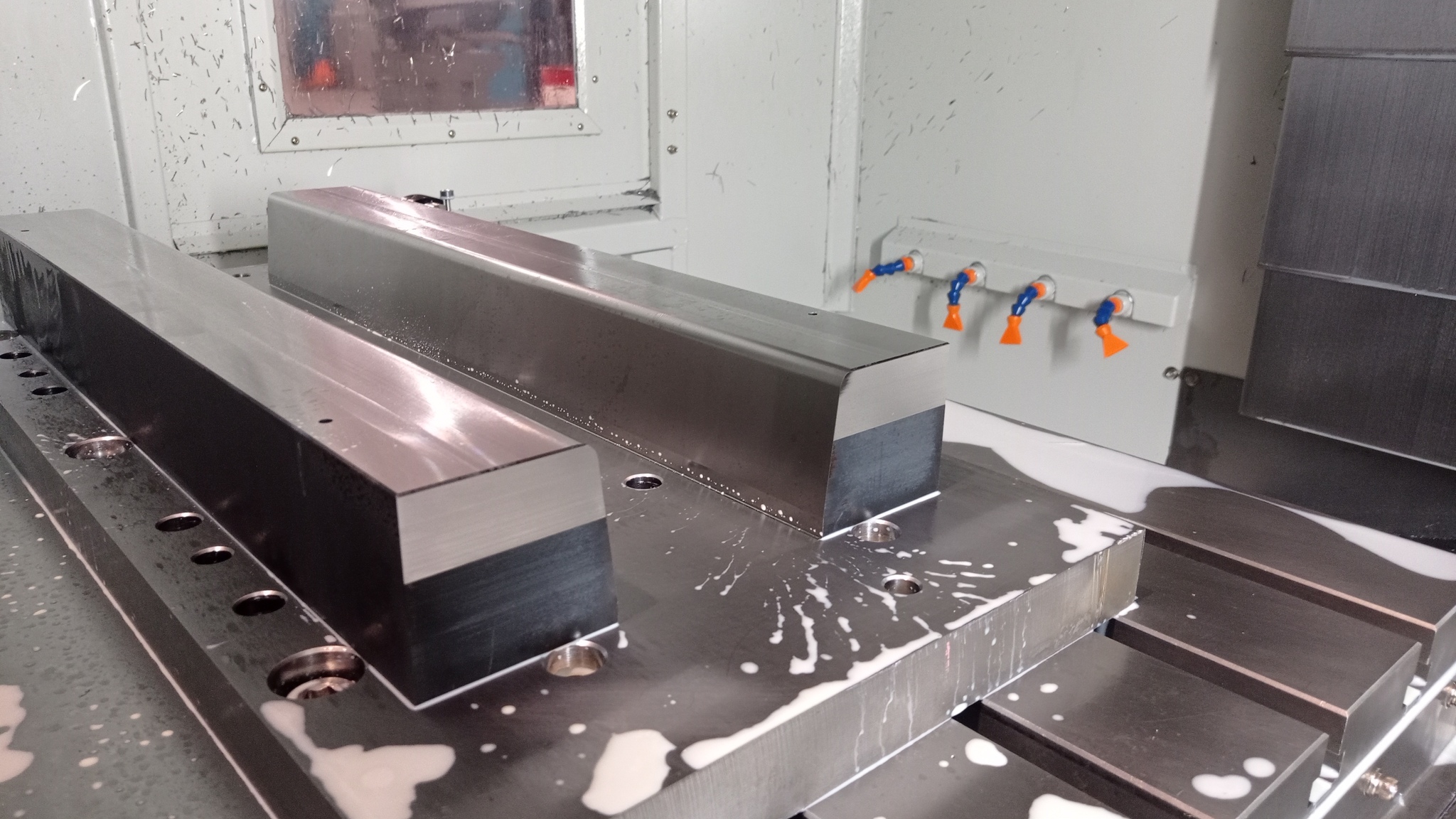

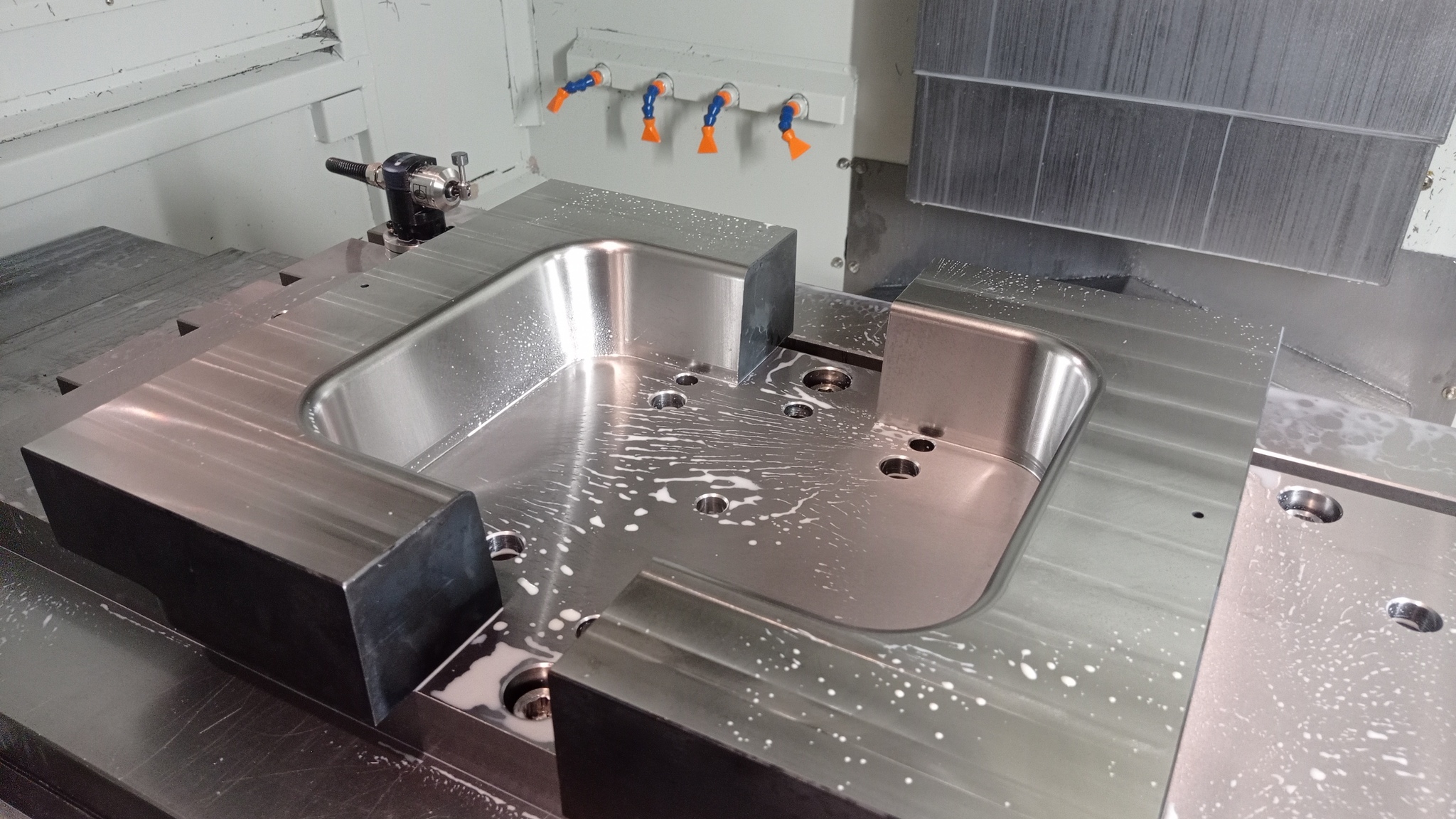

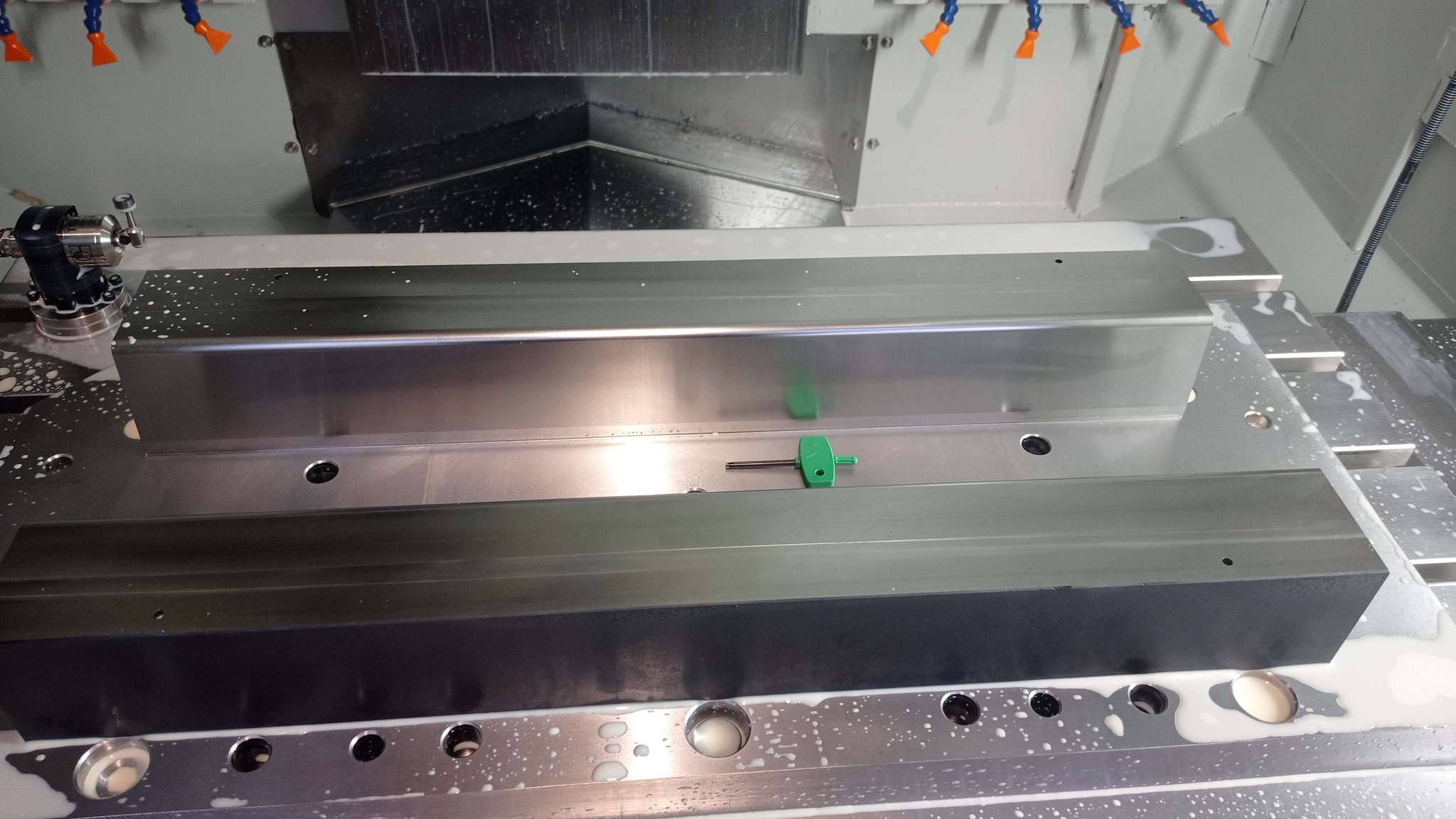

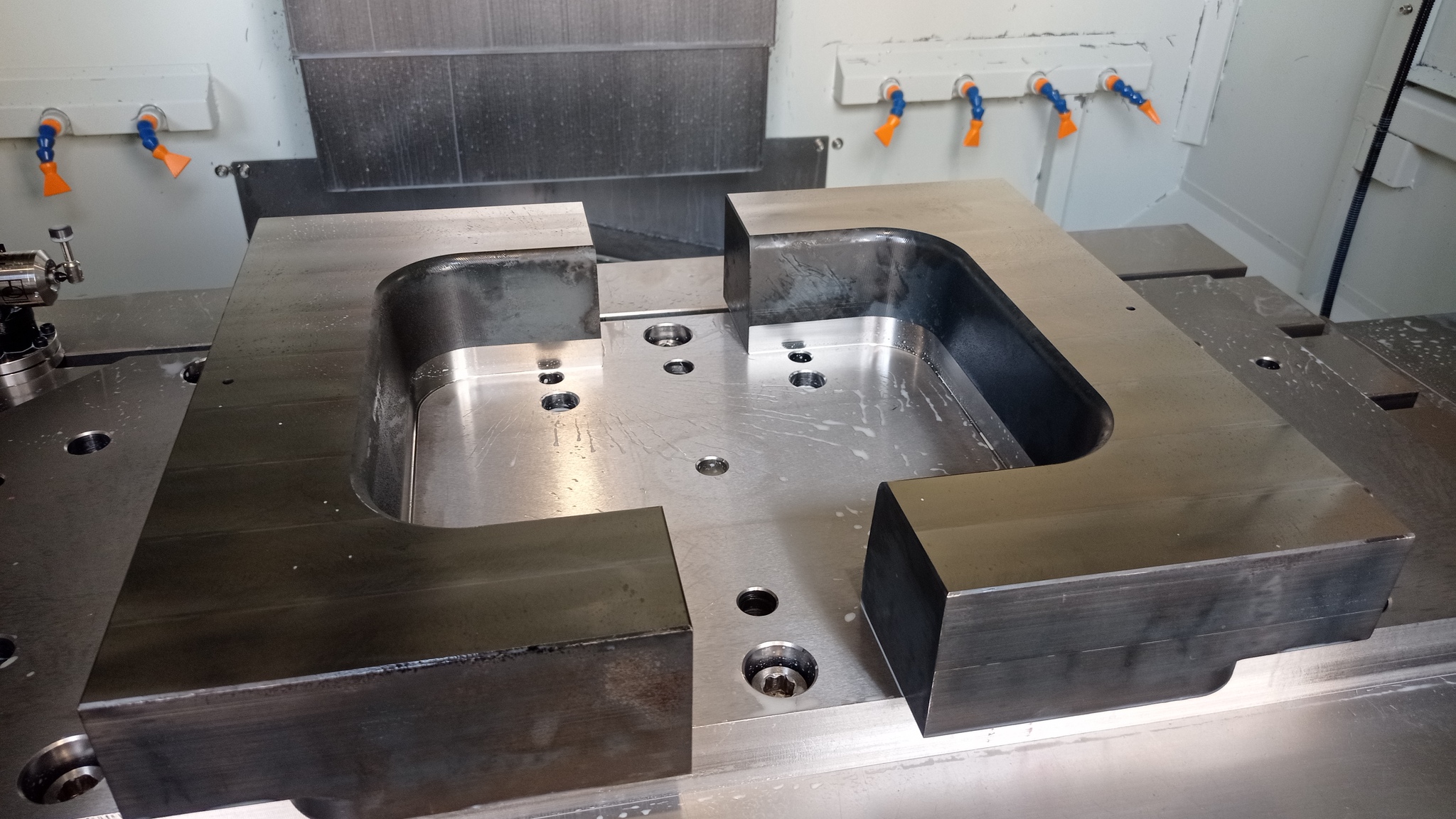

Тут будут показаны элементы матрицы (цельная никак не влезет, поэтому делаю из кусков) на третьей (финишной) стадии изготовления.
В итоге должна получаться вот такая продукция:
Кстати подобное (закалённый штамп глубокой вытяжки) делается впервые за 80+ лет существования завода🙃.
