Чувак, с таким навыком черчения ты бы ходил этот чертеж раз пять переделывать, чтобы зачет получить.
раскрыть ветку (1)
В ТТ надо оговаривать.
надо типо так ввести в тт:
1. Неуказанные предельные отклонения допуском, формы и расположения по ост (ГОСТ или что там).
2 термообработка (а как без неё то) группа такая то, по ост (или ГОСТ).
3 зачарование - при полной луне в месяц сбора зёрна нанести на клинок сало мамонта смешанное с кровью девственницы.
4 маркировка на клинке мм. гг.
5 после щаяоравание клеймо приёмки ОТК ответственным заклинателем.
6 клеймить на бирке по ост. . .
надо типо так ввести в тт:
1. Неуказанные предельные отклонения допуском, формы и расположения по ост (ГОСТ или что там).
2 термообработка (а как без неё то) группа такая то, по ост (или ГОСТ).
3 зачарование - при полной луне в месяц сбора зёрна нанести на клинок сало мамонта смешанное с кровью девственницы.
4 маркировка на клинке мм. гг.
5 после щаяоравание клеймо приёмки ОТК ответственным заклинателем.
6 клеймить на бирке по ост. . .
раскрыть ветку (1)
не инженер, к сожалению, просто люблю рисовать в Компасе)
но да, по уму надо бы и это заполнить, я честно пытался, но в итоге ничего не понял и всё стёр
показать ответы

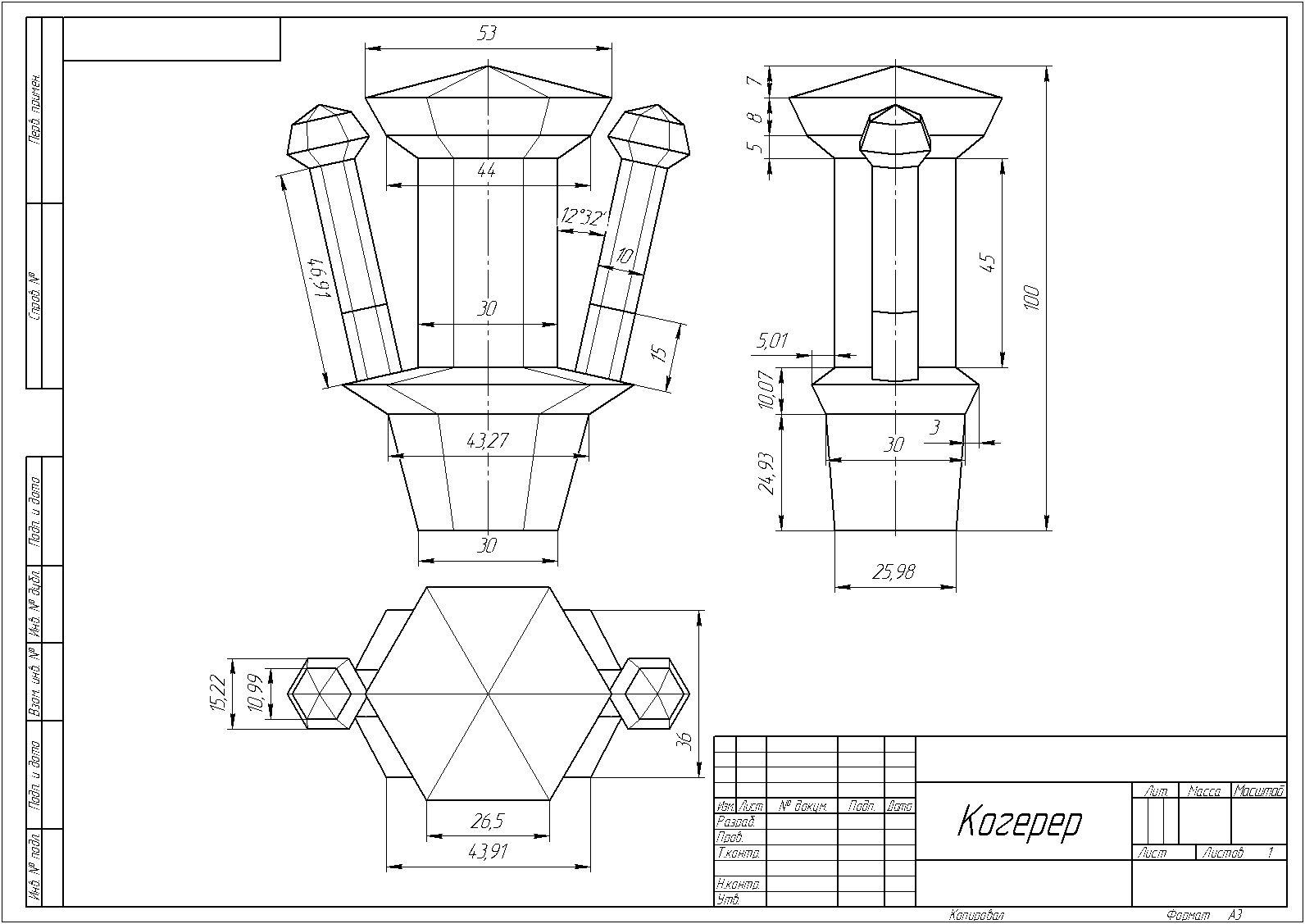

небольшое примечание: размеры пытался брать переводя из указанных в игре футов в миллиметры, а в итоге из меча получился кинжал
я ни в коем случае не инженер, поэтому прекрасно понимаю степень бредовости чертежа)
есть ещё один, но настолько косячный и простой, что стыдно выкладывать отдельно:
показать ответы
