Ремонт всякой электроники #36 Ремонт штекера зарядки ноутбука⁠⁠

Доброго времени суток, дорогие пикабушники! В данном посту будет рассказан один из способов, как починить штекер зарядки ноута и гнездо в ноутбуке.

Обратилась за оперативной помощью наша любимая пикабушница @Alexandritcho, говорит, что чуть провод зарядки двинешь и ноут "тухнет". Надоело говорит, каждый раз искать положение, когда питалово в ноуте появляется...

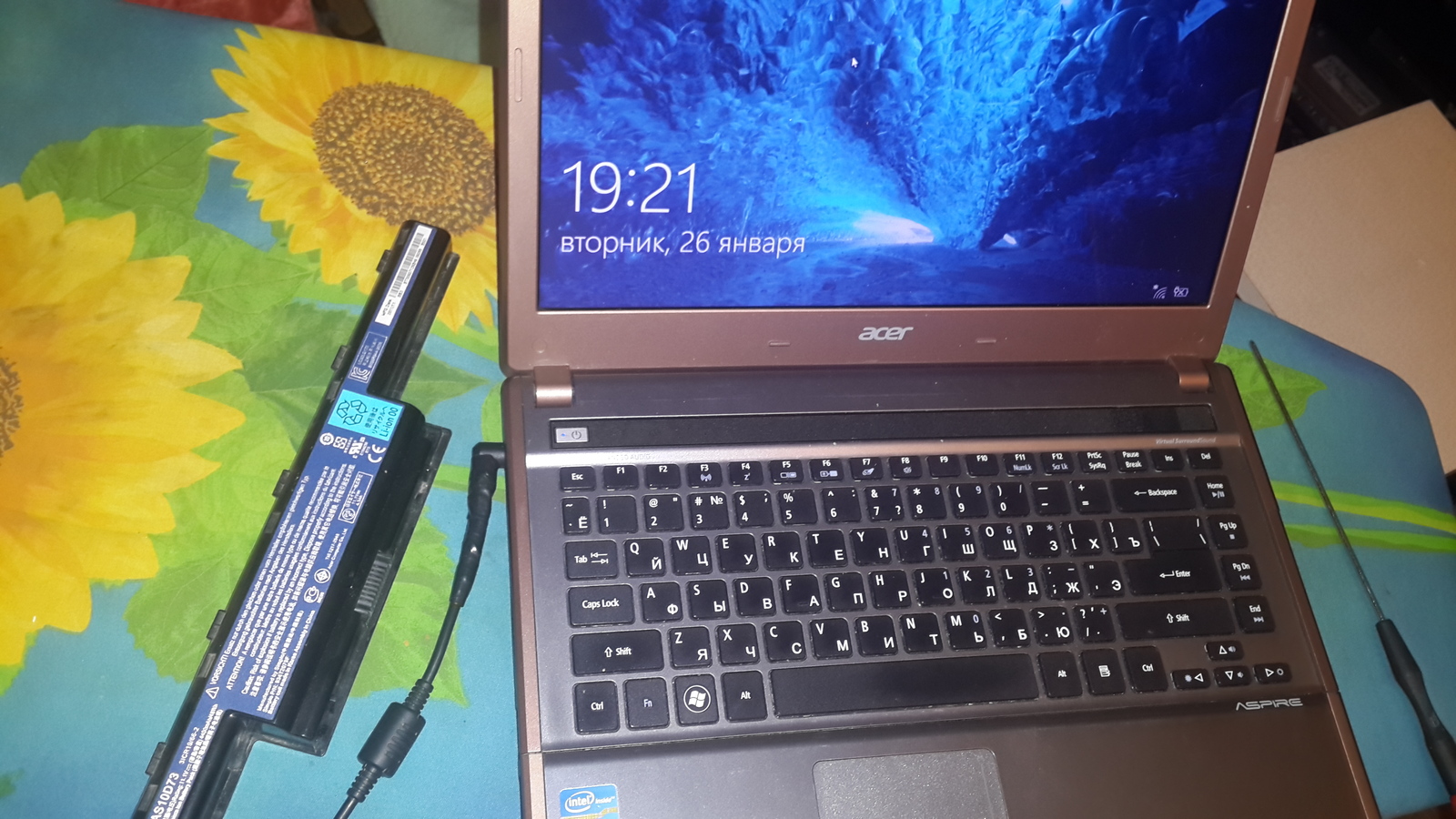

Вот такой ноут.

Гнездо зарядки.

Если гнездо зарядки чуть шевельнуть, то гнездо смещается. Это говорит о том, что либо винты открутились, которое его держит, либо крепления гнезда отломались.

Разбираем его.

Из нижней фотки можно сделать вывод, что просто винты крепления гнезда зарядки ослабли, вот и болтается, но это еще не все...

Гнездо зарядки элементарно вытащилось, чуть оттопырив плату. Повезло, что не пришлось всю плату снимать, чтоб его отстегнуть...

Как видно из фотки, там контак отвалился, который идет на "минус".

Снимаем черную изоляцию.

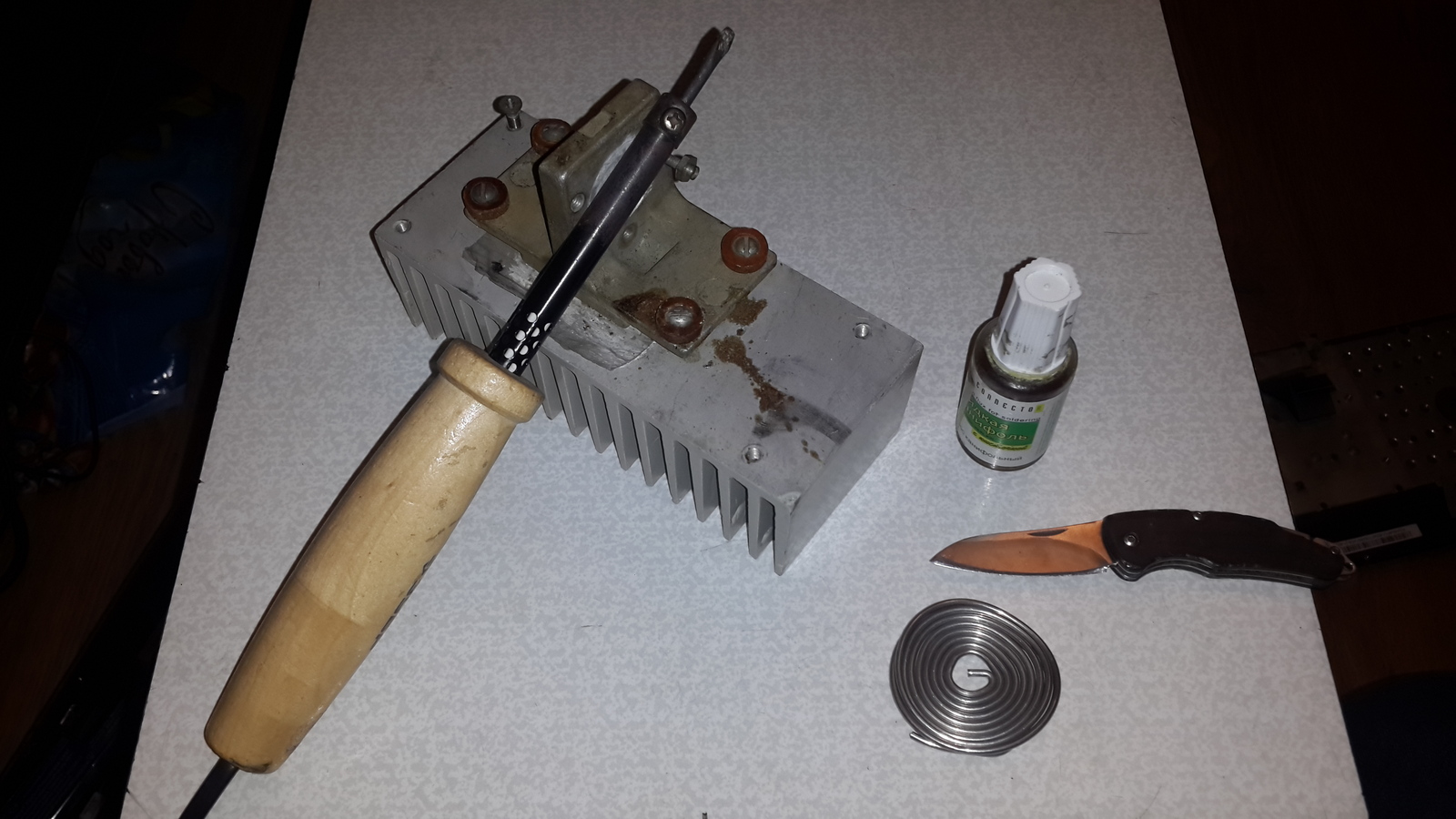

Готовим домашний боекомплект.

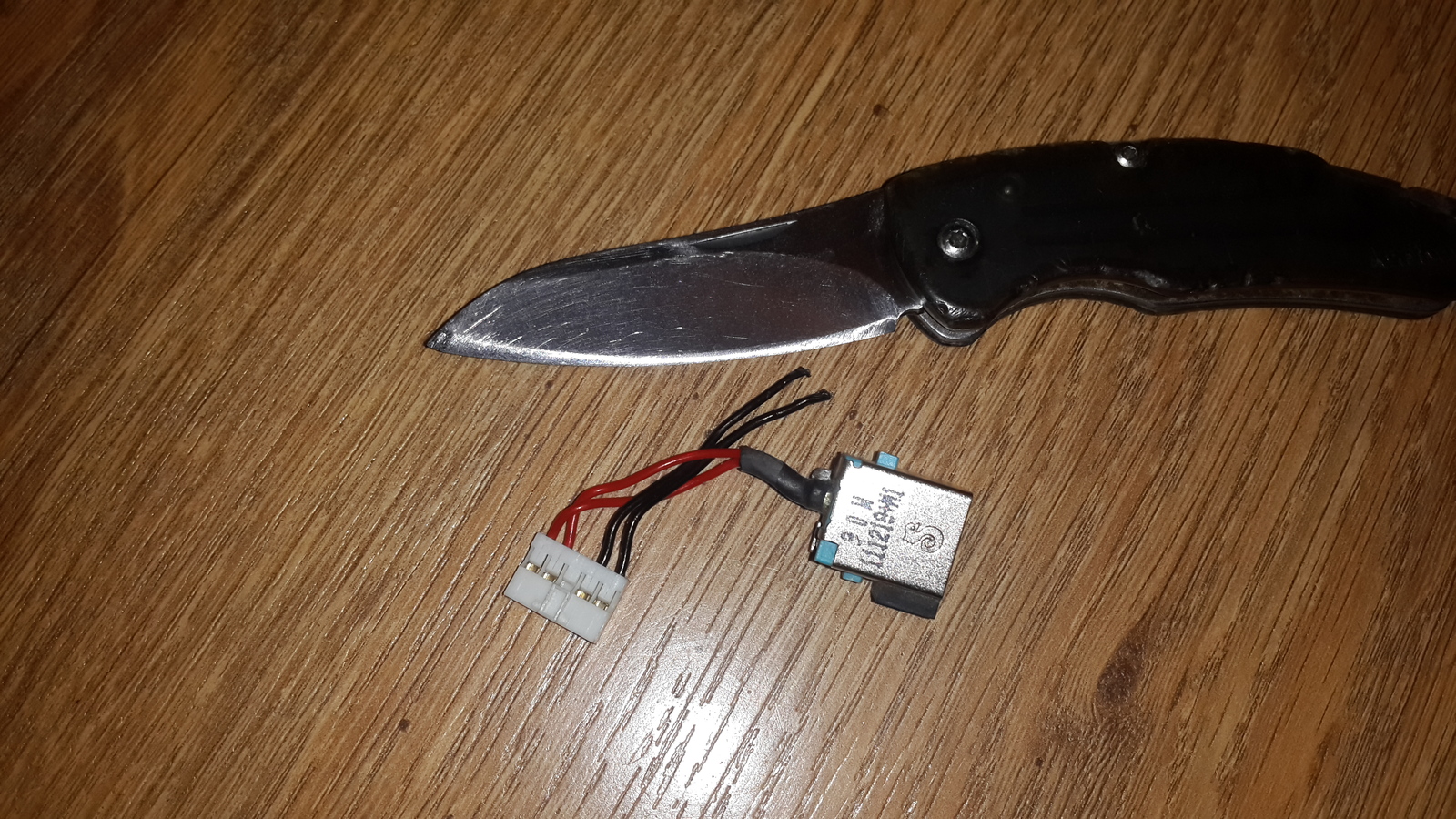

И припаиваем 2 черных провода на свое место.

На работе продолжил потрашить ноутбучную зарядку. В разъёме зарядки, в отверстии разъема находятся 2 прижимных контакта. Один из которых отломался и не контачил вовсе. Поймать тот момент с одновременными неисправностями, чтобы напруга пошла на ноут, было еще то интересное занятие.

Обрубаем неисправный разъем и меняем на идентичный. В ближайших магазинах его хрен купишь, заменил на такой же от нерабочей (котики погрызли и замкнули) зарядки.

Зачищаем концы на обоих проводах, надеваем кембрики если есть. Припаиваем центральный провод к центральному. Натягиваем кембрик, или скотчем/изолентой обматываем пару раз. Я использовал термоизоляцию и обмотал фторопластовым скотчем, что придает жесткость конструкции. Еще я использовал несколько термоусадок, которые заранее одел на провод, разного диаметра. Припаиваем второй провод.

Натягиваем термоусадки и с помощью зажигалки, прогреваем их. Если нет термоусадки или кембриков, то и изолента подойдет, просто отматываем.

На термоусадку, еще обмотал в 2 слоя фторопластовый скотч, чтоб жесткую конструкцию сделать. Поверх скотча, обмотал изолентой... Теперь не будет изгибаться, что крайне существенно понизит риск облома провода у основания разъема. Получилась очень жесткая конструкция.

Вытаскиваем из ноута батарейку и включаем. Шевелим в разные стороны...

Все работает, не отключается.

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...
