Подключение привода откатных ворот⁠⁠

то есть марку и модель привода вообще без вариантов написать?

14 лучше с 15 соединить, а 13 и и 12 с 11.

Если датчики выдают сигнал типа "замкнуто-разомкнуто" - можно перемычки поставить. Если датчики выдают сигнал в виде силы тока или напряжения то будет сложнее.

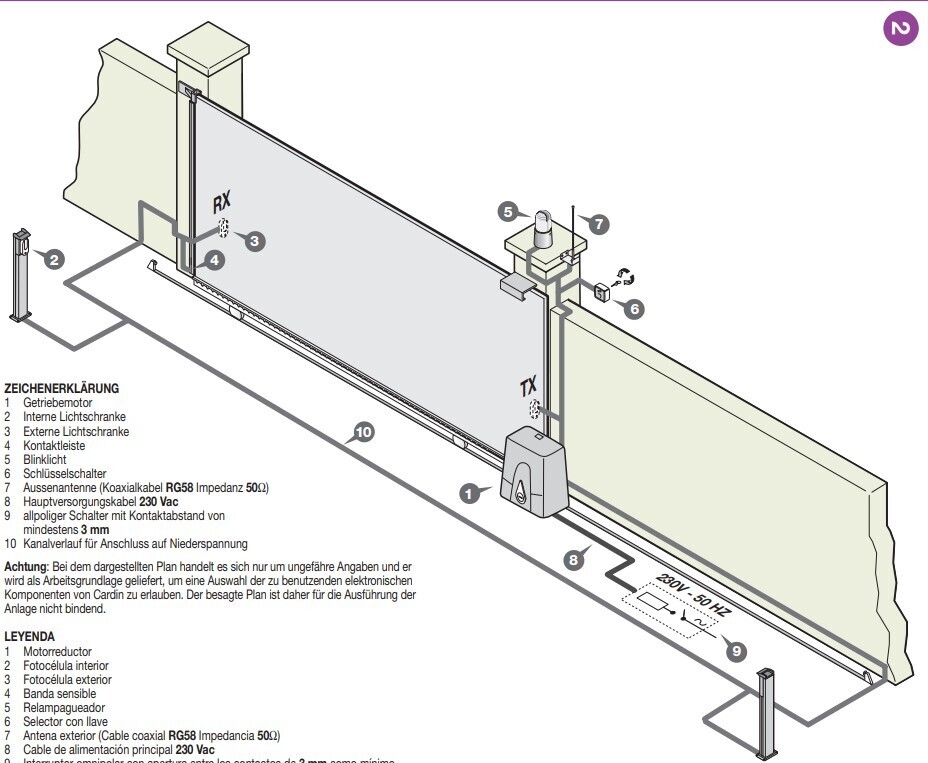

судя по инструкции, там куча датчиков: машина перед воротами, машина после ворот, ворота закрыты, ворота открыты.. Чтоб работало, нужно их все подключить.

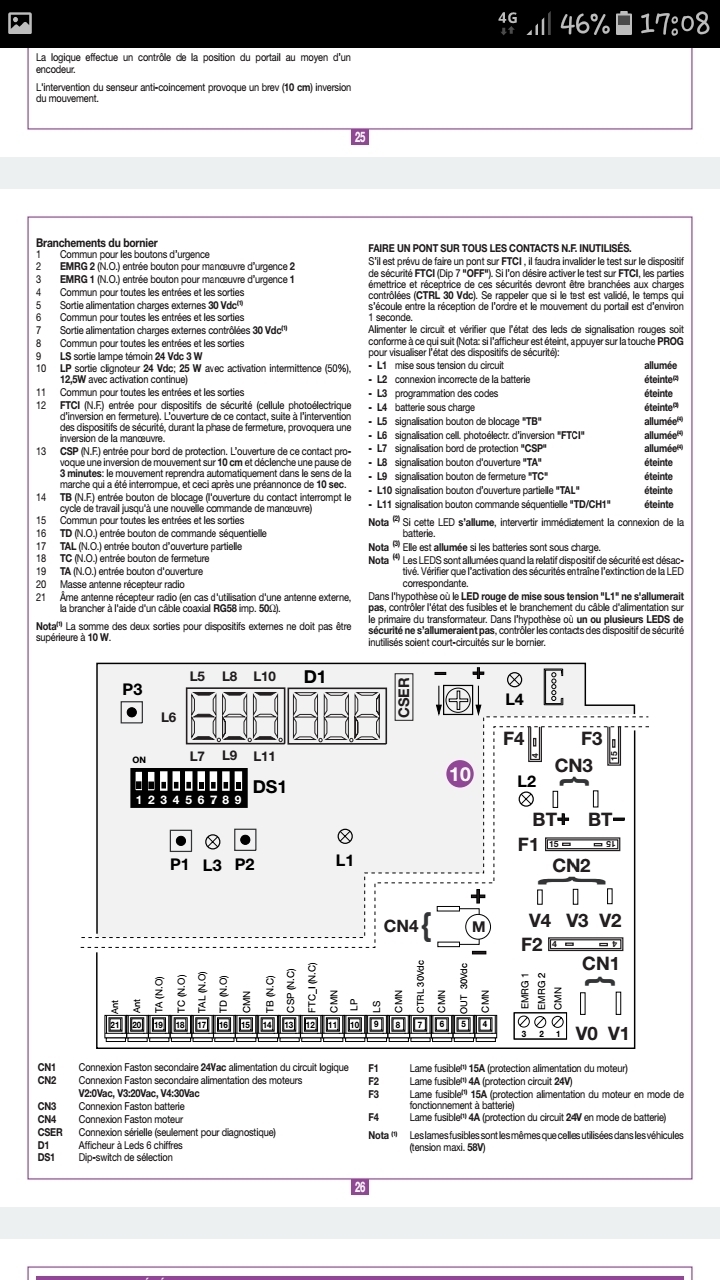

Перемычки используются для настройки двух функций на каналах A-B-C-D.
Выбор "J1":
- в положении «А» выбрана функция 1, ТД;
- в положении "В" выбрана функция 2, ТАЛ или ТВ.
Для установки функции 2 необходимо воздействовать на перемычку «J3»:
- в положении "1": радиокоманда действует как ТБ
- в положении "2": радиокоманда действует как ТАЛ
Последовательная команда может быть настроена (дип «1») в «открыть-запереть-
закрыть-закрыть» или «открыть-закрыть».

И должна быть еще одна или более ответных частей клеммников 6-7-8-9, 16-17-18-19-20-21.

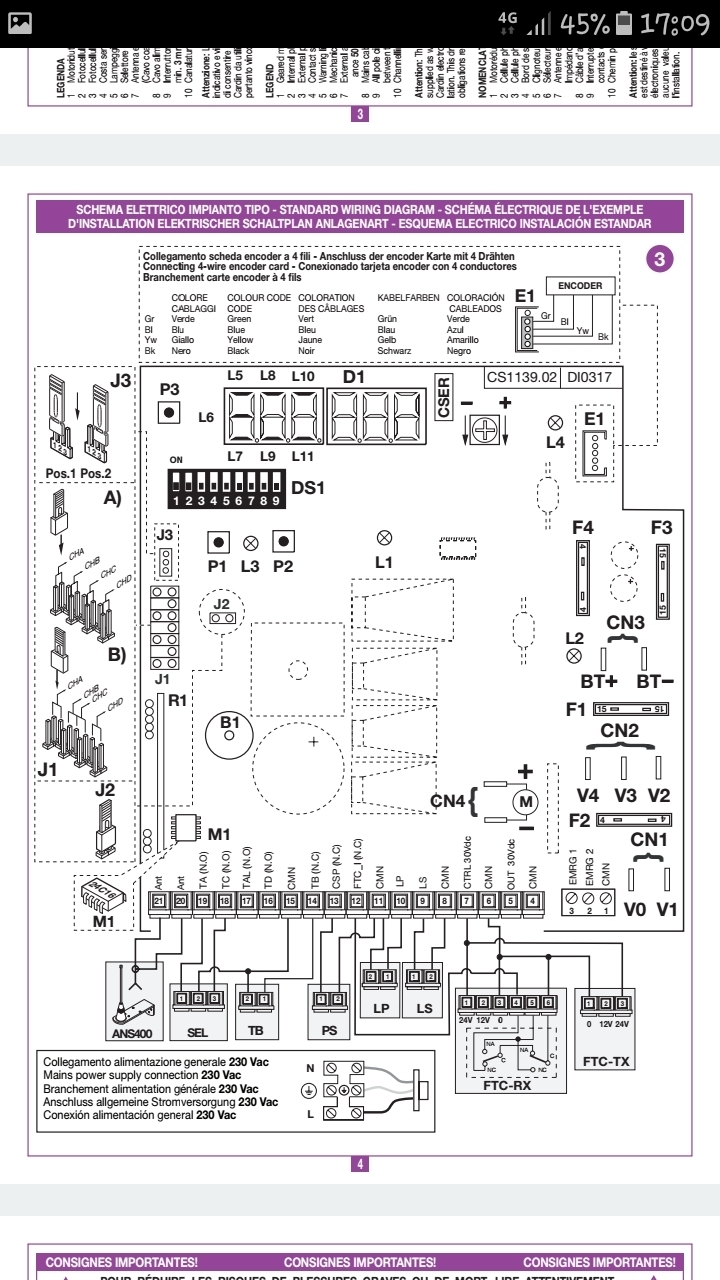

Перемычку на датчик безопасности поставили? Фото ужасное, плохо видно.

Предохранители F1-F4 целые?

Так это же надо думать :) Проще спросить, чтобы разжевали, а не самому думать :)

Ну хоть повернуть фото схемы можно было, а ?
