Здравствуйте! Продолжу показывать вилки. Вот редкая румынская вилка, выпущенная в 60-х годах, с разрезными штырями. STAS обозначает румынский ГОСТ. В остальном она особо не отличается от советских.

Внутри

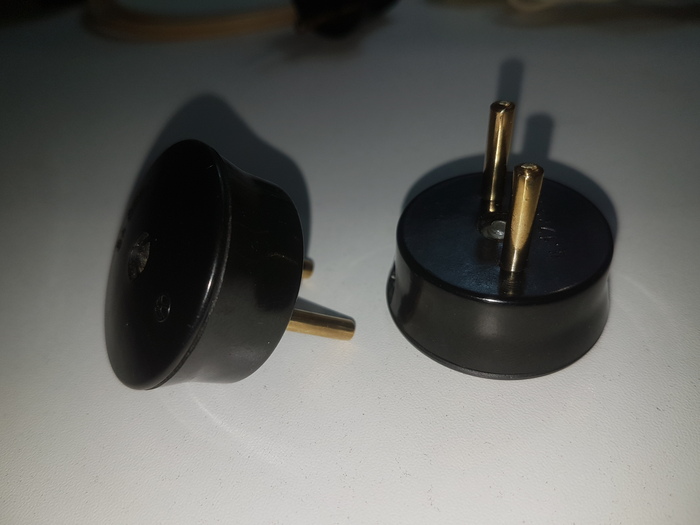

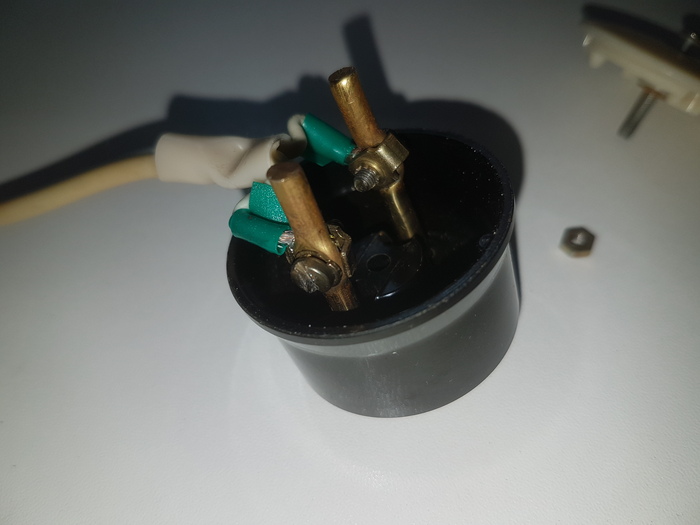

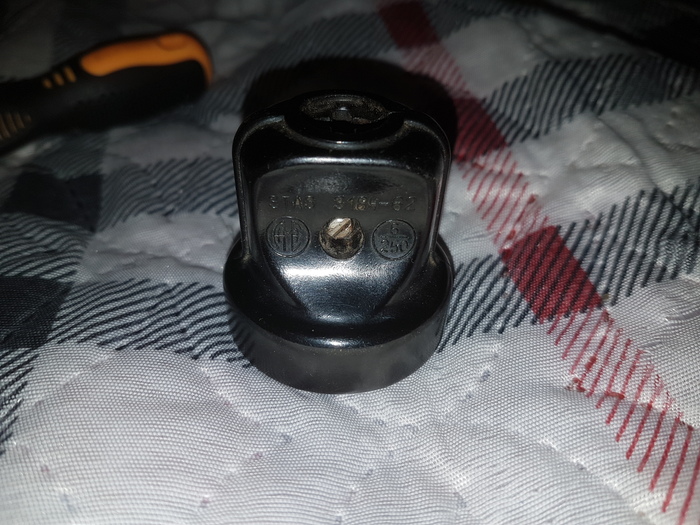

Круглая вилка с входом провода сбоку, выяснилось, что венгерская. Крышка ставится только в одном положении и крепится со стороны контактов винтом, вворачиваемым в тело вилки, а не в гайку, как в советских.

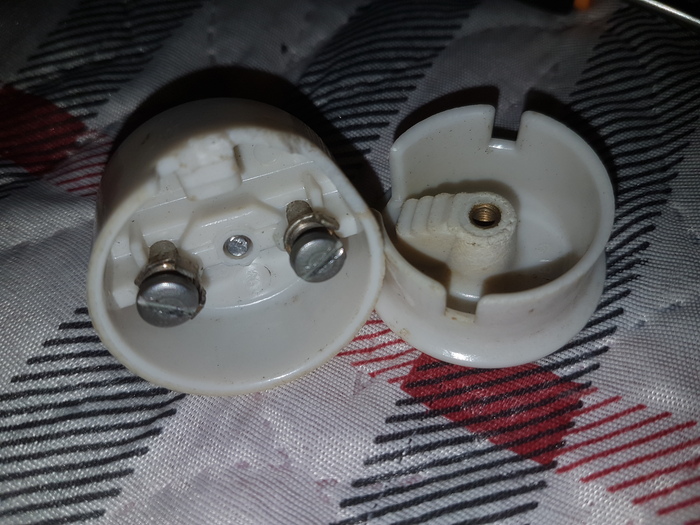

Вид внутри

Также есть розетка на провод того же румынского производства, что и вилка. Контакты типа лепестковых. Состоит из двух одинаковых половин, зажим провода отсутствует.

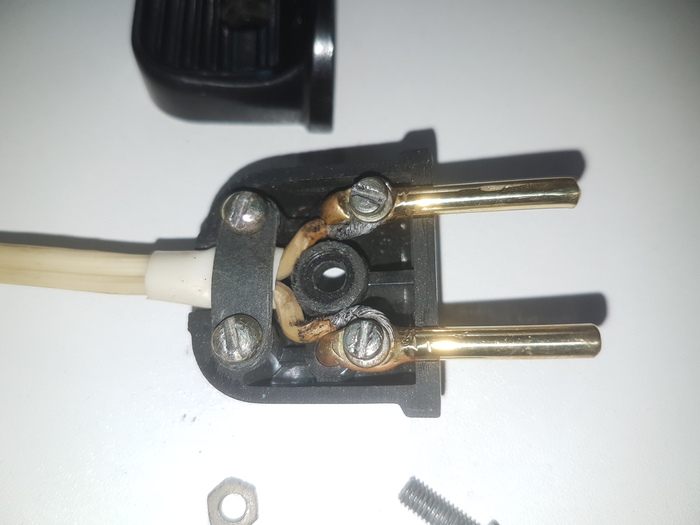

Вилка, аналогичная ВД1, но чёрного цвета и провода внутри припаиваются, а не зажимаются гайками.

Ещё одна выносная розетка, вроде бы ГДР. Тоже с лепестковыми контактами. Состоит из трёх частей.

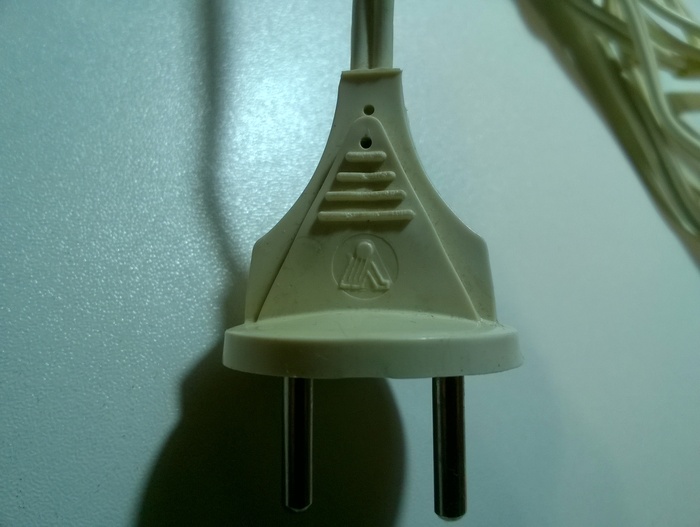

Неразборные вилки на шнурах. Такие появились в первой половине 70-х, в массу пошли в конце 70-х годов. Дожило их не очень много - они либо умирали от перелома провода у вилки, либо плавились от плохих розеток, либо плавились изнутри из-за плохо сделанного контакта, не все из них сохранились в аутентичном состоянии - часто встречал обрезанные под розетки с заземлением. Внизу - видимо, более ранняя. Выпускали их либо кабельные завода, либо предприятия общества инвалидов (ВОС, ВОГ), иногда заводы электротехнических изделий.

Ещё варианты неразборной вилки.

Бобруйское УПП БелТИЗ

Контурная неразборная вилка на 6 А с контактами 4 мм, аналогичная CEE 7/17. Выпущена заводом Кавказкабель. Хотя розеток типа Schuko в СССР было очень мало в быту, провода с такими вилками мне регулярно попадаются на устройствах по крайней мере с 1981 года выпуска.

Вилка, аналогичная Europlug, выпущенная в конце 80-х годов. Такие появились где-то в середине 80-х годов, использовались, например, на магнитофонах, настольных лампах.

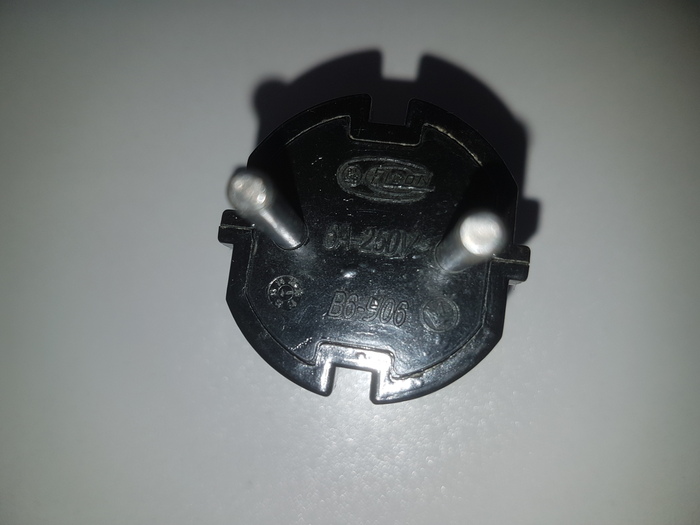

Современная вилка марки Elcon из карболита. Состоит из трёх частей, форма вилки неудобная - слишком гладкая, пальцы соскальзывают при вытаскивании, хлипкая - у меня при сборке на проводе такая треснула, контакты стальные оцинкованные. Модель В6-У06.

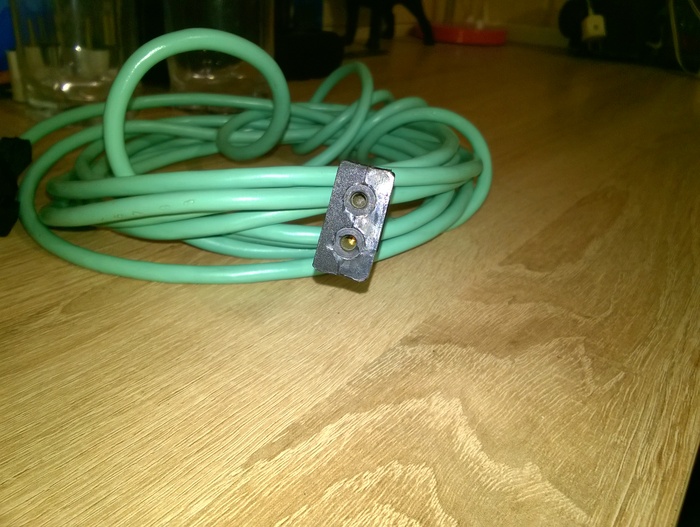

Шнур со странной вилкой, совместимой с Schuko, но нетипичной формы и странным маленьким неразборным же разъёмом. Найден на барахолке. Похоже на ГДР, но на самом проводе была маркировка "К6789" - как выяснилось - К67 - код Кавказкабеля, а 89 - год выпуска, а значит, это СССР. На вилке и разъёме нет никаких надписей.

Кто знает, от чего такой шнур и разъём?

И снова здравствуйте! Теперь я покажу электрические вилки разных периодов СССР и постсоветского времени. Начну с самой ранней и редкой - проходной вилки из 50-х или даже ранее. Такая вилка имеет разрезные штырь под не подпружиненные розетки и имеет сверху гнёзда для подключения ещё одной вилки. Вилки без заземления, на 6 А.

Гнёзда сверху

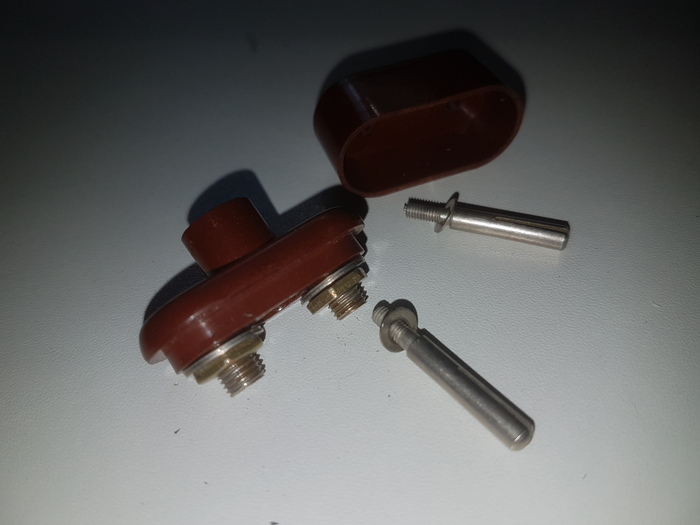

Следующий тип вилок - уже с цельными штырями, особой конструкции - провод зажимается частями корпуса, что не очень хорошо, так как тонкие провода зажимались плохо. 50-60 годы. В основном их делали на заводе Карболит Кемерово

Конструкция

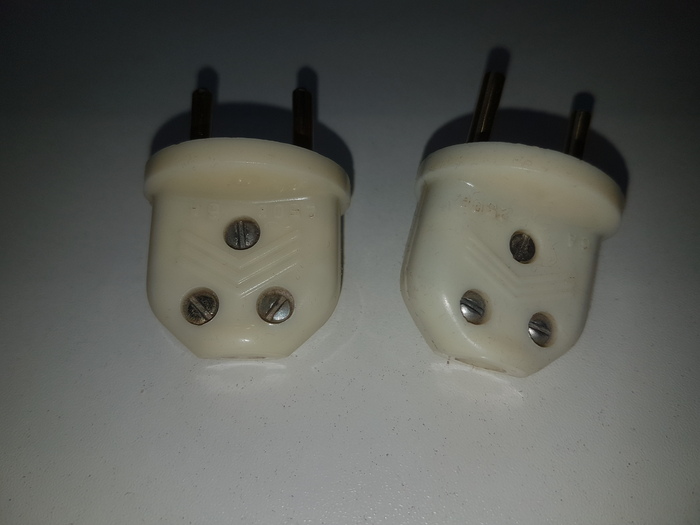

Потом (в конце 50-х - начале 60-х) появились вилки, у которых корпус состоит из двух половинок и имеет зажим провода в виде пластинки на двух винтах. Здесь винты закручиваются в тело корпуса, потом уже стали делать отверстия под винты, а сами винты стали заворачиваться в тело прижимной пластинки снаружи вилки.

В начале 60-х также появились вилки с вводом провода сбоку, сам провод зажимался с помощью четырёх приливов разной высоты у крышки. В конце 60-х - начале 70-х такие вилки встречались уже массово.

Во второй половине 70-х корпус у таких вилок стали делать выше, что сделало вставку и извлечение вилок из розеток более удобным.

В конце 60-х появились вилки, у которых прижимная пластинка для провода затягивается не изнутри, а снаружи вилки, а сами винты закручиваются в пластинку из металла. Это несколько повысило удобство и надёжность монтажа (винтики могли сорвать резьбу в карболитовом корпусе).

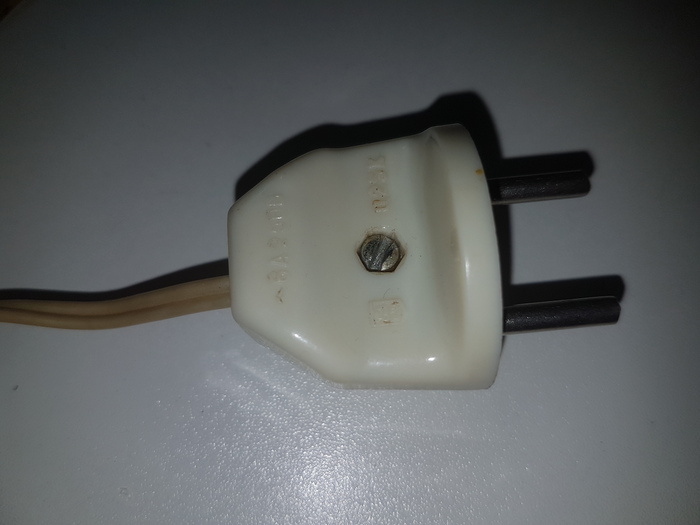

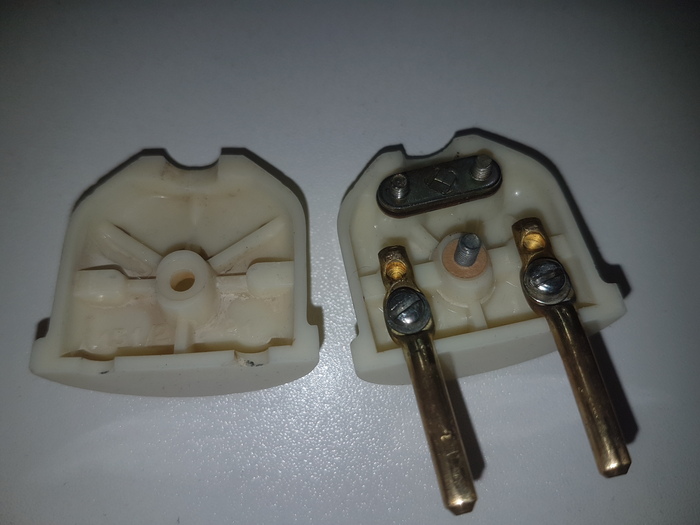

В конце 70-х годов конструкцию вилки на некоторых заводах упростили - они стали собираться из двух одинаковых половинок, а провод зажимался в конструкции из двух пластинок с винтами, крепившейся к вилке через картонную прокладку, надетую на винт корпуса вилки. Конструкция неудобна для сборки - штырьки плохо садятся. Снаружи у этой модели виден только один винт - для сборки корпуса.

Иногда встречались импортные вилки - на фото польская вилка, несильно отличающаяся от советской.

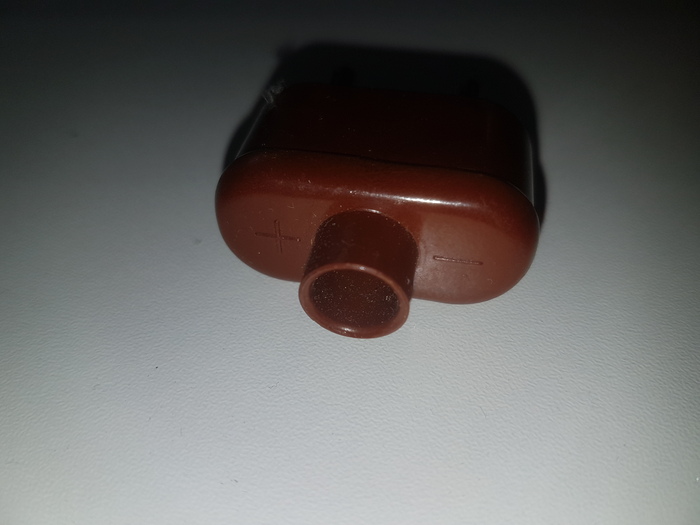

В какое-то время и в каких-то местах (вроде бы в военных городках с 70-х) были распространены вот такие коричневые карболитовые вилки с разрезными штырями, как у старинных вилок. У них сверху стояли знаки "+" и "-", хотя они не были поляризованы и легко входили в бытовые розетки. Вилки эти небезопасны - легко коснуться контактов под напряжением при извлечении вилки из розетки. В основном эти вилки датированы 70-80 годами. Данная вилка 1988 года.

В конце 90-х появились вот такие пластиковые (не карболит) вилки, как правило белорусские, по конструкции сходные с советскими, но совместимые с розетками Schuko. Часто зажим провода был сделан из пластика, а не металла. Они встречаются в продаже и сейчас.

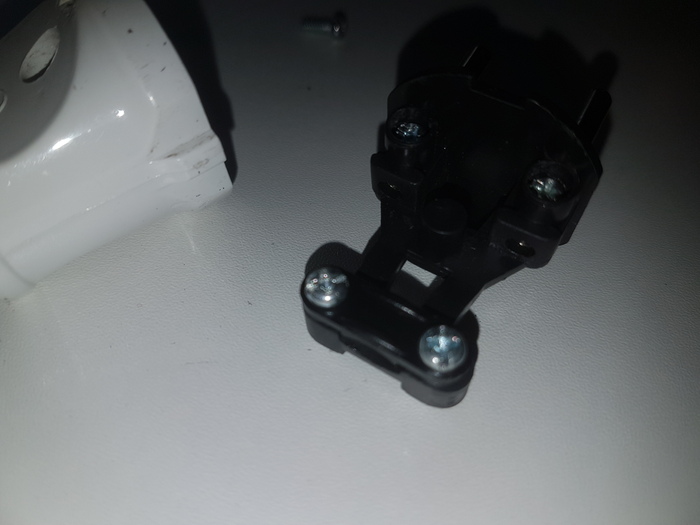

А потом пошли импортные вилки, где провод нужно не скручивать колечком и лудить, а обжимать наконечником, так как он зажимался концом винта внутри терминала (или как называется такая клемма) штырька. Но часто из-за отсутствия нужного инструмента лудят кончик провода, что приводит к ненадёжному контакту и оплавлению вилки. Это Makel из 2000-х или позже.

Вывод - советские вилки лучше некоторых современных, но не всякие. И надо учесть, что и советские, и многие современные разборные вилки без заземления рассчитаны только на 6 А и имеют штыри диаметром 4 мм. Штыри 4,8 мм имеют в основном вилки с заземлением, которые нет смысла ставить на провода без заземления. Кстати, кто-нибудь встречал разборные вилки без заземления на 10-16 А с толстыми контактами? Мне такая попалась - новая белорусская модель В16-007 (производитель - некий ЛПВ или ЛГВ), внешне сходная с Makel, но провода внутри зажимаются как в советских вилках.
