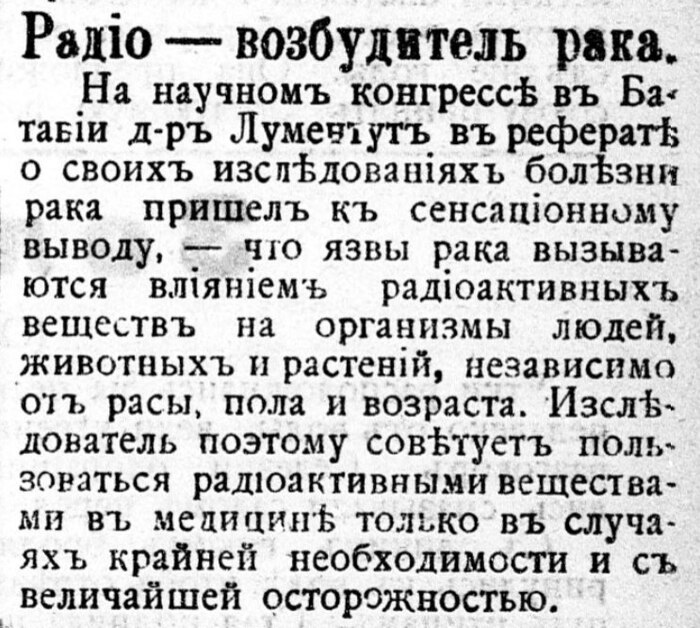

Радио — возбудитель рака.
На научном конгрессе в Батавии д-р Лументут в реферате о своих исследованиях болезни рака пришел к сенсационному выводу, — что язвы рака вызываются влиянием радиоактивных веществ на организмы людей, животных и растений, независимо от расы, пола и возраста. Исследователь поэтому советует пользоваться радиоактивными веществами в медицине только в случаях крайней необходимости и с величайшей осторожностью.

1926 год.

Источник: https://t.me/centennial_emigration

Есть у меня знакомый. Радиолюбитель. Придумывает связки оборудования. Видосы снимает. Канал у него очень популярный. Разрешил мне его статью перепечатать. Самому, говорит, некогда.

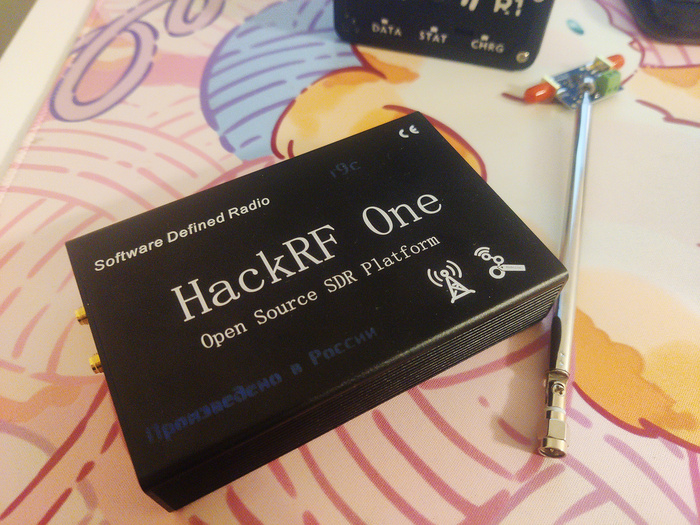

Всем привет! Меня зовут Александр, позывной R4AAM, автор проекта RAZA. Пару недель назад мне пришла посылка, нашел HackRF One, российская сборка, российское производство и МШУ до кучи (вон та фитюлька, в правом верхнем углу).
Про HackRF слышали многие, но в живую с ним мало кто из блогеров работал. Был интерес не просто посмотреть, а именно пощупать, запустить в разных конфигурациях и понять: насколько это готовый инструмент, а насколько – «конструктор для тех, кто уже в теме».
С меня – честный обзор. Я показываю, что могу сделать с этим устройством, рекомендации отправил производителю.

РАСПАКОВКА И ПЕРВЫЙ ВЗГЛЯД: ЧТО СРАЗУ БРОСИЛОСЬ В ГЛАЗА
Коробка пришла. Внутри – сама плата и МШУ (малошумящий усилитель – антенный фильтр). Всё выглядит добротно: текстолит не хлипкий, разъемы не шатаются. Но уже на этапе подключения полезла первая «неожиданность».

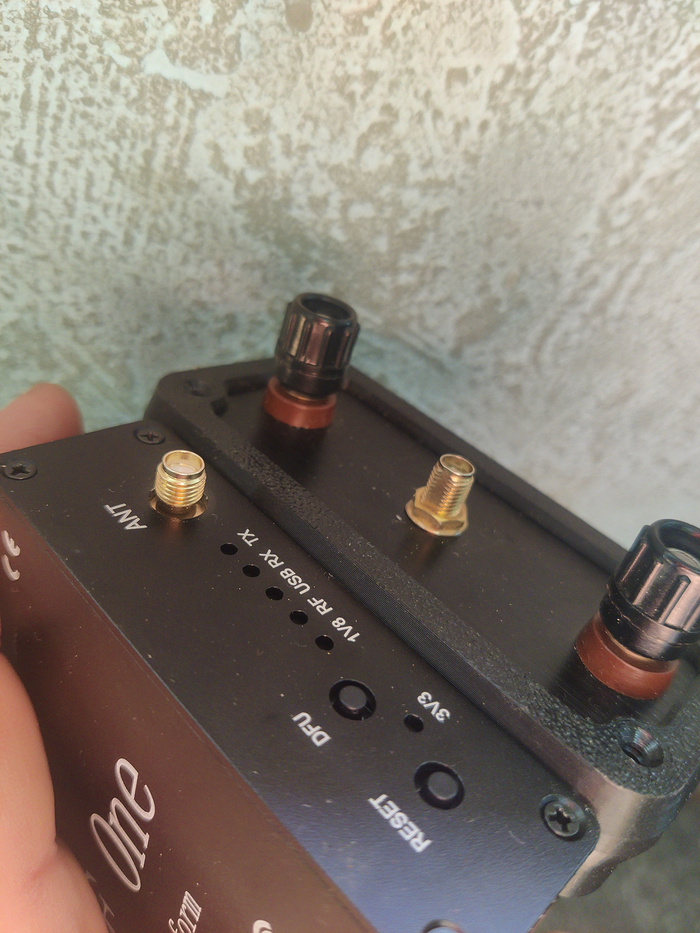

Разъемы короткие. Плата рассчитана на подключение внешней антенны через SMA. Но если вы попытаетесь прикрутить кабель – разъем просто не закрутится до конца, потому что не хватает длины резьбовой части. Я решил проблему снятием фиксирующей гайки, но это, согласитесь, не самое элегантное решение для продукта, который продается как готовый. В идеале – либо ставить разъемы с полной резьбой, либо делать «носик» подлиннее.
Потом я начал подключать питание. И тут тоже всё оказалось не так просто.

ЭКСПЕРИМЕНТ 1: ПОДКЛЮЧЕНИЕ К НОУТБУКУ. ВСЁ РАБОТАЕТ.
Проверил в SDR#. HackRF определился без проблем, запустился, начал принимать. На ноутбуке питание через USB стабильное, так что здесь вопросов не возникло. Запустил GQRX, работает. Далее уже GNU Radio и там все отлично, даже получилось смоделировать передатчик и передать на Quansheng короткий сигнал.

Потом попробовал на Raspberry Pi – та же история. Определился, работает, демонстрирует стабильный приём.

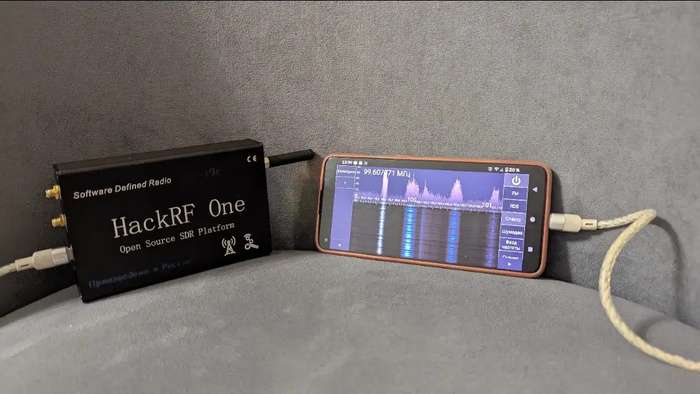

Но настоящая проверка началась, когда я попытался сделать то, что в первую очередь сделает обычный пользователь: подключить HackRF к телефону через OTG-кабель. Это, казалось бы, логичный шаг. Все ведь хотят получить портативный анализатор спектра, который умещается в кармане?
И вот здесь случилась вторая «неожиданность».

Питания с телефона не хватает. Нестабильно, вылетает, отключается. HackRF – довольно прожорливая штука, особенно если вы запускаете ресурсоемкие алгоритмы обработки. Мощности USB-порта телефона просто недостаточно.
Решение? Нужен внешний источник питания. Либо Y-кабель с подпиткой от пауэрбанка, либо отдельный стабилизированный блок. Но человеку, который купил плату впервые, это придется объяснять и включать это в комплект.
Добавлю, что в дальнейшем я попробовал использовать более короткий кабель и питания хватило! К тому же у самого HackRF есть разъем дополнительного питания, и если заранее туда подпитать, то при подключении смартфона он будет просто заряжаться. Но если сначала подключить смартфон, а потом дополнительное питание, то все работает идеально!

ЭКСПЕРИМЕНТ 2: АВТОНОМНАЯ СИСТЕМА НА БАЗЕ МАЛАХИТА R1
Вот это уже интересно.

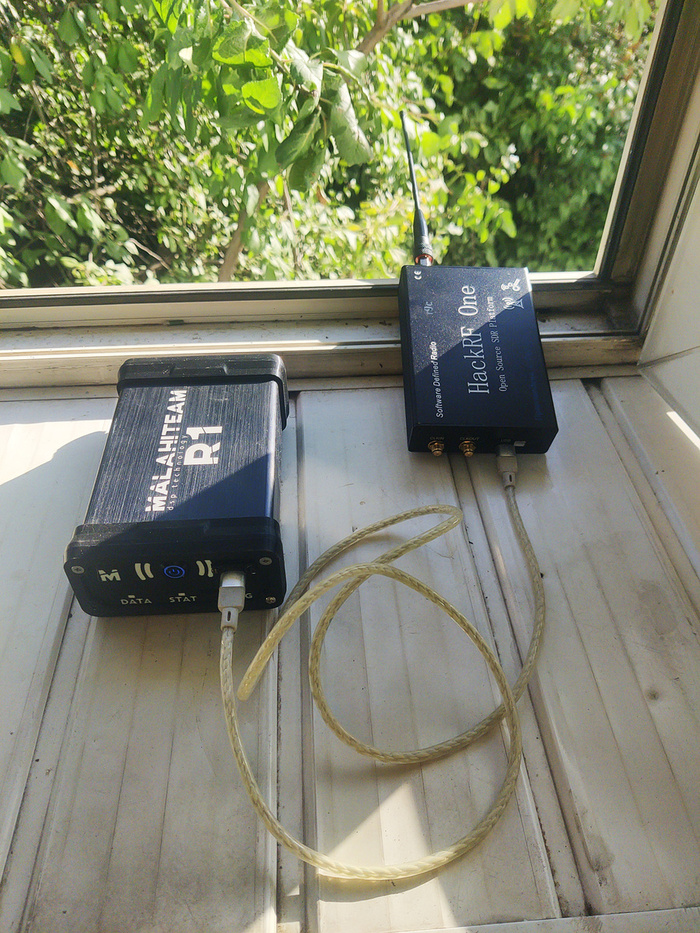

Я взял внешний SDR-приемник Малахит R1 и подключил HackRF к нему через USB. На выходе получилась система, которая использует HackRF как приемник и дает к нему доступ через браузер телефона. По сути – готовый автономный приемник с функциями анализатора.
Здесь HackRF раскрылся полноценно. Всё работало стабильно, без сбоев. На удивление качественно, но процессора Малахит R1 не хватало на полосу более 2 МГц. Буду ставить туда плату Radha Zero с более мощным процессором.

МОЙ ВЗГЛЯД: МШУ, ФЕРРИТЫ И «ЗАБОТА О ПОТРЕБИТЕЛЕ»

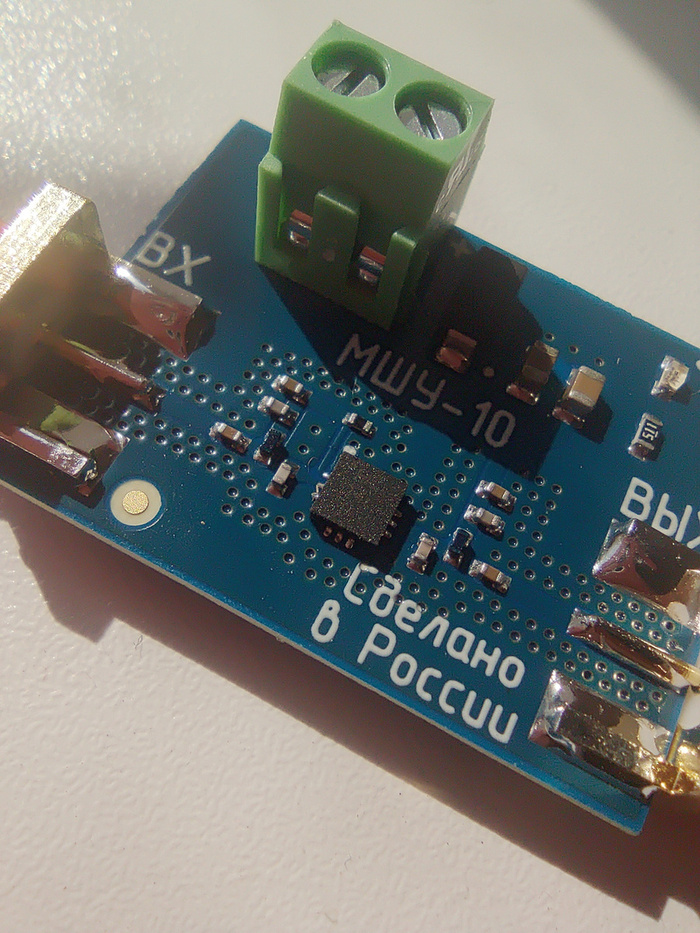

Запросил у техподдержки производителя информацию по МШУ: какая микросхема стоит, какой диапазон питания. Это важно, если ты планируешь использовать внешний усилитель и делать свою обвязку.

Мне ответили – 6 вольт. Я удивился, потому что у большинства микросхем диапазон питания шире. Но «ровно 6» – окей, будем делать стабилизированное питание. Если бы я не спросил, то пошел бы по пути проб и ошибок. Хорошо, что спросил. На сайте производителя даташит на всю продукцию есть. Но кто читает инструкции ДО возникновения проблемы?
И еще один момент: в комплекте с HackRF отсутствует кабель USB с ферритовыми фильтрами. Я говорю это не потому, что «мне не хватило». Это важно для тех, кто будет измерять шумы и спектры. Кабель с ферритом – это заявление производителя: «мы серьезно относимся к качеству сигнала». Без него любой измеренный уровень шума выглядит как проблема устройства, а не как проблема питания.

БОНУС-ТРЕК: ЗАЧЕМ ВООБЩЕ ВСЁ ЭТО?
Что показали эксперименты, как использовать HackRF? Дроны и военка – сами разберутся с профильным оборудованием.
Я сразу определился, что хочу показать гражданское применение.
Дать сценарии, чтобы рассказывать об оборудовании без оглядки на законы и ведомства.
Такие сценарии на самом деле есть:
– Анализ сигналов. Вокруг нас работает куча устройств – от дверных звонков до GSM-вышек.
– Изучение mesh-сетей. Всё, что работает на 433, 868 МГц, можно смотреть в реальном времени.
– Сборка радиолюбительского трансивера. HackRF – отличная платформа для тех, кто хочет сам собирать свой SDR-приемник, используя программу GNU Radio.
В общем, сфера применения – это только вопрос фантазии и знаний. И предлагать его как исследовательский инструмент – это честно.

ВМЕСТО ЗАКЛЮЧЕНИЯ: МОИ ВЫВОДЫ
HackRF One – это не «включил и работает на все 100». Это инженерный инструмент, для которого нужны руки и голова. Но, в отличие от многих других устройств, он реально работает. Плата стабильна, ПО поддерживается, драйверы есть под все основные платформы.
Однако есть куда расти:
Комплектация. Для радиолюбителей, собирающих оборудование самостоятельно, в комплект стоит добавить кабель с ферритом, телескопическую антенну и кабель для внешнего питания.
Разъемы. Сделать их с полной резьбой – это мелочь, но она снимает 80% вопросов на старте.
Документация. Адаптировать ее для пользователей – по МШУ, по питанию, по возможным сценариям. Не «книгу», а внятный PDF, где будет написано: «Это работает так, подключай сюда».
А я готов продолжать. Готов делать шортсы, стримы по российскому оборудованию.
Пока всё.

Кто хочет следить за процессом, подписывайтесь на канал RAZA – там я выкладываю все свои «эксперименты».
Вот еще пара опытов:

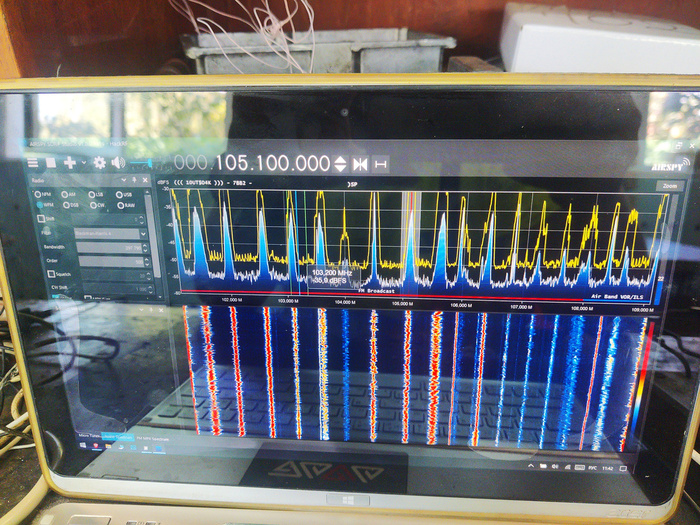

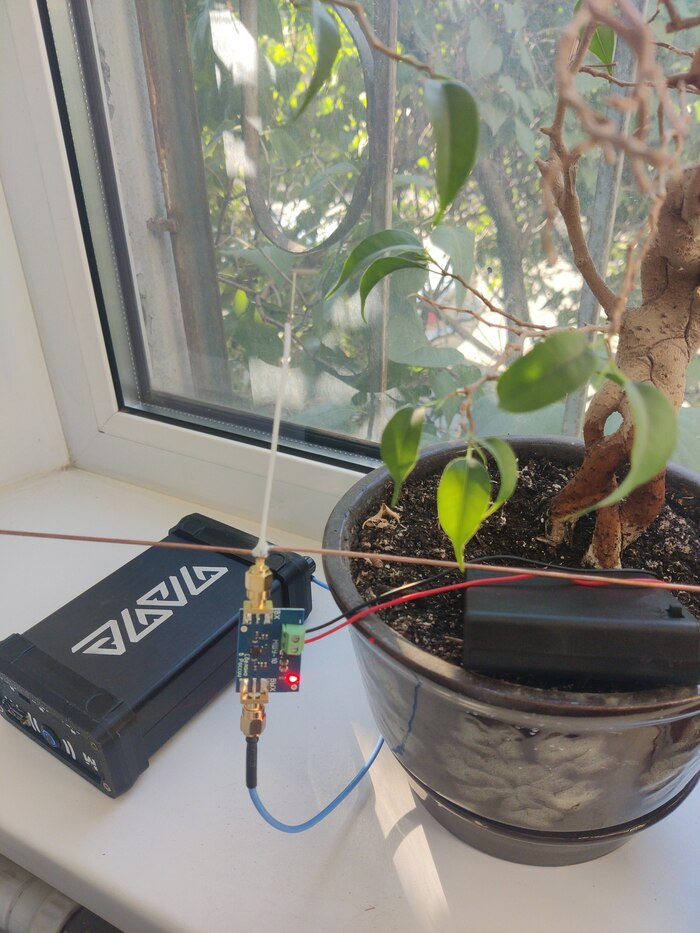

Какой чистый эфир и мощные сигналы! Это 1 этаж через решетки!

В то время я ходил в детский сад. На дворе был 1990 год.

Я ещё не понимал сложных слов, но уже видел: папа что-то смастерил, и из тишины в наушниках зазвучал голос и музыка. Не из магазинной коробки. А из того, что он собрал своими руками. Мой отец, который тогда был моложе меня сейчас. И был жив.

Сейчас я понимаю: для меня это не просто воспоминание. Это первый контакт с чудом.

Детекторный приёмник не самая эффективная, но гениальная вещь. Он не усиливает. В нём нет ни единой батарейки. Зато есть колебательный контур, который, пусть и с невысокой избирательностью, но работает как простейший фильтр: подавляет всё лишнее, оставляя только ту самую частоту. А дальше на пути сигнала встречается диод. Он срезает половину периода и вытаскивает звук из амплитудной модуляции. Самым простым и коротким путём. Но для такого простого приёмника обязательно нужны особенные наушники. Высокоомные. У нас были ТА-56М. Они пережили множество экспериментов, не только с таким приёмником. Потом я разобрал их на отдельные капсюли, один из которых использовался как микрофон. А после они и вовсе потерялись где-то много лет назад. Их звук я помню до сих пор.

Эта книга отца стала одной из любимых книг моего детства. Немного потрёпанная, она сохранилась до сих пор.

А пару лет назад почти случайно мне попались на барахолке точно такие же наушники. Та же модель, в отличном состоянии! Им больше пятидесяти лет, и они снова у меня.

Таких мощных АМ станций сейчас поблизости больше нет. Но я знаю, что осталось.

Остался сам процесс. Когда ты собираешь детекторный приёмник, ты собираешь не радио. Ты собираешь мост к тому прошлому. Даже если в настоящем эфире сигналы теперь слишком слабые для такого простейшего приёмника, я всё равно смогу услышать то, что слышал в детстве: как из меди катушки и кристалла диода рождается звук, голос, музыка.

Ведь это не про конкретные радиостанции и не про речь дикторов.

В детстве я принимал 500-киловаттную станцию, находясь не слишком далеко. Напряжённость поля была колоссальной: порядка единиц вольт на метр, если не больше. Приёмник работал даже без антенны. Достаточно было коснуться рукой, как я сам становился антенной, а батарея отопления землёй. Это была ближняя зона мощнейшего передатчика.

Я хочу попробовать создать ту же напряжённость поля, но в миниатюре. Напряжённость убывает с расстоянием. На частотах 200–500 кГц для громкого детекторного приёма нужно около 1 В/м. Чтобы на расстоянии одного-двух метров приёмник зазвучал, как тогда, нужен не просто генератор, а резонансная антенна ближнего поля. При этом мощность передатчика может быть совсем небольшой всего около 1 Вт. Такая схема не создаст значимой радиоволны, ведь нет антенны, хоть отдалённо сопоставимой с длиной волны. А значит, не будет и радиопомех. Только ближнее электрическое поле в пределах комнаты. Ведь я хочу попробовать не банальную индуктивную связь, как у беспроводной зарядки, а повторение детских экспериментов. Батарея отопления как земля, и наушник, который оживает от одного лишь касания антенного проводника рукой.

Останется придумать, на чём собрать мою модель радиоцентра "Микро Коминтерн": найти простую транзисторную схемку или на лампе. Пока не решил.
