Делаем тёплые ламповые часы с автоподстройкой времени⁠⁠

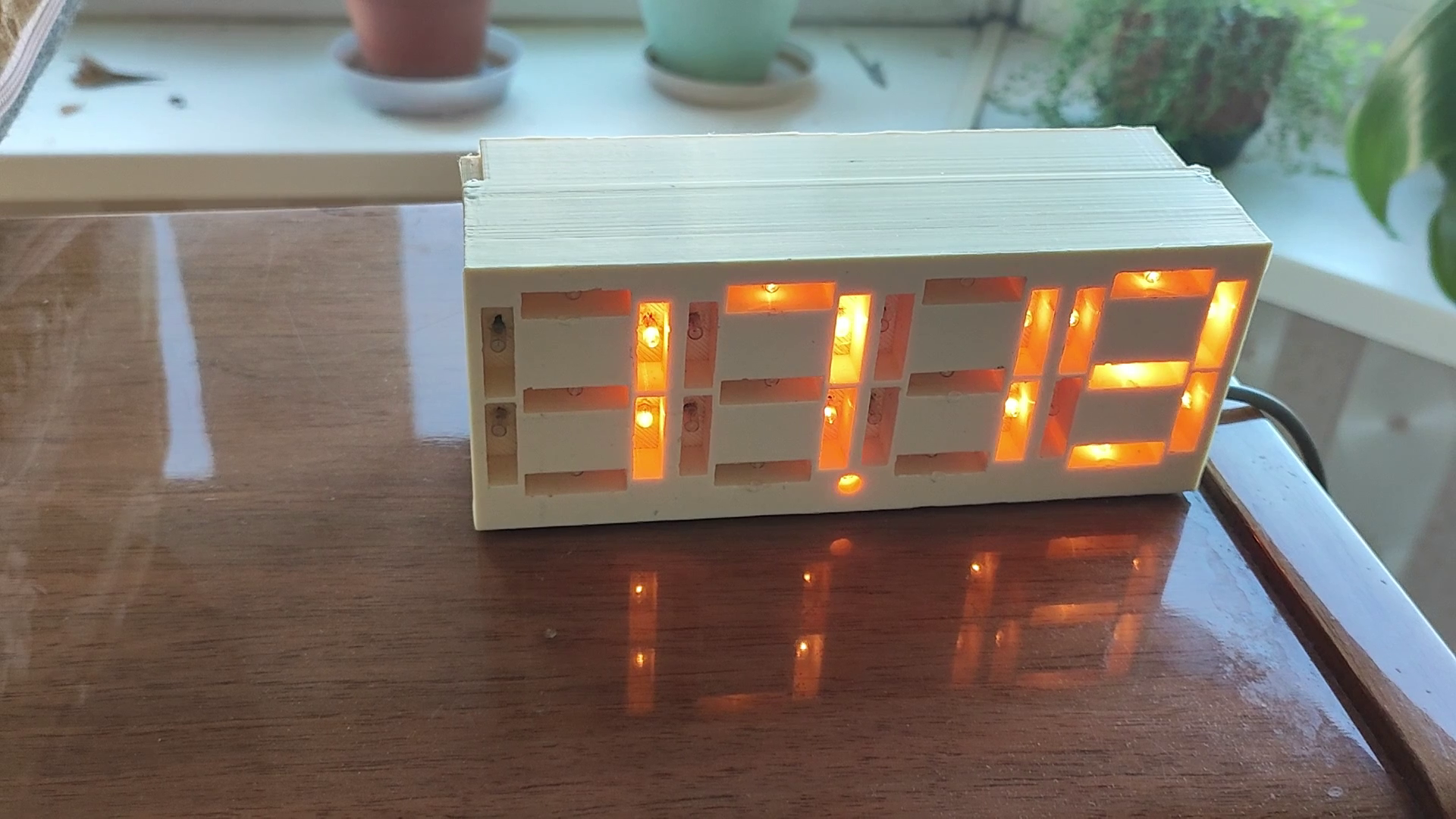

Привет, Пикабу! Давно у меня не было самоделок по-настоящему ламповых в прямом и переносном смысле :) Исправляем сей недочёт. Будем собирать вот такие вот часики с индикацией на микролампах и автоподстройкой времени по спутнику.

Приступим! Для начала нам понадобится корпус часов. Распечатаем его на 3Д принтере (пластиком PLA):

Дальше в корпус надо вплавить "бонки" для винтов. В качестве них у нас будут гайки M2x5:

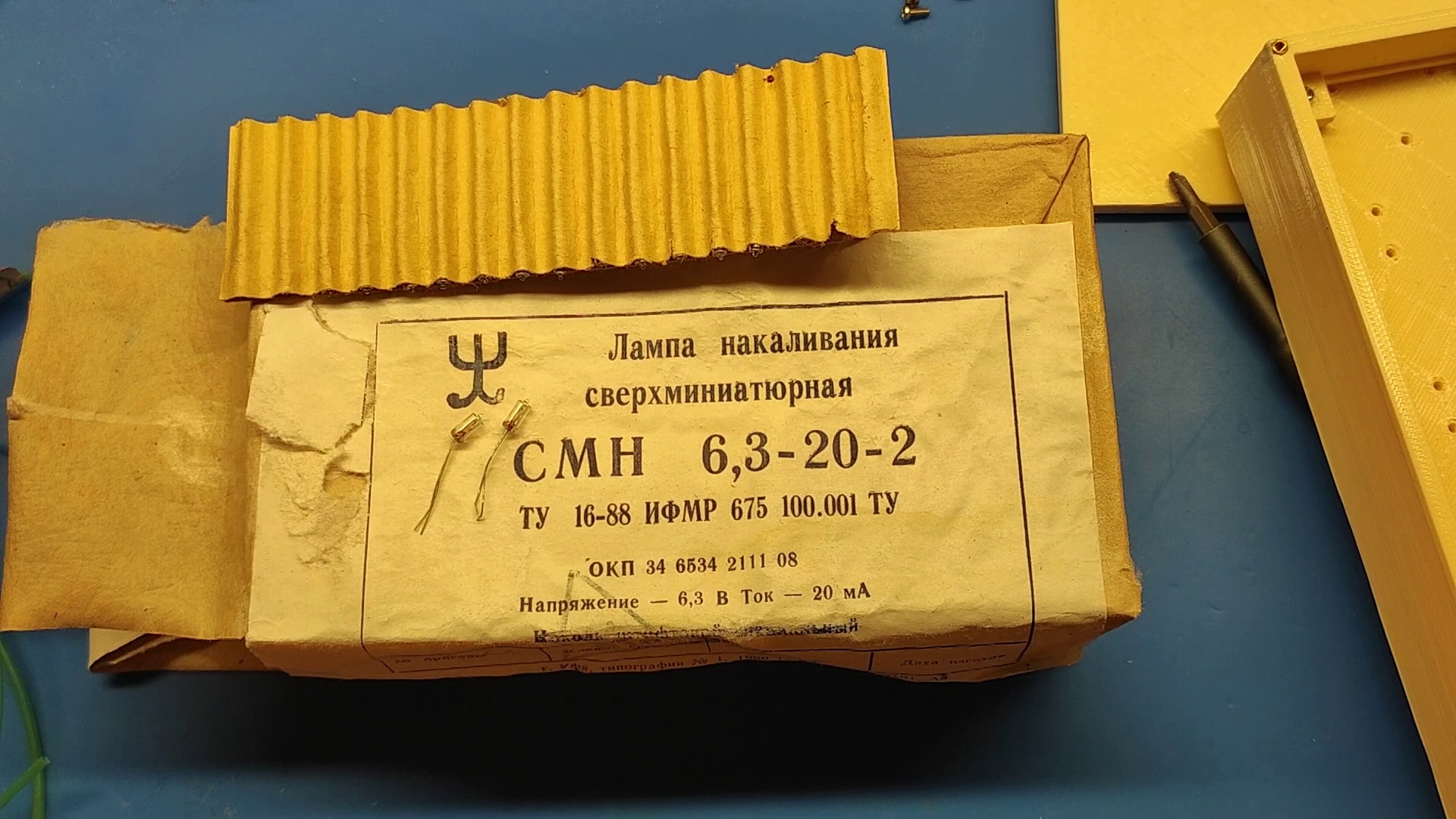

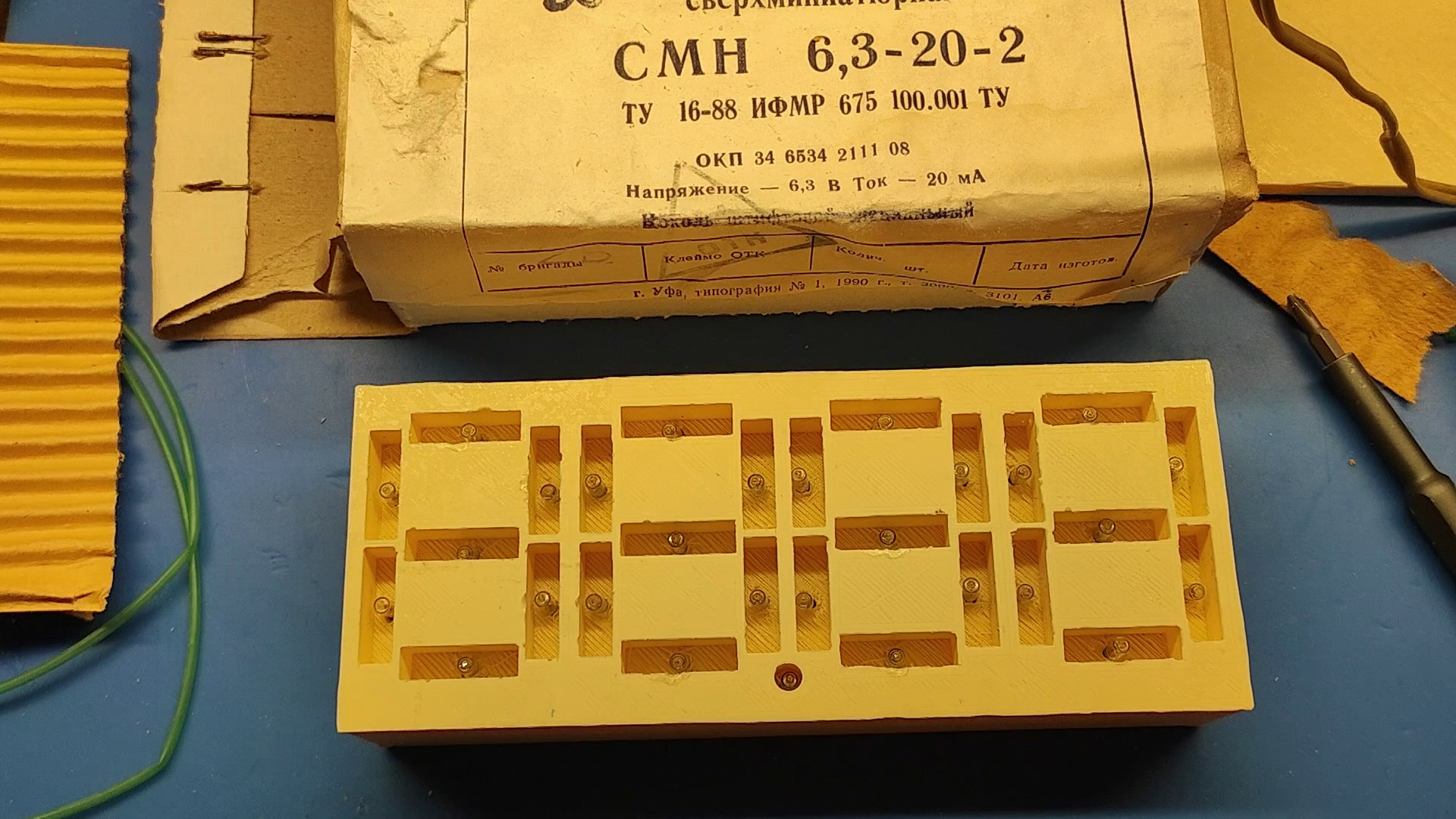

Далее берём 29 микролампочек СМН6,3-20-2 и усаживаем один из выводов каждой в термоусадку:

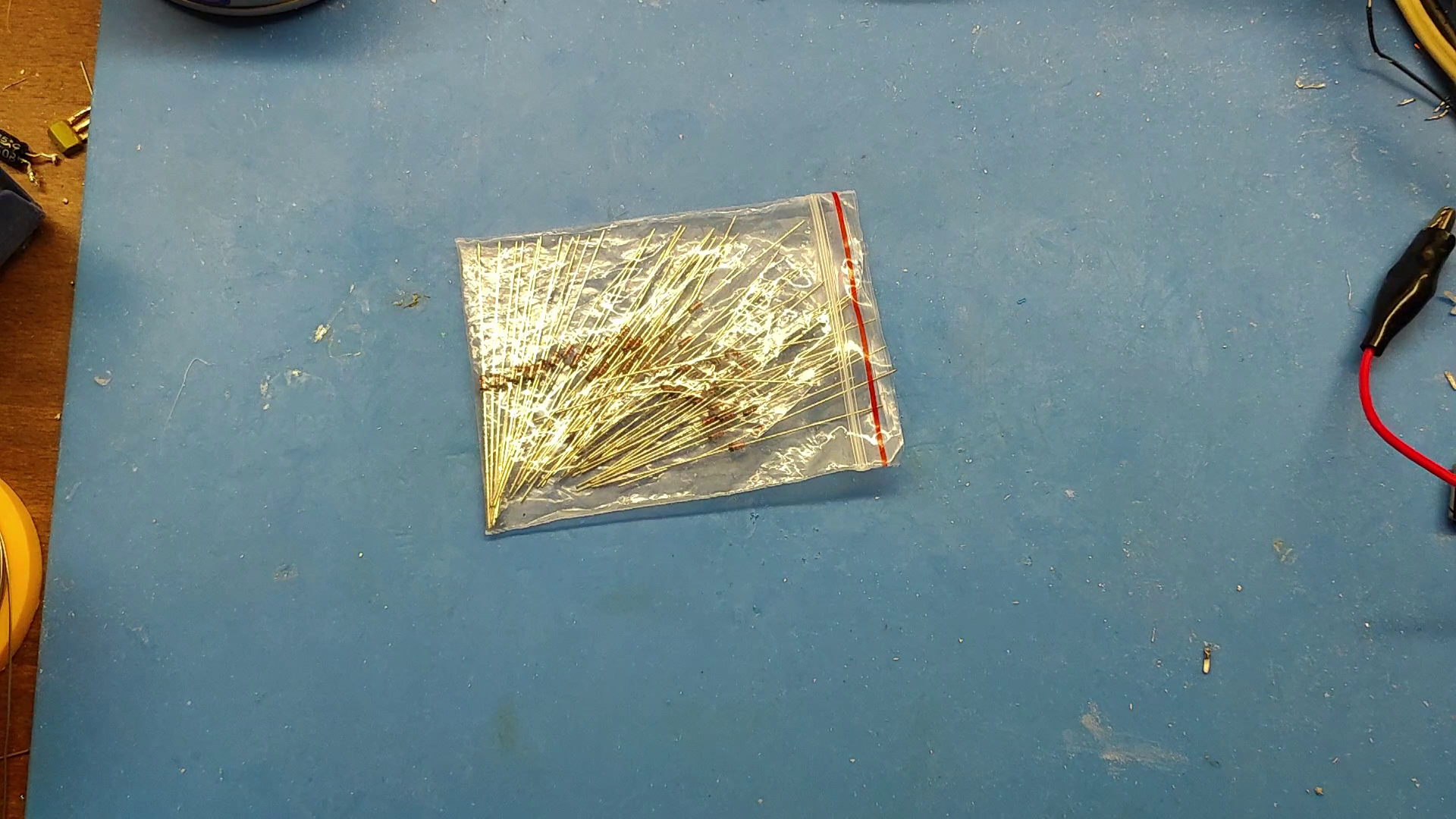

Далее берём 29 диодов и подключаем по диоду последовательно каждой лампе...

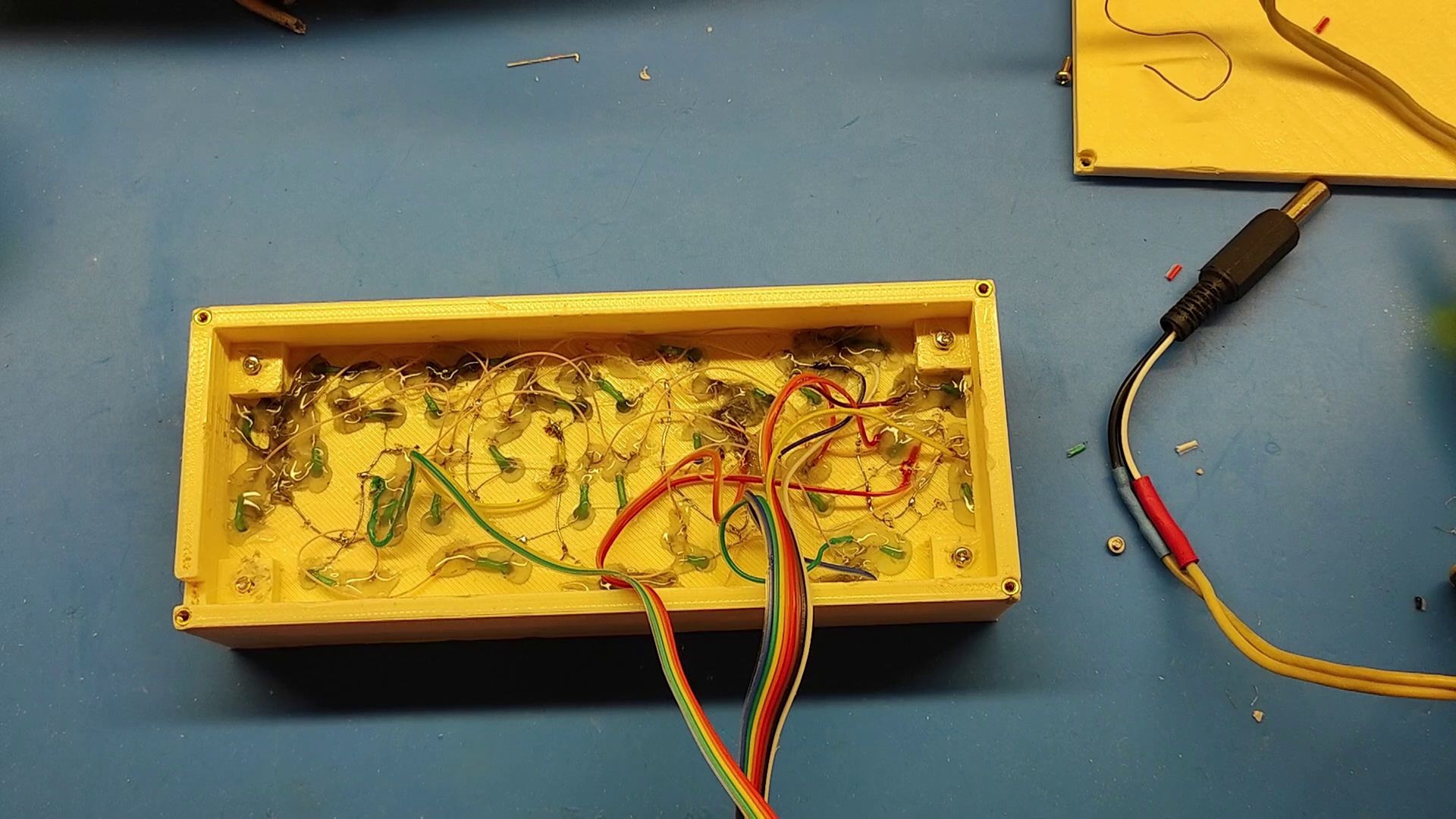

...и собираем все лампы в корпус в виде матрицы разряды-сегменты. Точка подключается ко второму разряду.

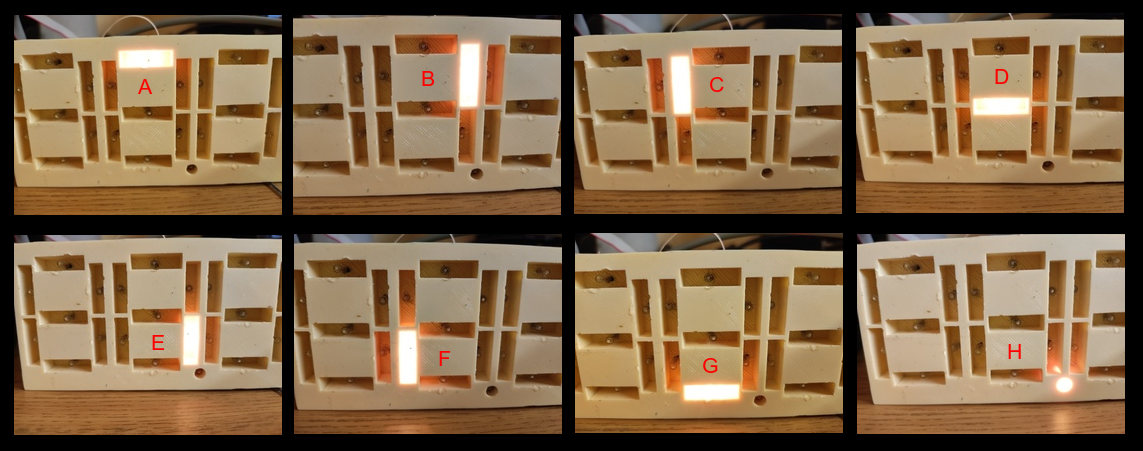

Нумерация сегментов следующая:

После сборки дисплея проверяем его от лабораторника:

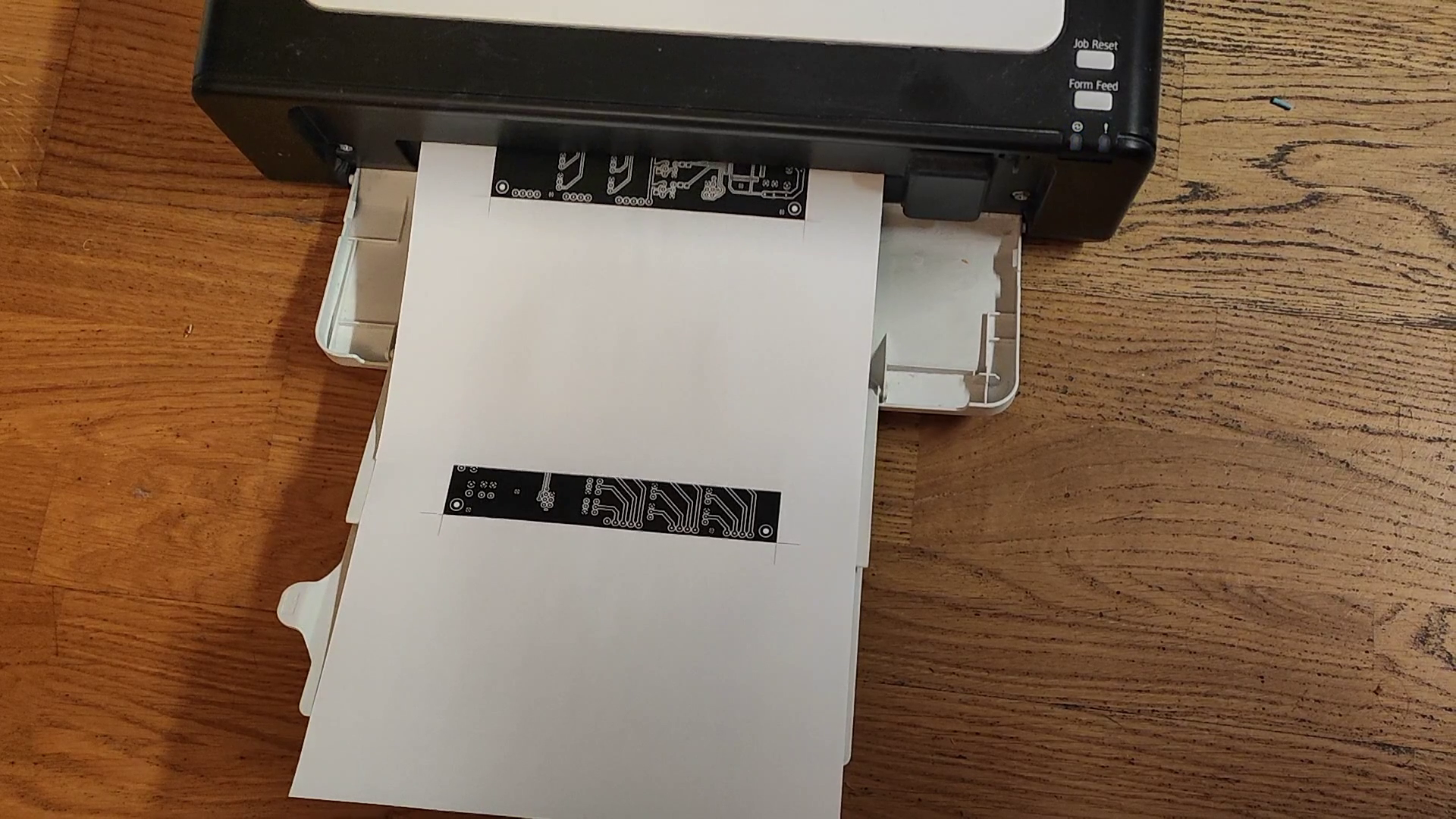

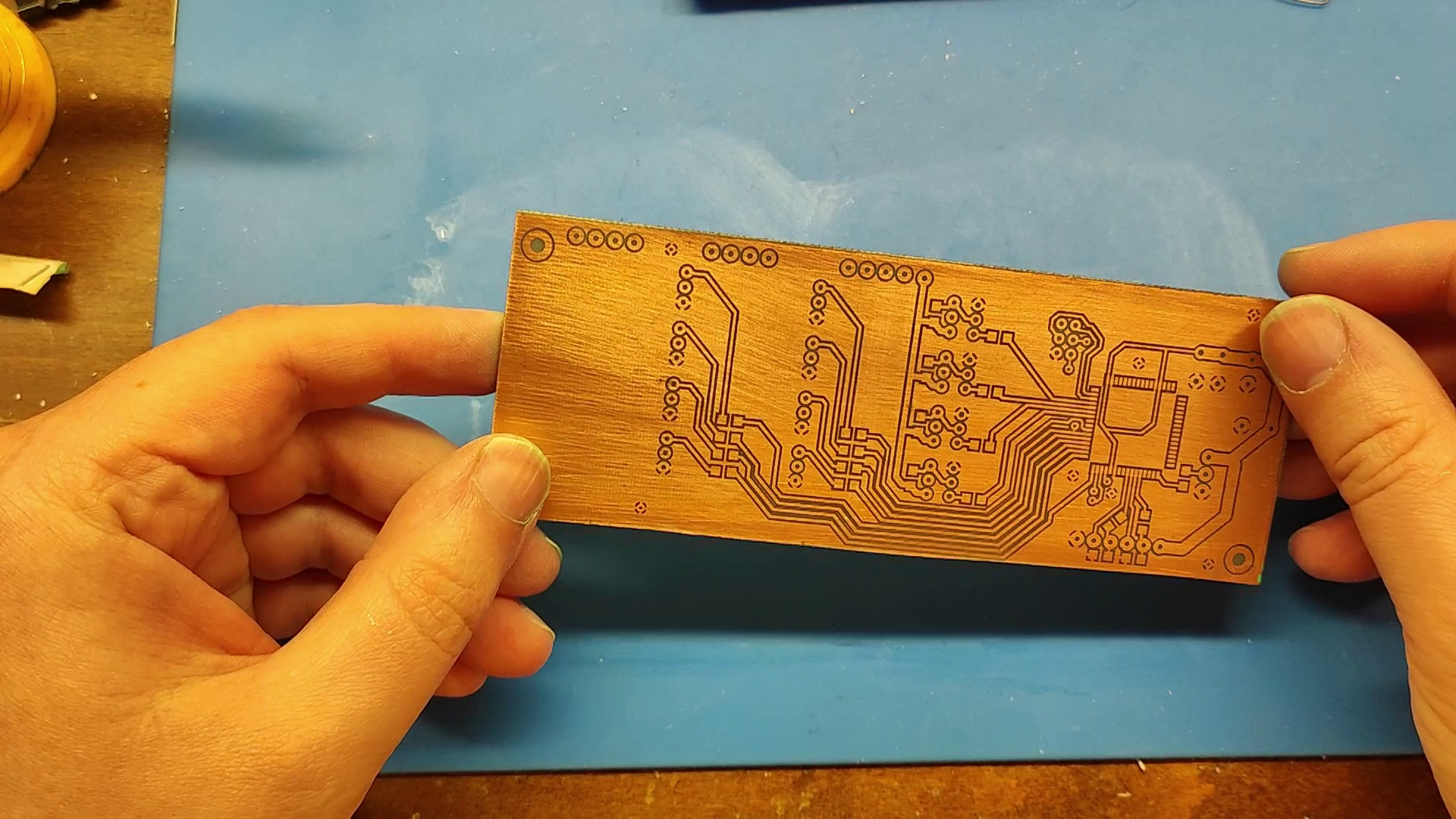

Все сегменты горят. Теперь приступаем к плате, делать её будем методом двухстороннего ЛУТа:

Готово. Собираем все элементы по схеме:

При этом перед установкой в схему настраиваем преобразователь напряжения на выход около 10В.

Теперь можно зашивать прошивку. Воспользуемся для этого ещё одной, весьма спорной (но милой) самоделкой:

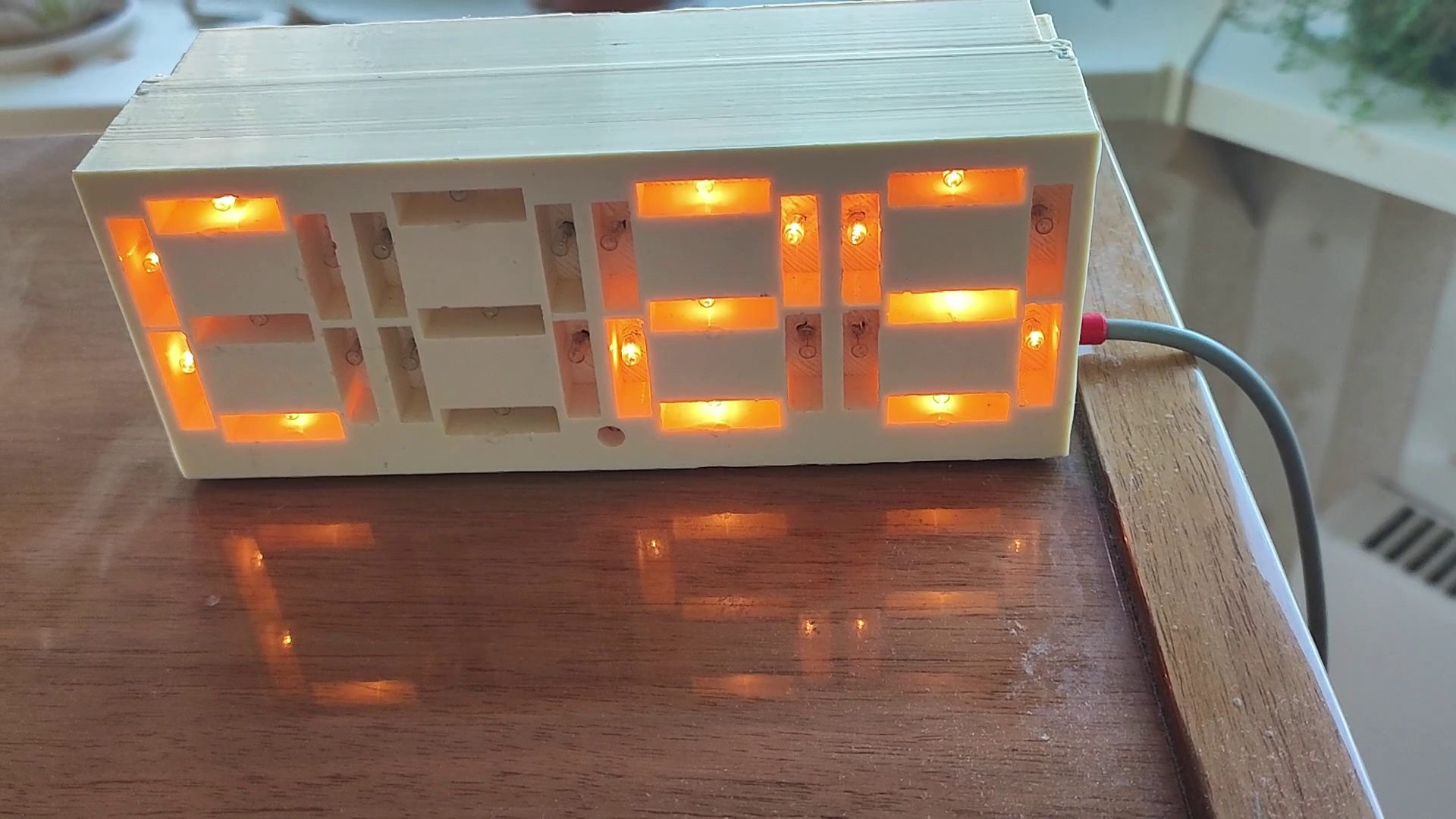

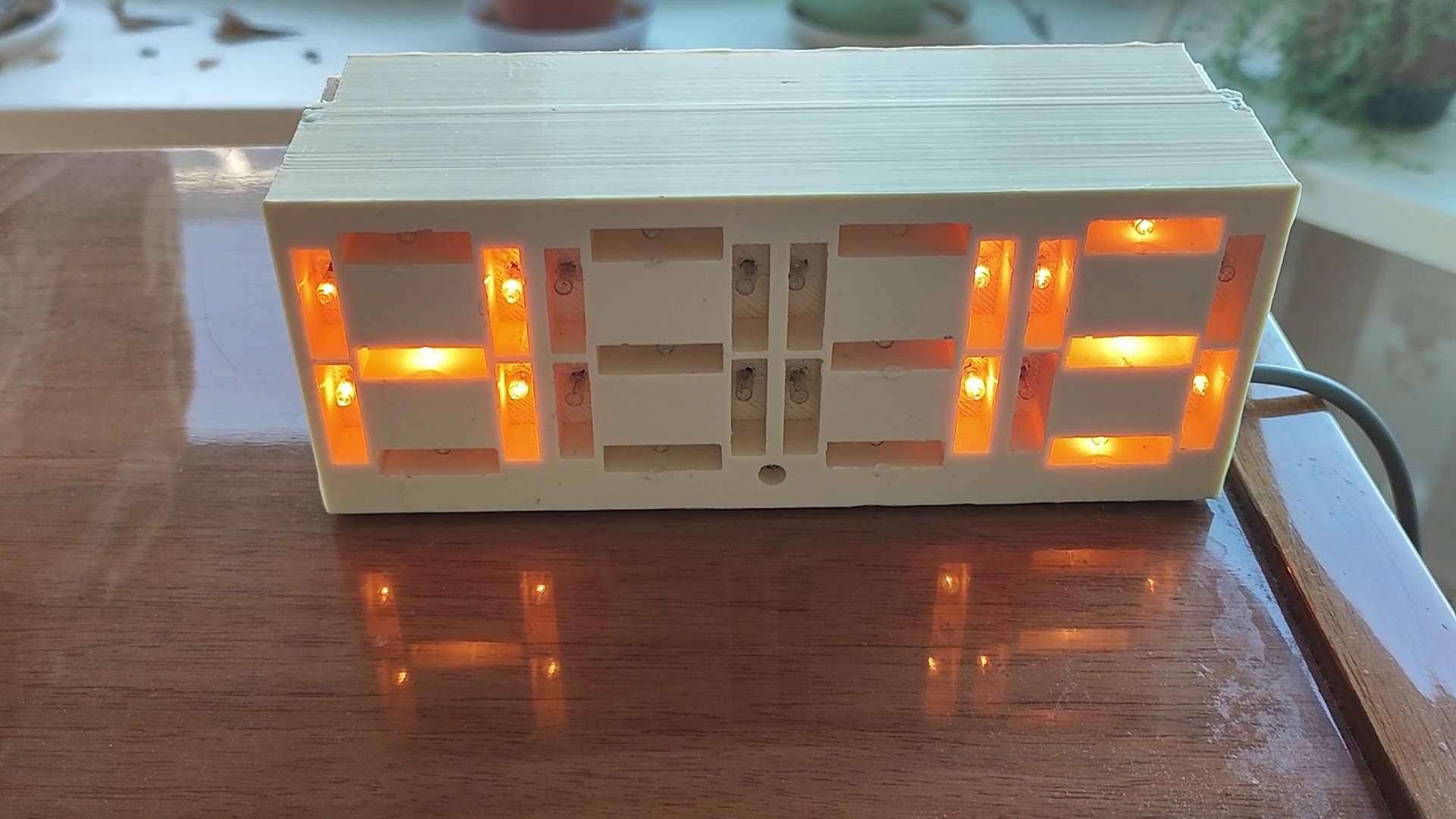

Ну и готовый результат (показывает последовательно время, температуру и влажность):

Пикабу диайвайный :)

P.S. видео-версия поста (и ссыль на файлы проекта): https://dzen.ru/video/watch/641733924bed8437fee8538d
