Новый щиток

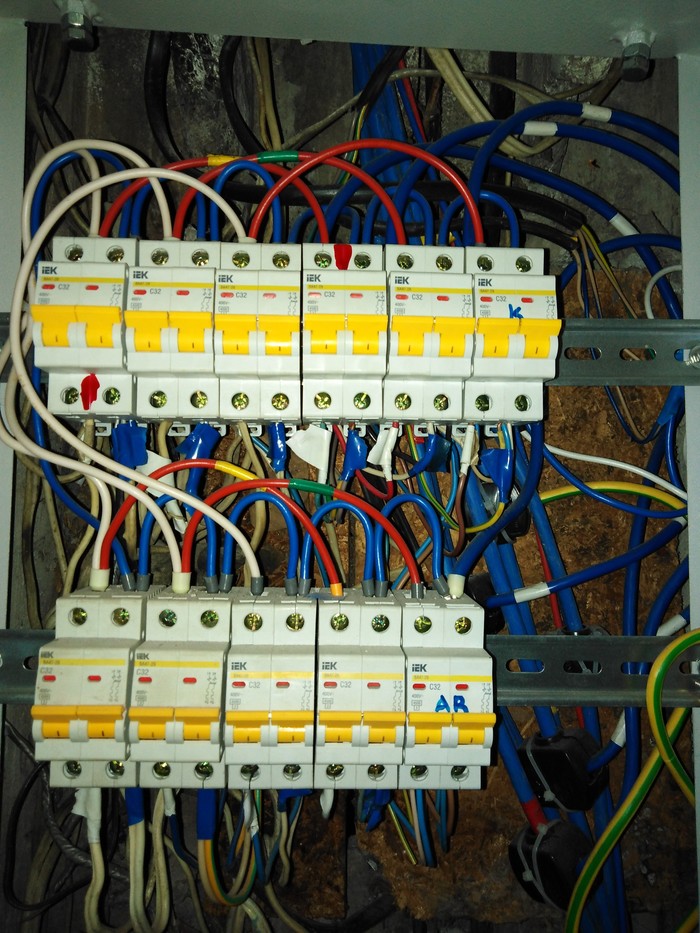

Присмотрелся повнимательнее к новому щиту этажному и немного опешил. На листочке набросал схемку, при снятии любой перемычки рабочего нуля, 380 В неплохо так будет распределяться между потребителями. Нумерация автоматов слева направо и сверху вниз.
Фаза А 4-1-7-10
Фаза В 5-2-8-11
Фаза С 6-3-9
Рабочий ноль N 11-10-9-8-7-1-2-3-4-5-6
Чем левее стоит номер вашего автомата в списке N, тем меньше вероятность попадания межфазного напряжения через потребителей соседних фаз. По счастливой случайности мой автомат оказался под номером 11. Про защиту проводок сечением 1.5 мм2 автоматами 32 А я уже молчу. Ну хотя бы наконечники есть на проводах.
Вот интересно есть ли смысл ставить реле защиты.
