Diptrace вопрос
Здравствуйте!
Прошу совета.
В рамках курсового проекта необходимо разработать печатный узел.
С разработкой все отлично, а вот с подготовкой КД запнулся.
Как из Diptrace перенести в Компас чертеж печатной платы?
Экспортирую в DFX, все открывает. Но кучей примитивов без границ.
Может быть есть метод не ручками все это переделывать, а автоматизированный?
Благодарю всех, кто откликнулся.
История про вал, топливо и упрямого инженера: как здравый смысл победил странное решение
Работали мы как-то над рабочим проектом одного стометрового судна. Технический проект разработала одна уважаемая контора. Логично было бы рабочий проект передать также этой конторе, но заказчик решил по-другому. Ну да ладно рассказать сегодня хотел про одну техническую задачку. Приносят мне как-то документ на согласование в котором представлена конструкция кормовой оконечности и скег (водонепроницаемая конструкция, предназначенная для защиты валопровода).
Ну в общем то он самый - скег.
Человек я любознательный и стало мне интересно чего же наша супер команда придумала вместе с заказчиком. По компоновке кормовой оконечности за кормовой переборкой в нос расположено машинное отделение. В корму топливная цистерна. Снизу приклеили скег. Возник у меня в голове вопрос, а как же проходит вал сквозь эту цистерну и получается так, что стенки трубы валопровода омываются топливом.

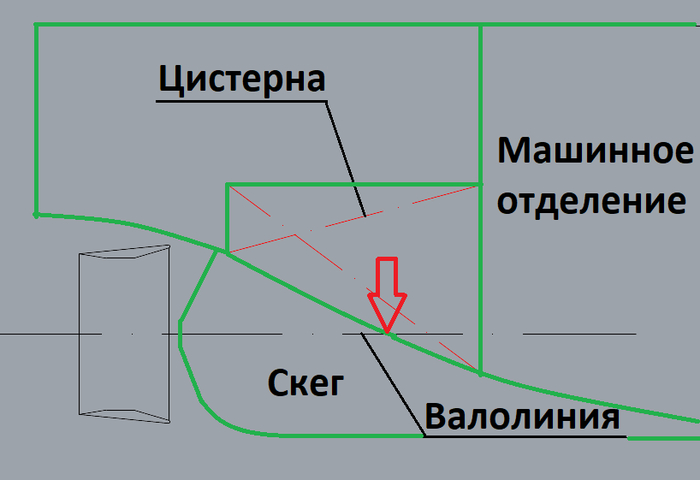

Типа так
Я, конечно, не претендую на интеллект академика, взял да спросил ребят, а что это за нафиг? В ответ невнятное мычание и ссылка на заказчика. Документ я вернул на доработку сказал разбирайтесь ребята. Позвонил заказчику и объяснил ему ситуацию. Мол как это так получается, что вал находится в топливе и как обеспечена герметичность корпуса от протечек этого самого топлива в воду. В ответ получил такое же невнятное бормотание и ссылку на общее расположение.
Раунд первый: «замазать соплями».
Спустя какое-то время приносят мне эскиз с техническим решением типа ставим полосу по кромке выреза, а щель между трубой вала и полосой замазываем соплями заделываем пластмассой.

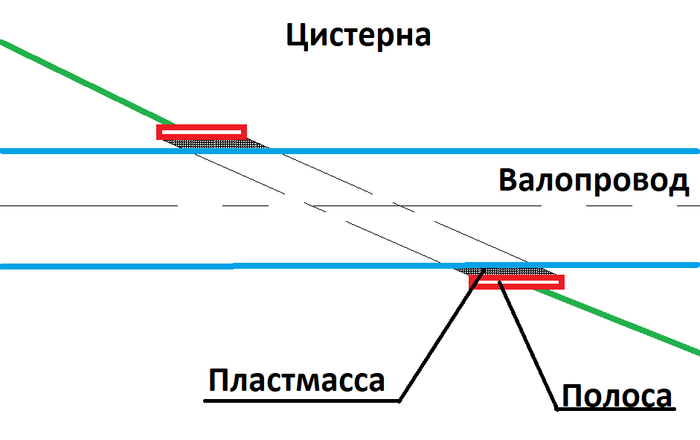

Пакли не хватает
Я спросил, как будет обеспечена герметичность, кто даст гарантию что пластмасса не потечёт спустя какое-то время и предложил приварить наружную обшивку к трубе вала. На что получил ответ, что тогда мы слетим с гарантии на трубу вала. Производитель валопровода запретил к ней привариваться в неположенных местах.
Раунд второй: проверка «волшебной» пластмассы
Снова пришлось пообщаться с заказчиком, тот предложил изучить технические условия на пластмассу. И проверить ее стойкость к топливу. Я ответил ну ок давай проверим. Присылай ТУ и погнали. Оказалось ТУ нет, пластмасса не выбрана. В ответ предложил выгородить шахту под трубу вала. Предложение мое не приняли типа нельзя уменьшать объем цистерны.
Финал: победа логики
Документ не согласовал, вопрос не решился. Прошло ещё немного времени. Звонит заказчик и говорит хорошо DM давай делать шахту.

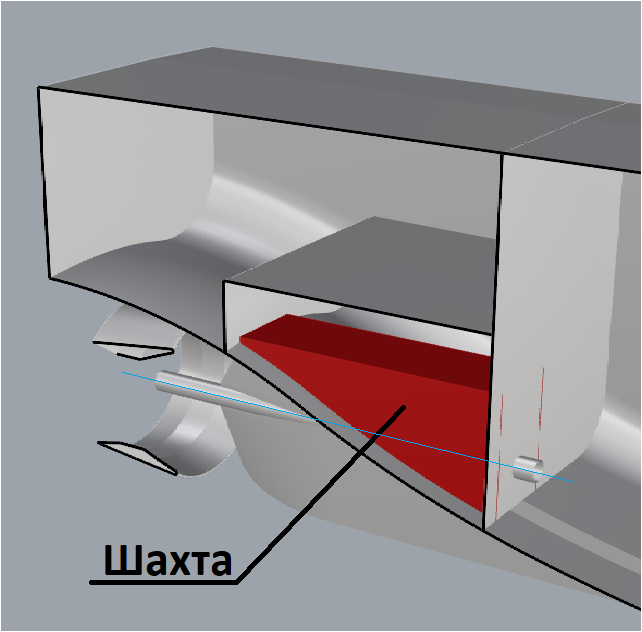

Шахту, конечно, сделали. Конструкция стала надежной, безопасной и логичной. А я еще раз убедился в простой истине: в проектировании часто самое простое и очевидное решение очень сложно принять. А чтобы его отстоять, иногда нужно проявить немного здорового упрямства и не бояться задавать «глупые» вопросы. Ведь если решение нельзя просто и ясно объяснить — возможно, оно и неверное.
Показать полностью
4
Ответ на пост «6 фраз заказчика. Что они на самом деле означают для исполнителя. Личный опыт»2
От юриста по стройке добавлю:
"Типовой адаптированный", "вписанный", "по единичке" проект это замануха на стадии контура строительства. Когда стройка показывает где-то там окончание, на объект тянутся перелетные птицы, которые будут принимать и эксплуатировать его.
И птицы эти, как правило, уже опытные, и заранее знают "узкие" места "экономных" проектов. Сходу - это пожарка. Нормы её проектирования меняются часто, и если объект сдаётся в эксплуатацию через КС-14 акт приёмочной комиссии с участим МЧС (что чуть чаще чем всегда) - начинается цирк с конями "как сдать несдаваемое", когда ту же пожарную сигнализацию запроектировали и сделали по одним нормативам, а приёмка будет вестись по свежим. Или еще более интересное - когда части лепят на оборудовании разных производителей, это типовая болезнь "слепленных по нитке" проектов.
И всё бы ничего, но когда "не принимают" - заказчик/генчик начинает юлить задом и искать крайнего. И переделка за свой счёт это наименьшее из зол, потому что комиссия может составить акт отказа в приёмке, и подрядос попадает на всю стоимость объекта + 400 тыс. руб. штрафа по ч. 4 ст. 7.30.2 КоАП РФ с перспективой прилипнуть по мошенничеству (если получили бюджетные деньги) по ст. 159 УК РФ.
Это на этапе приёмки. Не стоит сбрасывать со счетов "Йа художник - я так вижу" эксплуатанта. Эти перцы вообще могут на голубом глазу заявить что проект их не устраивает и эксплуатировать они его не будут. Мы так построили офис ФОП в одной из станиц, строго по проекту, посреди болота, на сваях. Муниципальный заказчик всё принял, всё подписал и полностью расплатился. Однако в уже принятый заком ОВОП приехал тип из районной больницы, который должен "налаживать и организовывать оказание медицинских услуг" и тупо отказался что-либо делать в этом "Титанике" (С).
Итого глава поселения ушел под суд (условка), а медпункт стоит новый, но от этого не менее заброшенный, и качает деньги из бюджета на сторожей и коммуналку, разбирательства идут уже 4й год, и подрядоса спасло исключительно то, что через ЕИС направлялась тонна переписки "ваш объект не соответствует требованиям, работы приостанавливаются" с ответами от заказчика "всё ништяк, мы с проектировщиком мамой клянемся что прокатит, требуем продолжения банкета работы".
Про "проект объект - аналог" могу долго писать, это цирк с конями. И всегда виноват будет тот, кто заливал фундаменты, клал кирпичи и плитку.
Показать полностью
6 фраз заказчика. Что они на самом деле означают для исполнителя. Личный опыт2
1. «Нам нужно просто посчитать каркас», «Нужно всего лишь переделать перекрытия», «Надо только немного подкорректировать по замечаниям экспертизы».
Что означает. Мы не считаем эту работу сложной и большой по объему, даже за работу не считаем. Соответственно, платить за нее много не собираемся, зачем платить за какую-то ерунду.
Вообще, слова «просто», «только», «всего лишь» - это почти всегда нивелирование, обесценивание. Понаблюдайте, как оборзевшие граждане проходят без очереди в поликлинике: «мне только спросить», «я всего лишь на минуту».
2. «Мы обязательно заплатим».
Что означает. Отстаньте от нас, наконец! Неужели не понятно, денег нет и не будет! Кстати, пора Вас в ЧС добавить.
Странно, но слово «обязательно» в разговоре имеет прямо противоположный смысл. Это я поняла еще давно, будучи девушкой в поиске, сидя на сайтах знакомств. Если парень писал, что обязательно позвонит/обязательно встретимся/сходим в кафе, это означало только одно – ни-ког-да. Позже профессиональная сфера лишь подтвердила этот тезис.
3. «У нас бюджетный объект».
Что означает. 70% стоимости руководство планирует положить себе в карман, а исполнитель должен быть благодарен уже за то, что ему соизволили дать работу, ну и опыт на интересном объекте. А за что там платить, в самом деле? За то, что сидят за столом и картинки рисуют?
4. «Исполнители, с которыми мы работаем уже давно и плодотворно, запросили за эту работу Х (здесь обычно пишется стоимость тарелки супа) рублей».
Что означает. Сейчас мы находимся в активном поиске лоха, готового выполнить сложный и значительный объем работ по цене тарелки супа. А то, что Вы лох, будет понятно сразу, если поверите этой сказке и согласитесь, чтобы не упустить работу.
Включайте критическое мышление. Почему тогда заказчик не обратился к этим супер исполнителям? Спросите у заказчика, кто эти волшебники, вдруг Вам самим когда-нибудь пригодятся. Заметьте, нормальный заказчик, если его не устроит Ваша цена, прямо об этом скажет, предложит уменьшить цену, но не будет отчитываться и рассказывать сказки венского леса.
5. «Это непрофессионально», «Налицо непрофессионализм», «Профессионалы так не отвечают».
Что означает. Вы хорошо выполнили свою работу и произвели на нас впечатление простого и доброго человека, поэтому даем Вам «паровозом» еще парочку заданий, которые не предусматривались договором. Бесплатно, конечно. Не согласны? А мы надавим на больное место любого инженера и согласитесь как миленький! Мы давно с Вами, инженерами, общаемся и прекрасно знаем, что сомнение в своих профессиональных компетенциях вы переживаете очень тяжело.
- Но бывает и так, что исполнители действительно плохо работают! – слышу я хор голосов читателей.
Когда исполнитель плохо работает, дорогие мои, тогда ему обычно выставляются замечания – экспертизы, заказчика, ПТО, или его вообще снимают с объекта. Но бьют людей именно по больным местам всегда с целью получить выгоду!
6. «У нас есть уже готовый проект садика/школы/поликлиники. Нужно немного его подкорректировать в соответствии с современными нормами».
Что означает. Мы где-то стырили проект. Смотреть его нет времени. Надеемся, что кто-то на это поведется и снизит цену, раз этак в двое-трое. Проект-то готов уже!
Хочется процитировать Цветаеву: «О! Сколько их упало в эту бездну!» Коллеги, работать по чужим проектам гораздо хуже, чем по своим. Кроме того, заказчика в готовом проекте может не устроить буквально все, и не удивляйтесь, что фактически придется делать проект заново. А уж спросят с вас по полной, будьте уверены, и никто даже не вспомнит, что изначально разговор шел всего лишь о небольшой корректировке готового проекта. Исключение составляют проекты, включенные в единый госреестр проектной документации. Но и в данном случае, не забудьте прописать в договоре, что исключительно привязываете, то есть делаете только фундамент и входные группы, и никак иначе.
В заключение хочу посоветовать. Когда слышите вышеперечисленные подобные фразы – ушки на макушку, а то и ноги в руки.
Личный опыт читателей в комментариях приветствуется!
Показать полностью
Продолжение поста «Как я сыну учебную зону собирал»4
К посту последовало много комментариев, были споры, и мне кажется одному читателю я нахамил (не хотел без обид).
Возникли вопросы о неудобствах проектирования, сборки и эксплуатации данного изделия. Решил еще дописать
в sketchup выглядело все так
Делал в этой программе, так как это был самый доступный и понятный софт, что смог быстро подобрать. Не знаю под какие задачи заточен sketchup, но мне помог. Вчера скачал Базис, купил 3 часа по 110 рублей, а сегодня получил на него бесплатный доступ на 14 дней, нарисовал пару корпусов по запросу от одного из читателей и пока застрял на библиотеках и т.д.. Все таки мебель это не очень мое), использую свободное время по максимуму короче. Его у нас хватает, сейчас морозы, в школах актировки, на работе перерыв между проектами.
Многие фото сняты с увеличенной панорамой, оттуда и некоторые искажения
Вот так это выглядело когда приехало
Здесь процесс и некоторые используемые инструменты
Кондукторами не пользовался, все отверстия размечал и сверлил при сборке.
Все фасады сделано из такого же корпусного мдф 16мм, но с кромкой 2мм толщиной.
Фурнитуру использовал ту, которую нашел в наличии, выбирал по рекомендации продавца торговой точки. По карману ощутимо-это помню), цены не помню.
Ящики проектировал отталкиваясь от размеров мебели и фурнитуры имеющейся дома.
Петли фасадов устанавливал методом подгонки, использовал сверло форстнера
Уголки полок к стене крепил перфоратором (тоже makita, аккумуляторный). Скрытый крепеж для полок щупал руками в магазине, не решился из-за пустотного кирпича в перегородках квартиры.
Вот размеры рабочего места
Все размеры при проектировании прикидывал визуально и по нормативам из интернета. На столе достаточно места для творчества, отдыха и уроков. Задвинул клавиатуру под монитор и учебник ставится перед монитором на нормальном расстоянии от глаз.
При сидении за столом монитор находится на расстоянии вытянутой руки + 15см (моей) и верх монитора на уровне чуть ниже (2-5см) моих глаз ( мой рост 170). И мне и сыну (рост 146) вполне комфортно.
Высота сиденья полностью вытянутого вверх компьютерного кресла-50 см, такой же высоты и сиденье стула со спинкой. Кресло мне не нравится точно из-за отстутствия тормоза, было бы удобно, чтобы стопорилось при посадке. Были падения из-за этого.
Вот так используется шкаф и полки, все прикидывал так же из головы и подкреплял ответами из интернета.
Верхние полки конечно под самое ненужное, все, что нужно максимально в доступе.
Под системный блок в тумбе планировал врезать охлаждение, да, я прекрасно понимаю, что в замкнутом пространстве гарантирован перегрев). Но до этого не скоро, так как вышло так, что мелкому перешел мой ноут, достаточной мощности для его развлечений. Я от него отказался из-за не очень мобильного размера в 17 дюймов.
Провода периодически привожу в порядок, но сейчас так, гирлянды еще с нового года)
Добра вам.
Показать полностью
24
Ответ на пост «Система хранения инструмента от Milwaukee»1
Ахуительно!!..... хотя, понятно, что это "показуха" - много что непрактично установлено......
Ещё, кстати, система ROC от Keter (он же Magnusson, он же Ridgid) - очень норм!
Я, так как изначально, с инструментами AEG и Ridgid связался, на них и подсел.....
Показать полностью
9
Эффективное проектирование электроснабжения для больниц: современные технологии и ключевые решения
Введение: почему электроснабжение медучреждений — это не просто важная задача, а ключевой фактор безопасности
Когда речь заходит о проектировании систем электроснабжения для больниц, на первый план выходит не только надежность, но и обеспечение абсолютно бесперебойной работы всех медицинских систем и оборудования. Любая линия, каждый щиток и даже розетка в корпусе больницы требуют куда большего внимания и нюансов, чем в большинстве других объектов. Все потому, что здесь вопросы энергоснабжения — это буквально вопросы жизни и смерти.
За плечами у проектировщика всегда стоят требования законодательства, жесткие стандарты и, конечно, здравый смысл профессионала, который понимает цену ошибки. Правильно организованная система электроснабжения делает возможным применение самого современного оборудования, позволяет автоматизировать процессы, экономить ресурсы и при этом соблюдать все необходимые нормы безопасности.
К чему нас обязывает законодательство: основные нормативные акты
Надежность, безопасность и энергоэффективность в проектировании объектов здравоохранения определяет не только опыт специалиста, но и жестко прописанные в законе требования. Придерживаясь действующей нормативной базы, мы не просто соблюдаем букву закона, а отвечаем за будущую бесперебойную работу энергоемких систем спасения жизни.
На сегодняшний день основными документами, которые регулируют проектирование и эксплуатацию электрических сетей и энергоустановок в медицине, являются:
Правила устройства электроустановок (ПУЭ), раздел VII, посвящённый электроснабжению медицинских учреждений.
СП 256.1325800.2016, в котором описаны инженерные системы зданий и сооружений медицинских организаций.
СанПиН 2.1.3.2630-10, определяющий санитарные требования к эксплуатации медорганизаций.
ГОСТ Р 50571.28-2017, регулирующий электрические установки зданий, специально для лечебных помещений.
Эти документы не допускают компромиссов и предписывают ряд строго обязательных мер, среди которых автоматическое резервирование, особые схемы заземления, установка аварийного освещения, обслуживание только квалифицированным персоналом.
Основные принципы проектирования: надежность, безопасность, эффективность
Современные больницы — это сложнейшие комплексы, в которых электрическая энергия требуется всегда и везде. Необходимо учитывать несколько ключевых принципов, чтобы проект получился не только соответствующим нормам, но и эффективным в долгосрочной перспективе.
Разделение электропитания по категориям надежности: все жизненно важные системы должны запитываться от первой категории, что требует их резервирования от независимых источников.
Обеспечение резервного электроснабжения: минимум два независимых источника питания, один из которых должен обеспечиваться автоматически (иногда даже третий независимый — источник бесперебойной мощности).
Создание автоматизированной системы диспетчерского управления: мониторинг аварийных ситуаций, автоматическая смена источника энергии, дистанционное управление — обязательные условия для крупных объектов.
Оптимизация мощности: грамотные расчеты и современные подходы, такие как применение светодиодных систем, позволяют экономить электроэнергию без потери функциональности.
Тщательное проектирование цепей заземления: отдельные контуры для операционных, реанимаций и других помещений с критичными жизненными функциями, использование системы уравнивания потенциалов.
Бесперебойное электроснабжение как фундамент функционирования: какая роль у резервных источников
Безусловно, самый критичный вопрос любой современной больницы — возможность работать даже при полной остановке внешнего электроснабжения. Именно поэтому нормативы обязывают использовать резервные источники питания: дизель-генераторы, аккумуляторные батареи, системы бесперебойного питания.
В зданиях медицинских организаций проектируются отдельные щиты, подключенные к основному и резервному вводу, автоматические устройства переключения между сетями, системы аварийного освещения и даже отопление на случай полного отключения внешней энергии — согласно пункту 7.1.22 ПУЭ.
Для особо важных потребителей проектируются отдельные линии от источника бесперебойного питания, а для жизни зависимого оборудования, такого как аппараты ИВЛ или реанимационные стойки, прокладываются все необходимые линии с минимальным временем переключения (менее 0.5 сек).
Современные инженерные решения: инновации и лучшие практики
Технологии не стоят на месте, и вот уже привычные распределительные щиты и кабели дополняются интеллектуальными системами управления, а физические процессы контролируются удалённо.
Здесь особенно важны следующие решения:
Применение систем автоматизации (АСУ ТП) для контроля и управления электроэнергией на объекте.
Внедрение систем рекуперации энергии и энергосбережения, которые позволяют снизить нагрузку на электрические сети.
Использование современных распределительных устройств на основе вакуумных или элегазовых выключателей (с повышенной надёжностью).
Монтаж розеточных групп с цветовой кодировкой для выделения специализированных контуров жизненно важного оборудования.
Применение современных кабельных систем — с внутренней изоляцией, пожаростойкостью и долгим сроком службы.
Интеграция систем мониторинга качества сети и управления аварийными режимами.
Использование беспроводных решений для сигнализации об отключениях и систем видеонаблюдения на уровне электрощитовых.
Практика проектирования: этапы, ошибки, лайфхаки специалиста
Делая проект электроснабжения медицинской организации, важно пройти по этапам, не упуская ни одной мелочи:
Анализ требований медперсонала и плана развития учреждения.
Поэтапное обследование действующих систем (если реконструкция).
Расчет суммарной и пиковой мощности, резервов.
Составление схемы нормального и аварийного питания.
Проработка питающих линий, схемы автоматизации и диспетчеризации.
Подбор оборудования с учетом надежности, долговечности, пожаробезопасности.
Проведение авторского надзора.
Очень важно не повторять распространенные ошибки проектировщиков:
Слишком заниженные резервы по мощности.
Недостаточное резервирование линий для критических пользователей.
Ошибки в подборе устройств защиты.
Неправильная организация заземления, особенно в операционных.
Отсутствие или некорректность проектирования автоматического ввода резерва.
Применение устаревшего оборудования, не соответствующего текущим стандартам.
Из личного опыта могу посоветовать всегда «играть с запасом» — будь то по мощности, по времени автономной работы резервного питания или по количеству автоматических вводов. Всегда закладывайте избыточность там, где речь идет о человеческих жизнях.
Эксплуатация и обслуживание: профилактика всегда дешевле аварии
Важно понимать, что эффективная эксплуатация — это не только грамотная реализация проекта, но и регулярная профилактика. Согласно пункту 7.1.31 ПУЭ обслуживание электрических сетей объектов здравоохранения должно осуществляться только квалифицированным персоналом с соответствующим уровнем допуска. Регламентные испытания автоматических вводов резерва, тестирование аварийного освещения и регулярная проверка заземления — ключевые моменты, позволяющие поддерживать высокий уровень надежности всего комплекса.
Следует помнить, что любое несоблюдение регламентов приводит не только к штрафам и предписаниям, но и к реально угрожающим ситуациям для пациентов и персонала.
Стоимость внедрения: реалии и бюджетирование
Экономить на электроснабжении медучреждений недопустимо, ведь вопросы надежности и безопасности стоят на первом месте. Однако современное оборудование и новые технологии позволяют оптимизировать затраты на эксплуатацию.
Стоимость комплексного проекта зависит от площади, профиля учреждения, количества жизненно важных отделений, уровня автоматизации и степени резервирования. В среднем для типовой больницы среднего размера затраты на полноценную систему электроснабжения составляют от 15 до 25 миллионов рублей. Дополнительное оснащение интеллектуальными системами управления увеличит стоимость в пределах 10-15 процентов, но при этом значительно повысит надежность и удобство эксплуатации.
Стоит помнить, что неправильный расчёт на начальном этапе оборачивается куда более серьезными тратами на этапе эксплуатации и модернизации.
Какие документы стоит изучить: нормативно-правовая база
Важнейшие нормативные акты и стандарты, которые обязательно стоит изучить:
Правила устройства электроустановок (ПУЭ), редакция 2023 года, раздел VII, а также отдельные пункты 1.7, 7.1, 7.2.
СП 256.1325800.2016, особенно разделы, касающиеся проектирования инженерных систем.
СанПиН 2.1.3.2630-10, разделы о требованиях к электроснабжению, оказанию медпомощи.
ГОСТ Р 50571.28-2017 (Группа 27): электрические установки медицинских помещений.
Постановление Правительства РФ от 24.11.2021 № 2161, касающееся требований энергоснабжения объектов здравоохранения.
Эти документы содержат детальное описание всех требований к электроустановкам, защите от токов утечки, организации аварийного энергоснабжения и резервированию оборудования.
Заключение: ключевые выводы и практика будущего
Современные медицинские учреждения предъявляют максимальные требования к надежности и безопасности всех инженерных систем, и в первую очередь — к электроснабжению. Грамотное проектирование на основе актуальных регламентов, внедрение современных технологий автоматизации, регулярная эксплуатация и профилактика — это не столько мода, сколько жизненная необходимость.
Помните, что от безусловной надежности электроснабжения зависит работа операционных залов, реанимаций, сложных лабораторий, систем вентиляции и жизнеобеспечения. Именно поэтому к этим вопросам стоит подходить комплексно, отвечать требованиям времени и не экономить на будущем.
Статья подготовлена по материалам сайта: https://energy-systems.ru/main-articles/proektirovanie-elektriki/effektivnye-proekty-elektrosnabzheniya-dlya-bolnits-tehnologii-i-resheniya
