Набор из 2х разъёмов c пятью контактами для самостоятельной пайки кабеля USB - Type-C для быстрой зарядки. Стоит такой набор 48 руб. Ссылка на него

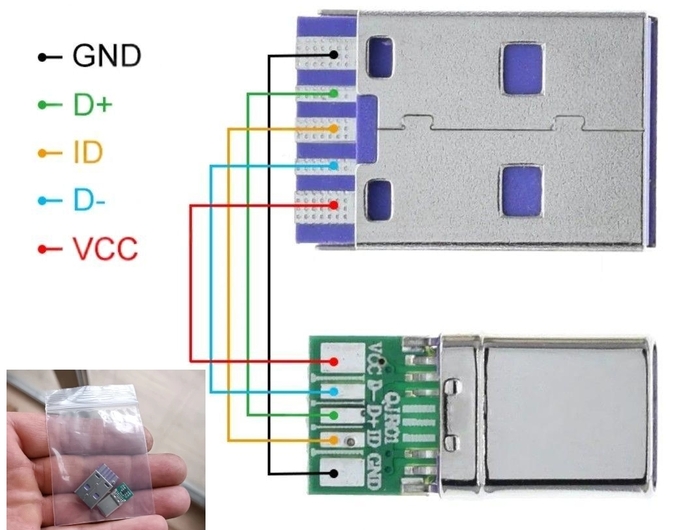

GND ('Земля')
D+ (Плюсовая линия передачи данных)
ID (Функция «OTG»)
D- (Минусовая линия передачи данных)
VCC (Напряжение питания)
Привет, Пикабу!
Мой друг недавно загорелся идеей собрать себе WordClock — часы, где время отображается не цифрами, а словами. Он нашёл проект в интернете, попросил меня помочь с электрикой. Он шарит в моделировании и имеет какой-то крутой 3d-принтер, но схемотехника для него дремучий лес.
Прототип, проекта из сети. Первое включение.
Я, как и положено зануде, посмотрел на схему, поковырял код... и честно сказал:
"Ну, такое. Схема мне не нравится, код... страшно открыть. Короче, давай я лучше сам спроектирую— с блэкджеком и микроконтроллером".
Так я и начал делать свой прототип WordClock'ов. Пока что всё довольно грубо, но уже работает в эмуляторе — показывает время словами с помощью адресной ленты и микроконтроллера.
Лучше свой кривой код, чем чужой кривой код )))
Проект на стадии «пишу код, рисую схему», и я думаю сделать пост (или серию) с:
качественным дизайном, без соплей из термоклея и пауком из проводов,
рассуждением по коду и логике,
и вообще рассказать, как сделать такую штуку самому, чтобы сборка была простой, в удовольствие.
Но перед тем как писать текст, снимать фото и рисовать схемы — хотел бы узнать, такой контент здесь интересен? Я уже публиковал здесь несколько DIY статей, реакция была разной. В этот раз решил поинтересоваться заранее)
Если здесь такое интересно, сделаю нормальный пост с фотками, пайкой, фейлами и не совсем.
Для тех кто дочитал, небольшое видео с тестовым запуском чужого проекта
Перед вами модуль, минимизированный до предела, специально для работы с одиночными литий-ионными аккумуляторами. Он нацелен на встраивание в устройства с критично ограниченным пространством — от наушников до цифровых стилусов.
Построен на базе чипа LP-4054, который обеспечивает стабильную зарядку до 4,2 В. Визуальный контроль за процессом осуществляется через встроенный индикатор. Плата устойчива к замыканиям и может безопасно находиться под питанием даже при ошибках подключения.
Несмотря на линейный характер работы и возможный нагрев до 100°C, предусмотрена система термоконтроля и автоматического снижения тока. Type-C разъём помогает эффективнее распределять тепло и упрощает подключение.
Этот модуль отличается от предыдущего тем, что умеет не только заряжать аккумулятор, но и обеспечивать питание внешних устройств. Он поддерживает двухстороннюю работу через Type-C и способен работать как повышающий преобразователь.
Интеллектуальная индикация в виде трёх светодиодов сообщает о текущем состоянии работы. Максимальный ток на зарядку и выход — до 2,4 А, что делает его подходящим для большинства USB-гаджетов.
Защита от переразрядов и перегрузок встроена, а управление выполняет мощный чип ETA9742 с высоким КПД. Несмотря на компактность, плата справляется с полноценной ролью мини-пауэрбанка.
Эта схема создана для обслуживания старых, но всё ещё популярных никель-металлгидридных и никель-кадмиевых элементов. Она подходит как для одиночных аккумуляторов, так и для сборок до 8 ячеек. Особенностью является интеллектуальный метод зарядки с контролем по дельта-напряжению, а также безопасное питание от USB-источников.
Плата включает встроенные защиты и простую индикацию, а алгоритмы работы адаптируются в зависимости от степени разрядки аккумулятора. Управление количеством ячеек реализовано через настройку резисторов, что делает модуль гибким и универсальным.
Модуль позволяет преобразовать энергию от литий-ионной ячейки в стабильные 1.5 В — идеальное решение для замены классических батареек. Он может одновременно обеспечивать питание и заряжать аккумулятор от любого 5-вольтового источника.
Несмотря на небольшие размеры, устройство стабильно выдаёт до 500 мА и отличается минимальным током потребления в режиме ожидания. Энергоэффективность достигается за счёт синхронного преобразования и продуманной схемотехники с защитами. Устройство продолжает работать даже при зарядке, что удобно для непрерывных приложений.
Этот модуль внешне повторяет классические линейные стабилизаторы типа 78XX, но внутри скрывает импульсную схему понижения напряжения. Благодаря преобразованию с КПД до 90%, он позволяет снизить нагрев и повысить эффективность.
Устройство допускает регулировку выходного напряжения и выдаёт ток до 1 А. Несмотря на отсутствие синхронизации, уровень пульсаций остаётся в допустимых пределах. Компактный корпус не требует радиатора, а защита от короткого замыкания повышает надёжность при длительной эксплуатации.
Так называемые "идеальные диоды" — это вовсе не классические полупроводники, а ключевые транзисторы, работающие под управлением умных микросхем. Они обеспечивают минимальные потери, не нагреваются даже при высоких токах и многократно превосходят диоды Шоттки по КПД.
В схемах, где требуется развязка, защита от обратного тока или параллельная работа источников, такие решения незаменимы. Их малые размеры и высокая производительность делают их предпочтительным выбором для современных устройств.
Этот сверхкомпактный модуль создан для тех случаев, когда нет места даже под небольшой индикатор. Он показывает уровень заряда литий-ионного элемента с помощью четырёх миниатюрных светодиодов.
Алгоритм работы учитывает направление тока и адаптирует гистерезис в зависимости от того, заряжается аккумулятор или разряжается. Несмотря на сложность распознавания сигнала при слабом зрении, чип работает надёжно и точно.
В отличие от ИК-сенсоров, этот микроволновый модуль использует эффект Доплера для обнаружения движущихся объектов. Он работает на частоте 3,18 ГГц и способен фиксировать малейшие перемещения даже сквозь стены и стекло.
Диапазон работы достигает 9 метров, а питание допускается от 4 до 28 В. Слабое потребление и возможность работы в ночном режиме с фоторезистором делают его отличным выбором для охранных и автоматических систем. Однако он не различает тип движущегося объекта и может реагировать на посторонние помехи.
Современные зарядные устройства способны выдавать разное напряжение, но по умолчанию ограничиваются 5 В. Чтобы активировать более высокие уровни, нужен триггер, подобный этому модулю. Он позволяет выбрать нужное напряжение с помощью DIP-переключателей: от 9 до 20 В.
На выходе можно подключить стабилизатор и получить нужные параметры для питания, например, автомобильного аккумулятора. При своей невысокой цене, этот модуль открывает широкие возможности для использования мощных зарядников в нестандартных задачах.
Компактный модуль балансировки и защиты аккумуляторов формата 18650 предназначен для работы с трёхсекционными батареями. Плата контролирует уровень заряда каждой ячейки, предотвращая перезаряд и глубокий разряд, а также защищает от перегрузки и коротких замыканий.
Благодаря встроенному балансиру, элементы аккумулятора заряжаются равномерно, продлевая срок службы всей сборки. Особенно полезна в устройствах с высоким токопотреблением — например, в электроинструментах, фонарях или DIY-проектах на 12 В. Надёжное решение при минимальных габаритах.
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН/Регистрационный номер: 7703380158
Обратился знач ко мне в телегу пикабушник:
Добрый вечер. Нашел ваши посты на Пикабу и решил попробовать написать со своей проблемой
У меня volkswagen passat b8 с электронной приборной панелью. 2 недели назад пропало изображение, появились полосы. На Али заказал новый дисплей, заменил, все то же самое, в итоге вернул старый. Вчера на солнце (+33) открываю машину, дисплей заработал, сегодня опять погас.
Возьметесь ли помочь с такой проблемой? Я из Москвы
Что предшествовало поломке: вскрытие приборки для создания копии ключа. Так делали многим и всех все хорошо
На драйв2 нашел два случая, что приборки гасли, а потом работали
Шлёт фотки (не свои), мол так и так, эта вот приборка которую надо подлатать
Чуете да? Как резко меняется направление ремонтов после ключа за 400т.р?!)) Я вот то-же думаю что пора перепрофилироваться))
Как бы дело вроде обычное, я так думал.. Пропаять там пару выводов (ламель) коннектора матраса, получить профит и дальше ковыряться в обыденных ремонтах нашей деревни))
Ноо, как сильно я ошибался) когда очевидная проблема становится неочевидной.
Давайте по порядку.
Привезли мне эту приборку, раскручиваю и вскрыв, достаю плату и понимаю что не этого я хотел, совсем. Фотки я не делал, не думал что это будет на целый пост)) весь материал снимал пикабушник.
Пробегая под микроскопом по плате, тыкая стоматологическим зондом во все ноги которые есть и ничего качающегося и оторванного не найдя, выбор пал на XA7Z010 представленным на последнем фото
Это автомобильная версия гибридной SoC Xilinx Zynq-7000 с относительно небольшой программируемой логикой (FPGA ~28K LC) и двухъядерным ARM Cortex-A9 процессором. Она предназначена для сложных встраиваемых систем, где требуется сочетание гибкой программируемой логики и мощного процессорного ядра, особенно в условиях, соответствующих автомобильным стандартам.
ну и собсна на его банку памяти (с буквой М). Подумав, что это всего лишь отвал и сейчас с помощью фена, трафарета и несколько сотен градусов горячего воздуха мы приведем эту доску в чувства. Сняли, почистили, и отреболив впихнули обратно. А далее прогулявшись до авто, убедились, что сегодня идём сорить деньгами и пить текилу! На этом ремонт был окончен, приборка снова завелась и кажет как надо.
Проходит неделя и снова здравствуйте
Прокручиваю весь ремонт в голове, ковыряясь в мыслях, прихожу к единственному логичному варианту как мне казалось - нужен реболл основного проца - D70F3539A
Шо энто за звель, я не нашел. Да к тому же, у меня даже нету инфракрасной паяльной станции ИК650, чтобы поднять этот камень. Остается только послать пикабушника с его проблемой (ах ты хулиган))), в путешествие к хорошему знакомому у которого есть все необходимое для этой процедуры.
Скинул контакты, дал напутствие и отправил. Но в оговоренный день, после всех необходимых манипуляций с ЦПУ, ситуация не изменилась.
Ведь казалось, все просто, но вердикт был таков: замена ЦПУ.
Уже и на али его в корзину положили, а все равно картинка не складывалась как в голове, так и на приборке.
Предлагаю вариант, повторить все действия (когда приборка завелась и работа неделю), чтобы локализовать проблему, увидеть динамику и понять. Приборка работала, выполняла свои логические функции, считала пробег и даже где-то в углу было видно часть спидометра. Логично, если мы имеем полудохлую или дохлую микросхему, то работа всего прибора становится не корректной. А в нашем случае только дефект изо.
Снова приборка у меня на столе.
Реболл банки памяти Micron (та что рядом с XA7Z010) никаких результатов не дал. Думаю, а да ладно, у ЦПУ то-же надо отреболить, потому что их никто не трогал, а ведь это надежда. Но снова мимо.
Тут я уже думаю, сейчас снимаю XA7Z010, если там всё отлично, то ну его приборку.. Замучила (тут другое слово конечно))
Разбираю эту приборку в 100500-й раз, кстати уже могу её закрытыми глазами и на время разбирать и собирать.
Пробегаюсь по всем сопротивлениям мультиком и натыкаюсь на резистор по линии питания матрицы, который находится с обратной стороны коннектора
В квадрате резистор. Под стрелкой видео царапину от предмета, который придавил вывод резистора.
под защитным экраном этой приборки, с виду ничего необычного, но сопротивление у него в Мегаомах.
Вот это поворот.
Да и вид у него подозрительный (А ведь скорее всего это шунтирующий резистор и при жизни он имел сопротивление 0.3 ома.), внешний вывод одной стороны замят. Отгибаю замятый контакт и вижу
Выпаиваем этот больной зуб
получаем ответ на нерабочий дисплей: Когда делали дубликат ключа, неаккуратно подлезали под защитку чтобы отщелкнуть её от платы, придавили плоским инструментом внешний вывод этого smd резистора, сделали дело и отдали ключ и панельку пикабушнику. Он катался пару недель, а далее из-за вибраций, внутренняя пластина резистора стала сыпаться, тем самым выдавая из-за огромного сопротивления вместо стабильных 3.3/5в, какие-то милливольты, превращая телевизор в полосатый разноцветный прямоугольник.
Почему после первого обращения это заработало и я думал что проблема решена? Всё просто, исходя из последовательности того, что машина стояла под палящим солнцем, приборка прогрелась, как и после реболла XA7Z010 вместе с памятью, ведь от места прогрева феном до резистора 3-4см, а учитывая насколько толстый текстолит у этой приборки, пришлось "выдувать" SoC и память с обратной стороны при температуре фена 430 градусов. Вот так повторный прогрев вернул резистор из комы второй раз)
Сколько стоил такой ремонт? Не дёшево)
Модуль на основе технологии LoRa позволяет выстраивать стабильную беспроводную связь на значительном расстоянии, при этом минимизируя энергопотребление.
Работая на частоте 433 МГц, устройство показывает высокую устойчивость к внешним помехам, благодаря использованию модуляции с расширением спектра.
Это решение часто выбирают для автономных систем, требующих связи между узлами на удалённых участках — от сельскохозяйственных датчиков до межплатформенных телеметрических узлов. Его гибкие режимы — приём, передача, ожидание — обеспечивают адаптивную работу, снижая нагрузку на питание.
При правильной установке антенны и хороших условиях передачи радиосигнал остаётся стабильным даже на расстоянии в несколько километров. Благодаря своей надёжности и совместимости с популярными микроконтроллерами, SX1278 — один из самых популярных модулей в среде DIY-разработчиков.
Простое по конструкции, но впечатляющее по результату устройство — миниатюрный высоковольтный генератор. Он способен генерировать напряжение до 15 000 В от питания всего в 3,7–5 В.
Подобная конфигурация делает его отличным тренажёром для начинающих радиолюбителей, желающих изучить природу высоковольтных преобразований, методы сборки и работы с импульсной электроникой.
Его компактная плата и трансформатор U-образной формы обеспечивают эффективную трансформацию энергии при сравнительно безопасной мощности.
Несмотря на минимализм, данный набор формирует базу для создания различных проектов — от ионизаторов и тестеров искрового разряда до модулей генерации дуги. Работа с этим устройством требует аккуратности, но вместе с тем даёт захватывающее погружение в практическую сторону физики электричества.
Продуманная система идентификации, основанная на RFID технологии 125 кГц, предназначена для создания точек доступа с идентификацией по бесконтактным картам.
Она способна эффективно заменить традиционные замки, особенно в местах, где требуется частый проход пользователей. Устройство уверенно считывает карты на расстоянии до 10 см, обеспечивая быструю реакцию системы.
Встроенный контроллер позволяет интегрировать модуль в более крупные проекты — от автономных замков до комплексных охранных систем.
Простой монтаж и наличие схемы подключения делают его доступным даже для новичков, а устойчивость к помехам позволяет использовать его в условиях городской застройки и рядом с другими источниками радиосигнала. Такой модуль — это уверенный шаг к автоматизации быта и улучшению систем безопасности.
Этот высокотоковый драйвер управляет коллекторными моторами постоянного тока с высокой точностью и надёжностью. Основу устройства составляет Н-мост, реализованный на мощных микросхемах BTS7960, каждая из которых оснащена собственными цепями защиты от перегрева, перенапряжения и короткого замыкания. Благодаря этому драйвер способен выдерживать значительные токи, сохраняя стабильную работу в длительном режиме.
Частота работы ШИМ-сигнала до 25 кГц позволяет управлять скоростью вращения двигателя плавно и без рывков. Такая точность важна в мобильной робототехнике, особенно в проектах с балансировкой и плавным разгоном.
Устройство легко интегрируется в Arduino или другие микроконтроллерные системы, а его конструкция предусматривает быстрое подключение через клеммы. Однако важно учитывать ограничения на пиковую нагрузку и избегать перегрузки при мощных применениях.
Этот контроллер даёт возможность управлять несколькими реле одновременно как локально, так и удалённо через Ethernet. Он представляет собой гибкую платформу для автоматизации зданий, промышленного оборудования или систем «умного дома».
Благодаря поддержке USB и RS485, устройство можно адаптировать под любые сценарии — от подключения к ПК до интеграции в промышленные шины.
Возможность удалённого контроля позволяет включать и отключать нагрузки, находясь на расстоянии, что особенно удобно при настройке систем в реальном времени.
Контроллер оснащён качественными клеммниками, что упрощает монтаж, а его надёжная сборка рассчитана на продолжительную эксплуатацию. Это устройство часто становится мозгом сложных DIY-систем, где требуется точное, синхронное и безопасное переключение нагрузок.
Это решение для тех, кто хочет собрать собственный внешний аккумулятор с минимальными затратами и максимальной функциональностью. Основу конструкции составляет металлический корпус из анодированного алюминия, устойчивый к механическим повреждениям и перегреву.
На борту предусмотрено сразу несколько интерфейсов подключения — от классического USB до современного USB-C — что делает модуль совместимым с широким спектром мобильных и портативных устройств.
Светодиодные индикаторы позволяют визуально контролировать процесс зарядки и работы, не загромождая внешний вид. Такой корпус удобно использовать не только в повседневной жизни, но и в мобильных DIY-проектах, где требуется автономное питание.
Благодаря возможности свободного выбора аккумуляторных ячеек, вы сами определяете объём энергии и конфигурацию устройства, что делает Powerbank персонализированным и функциональным.
Компактный и долговечный модуль, предназначенный для коммутации высоковольтных нагрузок без механического износа. В отличие от электромеханических реле, SSR работает бесшумно и не содержит подвижных частей, что исключает механические сбои и увеличивает ресурс.
Ток коммутации до 2 ампер позволяет использовать его в системах освещения, управления нагревателями, вентиляцией и другими бытовыми и промышленными приложениями.
Входной сигнал 5 вольт делает его совместимым с Arduino и прочими микроконтроллерами, что открывает широкие возможности для интеграции в умные системы. Модуль доступен в вариантах на 1, 2, 4 и 8 каналов, позволяя масштабировать проект под нужды. Это идеальное решение для тех, кто ценит надёжность, компактность и чистоту работы при автоматизации процессов.
Надёжный интерфейсный мост для подключения устройств с промышленным протоколом RS-485 к обычному компьютеру через USB. Особенно полезен при работе с системами умного дома, охранными и противопожарными системами, счётчиками или промышленными контроллерами.
Простое подключение без дополнительного питания делает устройство удобным даже для начинающих пользователей.
Конструкция преобразователя предусматривает стандартный USB с одной стороны и клеммную колодку с другой, обеспечивая быстрый и безопасный контакт с внешними устройствами.
Благодаря высокой устойчивости к электромагнитным помехам, RS-485 интерфейс широко применяется в местах с высокой нагрузкой на линии связи, и этот модуль открывает к нему доступ даже с обычного ноутбука. Он облегчает конфигурацию, прошивку и диагностику устройств, работающих по этому протоколу.
Интеллектуальные светодиодные модули с возможностью индивидуального управления каждым пикселем. Построенные на базе популярных контроллеров WS2812 и WS2811, они позволяют создавать яркие, динамичные световые эффекты для декоративных, рекламных или интерактивных инсталляций. Светодиоды объединяются в цепочку, где каждый модуль может управляться отдельно, при этом достаточно всего одного управляющего вывода.
Версия WS2812B отличается улучшенной яркостью и более стабильной работой при питании 5 В. Форм-факторы варьируются от одиночных битов до модулей с десятками диодов, что даёт разработчику полную свободу в построении архитектуры освещения. Используются эти модули в арт-проектах, компьютерной подсветке, «умном» освещении и даже в робототехнике. Их простота и гибкость сделали WS2812 стандартом в мире DIY-освещения.
Прецизионный преобразователь температуры с цифровым выходом, разработанный для работы с термопарой K-типа. Модуль позволяет точно измерять температуру до 600 °C с шагом до 0,25 градуса, что делает его подходящим для пайки, мониторинга печей, нагревательных элементов и лабораторных задач.
Основной компонент — микросхема MAX6675 — обрабатывает аналоговый сигнал от термопары и передаёт готовое значение температуры по цифровому интерфейсу, обычно через SPI. Это исключает необходимость в дополнительной калибровке и делает интеграцию в проекты максимально простой.
В отличие от терморезисторов, термопара способна выдерживать экстремальные температуры, а модуль обеспечивает при этом высокую точность и стабильность. Он стал особенно популярен среди DIY-мастеров, создающих собственные паяльные станции или температурные контроллеры.
Этот набор представляет собой не просто электронную сборку, а настоящее украшение аудиосистемы с характерным винтажным эстетическим эффектом. В его основе лежат лампы 6E2, которые придают устройству узнаваемый стиль и визуальный отклик на аудиосигнал.
Работа индикатора реализована по стерео-принципу — каждый канал (левый и правый) получает своё независимое отображение уровня.
Входные контакты удобно маркированы (L, GND, R), а вся схема спроектирована так, чтобы сборка не вызывала сложностей даже у начинающего радиолюбителя. Особую ценность придаёт наличие уже собранного модуля питания, что исключает возможные ошибки на этом этапе.
Такой индикатор идеально подойдёт для кастомных усилителей или как самостоятельный визуальный элемент аудиокомпозиции, демонстрируя движение звука в реальном времени на живых светящихся шкалах.
Компактный, но исключительно полезный инструмент для технического обслуживания электродвигателей. ИКЗ-3 специально разработан для выявления межвитковых замыканий в обмотках ротора и статора — проблемы, которая не всегда проявляется явно, но может привести к дорогостоящим поломкам.
Устройство эффективно обнаруживает даже единичные короткозамкнутые витки, делая его незаменимым в сервисных службах, ремонтных мастерских или на производстве.
Простота управления сочетается с высокой чувствительностью, а диагностика происходит без необходимости разбирать сам двигатель. В отличие от мультиметра, который не способен зафиксировать слабое замыкание внутри катушки, этот прибор улавливает малейшие отклонения, предотвращая искрение, перегрев и повреждение щёточного узла.
Это настоящая профилактика на раннем уровне, позволяющая сохранить ресурс оборудования и избежать внеплановых остановок.
Набор предлагает интересную возможность создать собственный источник равномерного фона, имитирующего естественные звуковые помехи. Белый шум давно используется в акустических системах как способ маскировки нежелательных звуков — будь то городская суета, лай собак или капающая вода.
Этот проект ориентирован на тех, кто хочет самостоятельно собрать простое, но эффективное устройство, способное формировать мягкий, расслабляющий шумовой фон.
Благодаря простоте конструкции и доступности компонентов, сборка подойдёт даже для школьников или начинающих энтузиастов. Использование такого генератора помогает сосредоточиться, улучшает качество сна и снижает стресс. Отличный способ совместить практическое занятие по электронике с полезной функцией в повседневной жизни.
DIY-набор для создания собственного настольного сверлильного станка — это функциональный проект, который превращает простые материалы в полноценный инструмент.
Конструкция базируется на лёгком, но прочном каркасе из дерева, дополненном металлическими направляющими для точного позиционирования сверлильной головки. Возвратный пружинный механизм обеспечивает стабильное движение и удобство при сверлении.
Встроенный мотор с редуктором даёт достаточный крутящий момент для работы с деревом, пластиком и мягким металлом. Питание от батареек делает станок автономным и безопасным, особенно для подростков, начинающих осваивать мастерство работы с инструментом.
В комплекте предусмотрены все необходимые узлы — от цангового патрона до корпуса, а наглядная инструкция делает процесс сборки увлекательным и понятным. Это не просто игрушка — это реальный инструмент, собранный своими руками.
Набор предлагает полноценный прибор для измерения постоянного тока, собранный на надёжной и проверенной микросхеме ICL7107. С его помощью можно точно отслеживать заряд и разряд аккумуляторов, а также проводить мониторинг других низковольтных цепей.
Дисплей с четырьмя цифрами обеспечивает визуально чёткое отображение показаний, а встроенный подстроечный резистор позволяет провести точную калибровку прибора под конкретные условия.
Вся схема реализована на компактной плате с полной маркировкой, что делает процесс сборки понятным и интуитивным. Кроме того, в комплект входит корпус, что позволяет использовать устройство как в лабораторных условиях, так и в полевых проектах.
Для начинающих — это отличная возможность познакомиться с основами цифровой электроники, а для опытных — надёжный измерительный прибор, легко интегрируемый в любые установки.
Этот мощный тестер предназначен для оценки работоспособности и надёжности источников питания, аккумуляторов и зарядных устройств. Он моделирует реальную нагрузку, позволяя наблюдать поведение тестируемого устройства при различном токе и напряжении.
В его основе лежит микросхема LM324, отвечающая за точную обработку сигналов и стабильное управление режимами.
Номинальная мощность в 150 ватт и ток до 10 ампер дают широкий диапазон применения, включая лабораторные испытания, ремонт электроники и настройку блоков питания. Устройство позволяет варьировать условия тестирования, создавая как лёгкие, так и критические сценарии работы.
Возможность регулировать ток плавно даёт разработчику полный контроль над параметрами испытания. Это серьёзный инструмент для тех, кто не просто собирает, а действительно тестирует электронные системы.
Этот набор для самостоятельной сборки электронных часов сочетает в себе визуальный стиль киберпанка и образовательную ценность. Он создан специально для тех, кто хочет не просто пользоваться гаджетами, а понимать их изнутри — шаг за шагом собирая своё собственное устройство из набора компонентов.
Основу конструкции составляет чёрная двусторонняя печатная плата с золотистыми дорожками, готовая к установке цифровой трубки, RGB-подсветки и управляющей логики. Все элементы, от микроконтроллера до кварцевого резонатора, подбираются вручную и монтируются на плату пайкой, что превращает проект в полноценное практическое занятие по электронике.
Благодаря встроенному дисплею на семисегментных индикаторах, часы отображают время точно и контрастно, а разноцветная светодиодная подсветка придаёт устройству эстетически выразимый вид — особенно в условиях полумрака или на рабочем столе.
Набор включает и прозрачный акриловый корпус, что позволяет не только защитить собранную плату, но и продемонстрировать всю "начинку" гаджета. Это делает проект не только функциональным, но и визуально привлекательным — настоящим украшением любой мастерской, кабинета или комнаты.
Универсальный модуль для приёма FM-сигнала, выполненный в виде печатной платы со встроенным ЖК-дисплеем и двумя управляющими энкодерами. Он позволяет принимать стереофонические радиостанции в диапазоне частотной модуляции, обеспечивая стабильное и чистое звучание.
Модуль питается от источника напряжения 3–5 В, что делает его совместимым с большинством микроконтроллеров и DIY-платформ. ЖК-экран отображает текущую частоту и рабочие параметры, а встроенная система шумоподавления повышает комфорт при прослушивании.
Благодаря простой интеграции и компактным размерам, устройство отлично подойдёт для сборки самодельных радиоприёмников, настольных радиостанций или мультимедийных панелей. Управление реализовано с помощью двух энкодеров, что позволяет удобно настраивать частоту и громкость.
Профессиональное устройство для диагностики и ремонта источников питания телевизоров и другой электроники. Эта плата оснащена цифровыми индикаторами, отображающими значения ключевых напряжений (5V, 12V, 24V и др.) в реальном времени, что позволяет мгновенно оценивать работоспособность схемы.
Модуль поддерживает подключение широкого спектра разъёмов и интерфейсов, используемых в телевизионной технике, благодаря наличию различных стандартных разъёмов и перемычек. Светодиодные индикаторы и мультирежимные кнопки управления облегчают проведение испытаний, а мощные нагрузочные резисторы обеспечивают адекватную имитацию работы телевизора в реальных условиях.
Это устройство — незаменимый помощник мастеров по ремонту бытовой электроники, особенно в работе с блоками питания, требующими точной диагностики и нагрузочного тестирования.
Электронный модуль, реагирующий на звук, превращает привычное управление в магию взаимодействия с окружающей средой. Схема активируется обычным хлопком, и светодиод включается или выключается в ответ на каждый звуковой импульс. В её основе лежит чувствительный микрофон и простейшая логика на транзисторе.
Несмотря на простоту, это устройство открывает перед начинающим энтузиастом целый класс взаимодействий — через звук. Установив в качестве нагрузки реле, можно подключать полноценные лампы или даже бытовые приборы, превращая схему в мини-систему умного дома.
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН/Регистрационный номер: 7703380158
Когда мы разработали первые Arduino-совместимые изделия на MIK32 Амур - ELBEAR ACE-UNO, и они завелись без «волшебного дыма» - мы воодушевились. После нескольких правок и пары итераций запустили небольшую серию – и поняли: «Хьюстон, у нас проблемы»… Далеко не все платы заводились сразу – сказывались особенности монтажа микроконтроллера (потребовалось определенное время, чтобы набить на этом шишек и наладить тех процессы и в нанесении пасты, и в ее оплавлении, и в самом выборе пасты), и иногда ошибки при монтаже на любой из стадий - авторастановщик/печь/отмывка/ручной монтаж... Как мы поняли довольно быстро - визуальный контроль не панацея, далеко не все получалось отследить «глазками»…
В итоге проверка плат после монтажа производилась вручную – в ход шли осциллограф, мультиметр и знания о том, как это должно работать. Проверялись напряжения на основных тестпоинтах, загрузка прошивки и работа самого микроконтроллера, связь по интерфейсу USB.
И делали это на первых порах не ребята на производстве, а высококвалифицированные инженеры, что конечно было в целом «из пушки по воробьям».
По мере наращивания производства стало понятно, что нужно более тщательно проверять монтаж элементов на плате и желательно так, чтобы это занимало поменьше времени.
Попытки улучшить и ускорить проверку
Для упрощения проверки плат ELBEAR ACE-UNO на MIK32 Амур была создана специальная тестовая плата. Предварительно перед ее использованием всё так же проверялись уровни напряжений на тестпоинтах и отсутствие коротких замыканий на плате по питанию.
Сначала это была просто плата со светодиодами (как на самой первой фотографии сверху), позже уже был разработана специальная тестовая плата.
Тестовая плата при использовании с проверочной прошивкой позволяла проверить и цифровую, и аналоговую части платы. На ней находился набор светодиодов для каждого вывода проверяемой платы, переключатели для перемычек BOOT, некоторые дополнительные кнопки и светодиоды. Проверочная прошивка загружалась в проверяемую плату UNO (вместе с ней загружался и начальный загрузчик), а после тестовая плата надевалась сверху на проверяемую. Для проведения проверки проверяемая плата подключалась к ПК по интерфейсу USB, а на ПК открывалась программа монитора последовательного порта.
В прошивке на первом этапе все цифровые выводы платы по очереди выставлялись в 1, при этом на тестовой плате рядом с каждым выводом должен был зажигаться свой (только один) светодиод. Эта проверка позволяла выявить непропаи или закорачивания цифровых выводов платы.
На втором этапе проверялась работа АЦП и ЦАП – на двух каналах ЦАП формировались изменяющиеся в разные стороны уровни напряжений – один на увеличение, другой на уменьшение. Формируемые аналоговые сигналы подавались на светодиоды SDA, SCL на тестовой плате, а ожидаемые значения выводились в монитор порта. По итогам сравнения ожидаемых значений с яркостью свечения соответствующих светодиодов делался вывод о корректности работы каналов ЦАП.
Для проверки каналов АЦП в монитор порта на втором этапе выводились значения, измеренные на каждом канале. По умолчанию эти значения должны быть относительно маленькими. На тестовой плате есть кнопка, по нажатию которой на аналоговые выводы проверяемой платы подается высокий уровень напряжения. В процессе проверки платы данная кнопка нажималась, а проверяющий контролировал значения, выводимые в монитор порта – все они должны значительно увеличиться. Таким образом проверялась корректность работы каналов АЦП.
Помимо этого, в процессе проверялась работа встроенных на плату светодиода и кнопки.
После выхода пакета поддержки плат ELBEAR в ArduinoIDE к проверке добавился еще один этап – загрузка проверочного скетча на проверяемую плату в ArduinoIDE по интерфейсу USB и проверка работы интерфейса UART (при получении любых сообщений микроконтроллер эхом отправлял их обратно в порт).
Автоматизированная проверка плат
С появлением плат ELBEAR ACE-NANO на MIK32 Амур появилось и желание еще как-то ускорить и улучшить проверку плат после монтажа. Хотелось использовать для проверки не светодиоды и глаза проверяющего, а другой микроконтроллер, который сам будет принимать решение об успешности прохождения проверки. И почему бы для этого не использовать микроконтроллер с точно такой же платы с точно таким же набором выводов? И специальную тестовую плату делать не придется. Так родилась наша автоматизированная насколько это возможно проверка плат. Начали мы с платы ACE-NANO.
Для проверки нужна одна уже проверенная, заведомо рабочая плата NANO – она будет платой-мастером. В эту плату загружается специальная прошивка, которая управляет процессом проверки. Проверяемая плата изначально проверяется на наличие коротких замыканий, после чего в нее загружается проверочная прошивка (а вместе с ней и начальный загрузчик), которая слушает команды от платы-мастера и выполняет их. После загрузки прошивок проверяемая плата и плата-мастер соединяются друг с другом pin-to-pin в этакий «бутерброд», и плата-мастер подключается к ПК по интерфейсу USB.
Проверка состоит из нескольких этапов:
• Stage MISO: проверяемая плата по очереди изменяет состояние цифровых выводов, а плата-мастер считывает состояние выводов и анализирует результаты.
• Stage MOSI: плата-мастер по очереди изменяет состояние цифровых выводов, проверяемая плата считывает состояние выводов, отправляет результаты мастеру, а тот их анализирует.
• Stage Analog: плата-мастер по очереди подает высокий уровень на все аналоговые выводы, а проверяемая плата каждый раз измеряет напряжение на всех своих выводах и отправляет результаты мастеру, а тот их анализирует. Проверяются и прямые каналы АЦП, и переключаемые.
• Stage OTP content: проверяемая плата считывает из OTP памяти тестовую строку и результат отправляет плате-мастеру. Если память не запитана, плата-мастер получит пустую строку, а проверяющему придется проверить плату вручную.
• Stage End Time: на этом этапе проверятся точность работы часов реального времени на проверяемой плате – при старте проверки по команде время заводится на обеих платах, а на данном этапе проверяемая плата присылает свое текущее время. Если оно близко к времени платы-мастера – с трактом часового кварца все в порядке.
На этапах MISO, MOSI, Analog в каждый момент времени активен только один вывод. Если это так – этапы проверки пройдены успешно. Если нет – в монитор порта выводится информация о «лишних» сработавших выводах – это повод проверить указанные выводы вручную.
После успешной автоматизированной проверки проводится проверка в ArduinoIDE – по интерфейсу USB в проверяемую плату загружается проверочный скетч, в котором проверяется работа встроенного светодиода и интерфейса UART – все сообщения, полученные от ПК, микроконтроллер отправляет обратно в порт. Этот этап остался неизменным.
Такая проверка для плат ACE-NANO нам понравилась, поэтому было решено сделать аналогичную проверку для плат ACE-UNO. Проверка производится точно так же, как с платами ACE-NANO. Единственное отличие – платы ACE-UNO не получается соединять «бутербродом» из-за некоторых разъемом, поэтому платы соединяются pin-to-pin проводами.
С этого момента все стали предельно довольными - все платы без исключения проходят проверку, пропустить ошибку или не заметить из-за того, что устал, просто невозможно - практически все происходит автоматически, ну а сама скорость проверки существенно выросла.
Ссылка на проект: https://elron.tech/russian-arduino-compatible-board/
попал мне в руки Басовый овердрайв от Boss
Педалька популярная в хорошем надежном корпусе, но к сожалению время сточило ударный механизм, кнопка педали развалилась на куски. Быстрый (нет) гуглеж сказал что кнопка уникальная ставилась на педальки от boss и больше вроде бы ни куда.
имя ей Boss Switch 3419 циферок разных там куча на самом деле
в свободной продаже я таких не нашел а ждать из Британии за 10 фунтов как то не по нашему. будем колхозить как могем.
сверлить корпус и ставить обычный педальный свитч можно, но она такая красивая ... жалко.
и внезапно ...
кнопка от механической клавиатуры
Кнопка от механической клавиатуры! встает идеально даже фиксируется! педалька цифровая так что кнопка без фиксации это прям то что нужно. припаиваем на место собираем и ... шток не достает кнопка не жмякатся овердрайв не овердрайвит. ну я зря что ли из клавиатуры Принскрин выдирал? как раз и кап от клавиши освободился.
надеваем кепку на кнопку
так и просится какой ни будь красивый кастомный кап но обойдусь тем что есть, кнопка стала по выше. Работает! Ремонт окончен.
осторожно громкий звук.
ремнот совсем не сложный но я не нашел в интернетах чтобы кто либо так делал. по этому делюсь с сообществом как могу. по моему как быстрый ремонт получилось просто отлично
Хорошее соединение - которое имеет минимальное переходное сопротивление и максимальный срок службы в любых условиях. Как этого достичь? Моё ИМХО - ниже.
Способ 6.
Это малоизвестное слово означает химическую или механическую очистку поверхности металлов от окислов. Жилу можно перед применением зачистить механическим (нож, наждачка, ткань) или химическим способом (в сети много советов – зубная паста, уксус, и т.д.).
Однако, для алюминия этот совет насколько актуальный, настолько и бесполезный – окисел на его поверхности появляется практически мгновенно после очистки. Поэтому в особо важных местах используют контактную (токопроводящую) пасту, которая вытесняет влагу и тем самым препятствует окислению. Если кабель пролежал пару лет в сыром неотапливаемом помещении, проверка чистоты поверхности жилы – первое, что нужно сделать перед его использованием. Поэтому любой кабель имеет срок годности, а концы бухты лучше не использовать для соединений.
Вода с примесями будет играть роль электролита в гальванопаре, а это значительно ускорит химические процессы в соединении. Поэтому так важно не жалеть изоленту или термоусадку, которая будет защищать соединение. В особо тяжелых случаях соединения заливают электротехническим компаундом.
Тут всё просто – если скрутка работает неподвижно и при стабильной температуре, она при прочих равных условиях проработает дольше, чем скрутка, которая болтается под открытым небом.
Многие под этим понимают слова «я в эту розетку ничего мощного подключать не буду». Но так не бывает – всё равно рано или поздно подключите. Не вы – так ваши домашние, ваши квартиранты или следующие жильцы. Поэтому есть другой, правильный способ – правильно выбирать номинал автоматического выключателя, который ограничит нагрузку. Розеточный номинал в 99% – 16А, и это зависит не от холодильника или торшера, а от сечения жилы, подключаемой к розетке.
Правило коррелируется с предыдущим пунктом – сечение ТПЖ должно быть достаточным для того, чтобы при номинальной нагрузке кабель грелся минимально. Стоит отметить, что соединение всегда греется больше, чем жила, из-за переходного сопротивления.
Обеспечить максимальную площадь контакта очень просто, если мы говорим о скрутке. Но если речь о клеммах или зажимах, там площадь фиксирована, и повлиять на неё мы почти никогда не можем. Примеры – Wago и ЗОИ.
Это актуально в основном только для винтовых клемм – там нужно обеспечить нужную силу прижатия, и дополнительно периодически её проверять.
Какие способы вы знаете, чтобы достичь идеального контакта?
Благодарю за внимание!
